2010 Abarth Grande Punto Brugs- og vedligeholdelsesvejledning (in Danish)

56
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
TÅGEBAKLYS fig. 45
Det tændes ved tryk på knappen 4når
nærlyset er tændt, eller med tændte po-
sitionslys og tågelygter (kun for versio-
ner/markeder hvor monteret).
Kontrollampen 4lyser op på instru-
mentbrættet.
Slukker ved atter at trykke på knappen el-
ler slukke nærlys og/eller tågelygter (kun
for versioner/markeder hvor monteret).
Brug af tågebaglygte reguleres af færdsels-
reglerne i det land, hvor De befinder Dem.
Overhold disse regler.
PARKERINGSLYS
De tænder kun med startnøglen i positi-
on STOPeller udtrukket nøgle, ved først
at dreje drejekontakten på venstre greb til
position Oog efterfølgende til positio-
nerne
6eller 2.
Kontrollampen
3på instrumentbrættet
tænder.
fig. 45F0M0071m
SPORT BOOST-FUNKTION
fig. 46
Tryk på knappen Afor at aktivere funkti-
onen “SPORT BOOST” (se afsnittet
“SPORT BOOST-funktion” i dette kapi-
tel). Når funktionen er aktiveret, lyser
kontrollampen “SPORT” på instrument-
brættet. Tryk igen på knappen for at slå
funktionen fra
fig. 47F0M0038mfig. 46F0M074Ab
ELBAGRUDE fig. 47
Tilsluttes ved at trykke på knappen A. Når
elbagruden er aktiveret, findes der en tids-
styring, der automatisk afbryder anord-
ningen efter cirka 20 minutter.

57
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
Låser dørene op i tilfælde af
sammenstød
I tilfælde af sammenstød hvor brændstof-
afbryderen aktiveres, låses dørene auto-
matisk op for at muliggøre adgang til ka-
binen udefra, og samtidig tændes lamper-
ne i kabinen automatisk. Det er i alle tilfæl-
de altid muligt at åbne dørene inde fra ka-
binen ved at trække i dørhåndtagene.
Hvis man efter et sammenstød ikke kon-
staterer tab af brændstof, og bilen kan
starte, skal man genoprette sidstnævntes
korrekte funktion, ved at følge de ne-
denstående instruktioner. DØRLÅS fig. 48
For at foretage samtidig låsning af dørene
trykkes på knappen e A polaceret på mid-
terkonsolens panel, uafhængigt af start-
nøglens position.BRÆNDSTOFBLOKE-
RINGSSYSTEM
En eventuel kollision vil bevirke følgende:
❒Brændstoftilførslen afbrydes, så moto-
ren standser.
❒Dørene låses automatisk op.
❒Den indvendige belysning tændes.
Når systemet aktiveres, vises meddelelsen
“Brændstofafbryder udløst, se instrukti-
onsbog” på displayet.
Se nøje efter, at der ikke er løbet brænd-
stof ud, f.eks. i motorrummet, under bilen
og omkring brændstoftanken.
Efter sammenstødet drejes tændingsnøg-
len over på STOPfor at undgå at aflade
batteriet.fig. 48F0M076Ab
På grund af brandfaren må
afbryderen ikke slås til igen,
hvis der efter en kollision mærkes lugt
af benzin/diesel eller er synlige
utætheder ved brændstofsystemet.
VIGTIGT

58
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
fig. 51F0M0077m
fig. 50F0M012Ab
fig. 52F0M0078m
INDVENDIGT UDSTYR
HANDSKERUM fig. 50-51
Handskerummet åbnes med håndtaget
A-fig. 50.
Inde i handskerummet er der et rum
A-fig. 51til dokumenter.
FRALÆGNINGSRUM
Rummet A-fig. 52, der er indbygget i in-
strumentbrættet, sidder til venstre for
rattet. For at genoprette bilens korrekte funkti-
on, skal følgende procedure udføres:❒Drej startnøglen til position MAR;
❒Tænd for højreblink;
❒Sluk for højreblink;
❒Tænd for venstreblink;
❒Sluk for venstreblink;
❒Tænd for højreblink;
❒Sluk for højreblink;
❒Tænd for venstreblink;
❒Sluk for venstreblink;
❒Drej startnøglen til position STOP.

59
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER

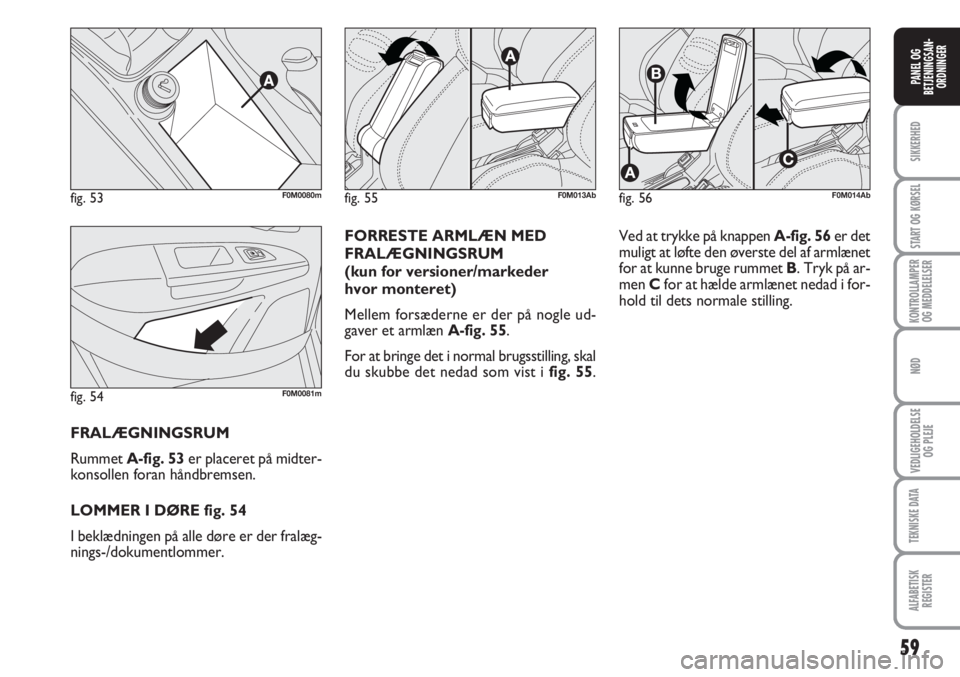

FORRESTE ARMLÆN MED
FRALÆGNINGSRUM
(kun for versioner/markeder
hvor monteret)
Mellem forsæderne er der på nogle ud-
gaver et armlæn A-fig. 55.
For at bringe det i normal brugsstilling, skal
du skubbe det nedad som vist i fig. 55. Ved at trykke på knappen A-fig. 56er det
muligt at løfte den øverste del af armlænet
for at kunne bruge rummet B. Tryk på ar-
men Cfor at hælde armlænet nedad i for-
hold til dets normale stilling.
fig. 53F0M0080mfig. 55F0M013Abfig. 56F0M014Ab
fig. 54F0M0081m
FRALÆGNINGSRUM
Rummet A-fig. 53er placeret på midter-
konsollen foran håndbremsen.
LOMMER I DØRE fig. 54
I beklædningen på alle døre er der fralæg-
nings-/dokumentlommer.

60
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
fig. 62F0M0084m

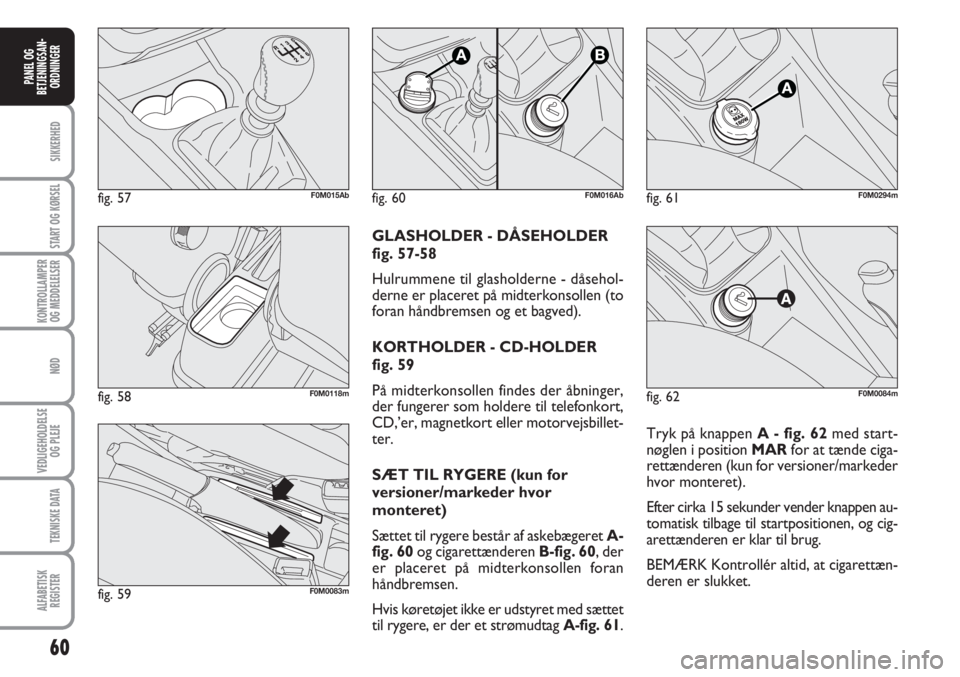

GLASHOLDER - DÅSEHOLDER
fig. 57-58
Hulrummene til glasholderne - dåsehol-
derne er placeret på midterkonsollen (to
foran håndbremsen og et bagved).
KORTHOLDER - CD-HOLDER
fig. 59
På midterkonsollen findes der åbninger,
der fungerer som holdere til telefonkort,
CD,’er, magnetkort eller motorvejsbillet-
ter.
SÆT TIL RYGERE (kun for
versioner/markeder hvor
monteret)
Sættet til rygere består af askebægeret A-
fig. 60og cigarettænderen B-fig. 60, der
er placeret på midterkonsollen foran
håndbremsen.
Hvis køretøjet ikke er udstyret med sættet
til rygere, er der et strømudtag A-fig. 61.
fig. 57F0M015Ab
fig. 59F0M0083m
fig. 58F0M0118m
fig. 60F0M016Abfig. 61F0M0294m
Tryk på knappen A - fig. 62med start-
nøglen i position MARfor at tænde ciga-
rettænderen (kun for versioner/markeder
hvor monteret).
Efter cirka 15 sekunder vender knappen au-
tomatisk tilbage til startpositionen, og cig-
arettænderen er klar til brug.
BEMÆRK Kontrollér altid, at cigarettæn-
deren er slukket.

61
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER

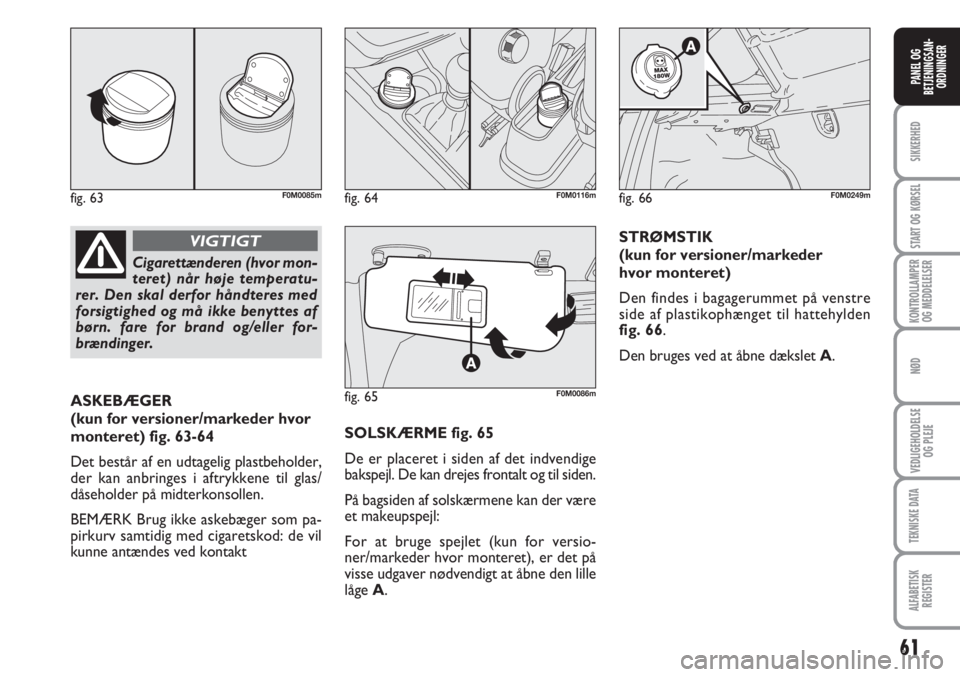

ASKEBÆGER
(kun for versioner/markeder hvor
monteret) fig. 63-64
Det består af en udtagelig plastbeholder,
der kan anbringes i aftrykkene til glas/
dåseholder på midterkonsollen.
BEMÆRK Brug ikke askebæger som pa-
pirkurv samtidig med cigaretskod: de vil
kunne antændes ved kontakt
fig. 63F0M0085m
fig. 65F0M0086m
fig. 66F0M0249mfig. 64F0M0116m
STRØMSTIK
(kun for versioner/markeder
hvor monteret)
Den findes i bagagerummet på venstre
side af plastikophænget til hattehylden
fig. 66.
Den bruges ved at åbne dækslet A.
Cigarettænderen (hvor mon-
teret) når høje temperatu-
rer. Den skal derfor håndteres med
forsigtighed og må ikke benyttes af
børn. fare for brand og/eller for-
brændinger.
VIGTIGT
SOLSKÆRME fig. 65
De er placeret i siden af det indvendige
bakspejl. De kan drejes frontalt og til siden.
På bagsiden af solskærmene kan der være
et makeupspejl:
For at bruge spejlet (kun for versio-
ner/markeder hvor monteret), er det på
visse udgaver nødvendigt at åbne den lille
låge A.

62
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
SKY-DOME SOLTAG
(kun for versioner/
markeder hvor
monteret)
Soltaget, der har en bred glasflade, bes-
tår af to glaspaneler, hvoraf et er fast og
det andet er bevægeligt, og er forsynet
med solgardiner (for og bag), der kan flyt-
tes manuelt. Gardinerne kan bruges i po-
sitionerne “helt lukket” og “helt åben” (de
har ikke faste mellempositioner). For at
åbne solskærmene: tag fat i håndtaget A-
fig. 68, frigør det og før det i retningen,
der er vist med pilene indtil positionen
“helt åben”. For at lukke solskærmene skal
du gå frem i modsat rækkefølge. Soltagets
funktion kan kun foregå med startnøglen
i position MAR. Betjeningerne A-B fig. 67
på det tilhørende kontrolpanel ved siden
af den forreste loftslampe styrer soltagets
åbne/lukke-funktioner.
Oplukning
Tryk og hold knappen B-fig. 67nede. Det
forreste glaspanel føres til “spoiler”-posi-
tion. Tryk igen på knappen B-fig. 67 og
hold den nede i mere end et halvt sekund,
til tagruden begynder at bevæge sig og
fortsætter automatisk til vandringsstoppet.
Tagruden kan standses i en mellemliggen-
de position ved at trykke på knappen igen.Lukning
Når taget er fuldstændigt åbent, skal du
trykke på knappen A-fig. 68og holde den
nede i mere end et halvt sekund, for at ta-
gruden automatisk kører til “spoiler”-po-
sition. Et nyt tryk på knappen standser ta-
gruden i en mellemliggende position. Hold
knappen A-fig. 68nede til glaspanelet er
fuldstændigt lukket.
fig. 67
A
B
F0M0087m
Hvis der er monteret en
tværgående tagbagagebærer,
anbefales det at bruge solta-
get kun i “spoiler”-position.
Undgå at åbne soltaget, hvis
der er sne eller is på taget: da
det derved kan blive beska-
diget.
Tag altid tændingsnøglen ud,
når du stiger ud af bilen, så
eventuelle tilbageblivende passagerer
i bilen ikke kan komme til skade ved
uagtsom aktivering af soltaget. ukor-
rekt brug af soltaget kan være farlig.
Før og under aktiveringen skal man al-
tid sikre sig, at ingen passagerer kan
komme til skade, hverken ved direkte
berøring med soltaget eller ved at per-
sonlige genstande bliver fanget i me-
kanismen.
VIGTIGT
fig. 68F0M0172m

63
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER

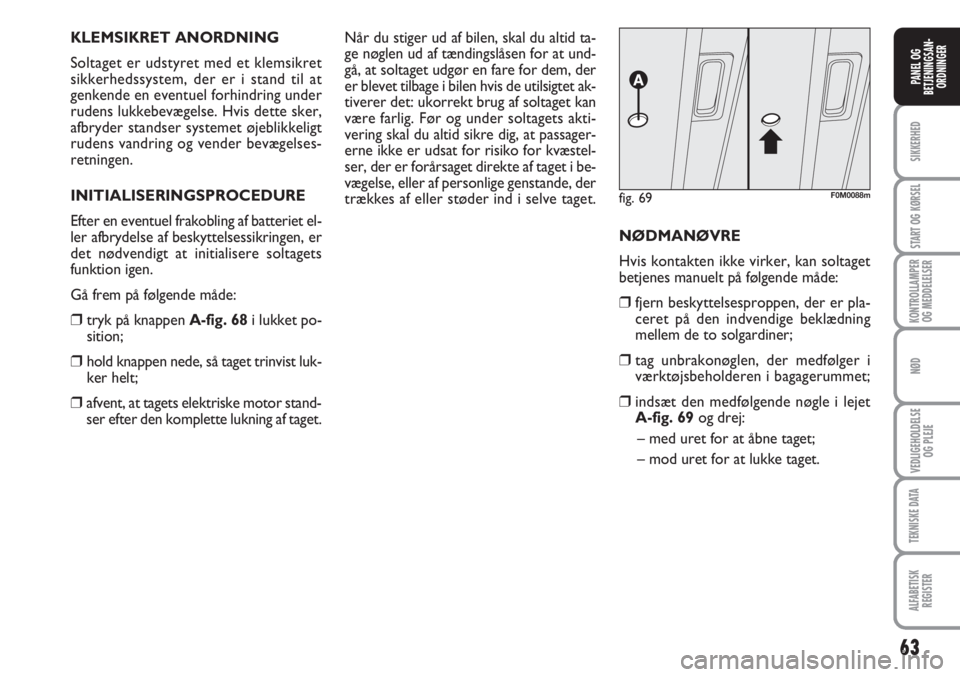

KLEMSIKRET ANORDNING
Soltaget er udstyret med et klemsikret
sikkerhedssystem, der er i stand til at
genkende en eventuel forhindring under
rudens lukkebevægelse. Hvis dette sker,
afbryder standser systemet øjeblikkeligt
rudens vandring og vender bevægelses-
retningen.
INITIALISERINGSPROCEDURE
Efter en eventuel frakobling af batteriet el-
ler afbrydelse af beskyttelsessikringen, er
det nødvendigt at initialisere soltagets
funktion igen.
Gå frem på følgende måde:
❒tryk på knappen A-fig. 68i lukket po-
sition;
❒hold knappen nede, så taget trinvist luk-
ker helt;
❒afvent, at tagets elektriske motor stand-
ser efter den komplette lukning af taget.Når du stiger ud af bilen, skal du altid ta-
ge nøglen ud af tændingslåsen for at und-
gå, at soltaget udgør en fare for dem, der
er blevet tilbage i bilen hvis de utilsigtet ak-
tiverer det: ukorrekt brug af soltaget kan
være farlig. Før og under soltagets akti-
vering skal du altid sikre dig, at passager-
erne ikke er udsat for risiko for kvæstel-
ser, der er forårsaget direkte af taget i be-
vægelse, eller af personlige genstande, der
trækkes af eller støder ind i selve taget.
NØDMANØVRE
Hvis kontakten ikke virker, kan soltaget
betjenes manuelt på følgende måde:
❒fjern beskyttelsesproppen, der er pla-
ceret på den indvendige beklædning
mellem de to solgardiner;
❒tag unbrakonøglen, der medfølger i
værktøjsbeholderen i bagagerummet;
❒indsæt den medfølgende nøgle i lejet
A-fig. 69og drej:
– med uret for at åbne taget;
– mod uret for at lukke taget.
fig. 69F0M0088m
