2010.5 Peugeot 308 SW BL Ägarmanual (in Swedish)

111
ANORDNINGAR I BILEN
ANORDNINGAR I BAGAGEUTRYMMET


1.
Insynsskydd


(se detaljer på nästa sida)

2.
12 volts tillbehörsuttag


(se detaljer på nästa sida)

3.
K

rokar


(se detaljer på nästa sida)

4.
Surröglor


5.
Förvaringsfack


6.
Skyddsnät för hög last


(se detaljer på nästa sida)

7.
Rem för fasthållning

i
11 2
ANORDNINGAR I BILEN






Insynsskydd (SW)

Detta består av fyra delar, varav tre kan
vikas ihop
För förvaring har du fl era möjligheter:


- antingen ihopvikt nära baksätena (1),

- eller ihopvikt och placerat i ett
utrymme under baksätena (2).
Skyddet viks ihop så här från bagage-
utrymmet:


)
ta loss insynsskyddet från sidofästena,

)
greppa insynsskyddet i handtaget A
,

)
vik ihop det ända till baksätena.
Det viks ut så här från bagageutrym-
met:


)
greppa insynsskyddet i handtaget A
,

)
vik ut det till bagagerumsstolparna,

)

kläm fast insynsskyddet på sidofästena.







Krokar


Högsta tillåtna laster
7,5 kg, insynsskyddet utvikt med
lastnät för hög last i 2:a raden.
Dessa kan exempelvis användas för att
fästa påsar.

i
i
113
ANORDNINGAR I BILEN






Lastnät för hög last

Fästs vid de specifi ka övre och nedre
fästena och gör det möjligt att använda
hela lastvolymen ända upp till taket:


- bakom de bakre stolarna (rad 2),

- bakom de främre stolarna (rad 1) då
de bakre stolarna är nedfällda.
Används så här i rad 1:


)
öppna skydden till de övre fästena 1
,

)
rulla ut lastnätet för hög last,

)
placera den ena av ändarna på
lastnätets metallstång i motsvarande övre fäste 1 och gör sedan på
samma sätt med den andra änden,

)
lossa remmarna maximalt,

)
fäst haken på vardera remmen vid
motsvarande stång 3
, som befi nner
sig under sittdynan i baksätet,

)
fäll ned de bakre stolarna,

)
spänn åt remmarna,

)
kontrollera att lastnätet är stadigt
fäst och väl åtspänt. Används så här i rad 2:


)
vik ihop eller ta bort insynsskyddet,

)
öppna skydden till de övre fästena 2
,

)
rulla ut lastnätet för hög last,

)
placera den ena av ändarna på
lastnätets metallstång i motsvarande
övre fäste 2
och gör sedan på
samma sätt med den andra änden,

)
fäst karbinhaken på vardera remmen
i motsvarande ögla 4
, som fi nns på
baksätenas fäste,

)
spänn åt remmarna,

)
kontrollera att lastnätet är stadigt
fäst och väl åtspänt. Då nätet placeras, kontrollera att
bältenas spännen syns från baga-
gerummet. Detta underlättar då de
ska lossas eller spännas.
Detta nät kan förvaras i förvarings-
utrymmet i golvet.

ANORDNINGAR I BILEN
ANORDNINGAR I BAGAGEUTRYMMET


1.
Insynsskydd


(se detaljer på nästa sida)

2.
Förvaringslåda


3.
12 volts tillbehörsuttag


(se detaljer på nästa sida)

4.
Krokar


(se detaljer på nästa sida)

5.
Surröglor


6.
Skyddsnät för hög last


(se detaljer på nästa sida)

7.
Bakre armstöd med burkhållare


8.
Rem för fasthållning


9.
Plats för fl yttbar lampa eller

HiFi

-
förstärkare


(se detaljer på nästa sida)

i
115
ANORDNINGAR I BILEN









Insynsskydd

Sätt den på plats så här:


)
placera insynsskyddet i dess fäste,

)
för in den andra änden i dess fäste;
låsanordningen låses automatiskt,

)
rulla ut suffl etten ända till bagage-
luckans stolpar,

)
för in insynsskydets styrningar i
skenorna i bagageutrymmets stolpar.
Placera den för förvaring vid bagageut-
rymmets tröskel, med spolen uppåt och
fl iken inåt. Ta bort den så här:


)
lossa insynsskyddets styrningar
ur skenorna i bagageutrymmets
stolpar,

)
se till att insynsskyddet rullas in helt,


)
dra och håll fast låset i den ena av
insynsskyddets fäste, för att lossa den,

)
dra ut insynsskyddet ur dess fäste.
Du kommer även åt bagageutrym-
met genom att öppna bakrutan och
lyfta upp insynsskyddets fl ik.

i

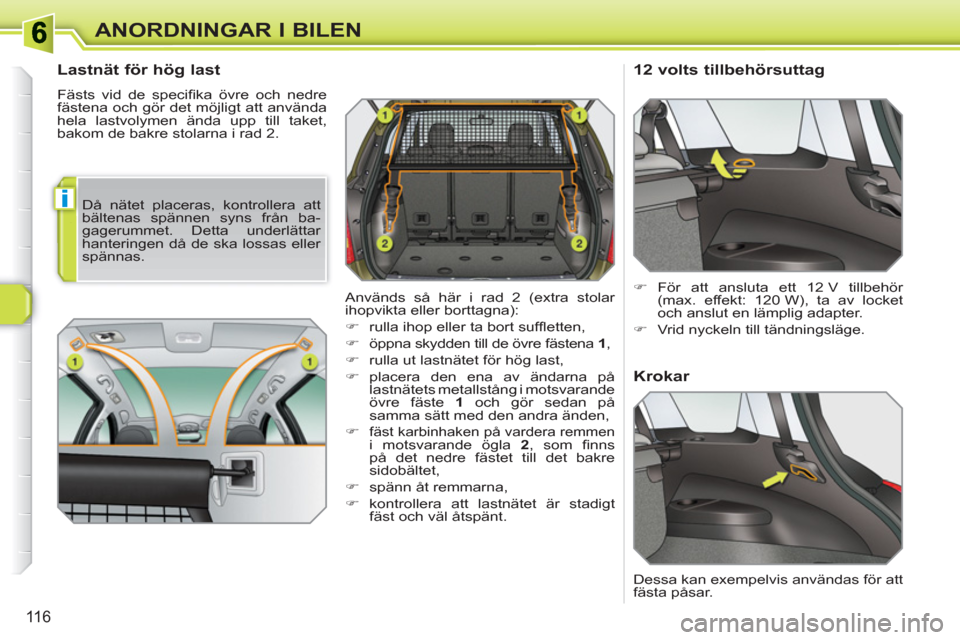

116
ANORDNINGAR I BILEN

Lastnät för hög last

Fästs vid de specifi ka övre och nedre
fästena och gör det möjligt att använda
hela lastvolymen ända upp till taket,
bakom de bakre stolarna i rad 2.






12 volts tillbehörsuttag



)
För att ansluta ett 12 V tillbehör
(max. effekt: 120 W), ta av locket
och anslut en lämplig adapter.

)
Vrid nyckeln till tändningsläge.
Används så här i rad 2 (extra stolar
ihopvikta eller borttagna):


)
rulla ihop eller ta bort suffl etten,

)
öppna skydden till de övre fästena 1
,

)
rulla ut lastnätet för hög last,

)
placera den ena av ändarna på
lastnätets metallstång i motsvarande
övre fäste 1
och gör sedan på
samma sätt med den andra änden,

)

fäst karbinhaken på vardera remmen i motsvarande ögla 2
, som fi nns
på det nedre fästet till det bakre
sidobältet,

)
spänn åt remmarna,

)
kontrollera att lastnätet är stadigt
fäst och väl åtspänt.








Krokar

Då nätet placeras, kontrollera att
bältenas spännen syns från ba-
gagerummet. Detta underlättar
hanteringen då de ska lossas eller
spännas.
Dessa kan exempelvis användas för att
fästa påsar.

!i
11 7
ANORDNINGAR I BILEN









Flyttbar lampa

Flyttbar belysning, som är inbyggd i ba-
gageutrymmets vägg och kan användas
antingen som belysning i bagageutrym-
met eller som fi cklampa.
Om användningen som bagagerums-
belysning kan du läsa mer i kapitlet
"Sikt - § Bagagerumsbelysning".

Funktion
Denna lampa fungerar med batterier av
typen NiMH.
Den har en drifttid på cirka 45 minuter
och laddas upp då man kör.
Användning


)
Ta ut den genom att dra den uppåt.

)
Tryck på strömbrytaren som fi nns på
baksidan, för att tända eller släcka
den.

)
Vik ut fästet som fi nns på baksidan
för att fästa eller höja lampan; till
exempel vid hjulbyte.


Förvaring


)
Sätt tillbaka lampan.
Om du har glömt att släcka den,
släcks den automatiskt.


Solgardiner på sidorna

Monterade på sidorutorna i 2:a raden.
Skyddar små barn mot solstrålar.


)
Dra ned gardinen.

)
Placera gardinens fästen på mot-
svarande krokar.

Iaktta polariteten vid byte av bat-
terier.
Byt aldrig ut batterierna mot batte-
rier som inte kan laddas. Om den inte förts in tillräckligt, kan
det hända att den inte laddas upp
och inte tänds då du öppnar baga-
geluckan.

i
118
BARNSÄKERHET

PEUGEOT

rekommenderar
att
barn sitter i bilens baksäte
:


- i bakåtvänt läge
upp till 2 år,

- i framåtvänt läge
från 2 år
uppåt.
BILBARNSTOLAR BILBARNSTOL FRAM


Framåtvänt läge
När en bilbarnstol av framåtvänd typ
monteras på frampassagerarens
plats
skall bilsätet justeras till mittlä-
get i längdled med ryggstödet upprätt.
Låt passagerarens krockkudde vara in-
kopplad.
Bakåtvänt läge
När en bilbarnstol av bakåtvänd typ
monteras på frampassagerarens plats
,
måste passagerarens krockkudde vara
urkopplad. Annars riskerar barnet att
skadas allvarligt eller dödas då krock-
kudden blåses upp.


*
Reglerna för transport av barn är spe-
cifi ka för varje land. Ta reda på lagstift-
ningen i ditt land. OBS! För Sverige,
kontakta din lokala återförsäljare för
mer information. Även om PEUGEOT har lagt speciell
vikt vid barnens säkerhet när bilen kon-
struerades, beror deras säkerhet även
på dig.
För maximal säkerhet bör du följa des-
sa anvisningar:


- enligt EU:s bestämmelser måste
barn under 12 år eller under
1,50 m transporteras i godkända
bilbarnstolar som är anpassade
till deras vikt
, på platser som är
utrustade med säkerhetsbälten eller
ISOFIX-fästen
*


- statistiskt sett är de säkraste
platserna för transport av barn i
bilens baksäte


- barn under 9 kg måste transpor-
teras i bakåtvänt läge i fram- eller
baksätet.



Mittläget i längdled
