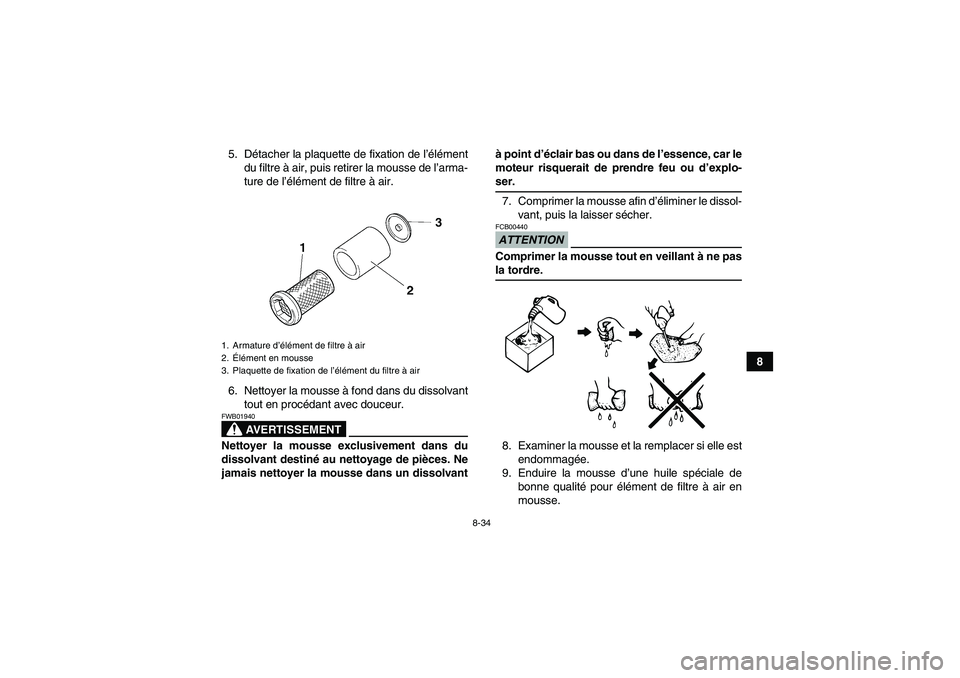

8-34
8 5. Détacher la plaquette de fixation de l’élément
du filtre à air, puis retirer la mousse de l’arma-
ture de l’élément de filtre à air.
6. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT
FWB01940Nettoyer la mousse exclusivement dans du
dissolvant destiné au nettoyage de pièces. Ne
jamais nettoyer la mousse dans un dissolvantà point d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’explo-
ser.
7. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher.ATTENTIONFCB00440Comprimer la mousse tout en veillant à ne pasla tordre.
8. Examiner la mousse et la remplacer si elle est
endommagée.
9. Enduire la mousse d’une huile spéciale de
bonne qualité pour élément de filtre à air en
mousse.
1. Armature d’élément de filtre à air
2.Élément en mousse
3. Plaquette de fixation de l’élément du filtre à airU37S60F0.book Page 34 Friday, June 6, 2008 9:53 AM

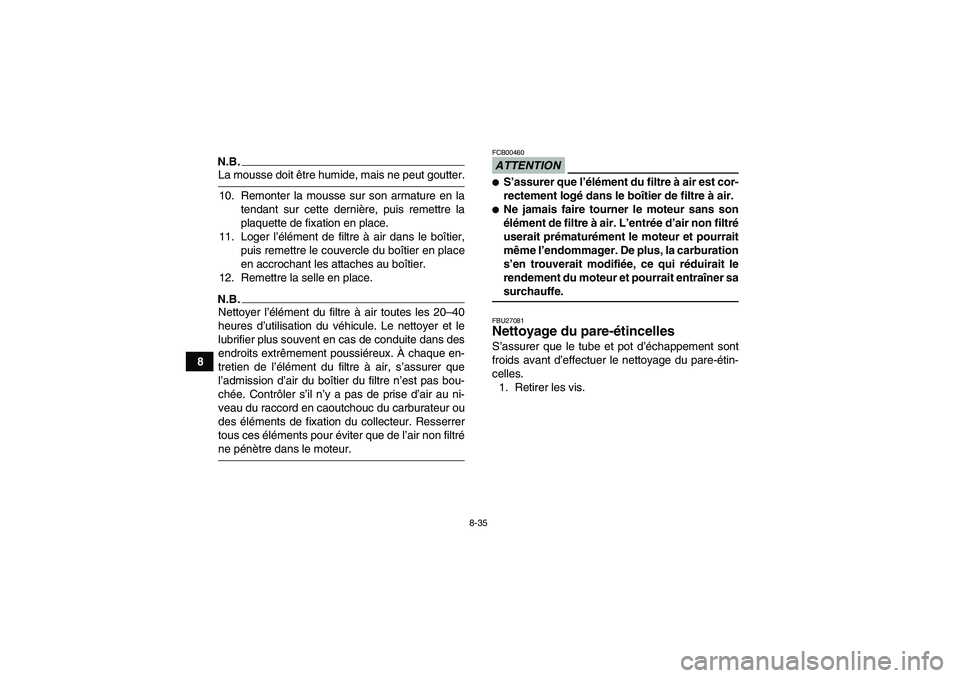

8-35
8
N.B.La mousse doit être humide, mais ne peut goutter.
10. Remonter la mousse sur son armature en la
tendant sur cette dernière, puis remettre la
plaquette de fixation en place.
11. Loger l’élément de filtre à air dans le boîtier,
puis remettre le couvercle du boîtier en place
en accrochant les attaches au boîtier.
12. Remettre la selle en place.N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou
des éléments de fixation du collecteur. Resserrer
tous ces éléments pour éviter que de l’air non filtréne pénètre dans le moteur.
ATTENTIONFCB00460
S’assurer que l’élément du filtre à air est cor-
rectement logé dans le boîtier de filtre à air.
Ne jamais faire tourner le moteur sans son
élément de filtre à air. L’entrée d’air non filtré
userait prématurément le moteur et pourrait
même l’endommager. De plus, la carburation
s’en trouverait modifiée, ce qui réduirait le
rendement du moteur et pourrait entraîner sasurchauffe.FBU27081Nettoyage du pare-étincelles S’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.
1. Retirer les vis.
U37S60F0.book Page 35 Friday, June 6, 2008 9:53 AM

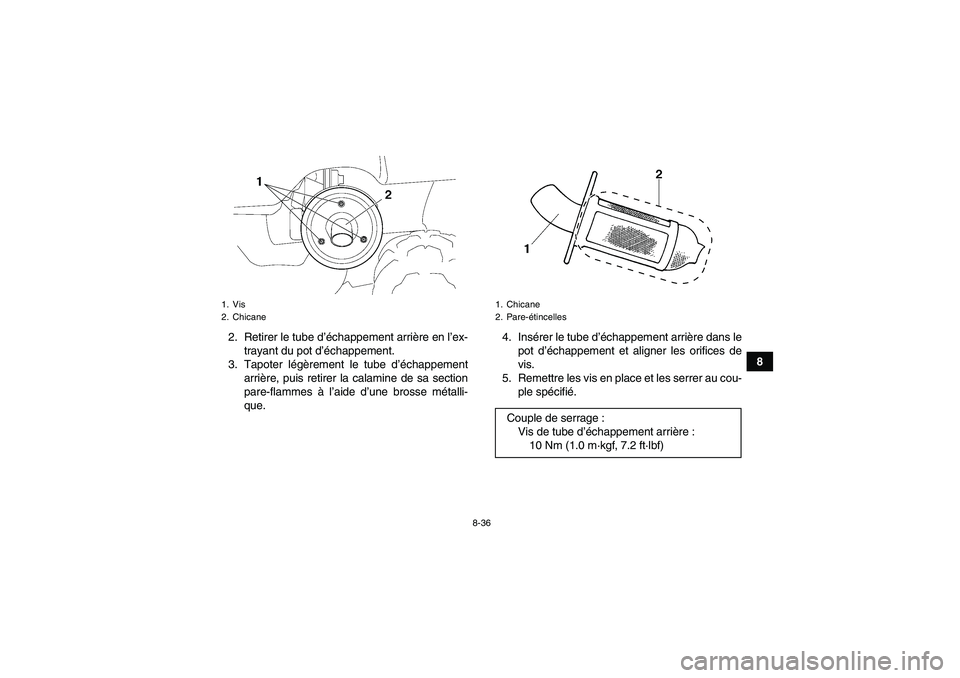

8-36
8 2. Retirer le tube d’échappement arrière en l’ex-
trayant du pot d’échappement.
3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métalli-
que.4. Insérer le tube d’échappement arrière dans le
pot d’échappement et aligner les orifices de
vis.
5. Remettre les vis en place et les serrer au cou-
ple spécifié.
1. Vis
2. Chicane
1. Chicane
2. Pare-étincellesCouple de serrage :
Vis de tube d’échappement arrière :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U37S60F0.book Page 36 Friday, June 6, 2008 9:53 AM

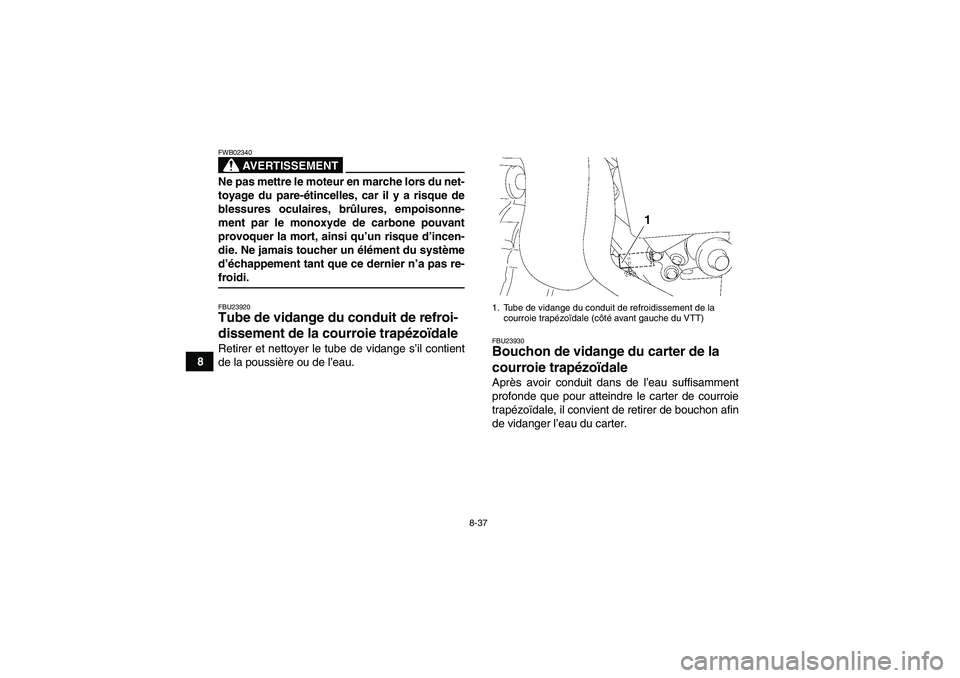

8-37
8
AVERTISSEMENT
FWB02340Ne pas mettre le moteur en marche lors du net-
toyage du pare-étincelles, car il y a risque de
blessures oculaires, brûlures, empoisonne-
ment par le monoxyde de carbone pouvant
provoquer la mort, ainsi qu’un risque d’incen-
die. Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-froidi.FBU23920Tube de vidange du conduit de refroi-
dissement de la courroie trapézoïdale Retirer et nettoyer le tube de vidange s’il contient
de la poussière ou de l’eau.
FBU23930Bouchon de vidange du carter de la
courroie trapézoïdale Après avoir conduit dans de l’eau suffisamment
profonde que pour atteindre le carter de courroie
trapézoïdale, il convient de retirer de bouchon afin
de vidanger l’eau du carter.1. Tube de vidange du conduit de refroidissement de la
courroie trapézoïdale (côté avant gauche du VTT)
U37S60F0.book Page 37 Friday, June 6, 2008 9:53 AM

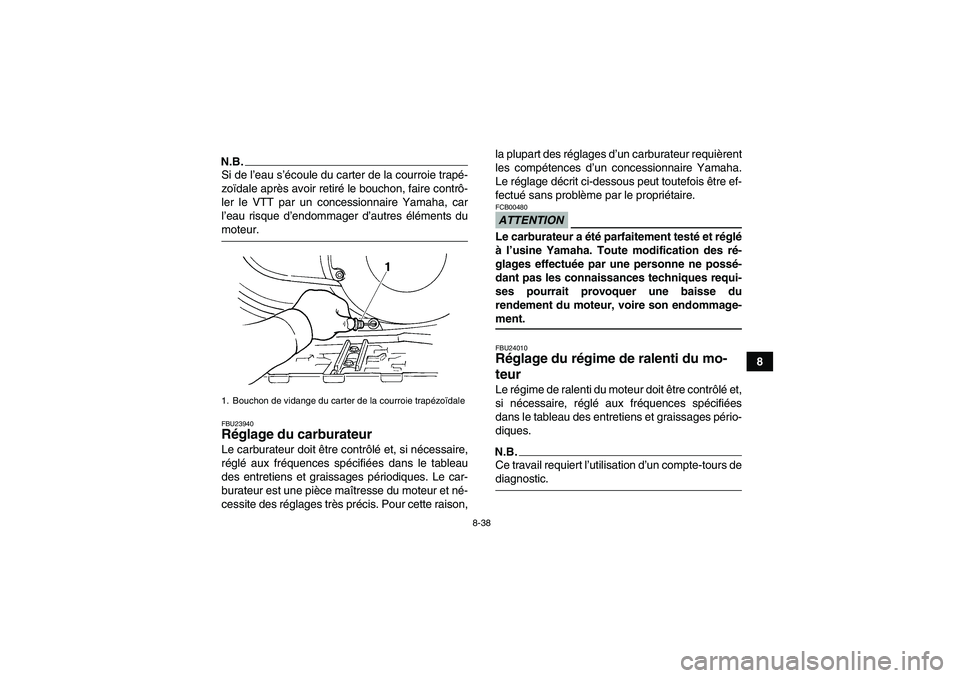

8-38
8
N.B.Si de l’eau s’écoule du carter de la courroie trapé-
zoïdale après avoir retiré le bouchon, faire contrô-
ler le VTT par un concessionnaire Yamaha, car
l’eau risque d’endommager d’autres éléments dumoteur.FBU23940Réglage du carburateur Le carburateur doit être contrôlé et, si nécessaire,
réglé aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Le car-
burateur est une pièce maîtresse du moteur et né-
cessite des réglages très précis. Pour cette raison,la plupart des réglages d’un carburateur requièrent
les compétences d’un concessionnaire Yamaha.
Le réglage décrit ci-dessous peut toutefois être ef-
fectué sans problème par le propriétaire.
ATTENTIONFCB00480Le carburateur a été parfaitement testé et réglé
à l’usine Yamaha. Toute modification des ré-
glages effectuée par une personne ne possé-
dant pas les connaissances techniques requi-
ses pourrait provoquer une baisse du
rendement du moteur, voire son endommage-ment.FBU24010Réglage du régime de ralenti du mo-
teur Le régime de ralenti du moteur doit être contrôlé et,
si nécessaire, réglé aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.N.B.Ce travail requiert l’utilisation d’un compte-tours dediagnostic.
1. Bouchon de vidange du carter de la courroie trapézoïdaleU37S60F0.book Page 38 Friday, June 6, 2008 9:53 AM

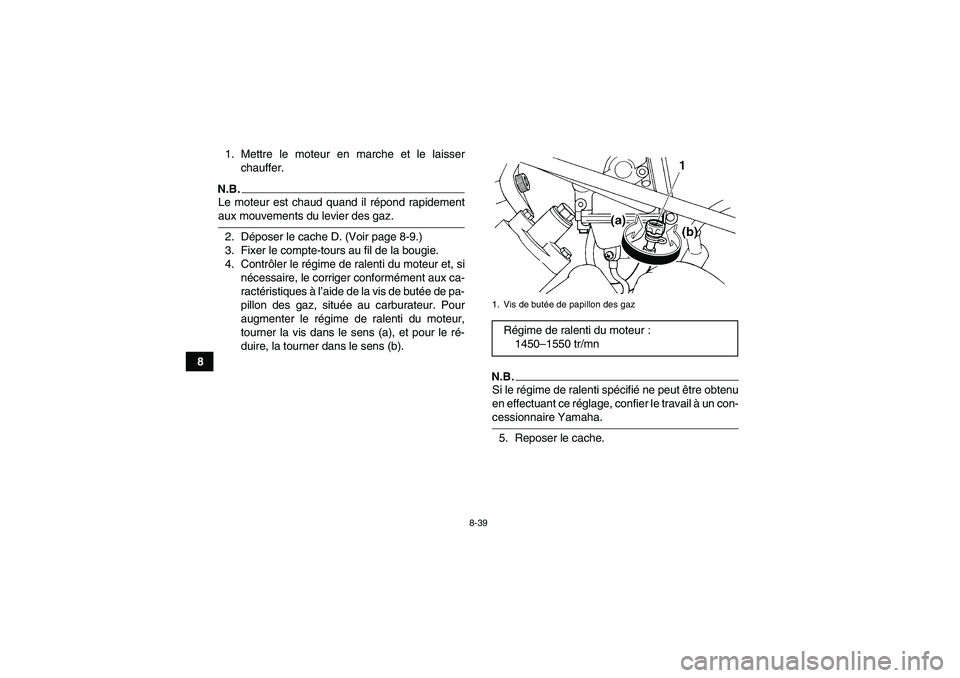

8-39
81. Mettre le moteur en marche et le laisser
chauffer.
N.B.Le moteur est chaud quand il répond rapidementaux mouvements du levier des gaz.
2. Déposer le cache D. (Voir page 8-9.)
3. Fixer le compte-tours au fil de la bougie.
4. Contrôler le régime de ralenti du moteur et, si
nécessaire, le corriger conformément aux ca-
ractéristiques à l’aide de la vis de butée de pa-
pillon des gaz, située au carburateur. Pour
augmenter le régime de ralenti du moteur,
tourner la vis dans le sens (a), et pour le ré-
duire, la tourner dans le sens (b).
N.B.Si le régime de ralenti spécifié ne peut être obtenu
en effectuant ce réglage, confier le travail à un con-cessionnaire Yamaha.
5. Reposer le cache.1. Vis de butée de papillon des gazRégime de ralenti du moteur :
1450–1550 tr/mn
U37S60F0.book Page 39 Friday, June 6, 2008 9:53 AM

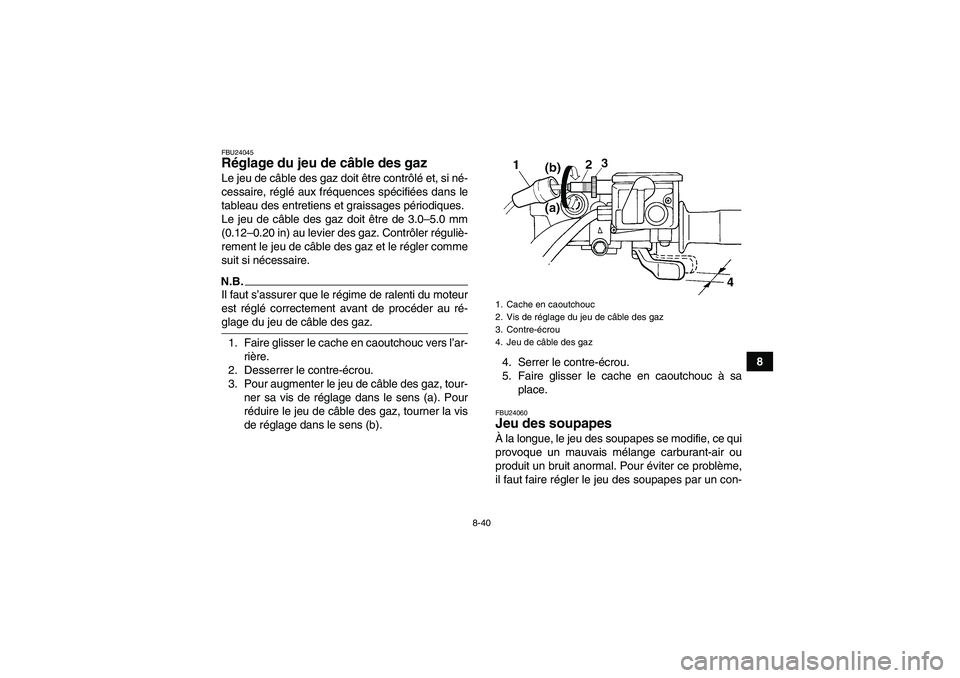

8-40
8
FBU24045Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être contrôlé et, si né-
cessaire, réglé aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Le jeu de câble des gaz doit être de 3.0–5.0 mm
(0.12–0.20 in) au levier des gaz. Contrôler réguliè-
rement le jeu de câble des gaz et le régler comme
suit si nécessaire.N.B.Il faut s’assurer que le régime de ralenti du moteur
est réglé correctement avant de procéder au ré-glage du jeu de câble des gaz.
1. Faire glisser le cache en caoutchouc vers l’ar-
rière.
2. Desserrer le contre-écrou.
3. Pour augmenter le jeu de câble des gaz, tour-
ner sa vis de réglage dans le sens (a). Pour
réduire le jeu de câble des gaz, tourner la vis
de réglage dans le sens (b).4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa
place.
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-1. Cache en caoutchouc
2. Vis de réglage du jeu de câble des gaz
3. Contre-écrou
4. Jeu de câble des gaz
U37S60F0.book Page 40 Friday, June 6, 2008 9:53 AM

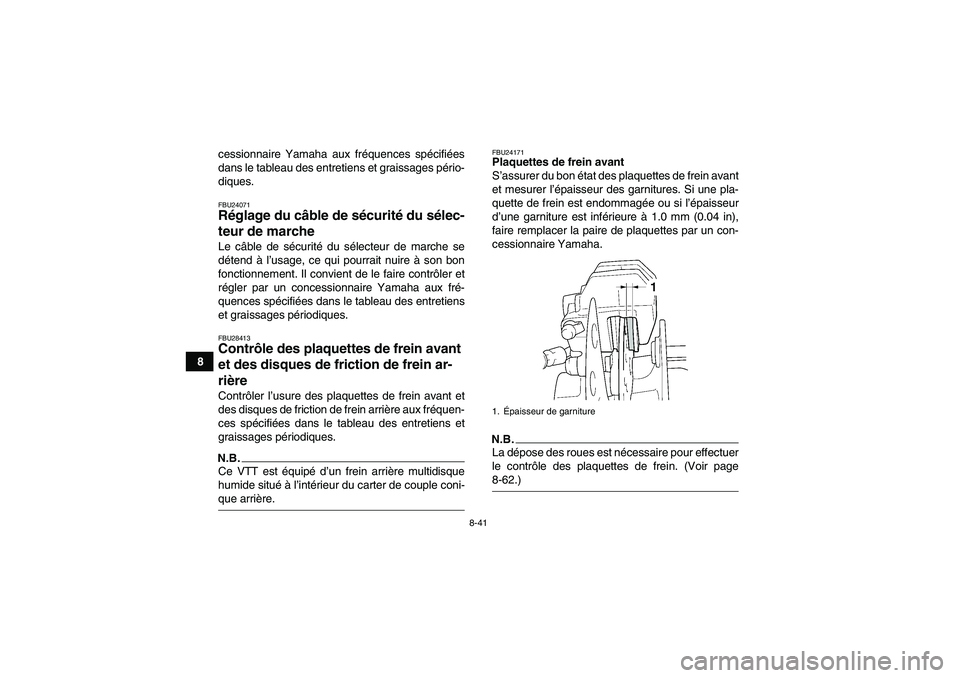

8-41
8cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
FBU24071Réglage du câble de sécurité du sélec-
teur de marche Le câble de sécurité du sélecteur de marche se
détend à l’usage, ce qui pourrait nuire à son bon
fonctionnement. Il convient de le faire contrôler et
régler par un concessionnaire Yamaha aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.FBU28413Contrôle des plaquettes de frein avant
et des disques de friction de frein ar-
rière Contrôler l’usure des plaquettes de frein avant et
des disques de friction de frein arrière aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.N.B.Ce VTT est équipé d’un frein arrière multidisque
humide situé à l’intérieur du carter de couple coni-que arrière.
FBU24171Plaquettes de frein avant
S’assurer du bon état des plaquettes de frein avant
et mesurer l’épaisseur des garnitures. Si une pla-
quette de frein est endommagée ou si l’épaisseur
d’une garniture est inférieure à 1.0 mm (0.04 in),
faire remplacer la paire de plaquettes par un con-
cessionnaire Yamaha.N.B.La dépose des roues est nécessaire pour effectuer
le contrôle des plaquettes de frein. (Voir page8-62.)1.Épaisseur de garniture
U37S60F0.book Page 41 Friday, June 6, 2008 9:53 AM
