2009 YAMAHA GRIZZLY 450 Notices Demploi (in French)

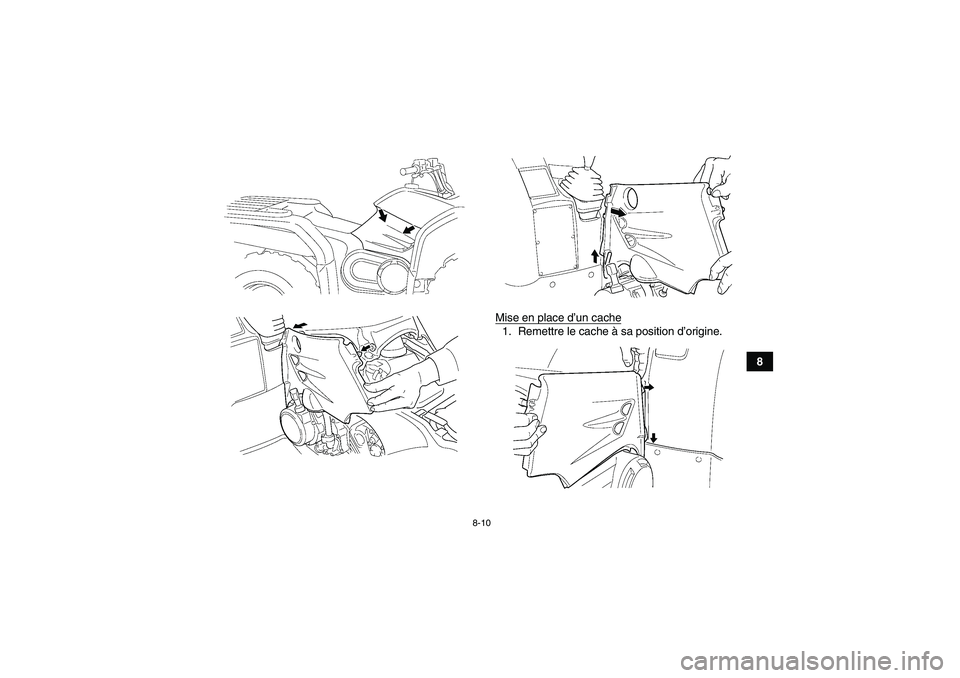

8-10
8 Mise en place d’un cache
1. Remettre le cache à sa position d’origine.
U37S60F0.book Page 10 Friday, June 6, 2008 9:53 AM

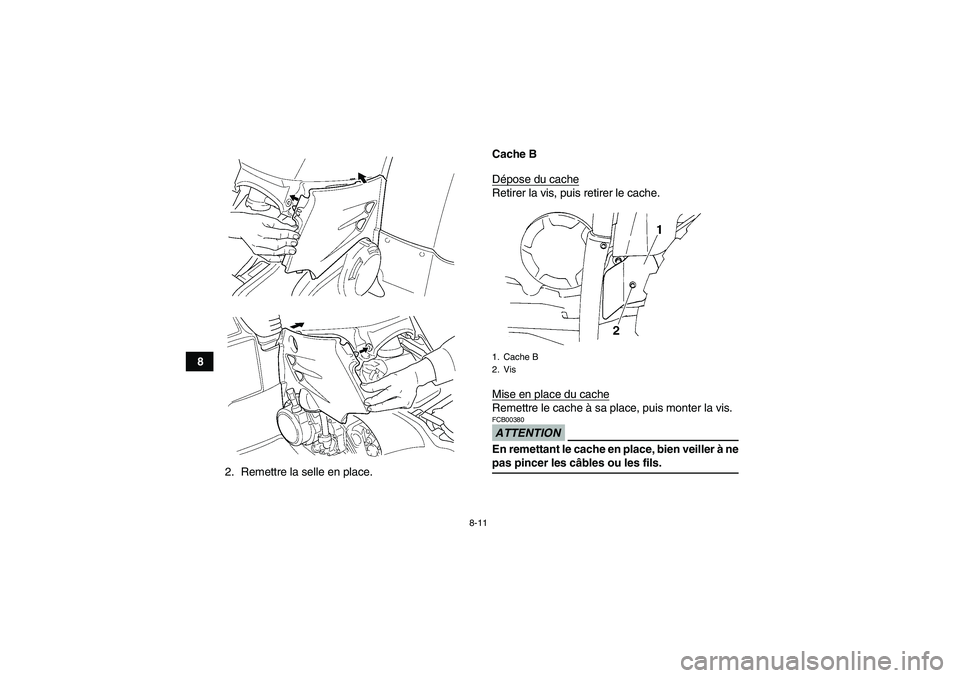

8-11
8
2. Remettre la selle en place.Cache B
Dépose du cache
Retirer la vis, puis retirer le cache.
Mise en place du cacheRemettre le cache à sa place, puis monter la vis.ATTENTIONFCB00380En remettant le cache en place, bien veiller à nepas pincer les câbles ou les fils.1. Cache B
2. Vis
U37S60F0.book Page 11 Friday, June 6, 2008 9:53 AM

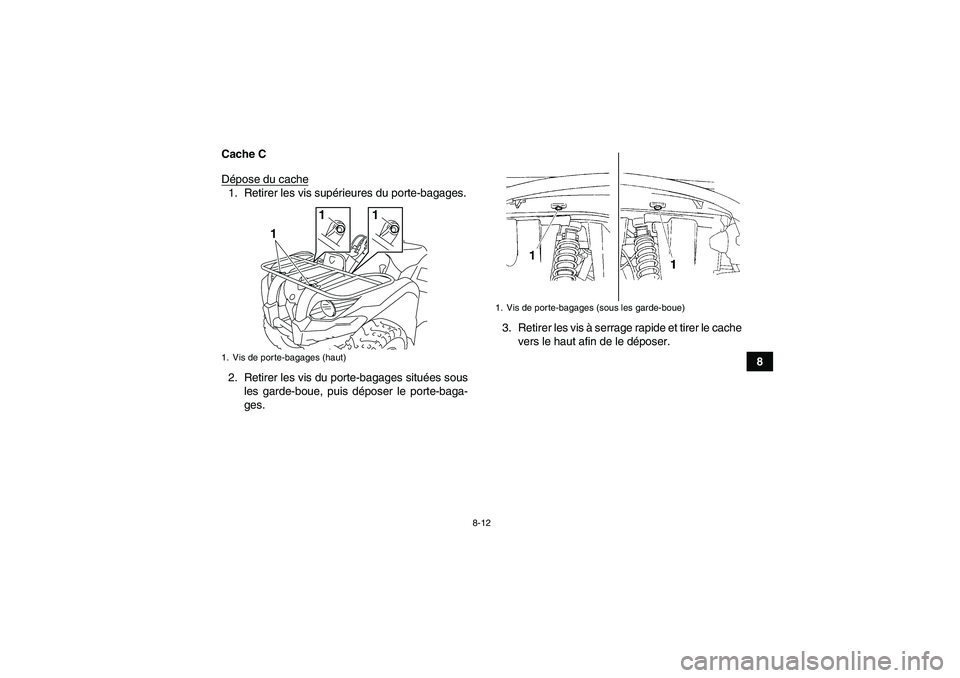

8-12
8 Cache C
Dépose du cache
1. Retirer les vis supérieures du porte-bagages.
2. Retirer les vis du porte-bagages situées sous
les garde-boue, puis déposer le porte-baga-
ges.3. Retirer les vis à serrage rapide et tirer le cache
vers le haut afin de le déposer.1. Vis de porte-bagages (haut)
1
1
1
1. Vis de porte-bagages (sous les garde-boue)
U37S60F0.book Page 12 Friday, June 6, 2008 9:53 AM

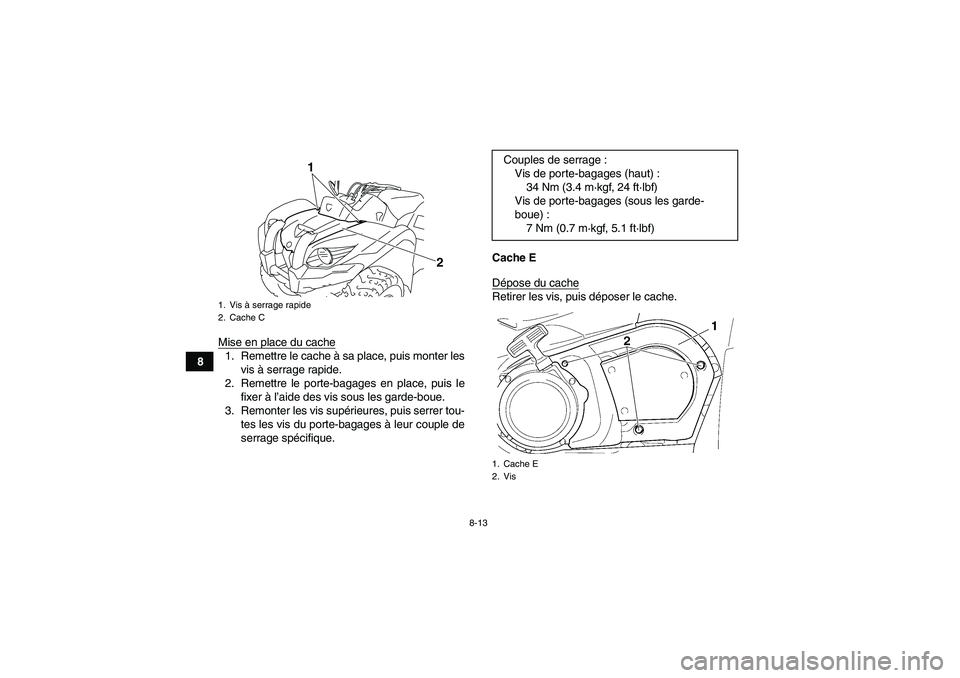

8-13
8Mise en place du cache
1. Remettre le cache à sa place, puis monter les
vis à serrage rapide.
2. Remettre le porte-bagages en place, puis le
fixer à l’aide des vis sous les garde-boue.
3. Remonter les vis supérieures, puis serrer tou-
tes les vis du porte-bagages à leur couple de
serrage spécifique.Cache E
Dépose du cache
Retirer les vis, puis déposer le cache.
1. Vis à serrage rapide
2. Cache C
1
2
Couples de serrage :
Vis de porte-bagages (haut) :
34 Nm (3.4 m·kgf, 24 ft·lbf)
Vis de porte-bagages (sous les garde-
boue) :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Cache E
2. Vis
U37S60F0.book Page 13 Friday, June 6, 2008 9:53 AM

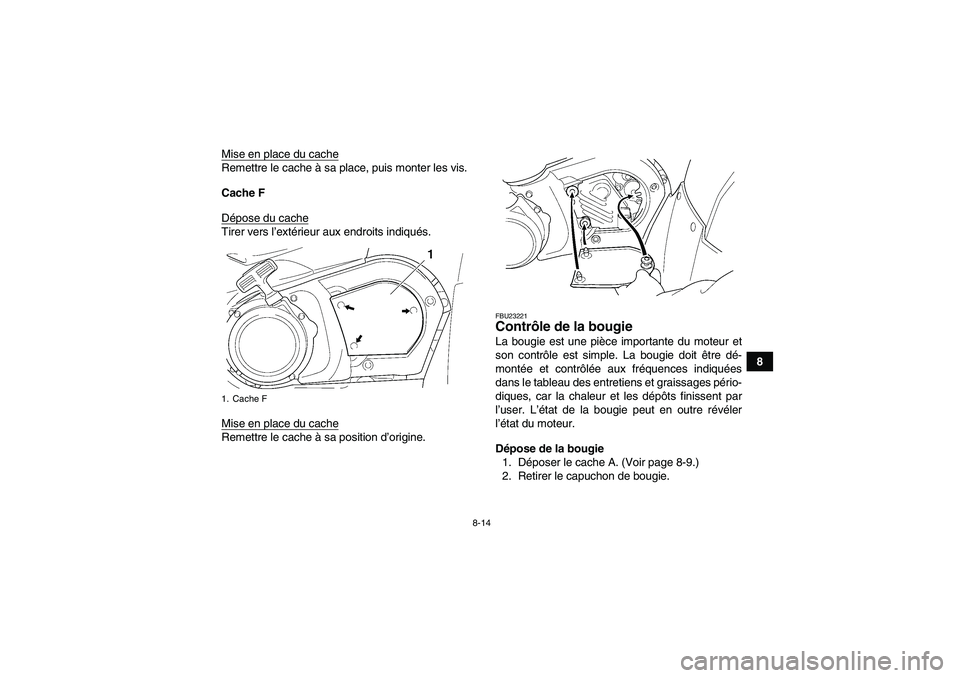

8-14
8 Mise en place du cache
Remettre le cache à sa place, puis monter les vis.
Cache F
Dépose du cacheTirer vers l’extérieur aux endroits indiqués.
Mise en place du cacheRemettre le cache à sa position d’origine.
FBU23221Contrôle de la bougie La bougie est une pièce importante du moteur et
son contrôle est simple. La bougie doit être dé-
montée et contrôlée aux fréquences indiquées
dans le tableau des entretiens et graissages pério-
diques, car la chaleur et les dépôts finissent par
l’user. L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Déposer le cache A. (Voir page 8-9.)
2. Retirer le capuchon de bougie.
1. Cache FU37S60F0.book Page 14 Friday, June 6, 2008 9:53 AM

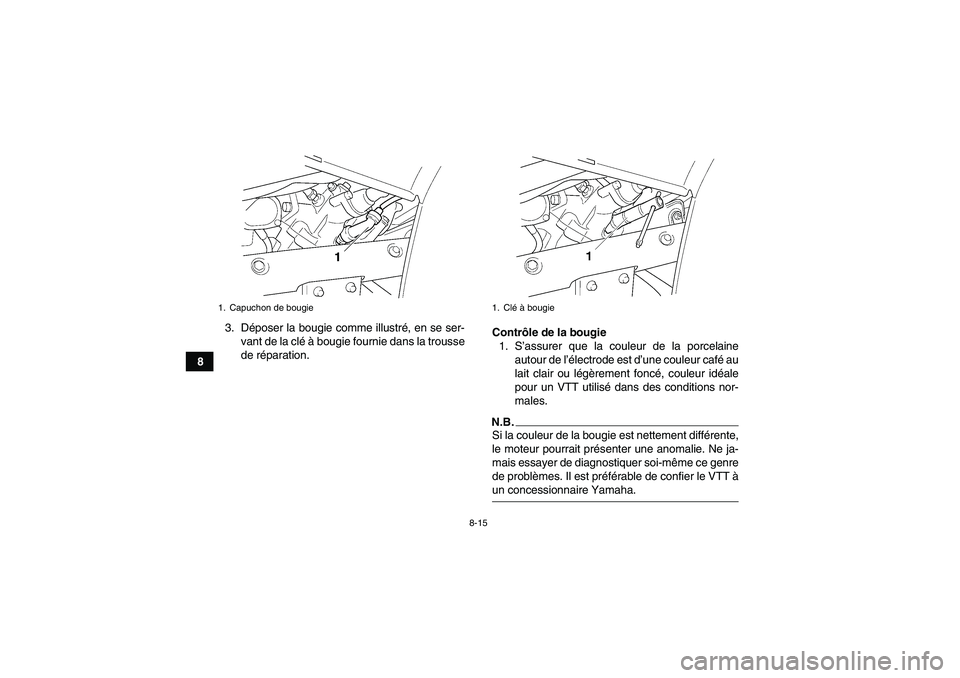

8-15
83. Déposer la bougie comme illustré, en se ser-
vant de la clé à bougie fournie dans la trousse
de réparation.Contrôle de la bougie
1. S’assurer que la couleur de la porcelaine
autour de l’électrode est d’une couleur café au
lait clair ou légèrement foncé, couleur idéale
pour un VTT utilisé dans des conditions nor-
males.
N.B.Si la couleur de la bougie est nettement différente,
le moteur pourrait présenter une anomalie. Ne ja-
mais essayer de diagnostiquer soi-même ce genre
de problèmes. Il est préférable de confier le VTT àun concessionnaire Yamaha.
1. Capuchon de bougie
1. Clé à bougie
U37S60F0.book Page 15 Friday, June 6, 2008 9:53 AM

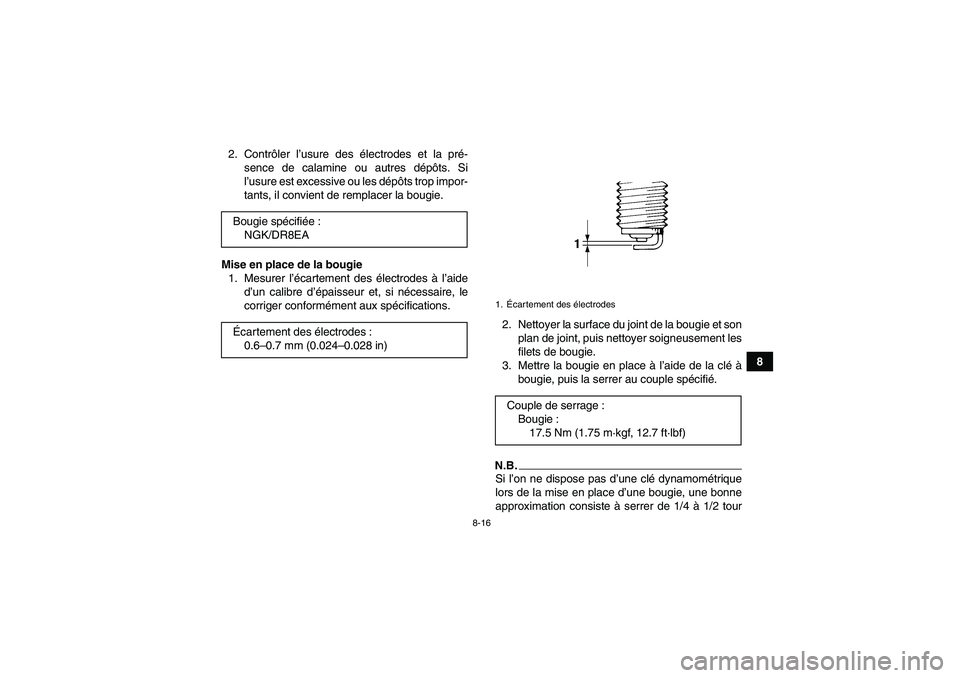

8-16
8 2. Contrôler l’usure des électrodes et la pré-
sence de calamine ou autres dépôts. Si
l’usure est excessive ou les dépôts trop impor-
tants, il convient de remplacer la bougie.
Mise en place de la bougie
1. Mesurer l’écartement des électrodes à l’aide
d’un calibre d’épaisseur et, si nécessaire, le
corriger conformément aux spécifications.
2. Nettoyer la surface du joint de la bougie et son
plan de joint, puis nettoyer soigneusement les
filets de bougie.
3. Mettre la bougie en place à l’aide de la clé à
bougie, puis la serrer au couple spécifié.
N.B.Si l’on ne dispose pas d’une clé dynamométrique
lors de la mise en place d’une bougie, une bonne
approximation consiste à serrer de 1/4 à 1/2 tour Bougie spécifiée:
NGK/DR8EA
Écartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)1.Écartement des électrodesCouple de serrage :
Bougie :
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U37S60F0.book Page 16 Friday, June 6, 2008 9:53 AM

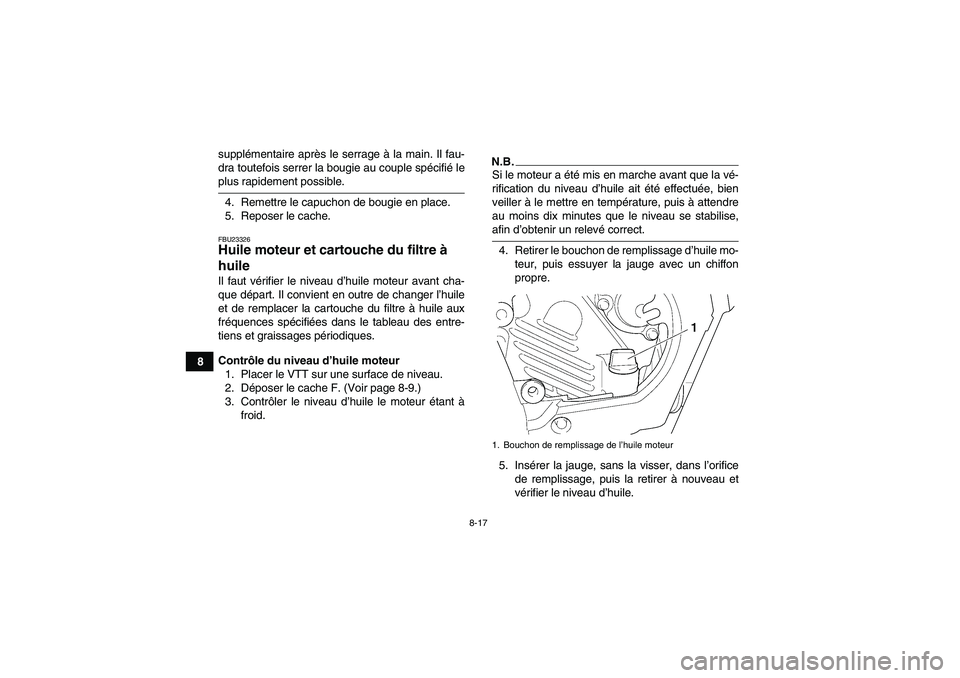

8-17
8supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible.
4. Remettre le capuchon de bougie en place.
5. Reposer le cache.FBU23326Huile moteur et cartouche du filtre à
huile Il faut vérifier le niveau d’huile moteur avant cha-
que départ. Il convient en outre de changer l’huile
et de remplacer la cartouche du filtre à huile aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le VTT sur une surface de niveau.
2. Déposer le cache F. (Voir page 8-9.)
3. Contrôler le niveau d’huile le moteur étant à
froid.
N.B.Si le moteur a été mis en marche avant que la vé-
rification du niveau d’huile ait été effectuée, bien
veiller à le mettre en température, puis à attendre
au moins dix minutes que le niveau se stabilise,afin d’obtenir un relevé correct.
4. Retirer le bouchon de remplissage d’huile mo-
teur, puis essuyer la jauge avec un chiffon
propre.
5. Insérer la jauge, sans la visser, dans l’orifice
de remplissage, puis la retirer à nouveau et
vérifier le niveau d’huile.1. Bouchon de remplissage de l’huile moteur
