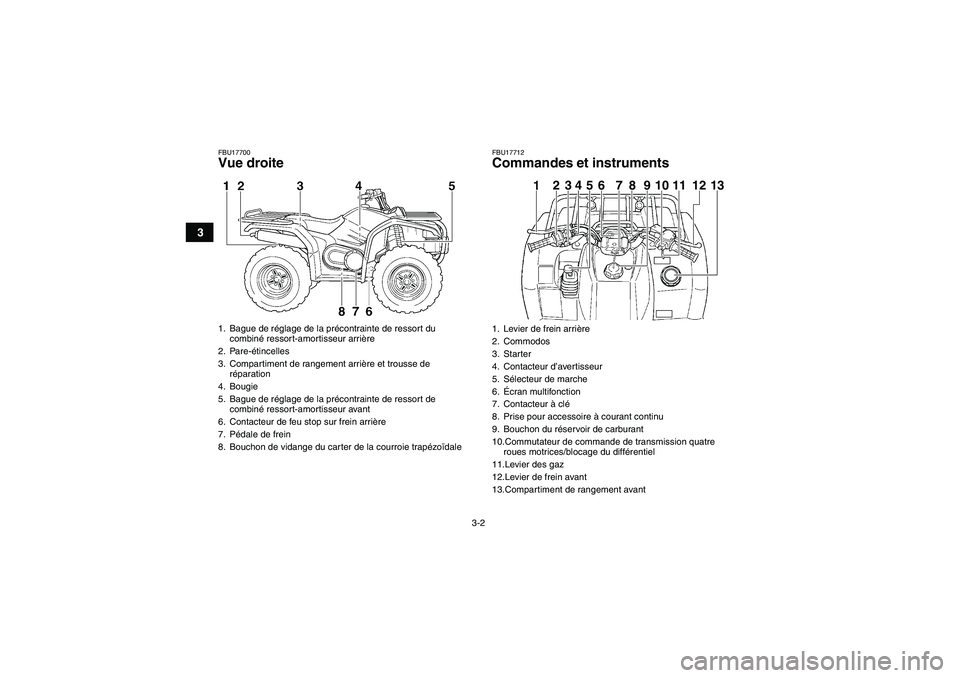

FBU17700Vue droite
FBU17712Commandes et instruments
1. Bague de réglage de la précontrainte de ressort du
combiné ressort-amortisseur arrière
2. Pare-étincelles
3. Compartiment de rangement arrière et trousse de
réparation
4. Bougie
5. Bague de réglage de la précontrainte de ressort de
combiné ressort-amortisseur avant
6. Contacteur de feu stop sur frein arrière
7. Pédale de frein
8. Bouchon de vidange du carter de la courroie trapézoïdale
1. Levier de frein arrière
2. Commodos
3. Starter
4. Contacteur d’avertisseur
5. Sélecteur de marche
6.Écran multifonction
7. Contacteur à clé
8. Prise pour accessoire à courant continu
9. Bouchon du réservoir de carburant
10.Commutateur de commande de transmission quatre
roues motrices/blocage du différentiel
11.Levier des gaz
12.Levier de frein avant
13.Compartiment de rangement avant
