8 d’intensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit électri-
que, ce qui peut provoquer un incendie.
3. Tourner la clé de contact sur “ON” et allumer
tous les circuits électriques afin de vérifier si
l’équipement électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha.FBU25480Remplacement d’une ampoule de
phare Si une ampoule de phare grille, la remplacer
comme suit :

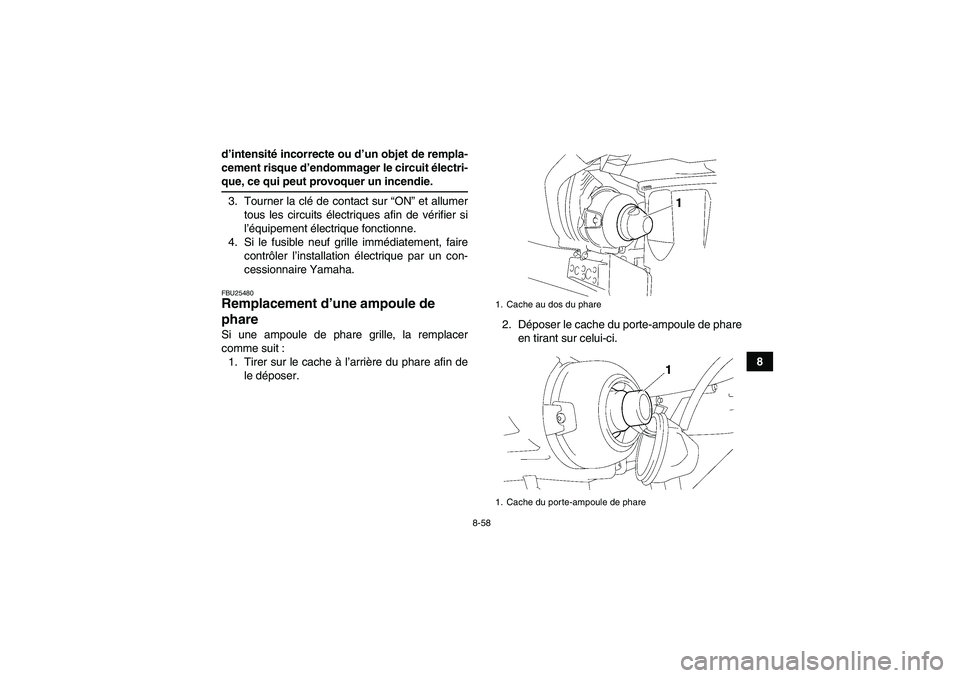

1. Tirer sur le cache à l’arrière du phare afin de
le déposer.2. Déposer le cache du porte-ampoule de phare
en tirant sur celui-ci.
1. Cache au dos du phare
1. Cache du porte-ampoule de phare
U37S60F0.book Page 58 Friday, June 6, 2008 9:53 AM

8-59
83. Retirer le porte-ampoule en appuyant sur ce-
lui-ci et en le tournant dans le sens inverse
des aiguilles d’une montre.
4. Extraire l’ampoule défectueuse en tirant sur
celle-ci.
AVERTISSEMENT
FWB02220Une ampoule de phare est chaude quand elle
est allumée et reste chaude juste après son ex-
tinction. Attendre que l’ampoule soit refroidie
avant de la toucher ou de la déposer. Il y a ris-
que de brûlure et d’incendie si l’ampoule
chaude entre en contact avec un produit in-flammable.5. Mettre une ampoule de phare neuve en place
dans le porte-ampoule en l’enfonçant dans ce
dernier.
ATTENTIONFCB00650Ne jamais toucher le verre d’une ampoule de
phare afin de ne pas laisser de résidus grais-
seux. La graisse réduit la transparence du
verre mais aussi la luminosité de l’ampoule,
ainsi que sa durée de service. Nettoyer soi-
gneusement toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé d’alcoolou de diluant pour peinture.
1. Porte-ampoule du phare
1. Ne pas toucher le verre de l’ampoule.
U37S60F0.book Page 59 Friday, June 6, 2008 9:53 AM

8-60
8 6. Reposer le porte-ampoule en l’enfonçant et
en le tournant dans le sens des aiguilles d’une
montre.
7. Reposer le cache du porte-ampoule et le ca-
che à l’arrière du phare.
ATTENTIONFCB00670S’assurer à remettre correctement le cache en
place sur le porte-ampoule de phare et veiller àce qu’il soit bien assis.
8. Ajuster le faisceau de phare si nécessaire.FBU25551Réglage du faisceau des phares ATTENTIONFCB00690Il est préférable de confier ce réglage à un con-cessionnaire Yamaha.

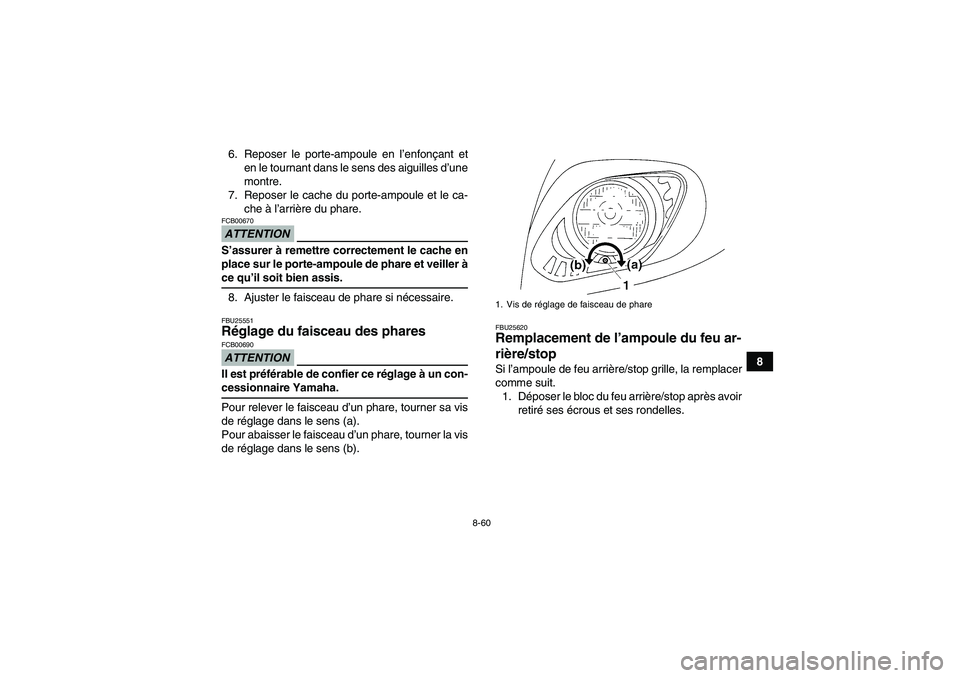

Pour relever le faisceau d’un phare, tourner sa vis
de réglage dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
FBU25620Remplacement de l’ampoule du feu ar-
rière/stop Si l’ampoule de feu arrière/stop grille, la remplacer
comme suit.
1. Déposer le bloc du feu arrière/stop après avoir
retiré ses écrous et ses rondelles.1. Vis de réglage de faisceau de phare
U37S60F0.book Page 60 Friday, June 6, 2008 9:53 AM

8-61

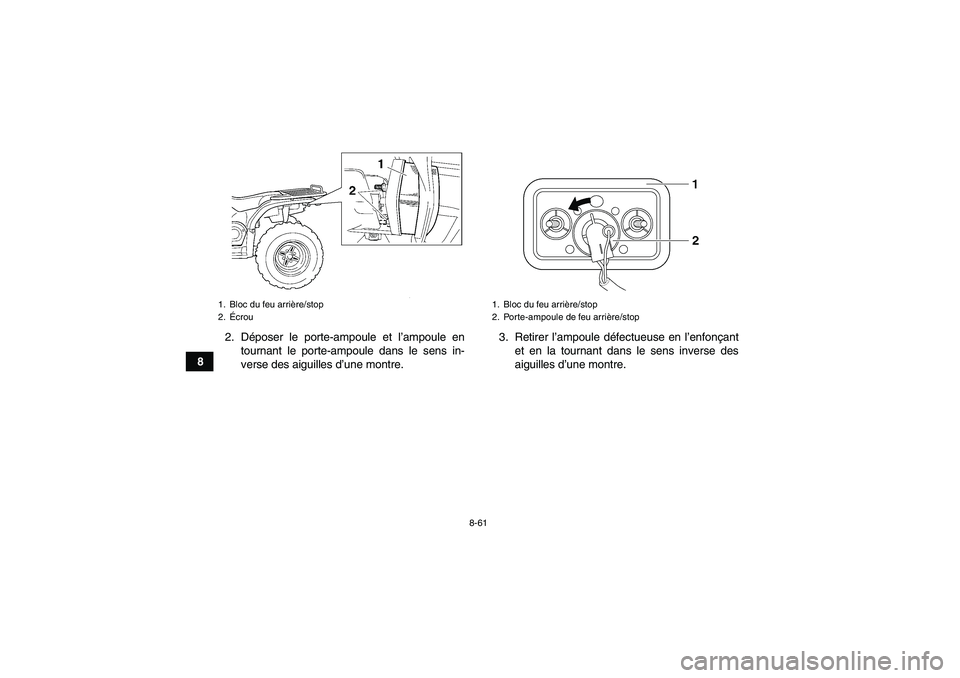

82. Déposer le porte-ampoule et l’ampoule en
tournant le porte-ampoule dans le sens in-
verse des aiguilles d’une montre.3. Retirer l’ampoule défectueuse en l’enfonçant
et en la tournant dans le sens inverse des
aiguilles d’une montre.
1. Bloc du feu arrière/stop
2.Écrou
1. Bloc du feu arrière/stop
2. Porte-ampoule de feu arrière/stop
U37S60F0.book Page 61 Friday, June 6, 2008 9:53 AM

8-62

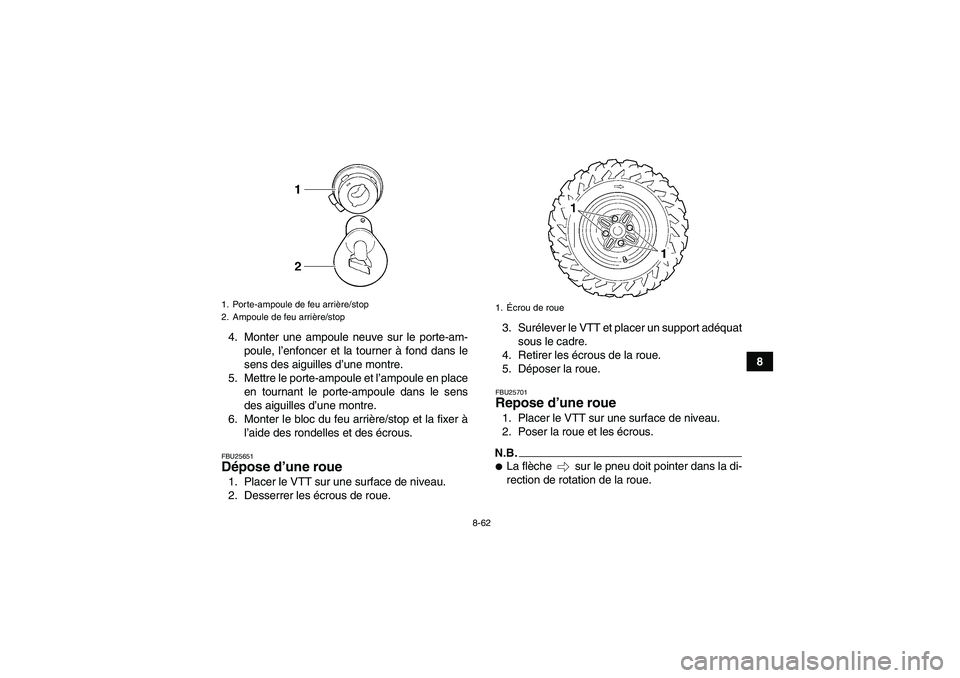

8 4. Monter une ampoule neuve sur le porte-am-
poule, l’enfoncer et la tourner à fond dans le
sens des aiguilles d’une montre.
5. Mettre le porte-ampoule et l’ampoule en place
en tournant le porte-ampoule dans le sens
des aiguilles d’une montre.
6. Monter le bloc du feu arrière/stop et la fixer à
l’aide des rondelles et des écrous.
FBU25651Dépose d’une roue 1. Placer le VTT sur une surface de niveau.
2. Desserrer les écrous de roue.3. Surélever le VTT et placer un support adéquat
sous le cadre.
4. Retirer les écrous de la roue.
5. Déposer la roue.
FBU25701Repose d’une roue 1. Placer le VTT sur une surface de niveau.
2. Poser la roue et les écrous.N.B.
La flèche sur le pneu doit pointer dans la di-
rection de rotation de la roue.
1. Porte-ampoule de feu arrière/stop
2. Ampoule de feu arrière/stop
1.Écrou de roue
U37S60F0.book Page 62 Friday, June 6, 2008 9:53 AM

8-63
8

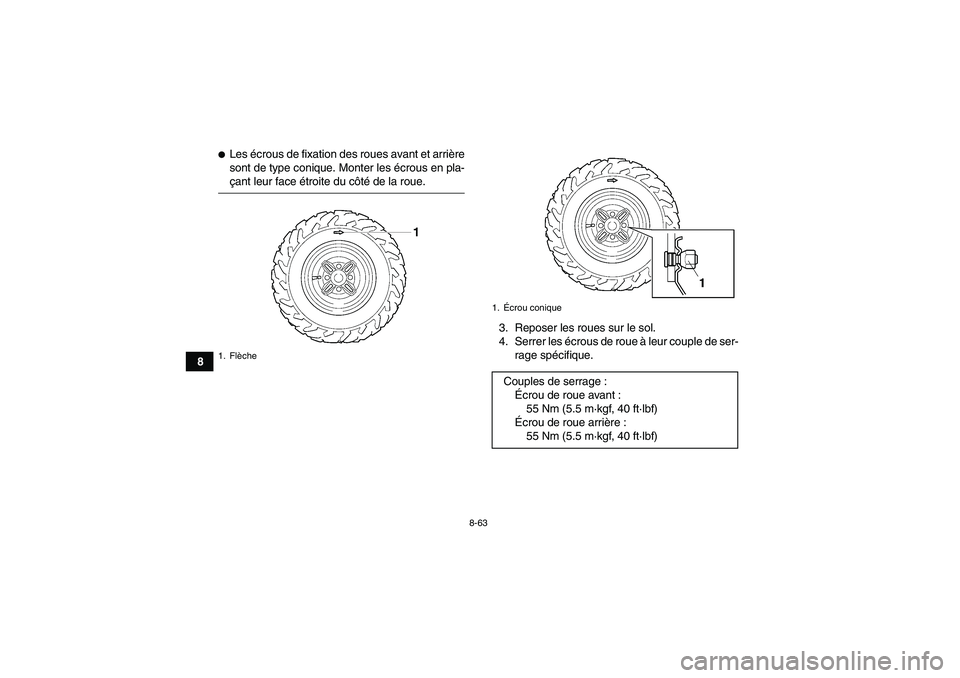

Les écrous de fixation des roues avant et arrière
sont de type conique. Monter les écrous en pla-çant leur face étroite du côté de la roue.
3. Reposer les roues sur le sol.
4. Serrer les écrous de roue à leur couple de ser-
rage spécifique.1. Flèche
1.Écrou coniqueCouples de serrage :
Écrou de roue avant :
55 Nm (5.5 m·kgf, 40 ft·lbf)
Écrou de roue arrière :
55 Nm (5.5 m·kgf, 40 ft·lbf)
U37S60F0.book Page 63 Friday, June 6, 2008 9:53 AM

8-64
8
FBU25740Diagnostic de pannes Bien que les VTT Yamaha soient soumis à une
inspection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-après
permettent d’effectuer rapidement et en toute faci-
lité le contrôle de ces pièces essentielles. Si une
réparation quelconque est requise, confier le VTT
à un concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien adé-
quat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais elles
sont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
AVERTISSEMENT
FWB02280Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves oudes dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses de
chauffe-eau ou de chaudières.
U37S60F0.book Page 64 Friday, June 6, 2008 9:53 AM

8-65
8

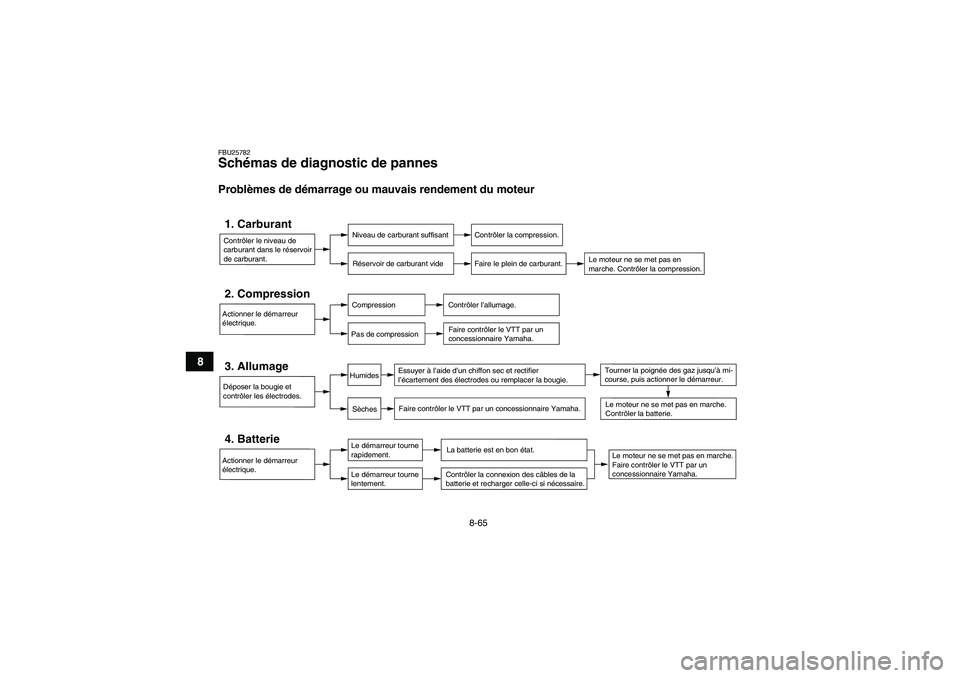

FBU25782Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteurContrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le VTT par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie.
Faire contrôler le VTT par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le VTT par un
concessionnaire Yamaha.Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
U37S60F0.book Page 65 Friday, June 6, 2008 9:53 AM
