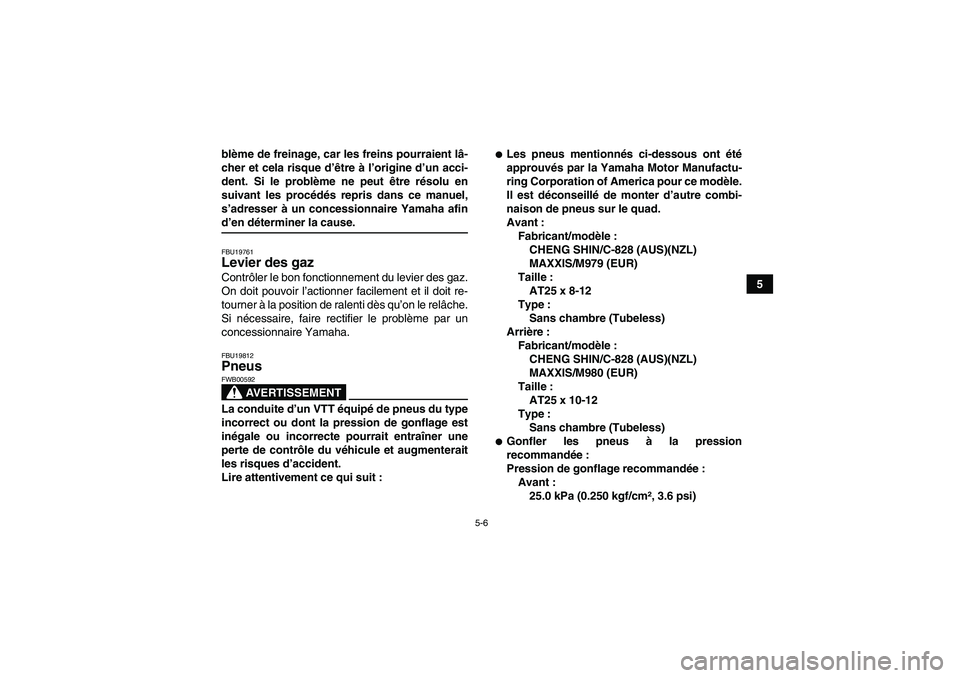

5 blème de freinage, car les freins pourraient lâ-
cher et cela risque d’être à l’origine d’un acci-
dent. Si le problème ne peut être résolu en
suivant les procédés repris dans ce manuel,
s’adresser à un concessionnaire Yamaha afin
d’en déterminer la cause.FBU19761Levier des gaz Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche.
Si nécessaire, faire rectifier le problème par un
concessionnaire Yamaha.FBU19812Pneus
AVERTISSEMENT
FWB00592La conduite d’un VTT équipé de pneus du type
incorrect ou dont la pression de gonflage est
inégale ou incorrecte pourrait entraîner une
perte de contrôle du véhicule et augmenterait
les risques d’accident.
Lire attentivement ce qui suit :

Les pneus mentionnés ci-dessous ont été
approuvés par la Yamaha Motor Manufactu-
ring Corporation of America pour ce modèle.
Il est déconseillé de monter d’autre combi-
naison de pneus sur le quad.
Avant :
Fabricant/modèle :
CHENG SHIN/C-828 (AUS)(NZL)
MAXXIS/M979 (EUR)
Taille :
AT25 x 8-12
Type :
Sans chambre (Tubeless)
Arrière :
Fabricant/modèle :
CHENG SHIN/C-828 (AUS)(NZL)
MAXXIS/M980 (EUR)
Taille :
AT25 x 10-12
Type :
Sans chambre (Tubeless)
Gonfler les pneus à la pression
recommandée:
Pression de gonflage recommandée:
Avant :
25.0 kPa (0.250 kgf/cm², 3.6 psi)
U37S60F0.book Page 6 Friday, June 6, 2008 9:53 AM

7-14
7

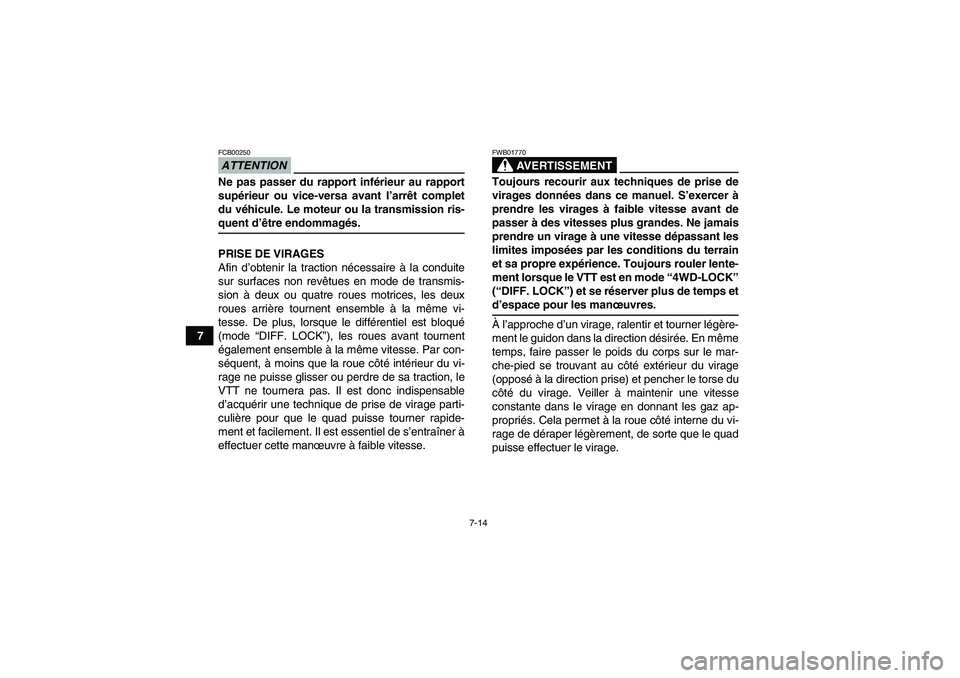

ATTENTIONFCB00250Ne pas passer du rapport inférieur au rapport
supérieur ou vice-versa avant l’arrêt complet
du véhicule. Le moteur ou la transmission ris-quent d’être endommagés.
PRISE DE VIRAGES
Afin d’obtenir la traction nécessaire à la conduite
sur surfaces non revêtues en mode de transmis-
sion à deux ou quatre roues motrices, les deux
roues arrière tournent ensemble à la même vi-
tesse. De plus, lorsque le différentiel est bloqué
(mode “DIFF. LOCK”), les roues avant tournent
également ensemble à la même vitesse. Par con-
séquent, à moins que la roue côté intérieur du vi-
rage ne puisse glisser ou perdre de sa traction, le
VTT ne tournera pas. Il est donc indispensable
d’acquérir une technique de prise de virage parti-
culière pour que le quad puisse tourner rapide-
ment et facilement. Il est essentiel de s’entraîner à
effectuer cette manœuvre à faible vitesse.
AVERTISSEMENT
FWB01770Toujours recourir aux techniques de prise de
virages données dans ce manuel. S’exercer à
prendre les virages à faible vitesse avant de
passer à des vitesses plus grandes. Ne jamais
prendre un virage à une vitesse dépassant les
limites imposées par les conditions du terrain
et sa propre expérience. Toujours rouler lente-
ment lorsque le VTT est en mode “4WD-LOCK”
(“DIFF. LOCK”) et se réserver plus de temps etd’espace pour les manœuvres.
À l’approche d’un virage, ralentir et tourner légère-
ment le guidon dans la direction désirée. En même
temps, faire passer le poids du corps sur le mar-
che-pied se trouvant au côté extérieur du virage
(opposé à la direction prise) et pencher le torse du
côté du virage. Veiller à maintenir une vitesse
constante dans le virage en donnant les gaz ap-
propriés. Cela permet à la roue côté interne du vi-
rage de déraper légèrement, de sorte que le quad
puisse effectuer le virage.
U37S60F0.book Page 14 Friday, June 6, 2008 9:53 AM

7-19

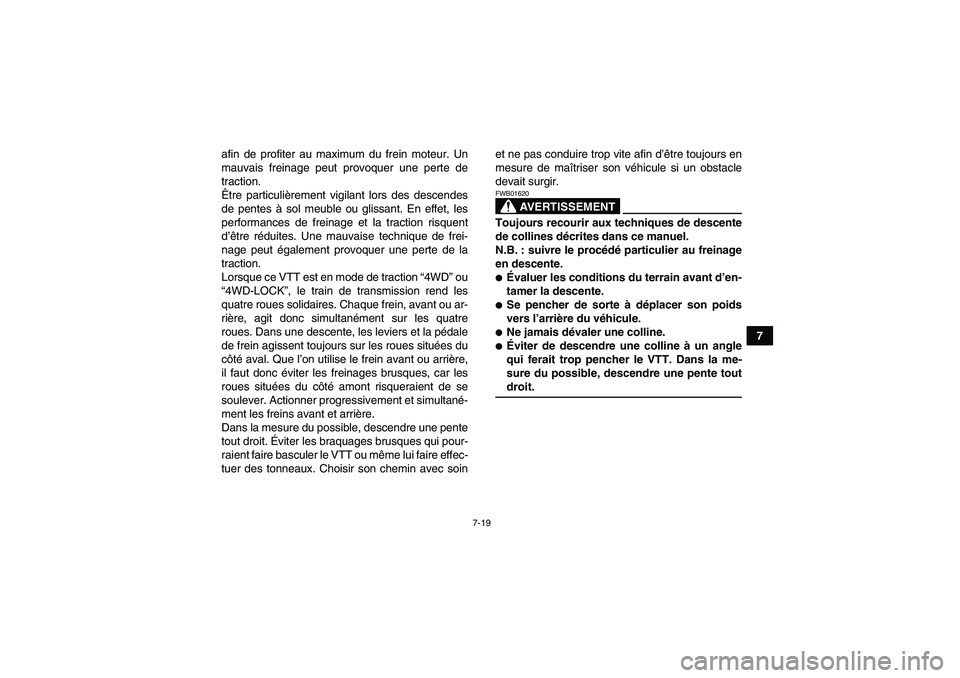

7 afin de profiter au maximum du frein moteur. Un
mauvais freinage peut provoquer une perte de
traction.
Être particulièrement vigilant lors des descendes
de pentes à sol meuble ou glissant. En effet, les
performances de freinage et la traction risquent
d’être réduites. Une mauvaise technique de frei-
nage peut également provoquer une perte de la
traction.
Lorsque ce VTT est en mode de traction “4WD” ou
“4WD-LOCK”, le train de transmission rend les
quatre roues solidaires. Chaque frein, avant ou ar-
rière, agit donc simultanément sur les quatre
roues. Dans une descente, les leviers et la pédale
de frein agissent toujours sur les roues situées du
côté aval. Que l’on utilise le frein avant ou arrière,
il faut donc éviter les freinages brusques, car les
roues situées du côté amont risqueraient de se
soulever. Actionner progressivement et simultané-
ment les freins avant et arrière.
Dans la mesure du possible, descendre une pente
tout droit. Éviter les braquages brusques qui pour-
raient faire basculer le VTT ou même lui faire effec-
tuer des tonneaux. Choisir son chemin avec soinet ne pas conduire trop vite afin d’être toujours en
mesure de maîtriser son véhicule si un obstacle
devait surgir.
AVERTISSEMENT
FWB01620Toujours recourir aux techniques de descente
de collines décrites dans ce manuel.
N.B. : suivre le procédé particulier au freinage
en descente.
Évaluer les conditions du terrain avant d’en-
tamer la descente.
Se pencher de sorte à déplacer son poids
vers l’arrière du véhicule.
Ne jamais dévaler une colline.
Éviter de descendre une colline à un angle
qui ferait trop pencher le VTT. Dans la me-
sure du possible, descendre une pente toutdroit.
U37S60F0.book Page 19 Friday, June 6, 2008 9:53 AM

7-27
7

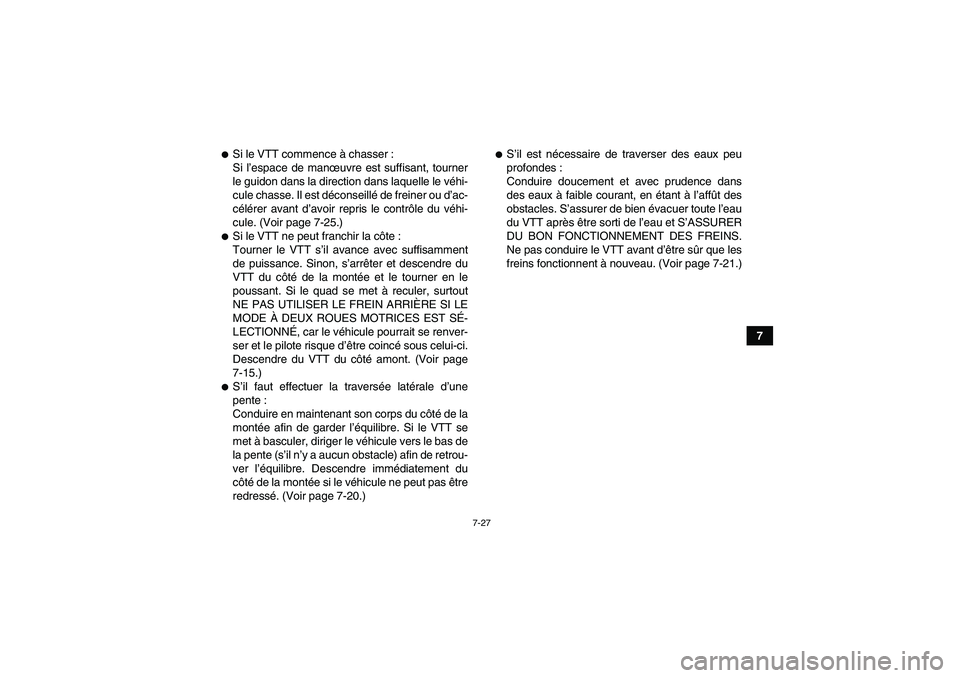

Si le VTT commence à chasser :
Si l’espace de manœuvre est suffisant, tourner
le guidon dans la direction dans laquelle le véhi-
cule chasse. Il est déconseillé de freiner ou d’ac-
célérer avant d’avoir repris le contrôle du véhi-
cule. (Voir page 7-25.)
Si le VTT ne peut franchir la côte :
Tourner le VTT s’il avance avec suffisamment
de puissance. Sinon, s’arrêter et descendre du
VTT du côté de la montée et le tourner en le
poussant. Si le quad se met à reculer, surtout
NE PAS UTILISER LE FREIN ARRIÈRE SI LE
MODE À DEUX ROUES MOTRICES EST SÉ-
LECTIONNÉ, car le véhicule pourrait se renver-
ser et le pilote risque d’être coincé sous celui-ci.
Descendre du VTT du côté amont. (Voir page
7-15.)
S’il faut effectuer la traversée latérale d’une
pente :
Conduire en maintenant son corps du côté de la
montée afin de garder l’équilibre. Si le VTT se
met à basculer, diriger le véhicule vers le bas de
la pente (s’il n’y a aucun obstacle) afin de retrou-
ver l’équilibre. Descendre immédiatement du
côté de la montée si le véhicule ne peut pas être
redressé. (Voir page 7-20.)

S’il est nécessaire de traverser des eaux peu
profondes :
Conduire doucement et avec prudence dans
des eaux à faible courant, en étant à l’affût des
obstacles. S’assurer de bien évacuer toute l’eau
du VTT après être sorti de l’eau et S’ASSURER
DU BON FONCTIONNEMENT DES FREINS.
Ne pas conduire le VTT avant d’être sûr que les
freins fonctionnent à nouveau. (Voir page 7-21.)
U37S60F0.book Page 27 Friday, June 6, 2008 9:53 AM

10-3
10

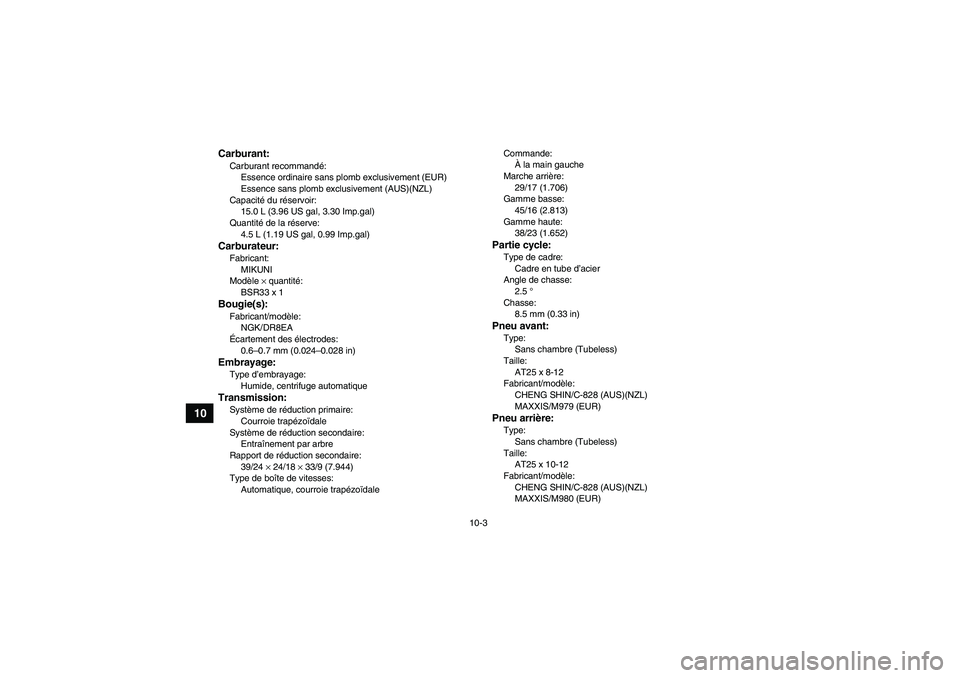

Carburant:Carburant recommandé:
Essence ordinaire sans plomb exclusivement (EUR)
Essence sans plomb exclusivement (AUS)(NZL)
Capacité du réservoir:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de la réserve:
4.5 L (1.19 US gal, 0.99 Imp.gal)Carburateur:Fabricant:
MIKUNI
Modèle × quantité:
BSR33 x 1Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, centrifuge automatiqueTransmission:Système de réduction primaire:
Courroie trapézoïdale
Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire:
39/24 × 24/18 × 33/9 (7.944)
Type de boîte de vitesses:
Automatique, courroie trapézoïdaleCommande:
À la main gauche
Marche arrière:
29/17 (1.706)
Gamme basse:
45/16 (2.813)
Gamme haute:
38/23 (1.652)
Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
2.5 °
Chasse:
8.5 mm (0.33 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 8-12
Fabricant/modèle:
CHENG SHIN/C-828 (AUS)(NZL)
MAXXIS/M979 (EUR)Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 10-12
Fabricant/modèle:
CHENG SHIN/C-828 (AUS)(NZL)
MAXXIS/M980 (EUR)
U37S60F0.book Page 3 Friday, June 6, 2008 9:53 AM

10-4
10

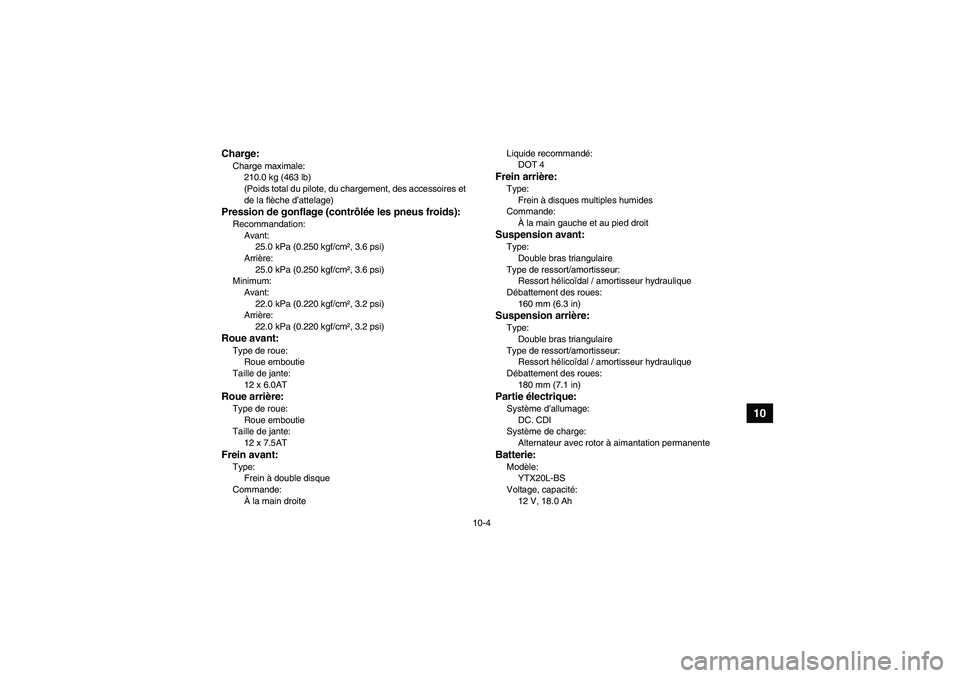

Charge:Charge maximale:
210.0 kg (463 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Minimum:
Avant:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Arrière:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Roue avant:Type de roue:
Roue emboutie
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante:
12 x 7.5ATFrein avant:Type:
Frein à double disque
Commande:
À la main droiteLiquide recommandé:
DOT 4
Frein arrière:Type:
Frein à disques multiples humides
Commande:
À la main gauche et au pied droitSuspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
160 mm (6.3 in)Suspension arrière:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
180 mm (7.1 in)Partie électrique:Système d’allumage:
DC. CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX20L-BS
Voltage, capacité:
12 V, 18.0 Ah
U37S60F0.book Page 4 Friday, June 6, 2008 9:53 AM
