2009 Seat Altea Manual do proprietário (in Portuguese)

56

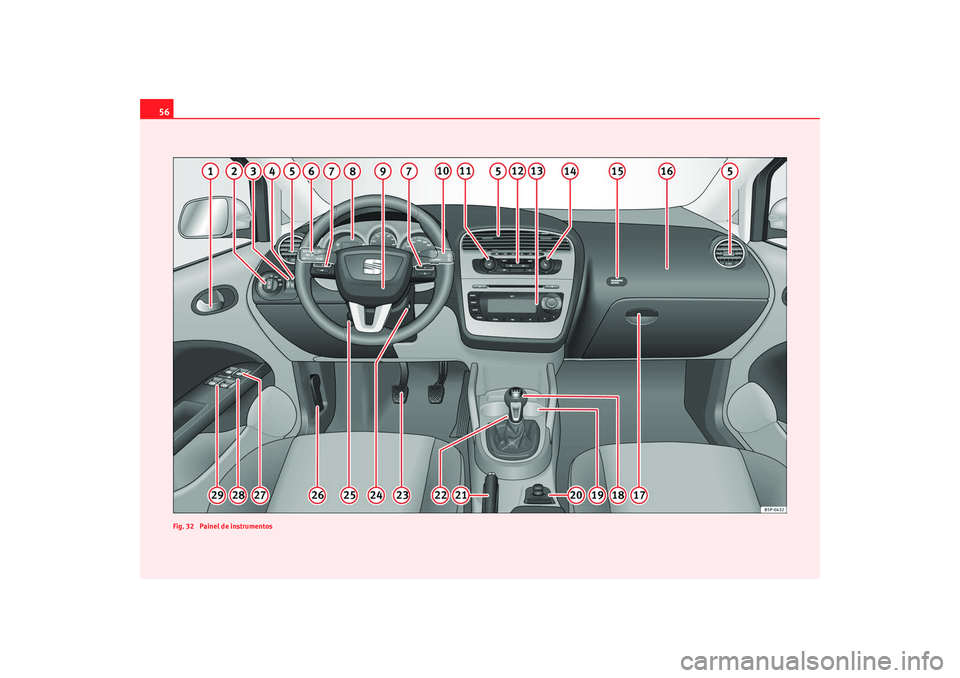

Fig. 32 Painel de instrumentosaltea_portugues.book Seite 56 Donnerstag, 12. Februar 2009 2:50 14

Posto de condução57
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

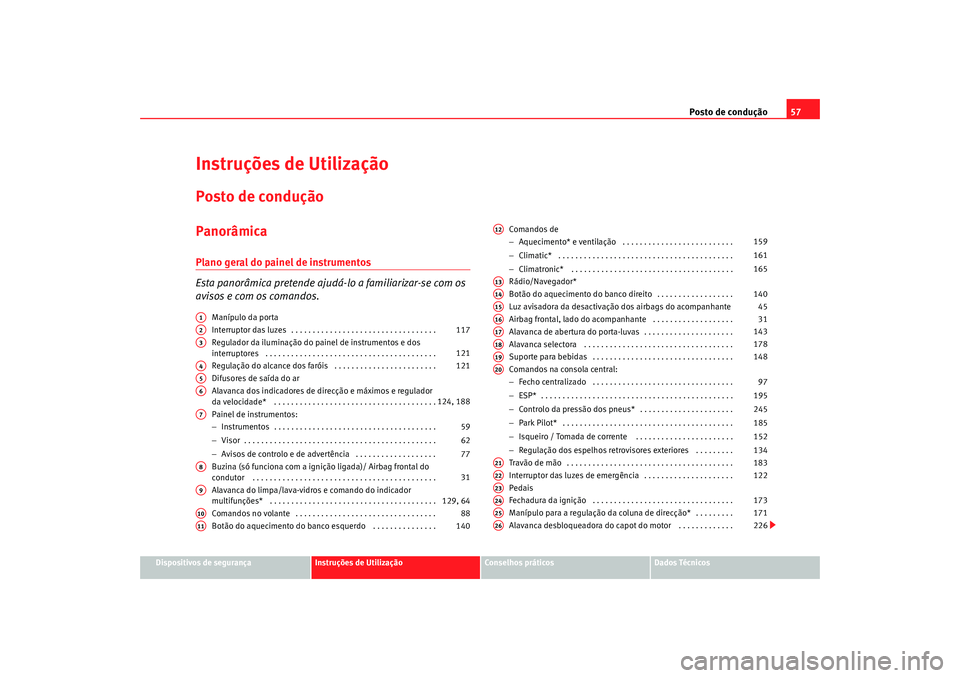

Instruções de UtilizaçãoPosto de conduçãoPanorâmicaPlano geral do painel de instrumentos
Esta panorâmica pretende ajudá-lo a familiarizar-se com os
avisos e com os comandos.
Manípulo da porta
Interruptor das luzes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador da iluminação do painel de instrumentos e dos
interruptores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulação do alcance dos faróis . . . . . . . . . . . . . . . . . . . . . . . .
Difusores de saída do ar
Alavanca dos indicadores de direcção e máximos e regulador
da velocidade* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de instrumentos:
−Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Avisos de controlo e de advertência . . . . . . . . . . . . . . . . . . .
Buzina (só funciona com a ignição ligada)/ Airbag frontal do
condutor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca do limpa/lava-vidros e comando do indicador
multifunções* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandos no volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Botão do aquecimento do banco esquerdo . . . . . . . . . . . . . . . Comandos de
−
Aquecimento* e ventilação . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rádio/Navegador*
Botão do aquecimento do banco direito . . . . . . . . . . . . . . . . . .
Luz avisadora da desactivação dos airbags do acompanhante
Airbag frontal, lado do acompanhante . . . . . . . . . . . . . . . . . . .
Alavanca de abertura do porta-luvas . . . . . . . . . . . . . . . . . . . . .
Alavanca selectora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Suporte para bebidas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandos na consola central:
− Fecho centralizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Controlo da pressão dos pneus* . . . . . . . . . . . . . . . . . . . . . .
− Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Isqueiro / Tomada de corrente . . . . . . . . . . . . . . . . . . . . . . .
− Regulação dos espelhos retrovisores exteriores . . . . . . . . .
Travão de mão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptor das luzes de emergência . . . . . . . . . . . . . . . . . . . . .
Pedais
Fechadura da ignição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manípulo para a regulação da coluna de direcção* . . . . . . . . .
Alavanca desbloqueadora do capot do motor . . . . . . . . . . . . .
A1A2
117
A3
121
A4
121
A5A6
124, 188
A7
59
62
77
A8
31
A9
129, 64
A10
88
A11
140
A12
159
161
165
A13A14
140
A15
45
A16
31
A17
143
A18
178
A19
148
A20
97
195
245
185
152
134
A21
183
A22
122
A23A24
173
A25
171
A26
226
altea_portugues.book Seite 57 Donnerstag, 12. Februar 2009 2:50 14

Posto de condução
58
Interruptor para abrir e fechar as janelas dianteiras . . . . . . . .
Comando de segurança* para os vidros traseiros . . . . . . . . . .
Interruptor para* abrir e fechar as janelas traseiras . . . . . . . . . Nota
Alguns dos equipamentos indicados fazem parte de apenas determinadas
versões do modelo ou são equipamentos opcionais.A27
111
A28
111
A29
111
altea_portugues.book Seite 58 Donnerstag, 12. Februar 2009 2:50 14

Posto de condução59
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

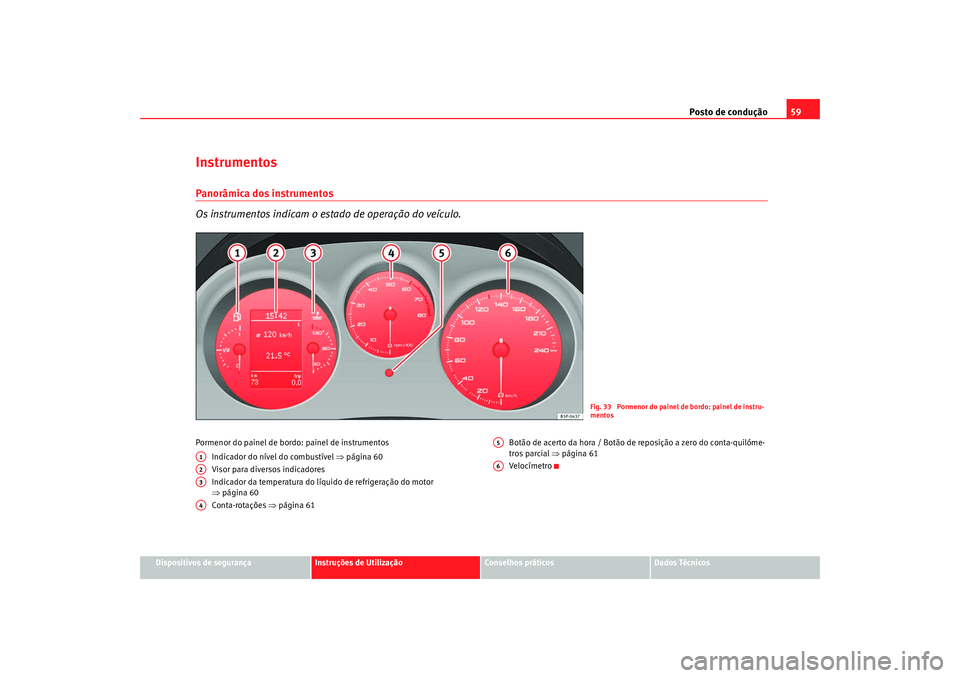

InstrumentosPanorâmica dos instrumentos
Os instrumentos indicam o estado de operação do veículo.Pormenor do painel de bordo: painel de instrumentos
Indicador do nível do combustível ⇒página 60
Visor para diversos indicadores
Indicador da temperatura do líquido de refrigeração do motor
⇒ página 60
Conta-rotações ⇒página 61 Botão de acerto da hora / Botão de reposição a zero do conta-quilóme-
tros parcial ⇒
página 61
Ve lo cí m e tro
Fig. 33 Pormenor do painel de bordo: painel de instru-
mentos
A1A2A3A4
A5A6
altea_portugues.book Seite 59 Donnerstag, 12. Februar 2009 2:50 14

Posto de condução

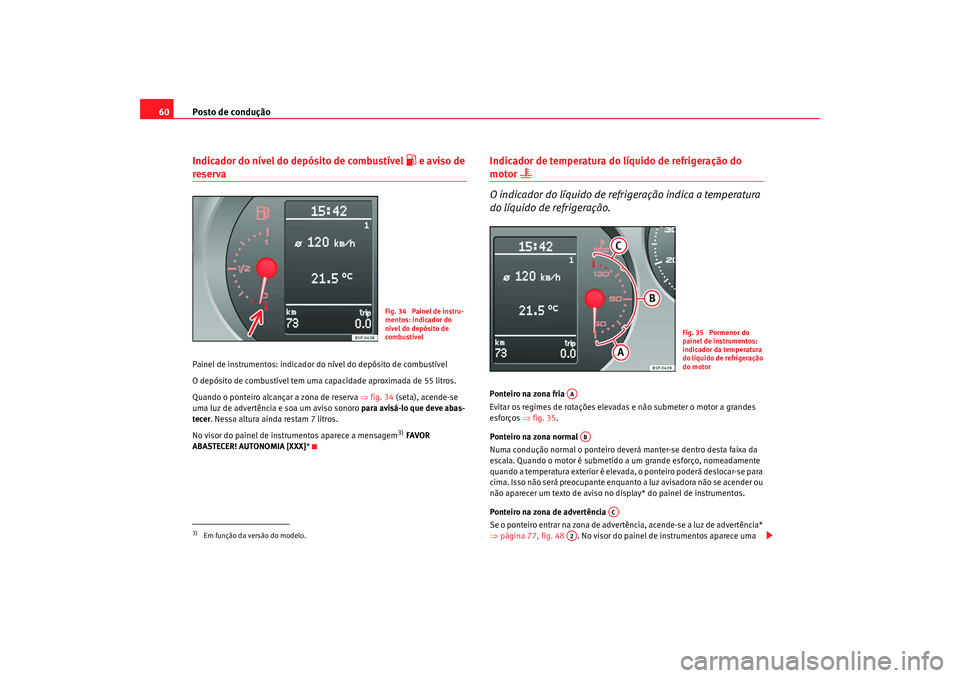

60Indicador do nível do depósito de combustível
 e aviso de
reservaPainel de instrumentos: indicador do nível do depósito de combustível
O depósito de combustível tem uma capacidade aproximada de 55 litros.
Quando o ponteiro alcançar a zona de reserva ⇒fig. 34 (seta), acende-se
uma luz de advertência e soa um aviso sonoro para avisá-lo que deve abas-
tecer . Nessa altura ainda restam 7 litros.
No visor do painel de instrumentos aparece a mensagem
3) FAVOR
ABASTECER! AUTONOMIA [XXX] *
Indicador de temperatura do líquido de refrigeração do motor


O indicador do líquido de refrigeração indica a temperatura
do líquido de refrigeração.
Ponteiro na zona fria
Evitar os regimes de rotações elevadas e não submeter o motor a grandes
esforços ⇒fig. 35 .
Ponteiro na zona normal
Numa condução normal o ponteiro deverá manter-se dentro desta faixa da
escala. Quando o motor é submetido a um grande esforço, nomeadamente
quando a temperatura exterior é elevada, o ponteiro poderá deslocar-se para
cima. Isso não será preocupante enquanto a luz avisadora não se acender ou
não aparecer um texto de aviso no display* do painel de instrumentos.
Ponteiro na zona de advertência
Se o ponteiro entrar na zona de advertência, acende-se a luz de advertência*
⇒ página 77, fig. 48 . No visor do painel de instrumentos aparece uma
3)Em função da versão do modelo.
Fig. 34 Painel de instru-
mentos: indicador do
nível do depósito de
combustível
Fig. 35 Pormenor do
painel de instrumentos:
indicador da temperatura
do líquido de refrigeração
do motor
AAAB
AC
A2
altea_portugues.book Seite 60 Donnerstag, 12. Februar 2009 2:50 14

Posto de condução61
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

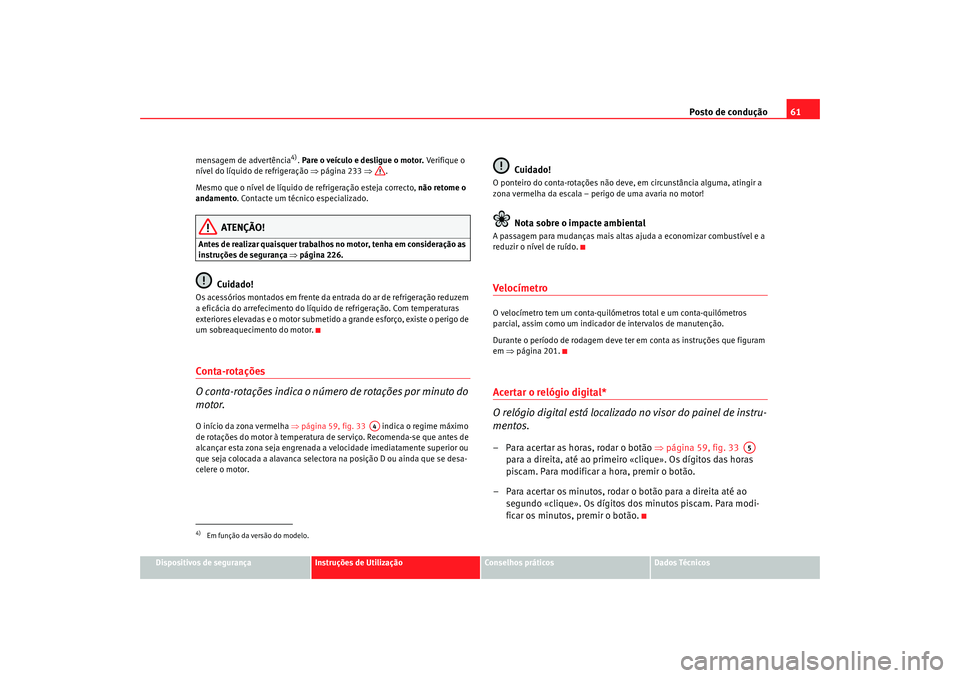

mensagem de advertência
4).
Pare o veículo e desligue o motor. Ve r ifiq u e o
nível do líquido de refrigeração ⇒página 233 ⇒.
Mesmo que o nível de líquido de refrigeração esteja correcto, não retome o
andamento . Contacte um técnico especializado.
ATENÇÃO!
Antes de realizar quaisquer trabalhos no motor, tenha em consideração as
instruções de segurança ⇒página 226.
Cuidado!
Os acessórios montados em frente da entrada do ar de refrigeração reduzem
a eficácia do arrefecimento do líquido de refrigeração. Com temperaturas
exteriores elevadas e o motor submetido a grande esforço, existe o perigo de
um sobreaquecimento do motor.Conta-rotações
O conta-rotações indica o número de rotações por minuto do
motor.O início da zona vermelha ⇒página 59, fig. 33 indica o regime máximo
de rotações do motor à temperatura de serviço. Recomenda-se que antes de
alcançar esta zona seja engrenada a velocidade imediatamente superior ou
que seja colocada a alavanca selectora na posição D ou ainda que se desa-
celere o motor.
Cuidado!
O ponteiro do conta-rotações não deve, em circunstância alguma, atingir a
zona vermelha da escala – perigo de uma avaria no motor!
Nota sobre o impacte ambiental
A passagem para mudanças mais altas ajuda a economizar combustível e a
reduzir o nível de ruído.VelocímetroO velocímetro tem um conta-quilómetros total e um conta-quilómetros
parcial, assim como um indicador de intervalos de manutenção.
Durante o período de rodagem deve ter em conta as instruções que figuram
em ⇒página 201.Acertar o relógio digital*
O relógio digital está localizado no visor do painel de instru-
mentos.– Para acertar as horas, rodar o botão ⇒página 59, fig. 33
para a direita, até ao primeiro «clique». Os dígitos das horas
piscam. Para modificar a hora, premir o botão.
– Para acertar os minutos, rodar o botão para a direita até ao segundo «clique». Os dígitos dos minutos piscam. Para modi-
ficar os minutos, premir o botão.
4)Em função da versão do modelo.
A4
A5
altea_portugues.book Seite 61 Donnerstag, 12. Februar 2009 2:50 14

Posto de condução

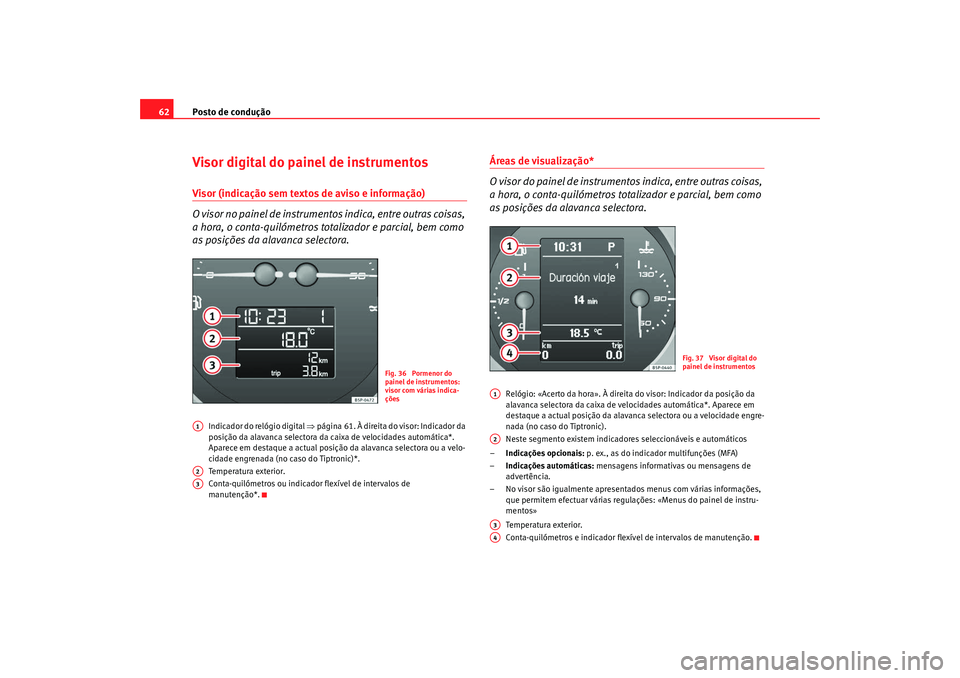

62Visor digital do painel de instrumentosVisor (indicação sem textos de aviso e informação)
O visor no painel de instrumentos indica, entre outras coisas,
a hora, o conta-quilómetros totalizador e parcial, bem como
as posições da alavanca selectora.
Indicador do relógio digital ⇒ página 61. À direita do visor: Indicador da
posição da alavanca selectora da caixa de velocidades automática*.
Aparece em destaque a actual posição da alavanca selectora ou a velo-
cidade engrenada (no caso do Tiptronic)*.
Temperatura exterior.
Conta-quilómetros ou indicador flexível de intervalos de
manutenção*.
Áreas de visualização*
O visor do painel de instrumentos indica, entre outras coisas,
a hora, o conta-quilómetros totalizador e parcial, bem como
as posições da alavanca selectora.
Relógio: «Acerto da hora». À direita do visor: Indicador da posição da
alavanca selectora da caixa de velocidades automática*. Aparece em
destaque a actual posição da alavanca selectora ou a velocidade engre-
nada (no caso do Tiptronic).
Neste segmento existem indicadores seleccionáveis e automáticos
– Indicações opcionais: p. ex., as do indicador multifunções (MFA)
– Indicações automáticas: mensagens informativas ou mensagens de
advertência.
– No visor são igualmente apresentados menus com várias informações, que permitem efectuar várias regulações: «Menus do painel de instru-
mentos»
Temperatura exterior.
Conta-quilómetros e indicador flexível de intervalos de manutenção.
Fig. 36 Pormenor do
painel de instrumentos:
visor com várias indica-
ções
A1A2A3
Fig. 37 Visor digital do
painel de instrumentos
A1A2A3A4
altea_portugues.book Seite 62 Donnerstag, 12. Februar 2009 2:50 14

Posto de condução63
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Indicação da mudança recomendada*
A indicação serve para poupar combustível.Com a ajuda do indicador de mudanças pode poupar combustível. Se a
mudança engrenada for a correcta, junto à indicação da mudança aparecerá
um ponto. Caso contrário, circula com uma mudança inadequada e junto ao
indicador da mudança aparecerá uma seta que indica se deve engrenar uma
mudança superior ou inferior.Conta-quilómetros ou indicador do próximo serviço Conta-quilómetros
O contador da esquerda no visor regista o total de quilómetros percorridos.
O contador da direita regista os trajectos parciais. A última posição indica
troços de 100 m. O contador para percursos curtos pode ser colocado a zero mantendo pressionado durante alguns segundos o botão de reposição a zero
⇒
página 59, fig. 33 .
Indicador de intervalos de manutenção
Quando se aproxima o prazo para mandar realizar um serviço, aparece um
pré-aviso de serviço . É visualizado o símbolo de uma «chave de fendas» e a
indicação «km» com a quilometragem que falta até ao próximo serviço a
realizar. Ao fim de cerca de 10 segundos a indicação é mudada. É visualizado
um «símbolo do relógio» e o número de dias até à realização do próximo
serviço. No visor* do painel de instrumentos aparece a seguinte mensagem:
SERV. EM... KM OU... DIAS . Cerca de 20 segundos depois de se ligar a ignição
ou do motor estar a trabalhar, apaga-se o indicador da manutenção.
Premindo o botão de retorno a zero do conta-quilómetros parcial ou
premindo o interruptor basculante do MFA ⇒página 64, fig. 39 , pode-se
regressar ao indicador normal.
Com a ignição ligada pode-se consultar em qualquer altura o aviso de
serviço , premindo o botão de retorno do conta-quilómetros parcial durante
dois segundos.
Um serviço cujo prazo foi já ultrapassado é assinalado por um sinal de
menos à esquerda do número de quilómetros ou de dias.
Fig. 38 Indicação das
mudanças
A6
AB
altea_portugues.book Seite 63 Donnerstag, 12. Februar 2009 2:50 14
