Situações diversas

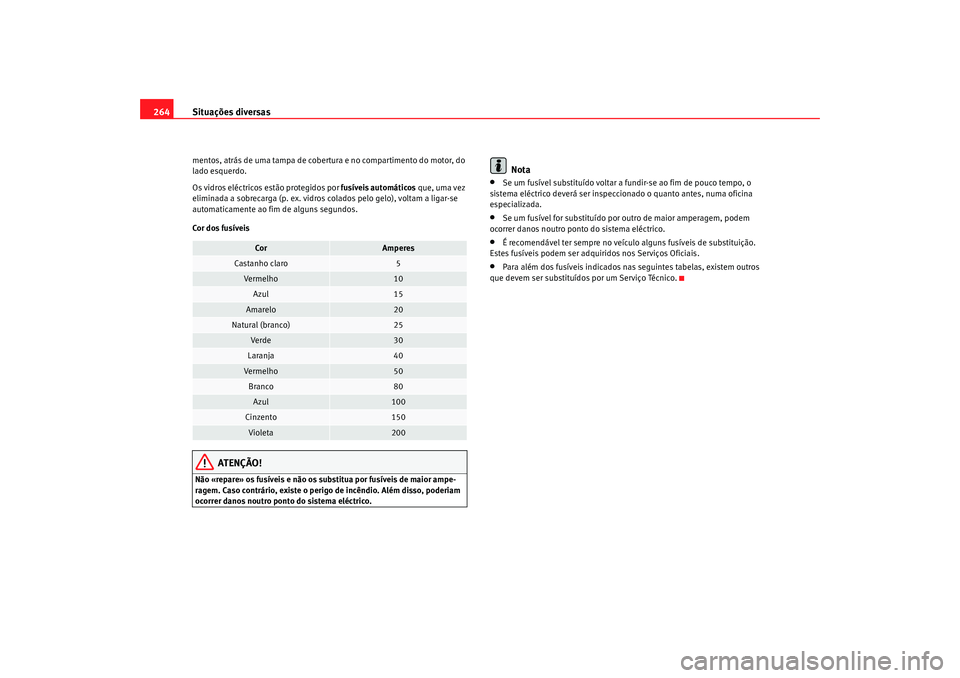

264mentos, atrás de uma tampa de cobertura e no compartimento do motor, do
lado esquerdo.
Os vidros eléctricos estão protegidos por fusíveis automáticos que, uma vez
eliminada a sobrecarga (p. ex. vidros colados pelo gelo), voltam a ligar-se
automaticamente ao fim de alguns segundos.
Cor dos fusíveis
ATENÇÃO!
Não «repare» os fusíveis e não os substitua por fusíveis de maior ampe-
ragem. Caso contrário, existe o perigo de incêndio. Além disso, poderiam
ocorrer danos noutro ponto do sistema eléctrico.
Nota
•
Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o
sistema eléctrico deverá ser inspeccionado o quanto antes, numa oficina
especializada.
•
Se um fusível for substituído por outro de maior amperagem, podem
ocorrer danos noutro ponto do sistema eléctrico.
•
É recomendável ter sempre no veículo alguns fusíveis de substituição.
Estes fusíveis podem ser adquiridos nos Serviços Oficiais.
•
Para além dos fusíveis indicados nas seguintes tabelas, existem outros
que devem ser substituídos por um Serviço Técnico.
Cor
Amperes
Castanho claro
5
Ve rm e lh o
10
Azul
15
Amarelo
20
Natural (branco)
25
Ve rd e
30
Laranja
40
Ve rm e lh o
50
Branco
80
Azul
100
Cinzento
150
Violeta
200
altea_portugues.book Seite 264 Donnerstag, 12. Februar 2009 2:50 14

Situações diversas265
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Localização dos fusíveis, lado esquerdo do painel de instrumentosFusíveisNúmero
Componente
Amperes
1
Livre
2
Livre
3
Livre
4
Livre
5
Livre
6
Livre
7
Livre
8
Livre
9
Airbag
5
10
Alimentação RSE (Ecrã tejadilho)
10
11
Livre
11
Livre
12
Farol de xénon esquerdo
10
13
Painel de instrumentos (nível do óleo)/Centralina
cablagem (BCM)/Aquecedor/ ABS, ESP/ Park
Pilot/ Gateway/Caudalímetro
5
14
Caixa de velocidades/Servo-direcção/Sensor luz
de travão/ Reboque/ ABS, ESP/ Haldex/ Interrup-
tor das luzes
10
15
Pára-brisas aquecidos/ Iluminação instrumentos
/ Centralina diagnóstico/Gestão motor/Aqueci-
mento adicional/Faróis AFS/Park Pilot
10
16
Farol de xénon direito
10
17
Gestão do motor
10
18
Livre
19
Livre
20
Park Pilot (Ajuda de estacionamento) / Alavanca
da caixa / Centralina ESP
10
21
Livre
22
Sensor alarme volumétrico/ Buzina alarme
5
23
Diagnóstico / Sensor de chuva/ Interruptor luzes
10
24
Livre
25
Acoplamento centralina caixa de velocidades
automática
20
26
Bomba de vácuo
20
27
Alimentação RSE (Ecrã tejadilho)
10
28
Motor limpa-vidros traseiro/ Centralina cablagem
20
29
Livre
30
To mad a / Isq u e i ro
20
31
Livre
32
Livre
33
Aquecedor
40
34
Livre
35
Livre
36
Gestão do motor
10
37
Gestão do motor
10
Número
Co mp on e n te
Amperes
altea_portugues.book Seite 265 Donnerstag, 12. Februar 2009 2:50 14

Situações diversas
266
Alguns dos consumidores eléctricos referidos na tabela fazem apenas parte
de determinadas versões do modelo ou são equipamentos opcionais.
Tenha em atenção que a presente tabela corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada. Se forem detec-
tadas diferenças, prevalecerão os dados indicados no autocolante no interior
da tampa dos fusíveis.Localização dos fusíveis, compartimento do motor, lado esquerdoFusíveis
38
Gestão do motor
10
39
Centralina reboque (gancho)
15
40
Centralina reboque (indicadores de direcção, tra-
vões e posição esquerda)
20
41
Centralina reboque (luz de nevoeiro, marcha atrás
e posição direita)
20
42
Centralina cablagem BCM
20
43
Pré-instalação reboque
40
44
Aquecimento do vidro traseiro
25
45
Levanta vidros dianteiros
30
46
Levanta-vidros traseiros
30
47
Motor (Calibrador, relé gasolina)
15
48
Centralina confort
20
49
Comandos aquecimento
40
50
Bancos aquecidos
30
51
Te c to d e a b ri r
20
52
Lava-faróis
20
53
Livre
20
54
Taxi (alimentação taxímetro)
5
55
Livre
20
56
Taxi (alimentação emissora)
15
57
Livre
58
Centralina do fecho centralizado
30
Número
Componente
Amperes
Número
Componente
Amperes
1
Limpa pára-brisas
20
2
Caixa de velocidades DQ200
30
3
Centralina da cablagem
5
4
ABS
20
5
Caixa de velocidades AQ
15
6
Painel de instrumentos/Coluna de direcção
5
7
Chave da ignição
40
8
Rádio
15
9
Telefone/Navegador tomtom
5
10
Gestão do motor
5
Gestão do motor
10
11
Livre
12
Central electrónica
5
altea_portugues.book Seite 266 Donnerstag, 12. Februar 2009 2:50 14

Situações diversas267
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

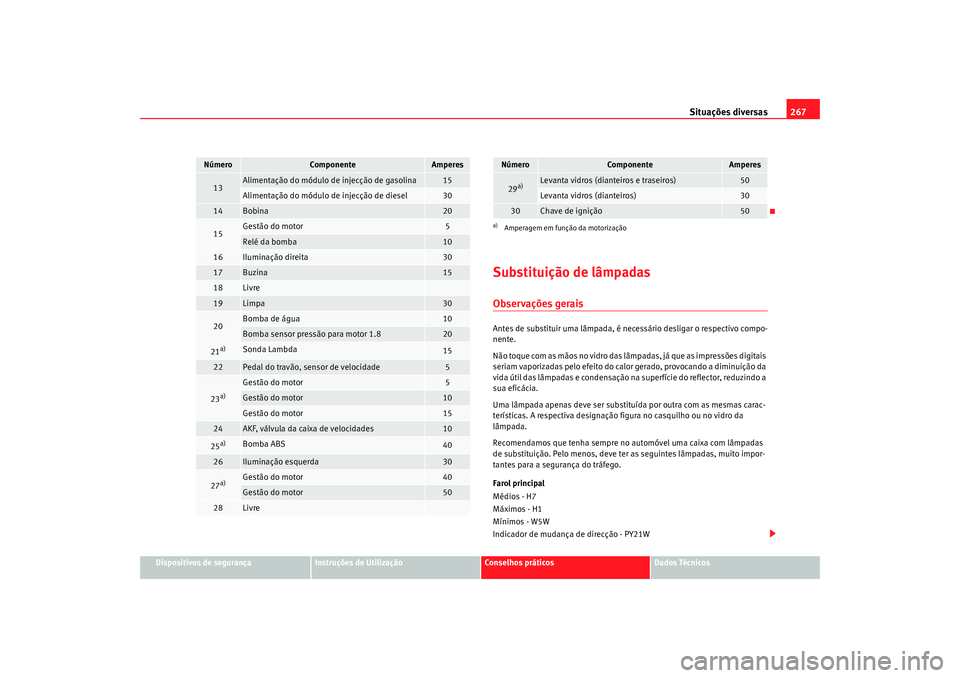

Substituição de lâmpadasObservações geraisAntes de substituir uma lâmpada, é necessário desligar o respectivo compo-
nente.
Não toque com as mãos no vidro das lâmpadas, já que as impressões digitais
seriam vaporizadas pelo efeito do calor gerado, provocando a diminuição da
vida útil das lâmpadas e condensação na superfície do reflector, reduzindo a
sua eficácia.
Uma lâmpada apenas deve ser substituída por outra com as mesmas carac-
terísticas. A respectiva designação figura no casquilho ou no vidro da
lâmpada.
Recomendamos que tenha sempre no automóvel uma caixa com lâmpadas
de substituição. Pelo menos, deve ter as seguintes lâmpadas, muito impor-
tantes para a segurança do tráfego.
Farol principal
Médios - H7
Máximos - H1
Mínimos - W5W
Indicador de mudança de direcção - PY21W
13
Alimentação do módulo de injecção de gasolina
15
Alimentação do módulo de injecção de diesel
30
14
Bobina
20
15
Gestão do motor
5
Relé da bomba
10
16
Iluminação direita
30
17
Buzina
15
18
Livre
19
Limpa
30
20
Bomba de água
10
Bomba sensor pressão para motor 1.8
20
21a)
Sonda Lambda
15
22
Pedal do travão, sensor de velocidade
5
23a)
Gestão do motor
5
Gestão do motor
10
Gestão do motor
15
24
AKF, válvula da caixa de velocidades
10
25a)
Bomba ABS
40
26
Iluminação esquerda
30
27a)
Gestão do motor
40
Gestão do motor
50
28
Livre
Número
Componente
Amperes
29a)
Levanta vidros (dianteiros e traseiros)
50
Levanta vidros (dianteiros)
30
30
Chave de ignição
50
a)Amperagem em função da motorizaçãoNúmero
Co mp on e n te
Amperes
altea_portugues.book Seite 267 Donnerstag, 12. Februar 2009 2:50 14

Situações diversas

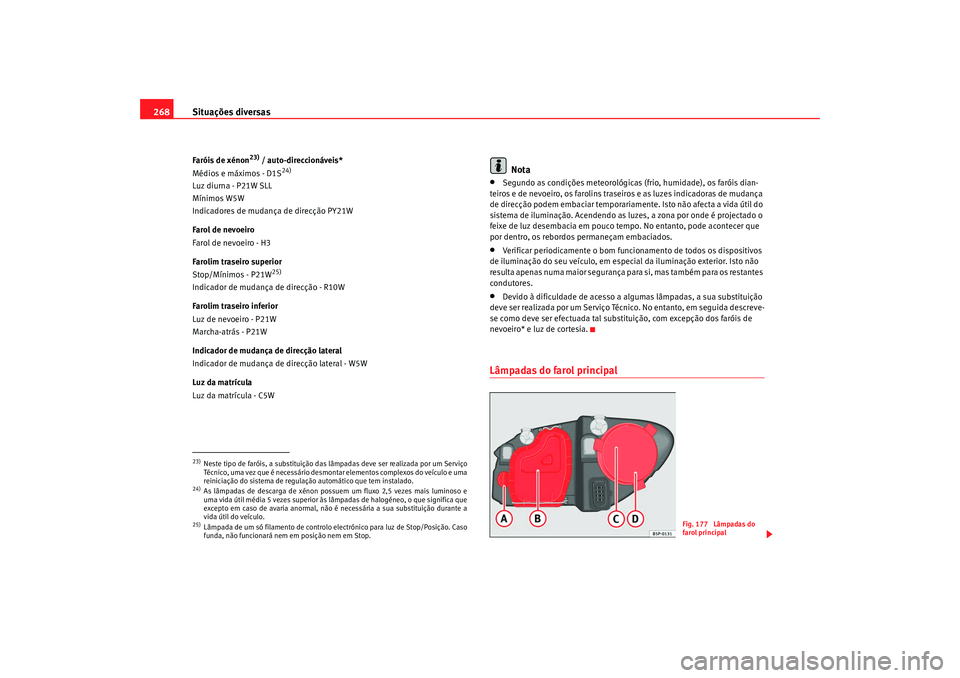

268Faróis de xénon
23) / auto-direccionáveis*
Médios e máximos - D1S
24)
Luz diurna - P21W SLL
Mínimos W5W
Indicadores de mudança de direcção PY21W
Farol de nevoeiro
Farol de nevoeiro - H3
Farolim traseiro superior
Stop/Mínimos - P21W
25)
Indicador de mudança de direcção - R10W
Farolim traseiro inferior
Luz de nevoeiro - P21W
Marcha-atrás - P21W
Indicador de mudança de direcção lateral
Indicador de mudança de direcção lateral - W5W
Luz da matrícula
Luz da matrícula - C5W
Nota
•
Segundo as condições meteorológicas (frio, humidade), os faróis dian-
teiros e de nevoeiro, os farolins traseiros e as luzes indicadoras de mudança
de direcção podem embaciar temporariamente. Isto não afecta a vida útil do
sistema de iluminação. Acendendo as luzes, a zona por onde é projectado o
feixe de luz desembacia em pouco tempo. No entanto, pode acontecer que
por dentro, os rebordos permaneçam embaciados.
•
Verificar periodicamente o bom funcionamento de todos os dispositivos
de iluminação do seu veículo, em especial da iluminação exterior. Isto não
resulta apenas numa maior segurança para si, mas também para os restantes
condutores.
•
Devido à dificuldade de acesso a algumas lâmpadas, a sua substituição
deve ser realizada por um Serviço Técnico. No entanto, em seguida descreve-
se como deve ser efectuada tal substituição, com excepção dos faróis de
nevoeiro* e luz de cortesia.
Lâmpadas do farol principal
23)Neste tipo de faróis, a substituição das lâmpadas deve ser realizada por um Serviço
Técnico, uma vez que é necessário desmontar elementos complexos do veículo e uma
reiniciação do sistema de regulação automático que tem instalado.24)As lâmpadas de descarga de xénon possuem um fluxo 2,5 vezes mais luminoso e
uma vida útil média 5 vezes superior às lâmpadas de halogéneo, o que significa que
excepto em caso de avaria anormal, não é necessária a sua substituição durante a
vida útil do veículo.25)Lâmpada de um só filamento de controlo electrónico para luz de Stop/Posição. Caso
funda, não funcionará nem em posição nem em Stop.
Fig. 177 Lâmpadas do
farol principal
altea_portugues.book Seite 268 Donnerstag, 12. Februar 2009 2:50 14

Situações diversas269
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Indicador de mudança de direcção
Médios
Máximos
Luz de presença

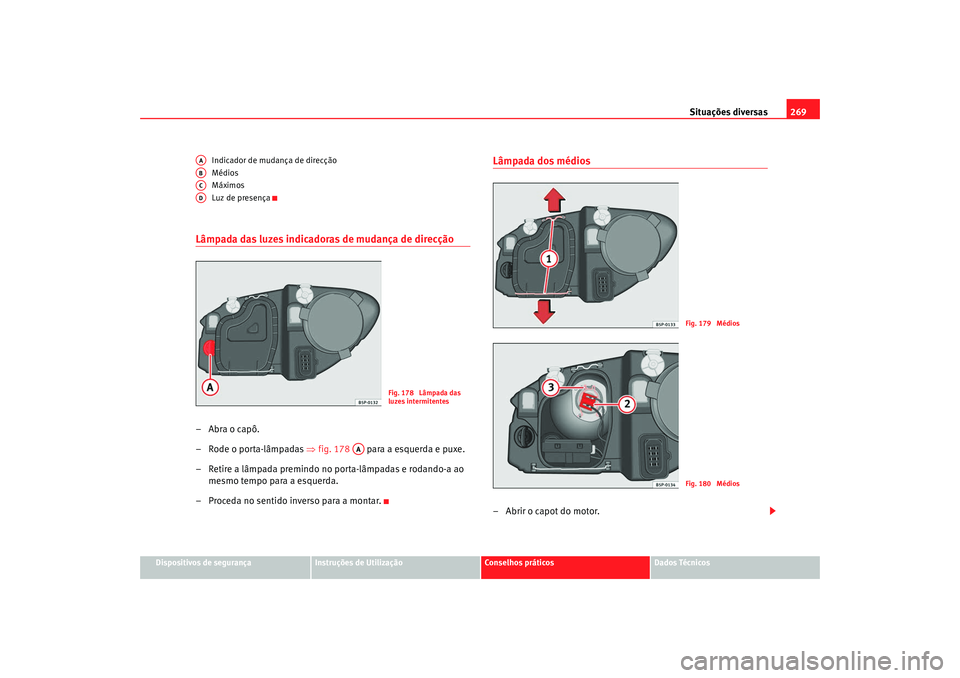

Lâmpada das luzes indicadoras de mudança de direcção–Abra o capô.
– Rode o porta-lâmpadas ⇒
fig. 178 para a esquerda e puxe.
– Retire a lâmpada premindo no porta-lâmpadas e rodando-a ao mesmo tempo para a esquerda.
– Proceda no sentido inverso para a montar.
Lâmpada dos médios–Abrir o capot do motor.
AAABACAD
Fig. 178 Lâmpada das
luzes intermitentes
AA
Fig. 179 MédiosFig. 180 Médios
altea_portugues.book Seite 269 Donnerstag, 12. Februar 2009 2:50 14

Situações diversas
270

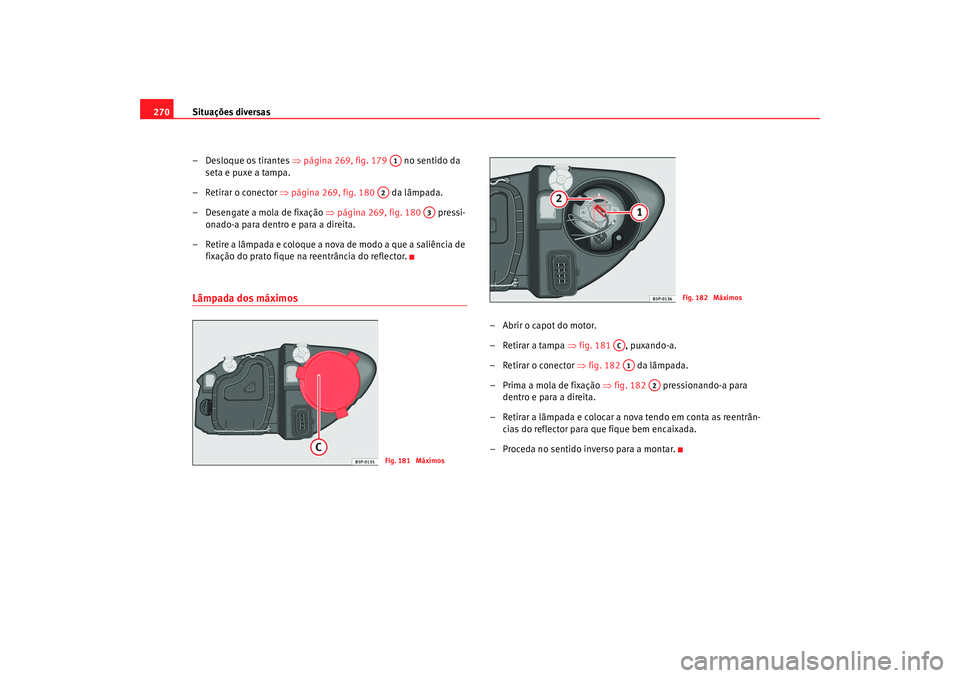

– Desloque os tirantes ⇒página 269, fig. 179 no sentido da
seta e puxe a tampa.
– Retirar o conector ⇒página 269, fig. 180 da lâmpada.
– Desengate a mola de fixação ⇒página 269, fig. 180 pressi-
onado-a para dentro e para a direita.
– Retire a lâmpada e coloque a nova de modo a que a saliência de fixação do prato fique na reentrância do reflector.Lâmpada dos máximos
– Abrir o capot do motor.
– Retirar a tampa ⇒fig. 181 , puxando-a.
– Retirar o conector ⇒fig. 182 da lâmpada.
– Prima a mola de fixação ⇒fig. 182 pressionando-a para
dentro e para a direita.
– Retirar a lâmpada e colocar a nova tendo em conta as reentrân- cias do reflector para que fique bem encaixada.
– Proceda no sentido inverso para a montar.
A1
A2
A3
Fig. 181 Máximos
Fig. 182 Máximos
ACA1
A2
altea_portugues.book Seite 270 Donnerstag, 12. Februar 2009 2:50 14

Situações diversas271
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

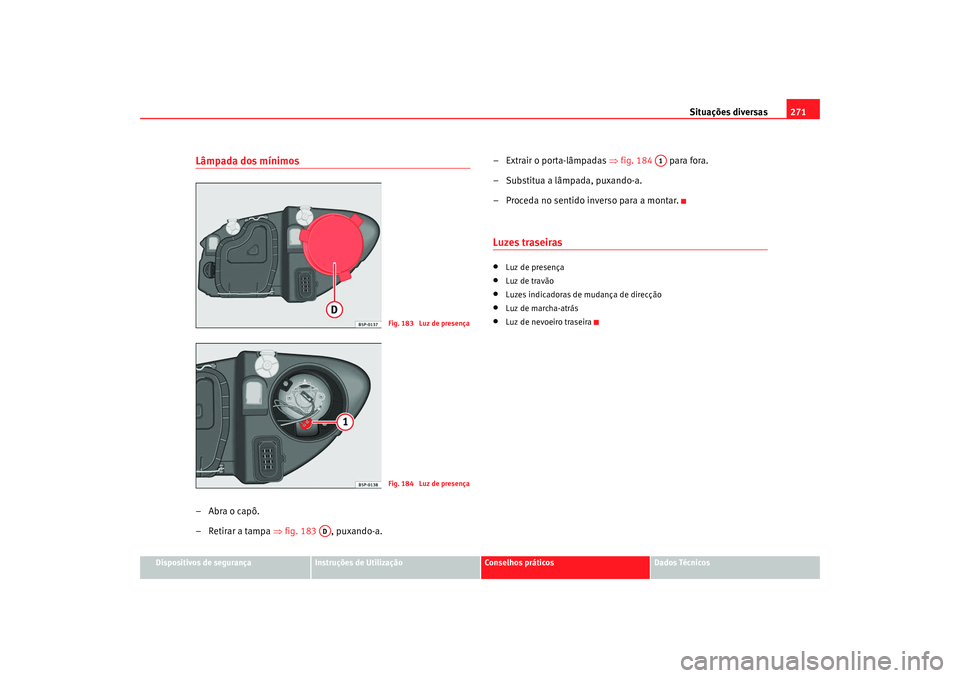

Lâmpada dos mínimos–Abra o capô.
– Retirar a tampa ⇒fig. 183 , puxando-a. – Extrair o porta-lâmpadas
⇒fig. 184 para fora.
– Substitua a lâmpada, puxando-a.
– Proceda no sentido inverso para a montar.
Luzes traseiras•
Luz de presença
•
Luz de travão
•
Luzes indicadoras de mudança de direcção
•
Luz de marcha-atrás
•
Luz de nevoeiro traseira
Fig. 183 Luz de presençaFig. 184 Luz de presença
AD
A1
