2009 Seat Altea Manual do proprietário (in Portuguese)

Climatização
160Recirculação do ar

No modo de recirculação do ar ligado, evita-se a entrada de cheiros fortes
no habitáculo, como os que são frequentes por exemplo na travessia de um
túnel ou num engarrafamento ⇒.
Com baixas temperaturas no exterior, a recirculação do ar aumenta a
potência de aquecimento, uma vez que é o ar do habitáculo que é aquecido
e não o ar exterior.
Distribuição do ar
Regulador para orientar o caudal de ar na direcção pretendida. – Saída do ar orientada para o pára-brisas. Caso esteja activada a saída
de ar pelo pára-brisas e se pressione o botão da recirculação, esta fica acti-
vada. Activada a recirculação, caso se pressione o botão de distribuição de
ar pelo pára-brisas, é desactivada a recirculação. Por motivos de segurança,
não é aconselhável ligar a recirculação de ar. – Saída do ar orientada para o tórax. – Saída do ar orientada para a zona dos pés. – Saída do ar orientada para o pára-brisas e para a zona dos pés.
Ve n tila dor
Com o interruptor pode-se regular o caudal do ar em 4 níveis. A baixa velo-
cidade o ventilador deve funcionar também sempre num nível baixo.
ATENÇÃO!
•
Para assegurar a segurança rodoviária, é importante que todas as
janelas estejam limpas de gelo e neve e desembaciadas. Só assim estarão
reunidas as melhores condições de visibilidade. Familiarize-se, por isso,
com o correcto manuseamento do aquecimento e da ventilação bem como
com a desumidificação/desembaciamento dos vidros.
•
Com a recirculação de ar ligada, não entra ar fresco exterior no interior
do veículo. Além disso, se o sistema de aquecimento estiver desligado, os vidros poderão embaciar-se rapidamente. Assim, a recirculação do ar não
deve permanecer ligada durante muito tempo – perigo de acidente!
Nota
Respeite também as instruções gerais
⇒página 170.
A3
A4
A5
ATENÇÃO! Continuação
altea_portugues.book Seite 160 Donnerstag, 12. Februar 2009 2:50 14

Climatização161
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

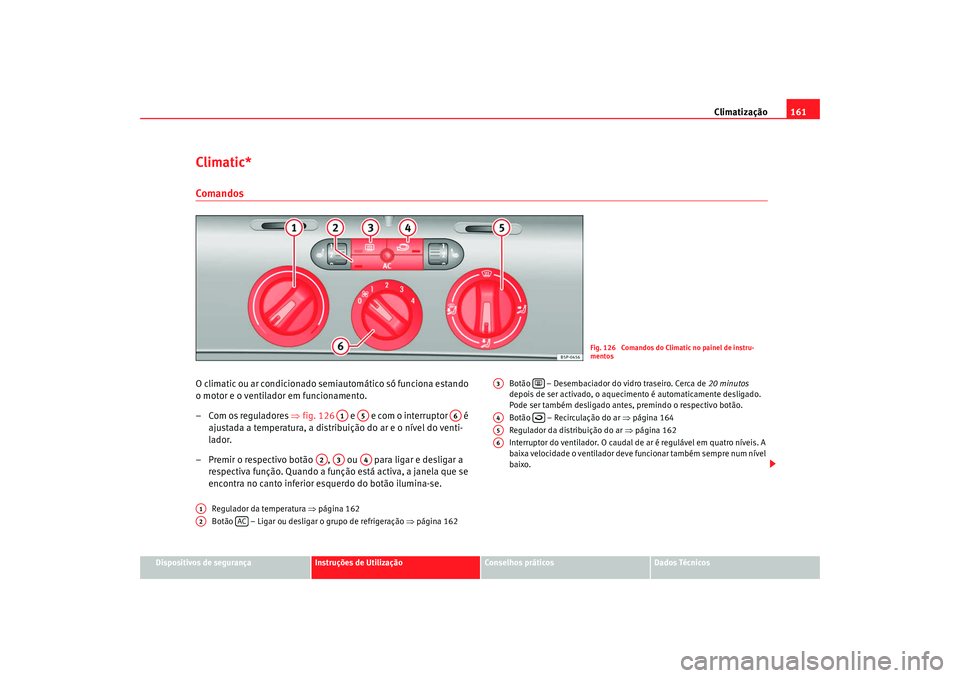

Climatic*ComandosO climatic ou ar condicionado semiautomático só funciona estando
o motor e o ventilador em funcionamento.
– Com os reguladores ⇒ fig. 126 e e com o interruptor é
ajustada a temperatura, a distribuição do ar e o nível do venti-
lador.
– Premir o respectivo botão , ou para ligar e desligar a respectiva função. Quando a função está activa, a janela que se
encontra no canto inferior esquerdo do botão ilumina-se.
Regulador da temperatura ⇒página 162
Botão – Ligar ou desligar o grupo de refrigeração ⇒página 162 Botão – Desembaciador do vidro traseiro. Cerca de
20 minutos
depois de ser activado, o aquecimento é automaticamente desligado.
Pode ser também desligado antes, premindo o respectivo botão.
Botão – Recirculação do ar ⇒página 164
Regulador da distribuição do ar ⇒página 162
Interruptor do ventilador. O caudal de ar é regulável em quatro níveis. A
baixa velocidade o ventilador deve funcionar também sempre num nível
baixo.
Fig. 126 Comandos do Climatic no painel de instru-
mentos
A1
A5
A6
A2
A3
A4
A1A2
AC
A3

A4

A5A6
altea_portugues.book Seite 161 Donnerstag, 12. Februar 2009 2:50 14

Climatização
162

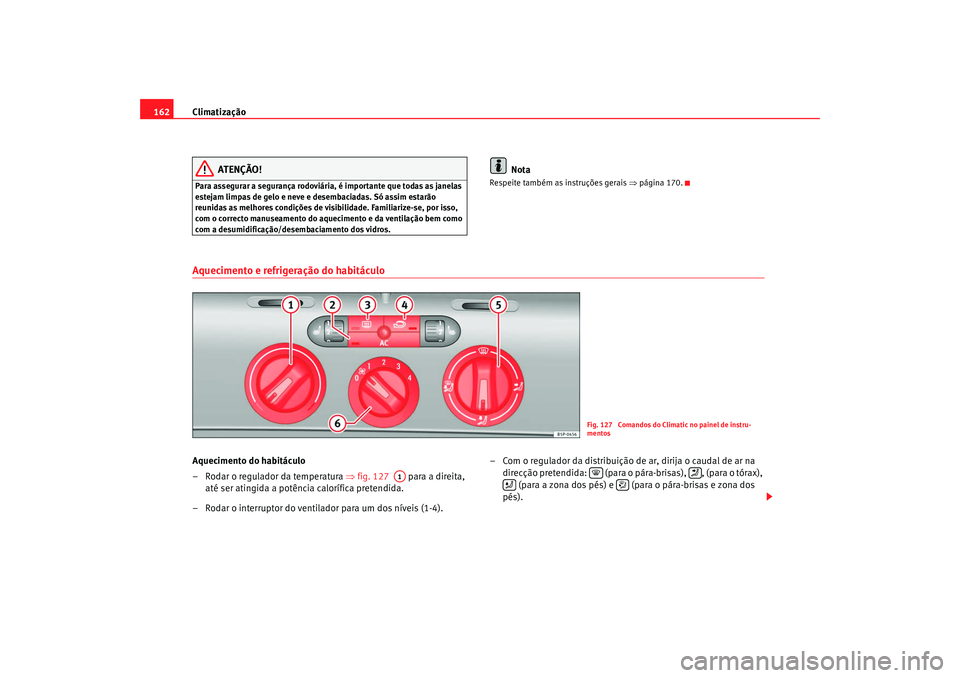

ATENÇÃO!
Para assegurar a segurança rodoviária, é importante que todas as janelas
estejam limpas de gelo e neve e desembaciadas. Só assim estarão
reunidas as melhores condições de visibilidade. Familiarize-se, por isso,
com o correcto manuseamento do aquecimento e da ventilação bem como
com a desumidificação/desembaciamento dos vidros.
Nota
Respeite também as instruções gerais ⇒página 170.
Aquecimento e refrigeração do habitáculoAquecimento do habitáculo
– Rodar o regulador da temperatura ⇒ fig. 127 para a direita,
até ser atingida a potência calorífica pretendida.
– Rodar o interruptor do ventilador para um dos níveis (1-4). – Com o regulador da distribuição de ar, dirija o caudal de ar na
direcção pretendida: (para o pára-brisas), , (para o tórax), (para a zona dos pés) e (para o pára-brisas e zona dos
pés).
Fig. 127 Comandos do Climatic no painel de instru-
mentos
A1




altea_portugues.book Seite 162 Donnerstag, 12. Februar 2009 2:50 14

Climatização163
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

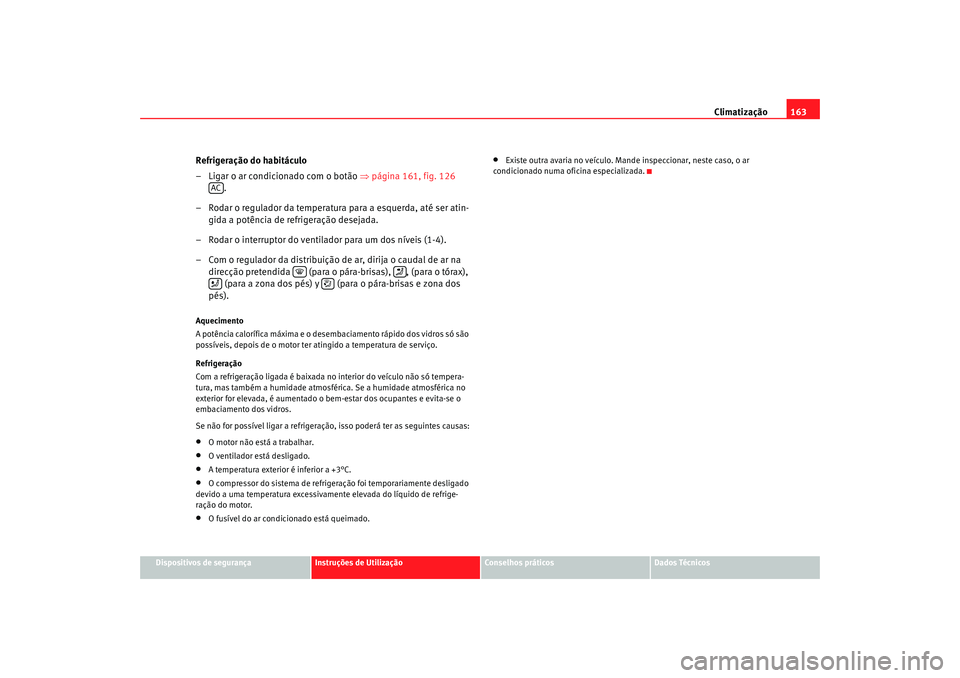

Refrigeração do habitáculo
– Ligar o ar condicionado com o botão ⇒página 161, fig. 126
.
– Rodar o regulador da temperatura para a esquerda, até ser atin- gida a potência de refrigeração desejada.
– Rodar o interruptor do ventilador para um dos níveis (1-4).
– Com o regulador da distribuição de ar, dirija o caudal de ar na direcção pretendida (para o pára-brisas), , (para o tórax), (para a zona dos pés) y (para o pára-brisas e zona dos
pés).Aquecimento
A potência calorífica máxima e o desembaciamento rápido dos vidros só são
possíveis, depois de o motor ter atingido a temperatura de serviço.
Refrigeração
Com a refrigeração ligada é baixada no interior do veículo não só tempera-
tura, mas também a humidade atmosférica. Se a humidade atmosférica no
exterior for elevada, é aumentado o bem-estar dos ocupantes e evita-se o
embaciamento dos vidros.
Se não for possível ligar a refrigeração, isso poderá ter as seguintes causas:•
O motor não está a trabalhar.
•
O ventilador está desligado.
•
A temperatura exterior é inferior a +3°C.
•
O compressor do sistema de refrigeração foi temporariamente desligado
devido a uma temperatura excessivamente elevada do líquido de refrige-
ração do motor.
•
O fusível do ar condicionado está queimado.
•
Existe outra avaria no veículo. Mande inspeccionar, neste caso, o ar
condicionado numa oficina especializada.
AC




altea_portugues.book Seite 163 Donnerstag, 12. Februar 2009 2:50 14

Climatização

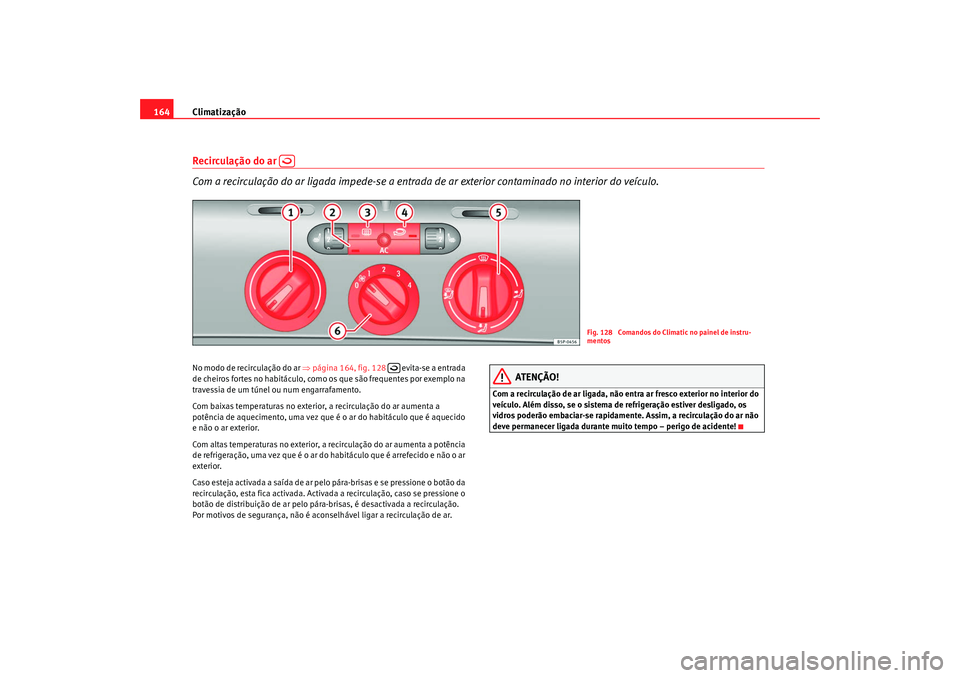

164Recirculação do ar
Com a recirculação do ar ligada impede-se a entrada de ar exterior contaminado no interior do veículo.No modo de recirculação do ar ⇒página 164, fig. 128 evita-se a entrada
de cheiros fortes no habitáculo, como os que são frequentes por exemplo na
travessia de um túnel ou num engarrafamento.
Com baixas temperaturas no exterior, a recirculação do ar aumenta a
potência de aquecimento, uma vez que é o ar do habitáculo que é aquecido
e não o ar exterior.
Com altas temperaturas no exterior, a recirculação do ar aumenta a potência
de refrigeração, uma vez que é o ar do habitáculo que é arrefecido e não o ar
exterior.
Caso esteja activada a saída de ar pelo pára-brisas e se pressione o botão da
recirculação, esta fica activada. Activada a recirculação, caso se pressione o
botão de distribuição de ar pelo pára-brisas, é desactivada a recirculação.
Por motivos de segurança, não é aconselhável ligar a recirculação de ar.
ATENÇÃO!
Com a recirculação de ar ligada, não entra ar fresco exterior no interior do
veículo. Além disso, se o sistema de refrigeração estiver desligado, os
vidros poderão embaciar-se rapidamente. Assim, a recirculação do ar não
deve permanecer ligada durante muito tempo – perigo de acidente!

Fig. 128 Comandos do Climatic no painel de instru-
mentos

altea_portugues.book Seite 164 Donnerstag, 12. Februar 2009 2:50 14

Climatização165
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

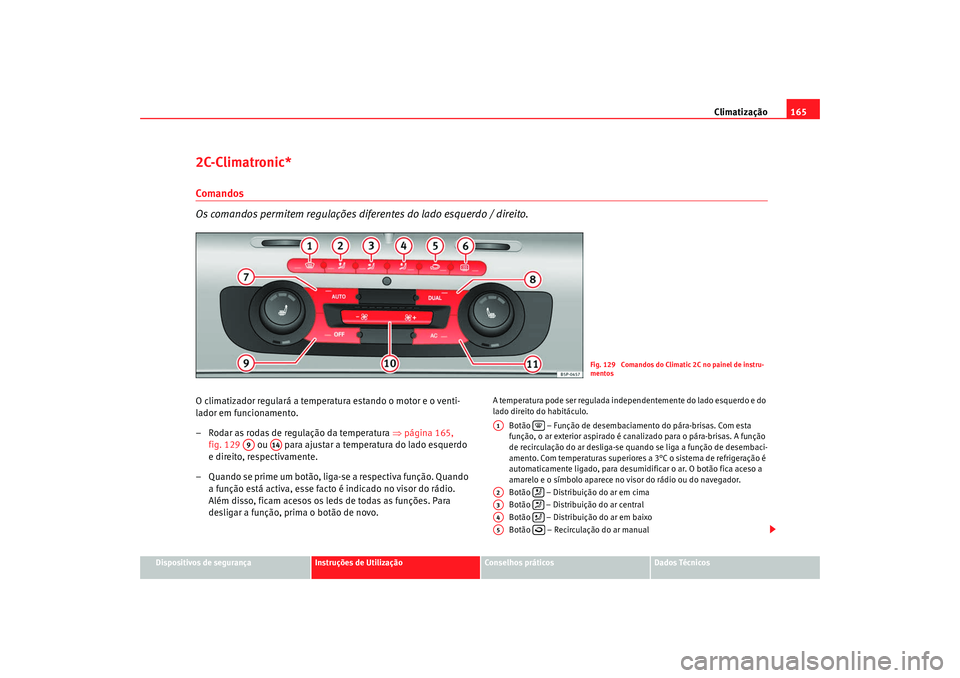

2C-Climatronic*Comandos
Os comandos permitem regulações diferentes do lado esquerdo / direito.O climatizador regulará a temperatura estando o motor e o venti-
lador em funcionamento.
– Rodar as rodas de regulação da temperatura ⇒página 165,
fig. 129 ou para ajustar a temperatura do lado esquerdo
e direito, respectivamente.
– Quando se prime um botão, liga-se a respectiva função. Quando a função está activa, esse facto é indicado no visor do rádio.
Além disso, ficam acesos os leds de todas as funções. Para
desligar a função, prima o botão de novo.
A temperatura pode ser regulada independentemente do lado esquerdo e do
lado direito do habitáculo.
Botão – Função de desembaciamento do pára-brisas. Com esta
função, o ar exterior aspirado é canalizado para o pára-brisas. A função
de recirculação do ar desliga-se quando se liga a função de desembaci-
amento. Com temperaturas superiores a 3°C o sistema de refrigeração é
automaticamente ligado, para desumidificar o ar. O botão fica aceso a
amarelo e o símbolo aparece no visor do rádio ou do navegador.
Botão – Distribuição do ar em cima
Botão – Distribuição do ar central
Botão – Distribuição do ar em baixo
Botão – Recirculação do ar manual
Fig. 129 Comandos do Climatic 2C no painel de instru-
mentos
A9
A14
A1

A2

A3

A4

A5

altea_portugues.book Seite 165 Donnerstag, 12. Februar 2009 2:50 14

Climatização
166

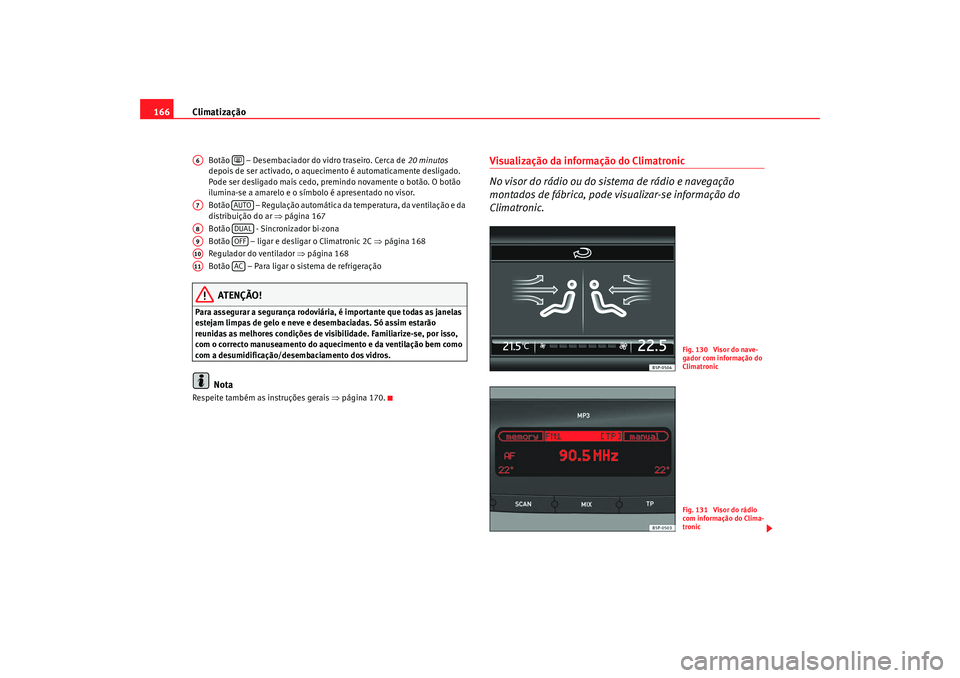

Botão – Desembaciador do vidro traseiro. Cerca de 20 minutos
depois de ser activado, o aquecimento é automaticamente desligado.
Pode ser desligado mais cedo, premindo novamente o botão. O botão
ilumina-se a amarelo e o símbolo é apresentado no visor.
Botão – Regulação automática da temperatura, da ventilação e da
distribuição do ar ⇒página 167
Botão - Sincronizador bi-zona
Botão – ligar e desligar o Climatronic 2C ⇒página 168
Regulador do ventilador ⇒página 168
Botão – Para ligar o sistema de refrigeraçãoATENÇÃO!
Para assegurar a segurança rodoviária, é importante que todas as janelas
estejam limpas de gelo e neve e desembaciadas. Só assim estarão
reunidas as melhores condições de visibilidade. Familiarize-se, por isso,
com o correcto manuseamento do aquecimento e da ventilação bem como
com a desumidificação/desembaciamento dos vidros.
Nota
Respeite também as instruções gerais ⇒página 170.
Visualização da informação do Climatronic
No visor do rádio ou do sistema de rádio e navegação
montados de fábrica, pode visualizar-se informação do
Climatronic.
A6

A7
AUTO
A8
DUAL
A9
OFF
A10A11
AC
Fig. 130 Visor do nave-
gador com informação do
ClimatronicFig. 131 Visor do rádio
com informação do Clima-
tronic
altea_portugues.book Seite 166 Donnerstag, 12. Februar 2009 2:50 14

Climatização167
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

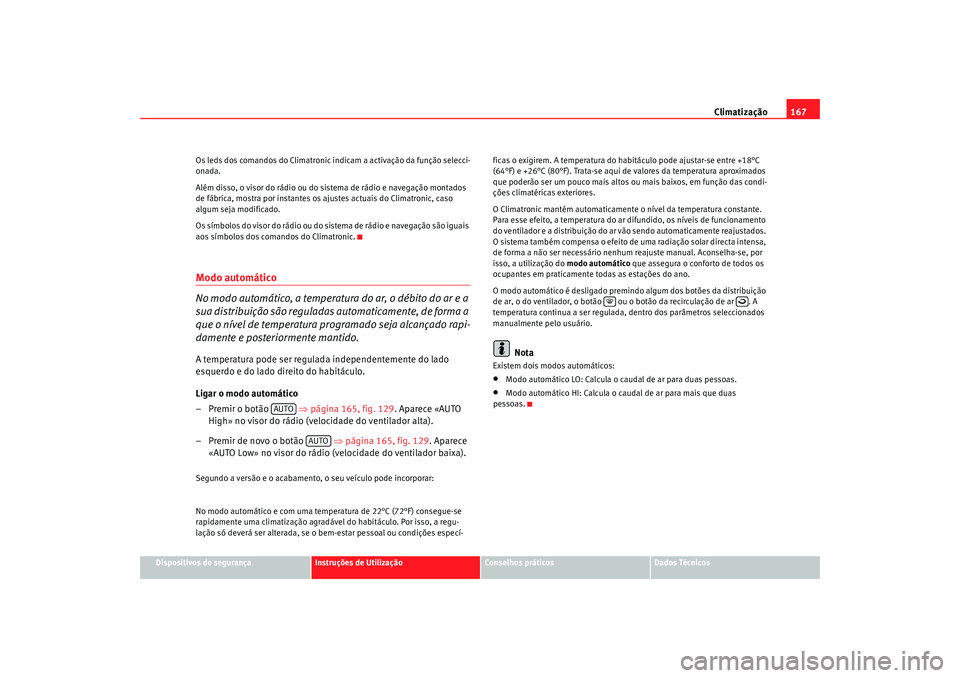

Os leds dos comandos do Climatronic indicam a activação da função selecci-
onada.
Além disso, o visor do rádio ou do sistema de rádio e navegação montados
de fábrica, mostra por instantes os ajustes actuais do Climatronic, caso
algum seja modificado.
Os símbolos do visor do rádio ou do sistema de rádio e navegação são iguais
aos símbolos dos comandos do Climatronic.
Modo automático
No modo automático, a temperatur
a do ar, o débito do ar e a
sua distribuição são reguladas automaticamente, de forma a
que o nível de temperatura programado seja alcançado rapi-
damente e posteriormente mantido.A temperatura pode ser regulada independentemente do lado
esquerdo e do lado direito do habitáculo.
Ligar o modo automático
– Premir o botão ⇒página 165, fig. 129 . Aparece «AUTO
High» no visor do rádio (velocidade do ventilador alta).
– Premir de novo o botão ⇒página 165, fig. 129 . Aparece
«AUTO Low» no visor do rádio (velocidade do ventilador baixa).Segundo a versão e o acabamento, o seu veículo pode incorporar:
No modo automático e com uma temperatura de 22°C (72°F) consegue-se
rapidamente uma climatização agradável do habitáculo. Por isso, a regu-
lação só deverá ser alterada, se o bem-estar pessoal ou condições especí- ficas o exigirem. A temperatura do habitáculo pode ajustar-se entre +18°C
(64°F) e +26°C (80°F). Trata-se aqui de valores da temperatura aproximados
que poderão ser um pouco mais altos ou mais baixos, em função das condi-
ções climatéricas exteriores.
O Climatronic mantém automaticamente o nível da temperatura constante.
Para esse efeito, a temperatura do ar difundido, os níveis de funcionamento
do ventilador e a distribuição do ar vão sendo automaticamente reajustados.
O sistema também compensa o efeito de uma radiação solar directa intensa,
de forma a não ser necessário nenhum reajuste manual. Aconselha-se, por
isso, a utilização do
modo automático que assegura o conforto de todos os
ocupantes em praticamente todas as estações do ano.
O modo automático é desligado premindo algum dos botões da distribuição
de ar, o do ventilador, o botão ou o botão da recirculação de ar . A
temperatura continua a ser regulada, dentro dos parâmetros seleccionados
manualmente pelo usuário.
Nota
Existem dois modos automáticos:•
Modo automático LO: Calcula o caudal de ar para duas pessoas.
•
Modo automático HI: Calcula o caudal de ar para mais que duas
pessoas.
AUTO
AUTO


altea_portugues.book Seite 167 Donnerstag, 12. Februar 2009 2:50 14
