2009 Peugeot Partner Tepee Manuale del proprietario (in Italian)

139
GUIDA RAPIDA
7
Sostituzione di una lampadina

3. Indicatori di direzione
Tipo B , PY 21 W - 21 W (ambra)
- Togliere il coperchio tirando sulla linguetta in gomma morbida.
- Girare il porta lampada di un quarto di giro, in senso antiorario.
- Rimuovere la lampada premendovi leggermente sopra e
girando in senso antiorario.
- Sostituire la lampada.
- Verifi care che il coperchio sia rimesso bene su tutta la periferia,
per garantire la tenuta.

2. Luci di posizione
Tipo A , W 5 W - 5 W
- Rimuovere il coperchio tirando la linguetta in gomma morbida.
- Estrarre il portalampada montato a pressione tirando il connettore.
- Sostituire la lampada.
- Rimettere bene il coperchio su tutta la periferia, per garantire la
tenuta.

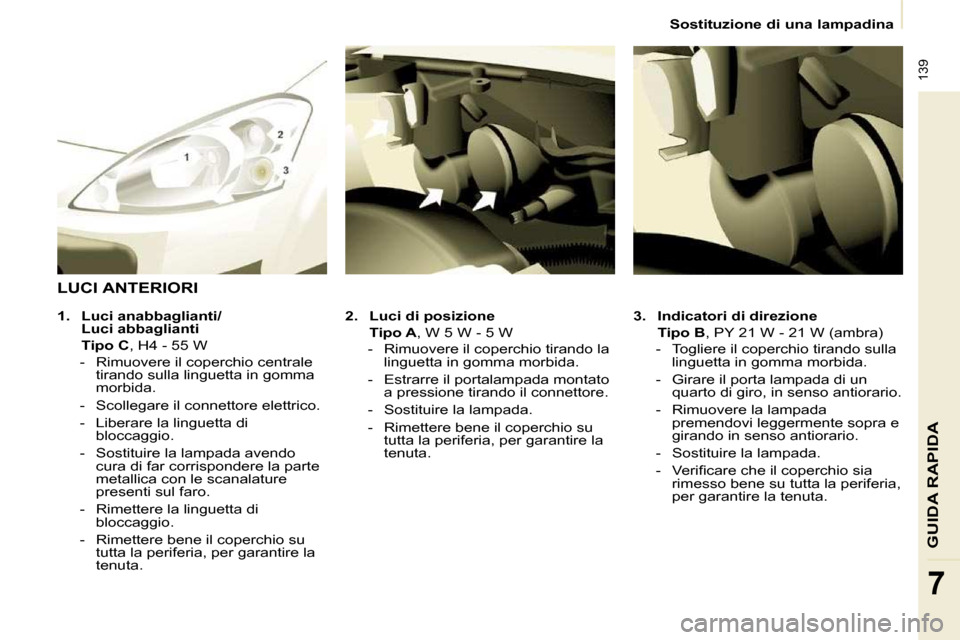

LUCI ANTERIORI

1. Luci anabbaglianti/
Luci abbaglianti
Tipo C , H4 - 55 W
- Rimuovere il coperchio centrale tirando sulla linguetta in gomma
morbida.
- Scollegare il connettore elettrico.
- Liberare la linguetta di bloccaggio.
- Sostituire la lampada avendo cura di far corrispondere la parte
metallica con le scanalature
presenti sul faro.
- Rimettere la linguetta di bloccaggio.
- Rimettere bene il coperchio su tutta la periferia, per garantire la
tenuta.

140
Sostituzione di una lampadina

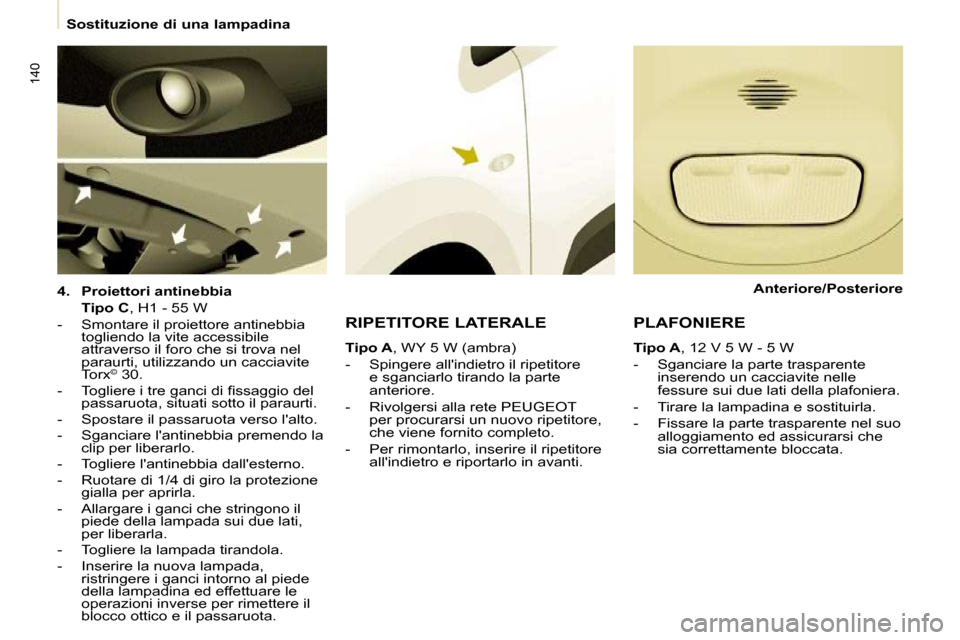

4. Proiettori antinebbia
Tipo C , H1 - 55 W
- Smontare il proiettore antinebbia togliendo la vite accessibile
attraverso il foro che si trova nel
paraurti, utilizzando un cacciavite
Torx ©
30.
- Togliere i tre ganci di fi ssaggio del passaruota, situati sotto il paraurti.
- Spostare il passaruota verso l'alto.
- Sganciare l'antinebbia premendo la clip per liberarlo.
- Togliere l'antinebbia dall'esterno.
- Ruotare di 1/4 di giro la protezione gialla per aprirla.
- Allargare i ganci che stringono il piede della lampada sui due lati,
per liberarla.
- Togliere la lampada tirandola.
- Inserire la nuova lampada, ristringere i ganci intorno al piede
della lampadina ed effettuare le
operazioni inverse per rimettere il
blocco ottico e il passaruota. RIPETITORE LATERALE

Tipo A , WY 5 W (ambra)
- Spingere all'indietro il ripetitore e sganciarlo tirando la parte
anteriore.
- Rivolgersi alla rete PEUGEOT per procurarsi un nuovo ripetitore,
che viene fornito completo.
- Per rimontarlo, inserire il ripetitore all'indietro e riportarlo in avanti. PLAFONIERE

Tipo A , 12 V 5 W - 5 W
- Sganciare la parte trasparente inserendo un cacciavite nelle
fessure sui due lati della plafoniera.
- Tirare la lampadina e sostituirla.
- Fissare la parte trasparente nel suo alloggiamento ed assicurarsi che
sia correttamente bloccata.
Anteriore/Posteriore

141
GUIDA RAPIDA
7
Sostituzione di una lampadina

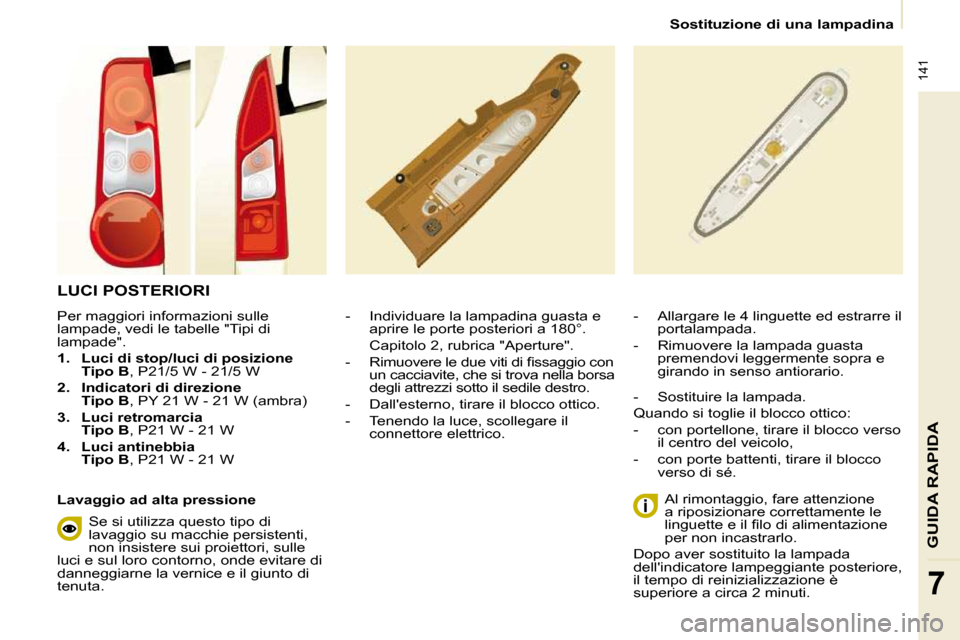

LUCI POSTERIORI
- Individuare la lampadina guasta e aprire le porte posteriori a 180°.
Capitolo 2, rubrica "Aperture".
- Rimuovere le due viti di fi ssaggio con un cacciavite, che si trova nella borsa
degli attrezzi sotto il sedile destro.
- Dall'esterno, tirare il blocco ottico.
- Tenendo la luce, scollegare il connettore elettrico.
Al rimontaggio, fare attenzione
a riposizionare correttamente le
linguette e il fi lo di alimentazione
per non incastrarlo.
Dopo aver sostituito la lampada
dell'indicatore lampeggiante posteriore,
il tempo di reinizializzazione è
superiore a circa 2 minuti.
- Allargare le 4 linguette ed estrarre il
portalampada.
- Rimuovere la lampada guasta premendovi leggermente sopra e
girando in senso antiorario.
Per maggiori informazioni sulle
lampade, vedi le tabelle "Tipi di
lampade".

1. Luci di stop/luci di posizione

Tipo B , P21/5 W - 21/5 W

2. Indicatori di direzione

Tipo B , PY 21 W - 21 W (ambra)

3. Luci retromarcia

Tipo B , P21 W - 21 W

4. Luci antinebbia
Tipo B , P21 W - 21 W - Sostituire la lampada.

Quando si toglie il blocco ottico:
- con portellone, tirare il blocco verso
il centro del veicolo,
- con porte battenti, tirare il blocco verso di sé.
Lavaggio ad alta pressione Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui proiettori, sulle
luci e sul loro contorno, onde evitare di
danneggiarne la vernice e il giunto di
tenuta.

142
Sostituzione di una lampadina

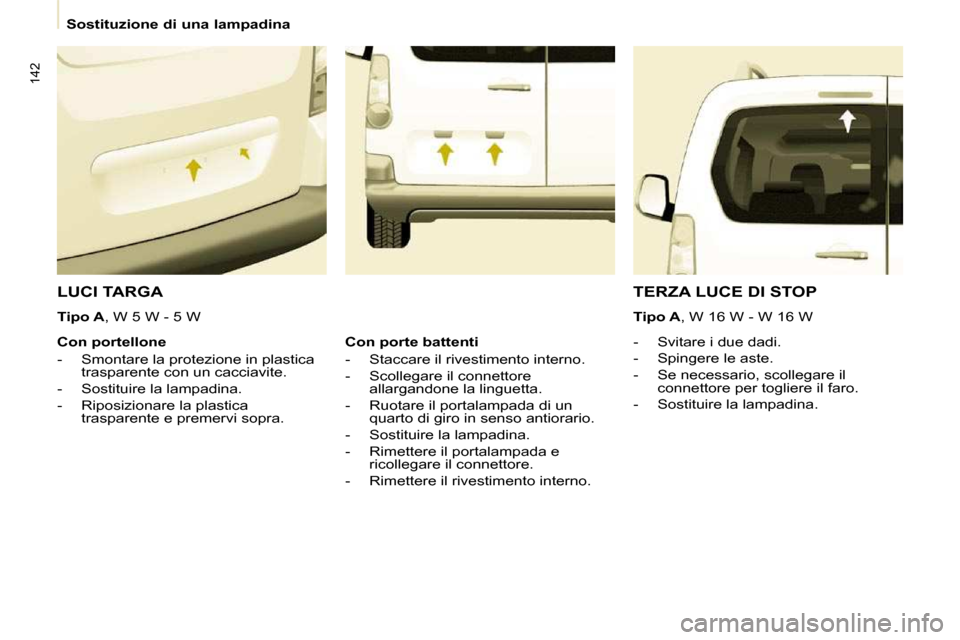

LUCI TARGA
- Svitare i due dadi.
- Spingere le aste.
- Se necessario, scollegare il connettore per togliere il faro.
- Sostituire la lampadina.
Con portellone
- Smontare la protezione in plastica
trasparente con un cacciavite.
- Sostituire la lampadina.
- Riposizionare la plastica trasparente e premervi sopra.
TERZA LUCE DI STOP

Tipo A , W 16 W - W 16 W
Con porte battenti
- Staccare il rivestimento interno.
- Scollegare il connettore allargandone la linguetta.
- Ruotare il portalampada di un quarto di giro in senso antiorario.
- Sostituire la lampadina.
- Rimettere il portalampada e ricollegare il connettore.
- Rimettere il rivestimento interno.

Tipo A , W 5 W - 5 W

143
GUIDA RAPIDA
7
Sostituzione di un fusibile
SOSTITUIRE UN FUSIBILE
Le scatole dei fusibili sono situate:
- nella parte inferiore sinistra della plancia di bordo (dietro il
coperchio),
- nel vano motore (accanto alla batteria).
Vengono fornite le descrizioni dei soli
fusibili che possono essere sostituiti
dal conducente con la pinza e i fusibili
forniti, situati dietro il vano portaoggetti
della plancia di bordo, lato destro. Per
qualsiasi altro intervento, rivolgersi alla
rete PEUGEOT .
Smontaggio e montaggio di un
fusibile
Sostituire sempre un fusibile guasto
con un fusibile dello stesso calibro.
Avviso ai professionisti: per avere
informazioni complete sui fusibili
e i relè, consultare gli schemi
elettrici dei "Metodi" tramite la Rete.
PEUGEOT declina qualsiasi
responsabilità per spese o guasti
derivanti dall'installazione di accessori
ausiliari non forniti, non raccomandati
dalla rete PEUGEOT e non montati
secondo le sue istruzioni, in particolare
quando il consumo di tutti gli
apparecchi supplementari collegati
supera i 10 milliampère. Prima di sostituire un fusibile,
è necessario conoscere la causa
del guasto e rimediarvi.
- Utilizzare la pinza.

144
Sostituzione di un fusibile

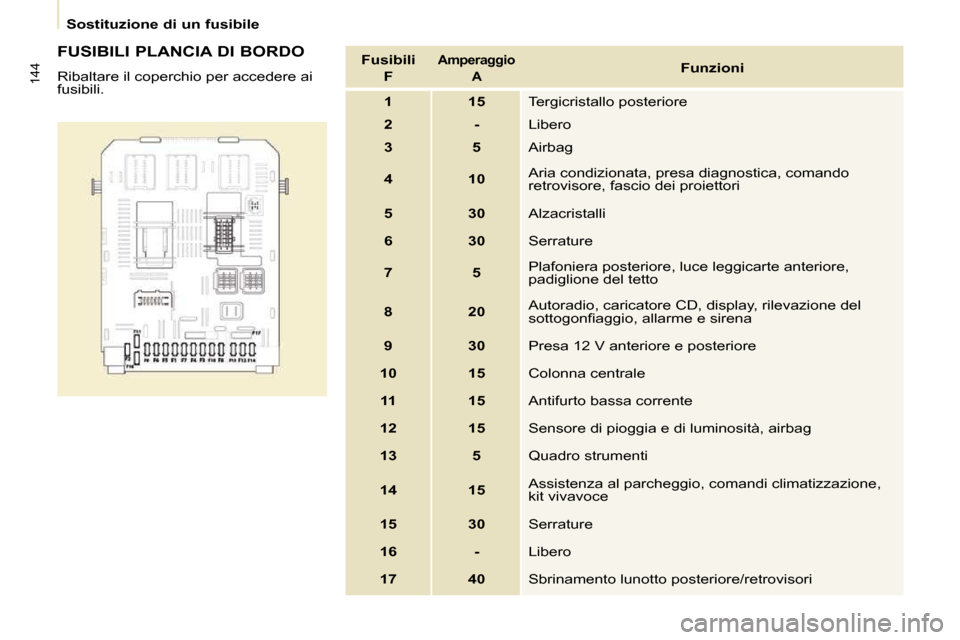

FUSIBILI PLANCIA DI BORDO
Ribaltare il coperchio per accedere ai
fusibili. Fusibili
F Amperaggio A Funzioni
1 15 Tergicristallo posteriore
2 - Libero
3 5 Airbag
4 10 Aria condizionata, presa diagnostica, comando
retrovisore, fascio dei proiettori
5 30 Alzacristalli
6 30 Serrature
7 5 Plafoniera posteriore, luce leggicarte anteriore,
padiglione del tetto
8 20 Autoradio, caricatore CD, display, rilevazione del
sottogonfi aggio, allarme e sirena
9 30 Presa 12 V anteriore e posteriore
10 15 Colonna centrale
11 15 Antifurto bassa corrente
12 15 Sensore di pioggia e di luminosità, airbag
13 5 Quadro strumenti
14 15 Assistenza al parcheggio, comandi climatizzazione,
kit vivavoce
15 30 Serrature
16 - Libero
17 40 Sbrinamento lunotto posteriore/retrovisori

145
GUIDA RAPIDA
7
Sostituzione di un fusibile

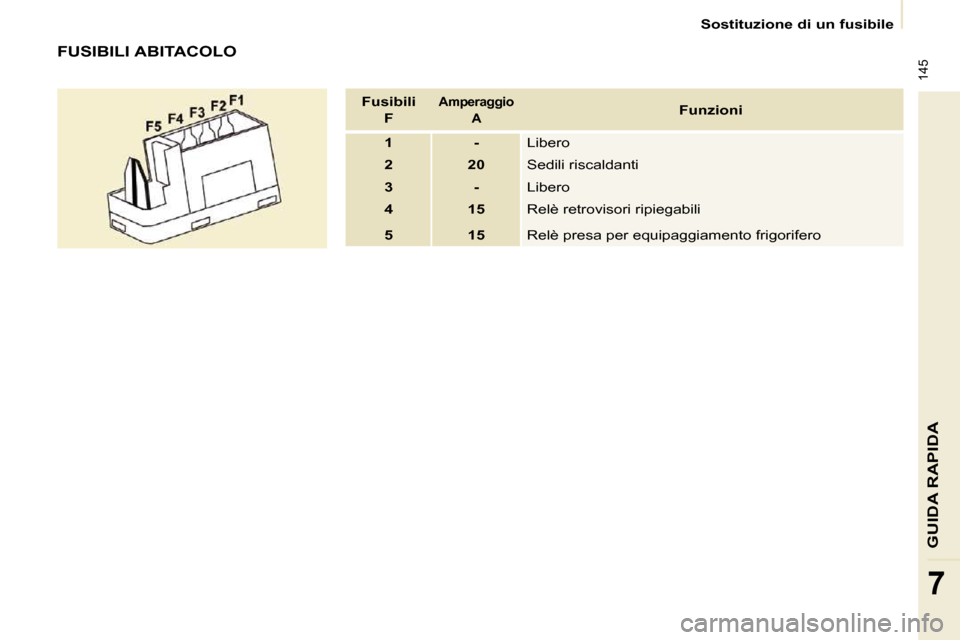

FUSIBILI ABITACOLO
Fusibili F
Amperaggio A Funzioni
1 - Libero
2 20 Sedili riscaldanti
3 - Libero
4 15 Relè retrovisori ripiegabili
5 15 Relè presa per equipaggiamento frigorifero

146
Sostituzione di un fusibile
FUSIBILI VANO MOTORE
Dopo aver aperto il cofano, sganciare
ed aprire la scatola per accedere ai
fusibili. Fusibili
F
Amperaggio A Funzioni
1 20 Controllo motore
2 15 Avvisatore acustico
3 10 Pompa lavacristallo anteriore e posteriore
4 20 Pompa lavaproiettori
5 15 Organi motore
6 10 Sensore angolo volante, ESP
7 10 Contattore stop, contattore frizione
8 25 Motorino d'avviamento
9 10 Motore fascio dei proiettori, centralina gestione
parco
10 30 Organi del motore
11 40 Libero
12 30 Tergicristallo
13 40 Scatola servitù intelligente
14 30 Pompa
15 10 Luce abbagliante destra
16 10 Luce abbagliante sinistra
17 15 Luce anabbagliante destra
18 15 Luce anabbagliante sinistra
