2009 Peugeot Partner Tepee Manuale del proprietario (in Italian)

88
Vita a bordo
COPRIBAGAGLI (5 POSTI)
Questo ripiano rigido permette di
nascondere gli oggetti sistemati nel
bagagliaio. Rimuoverlo
Ripiegarlo.
Estrarlo dalle tacche
A e B tirando
verso di sé.
Sollevarlo e rimuovere l'insieme.
Rimontarlo
Posare il copribagagli davanti ad A e B .
Spingere in avanti per introdurre i
pernetti nelle tacche.
Aprirlo e fi ssarlo nelle tacche C .
Ripiegarlo
A partire dal bagagliaio, piegare il
mezzo ripiano sollevandolo per estrarlo
dalla tacca
C . Riporlo (a seconda della versione)
Nello schienale dei sedili posteriore è
previsto un alloggiamento per riporre il
copribagagli ripiegato su se stesso.
Inserirlo verticalmente tra le guide
laterali situate a metà altezza degli
schienali.
Inserire prima la cerniera, con le alette
rivolte verso l'alto.
Questo copribagagli rigido può formare
un tavolinetto. Tuttavia, per ragioni di
sicurezza, non appoggiare oggetti che
possano diventare pericolosi in caso di
brusca frenata o di urto.

Vita a bordo
89
ERGONOMIA E COMFORT
33
Presa 12 Volt (120 W Maxi)
Si consiglia di limitarne l'uso per non
scaricare la batteria. Rete di protezione
Aprire la protezione situata nel
supporto del gancio.
Fissare la parte superiore della rete
nelle tacche, dopo aver ruotato la barra
di 1/4 di giro.
Verifi care il corretto inserimento
dell'estremità della barra nella parte
metallica del suo alloggiamento.
Fissare le cinghie negli alloggiamenti
previsti sul pianale.
Tendere la rete con le cinghie.
Anelli d'aggancio
Utilizzare questi anelli per fi ssare i
carichi al pavimento.

90
Vita a bordo
ALLESTIMENTI POSTERIORI (7 POSTI)
Porta bicchieri
Ogni liquido trasportato in un bicchiere
potrebbe rovesciarsi, prestare quindi
attenzione. Presa 12 Volt (120 W maxi)
Si consiglia di limitarne l'utilizzo per
evitare di scaricare la batteria.
Anelli d'aggancio
Utilizzare gli anelli d'aggancio al
pianale per fi ssare e trattenere
saldamente gli oggetti caricati.
Gli ancoraggi delle cinture di sicurezza non
devono essere utilizzati per questo scopo.
Si raccomanda di immobilizzare il
carico fi ssandolo saldamente con
gli anelli d'aggancio presenti sul
pianale.

Vita a bordo
91
ERGONOMIA E COMFORT
33
Sportelli vani portaoggetti
Sollevare lo sportellino corrispondente. Il più vicino possibile alla soglia del
bagagliaio, la cavità è destinata a
ricevere il tubo avvolgitore contenente
la tendina copribagagli.
Cinture di sicurezza
Verifi care il corretto avvolgimento della
cintura di sicurezza del sedile centrale
nel suo alloggiamento nel sottotetto.
Evitare i battiti sui dispositivi delle
cinture della 3ª fi la nel movimento di
ritorno delle stesse vicino agli agganci,
situati nel sottotetto.
Gli anelli d'aggancio dei dispositivi
delle cinture di sicurezza di ogni lato
del bagagliaio nono devono essere
utilizzati per trattenere dei carichi.

92
Vita a bordo
TENDINA, COPRIBAGAGLI
Il tendalino funge da tendina
copribagagli dotata di avvolgitore. Non
appoggiare oggetti duri o pesanti sulla
tendina copribagagli srotolata. Posizionare la tendina in modo da
avere le alette posteriori rivolte verso
di sé.
Inserire il pernetto sinistro
dell'avvolgitore nel supporto A .
Per srotolarla
Collocare i sedili della fi la 3 in
posizione a portafoglio.
Sollevare lo sportellino situato sulla
soglia del bagagliaio.
Afferrare l'avvolgitore al centro e
premerlo verso il montante sinistro.
Sollevare l'insieme.
Premere poi posizionare il pernetto
destro di fronte al supporto
B .
Rilasciare poi inserire l'avvolgitore nel
suo supporto.
Srotolare la tendina copribagagli fi no ai
montanti laterali posteriori.
Inserire le estremità nelle tacche
posteriori per tenerla tesa.

Vita a bordo
93
ERGONOMIA E COMFORT
33
Per rimuoverla
Dal bagagliaio, tirare la tendina
copribagagli verso di sé per sganciarla
dei montanti laterali.
Accompagnare l'avvolgimento della
tendina copribagagli.
Rimuover le pinzette dei tre sportellini alla
base di ogni appoggiatesta della fi la 2.
Premere la tendina verso sinistra per
sganciarla dal supporto B .
Sollevarla e ruotarla in avanti. Per arrotolarla
Riporla nella cavità della soglia del
bagagliaio, con le due alette posteriori
verso l'alto.
Premere la tendina dapprima verso
sinistra.
Rilasciare.
Sistemare le due alette e richiudere lo
sportellino.
L'avvolgitore è equipaggiato di
tre sportellini che permettono di
nascondere il bagagliaio, sia con
i sedili della fi la 2 in posizione
normale o confort.
Ogni sportellino dispone di due
pinzette che si agganciano alla base di
ogni appoggiatesta.

94
Vita a bordo
Il portabagli interno è costituito da due
barre da montare nella parte superiore
del vano, lasciando libera la zona
bassa dell'abitacolo.
Permette di trasportare carichi lunghi
(2 metri minimo) con le porte o il
portellone chiusi. Il carico lungo deve
appoggiare sulla mensola e sulle due
barre. Carico massimo: 10 chilogrammi per
ogni barra.
Le due barre interne sono rivestite
in gomma e comprendono un passa
cinghia per fi ssare gli oggetti caricati.
Rispettare tuttavia i carichi e le masse
autorizzate.

Vita a bordo
95
ERGONOMIA E COMFORT
33
Il portabagagli interno non è
compatibile con il Tetto Zenith.

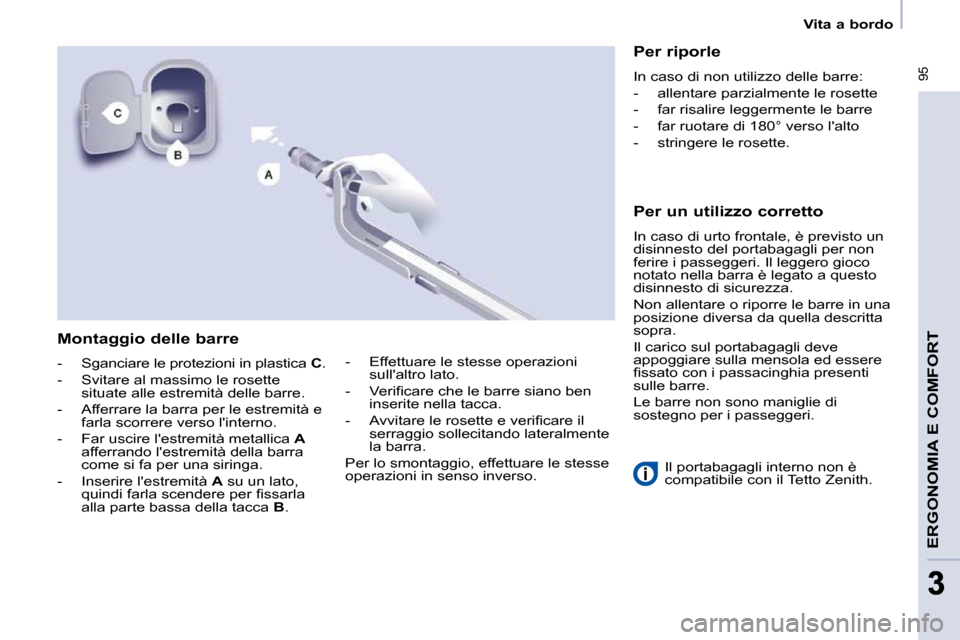

Montaggio delle barre
- Sganciare le protezioni in plastica
C .
- Svitare al massimo le rosette situate alle estremità delle barre.
- Afferrare la barra per le estremità e farla scorrere verso l'interno.
- Far uscire l'estremità metallica A
afferrando l'estremità della barra
come si fa per una siringa.
- Inserire l'estremità A su un lato,
quindi farla scendere per fi ssarla
alla parte bassa della tacca B . Per riporle
In caso di non utilizzo delle barre:
- allentare parzialmente le rosette
- far risalire leggermente le barre
- far ruotare di 180° verso l'alto
- stringere le rosette.
Per un utilizzo corretto
In caso di urto frontale, è previsto un
disinnesto del portabagagli per non
ferire i passeggeri. Il leggero gioco
notato nella barra è legato a questo
disinnesto di sicurezza.
Non allentare o riporre le barre in una
posizione diversa da quella descritta
sopra.
Il carico sul portabagagli deve
appoggiare sulla mensola ed essere
fi ssato con i passacinghia presenti
sulle barre.
Le barre non sono maniglie di
sostegno per i passeggeri.
- Effettuare le stesse operazioni
sull'altro lato.
- Verifi care che le barre siano ben inserite nella tacca.
- Avvitare le rosette e verifi care il serraggio sollecitando lateralmente
la barra.
Per lo smontaggio, effettuare le stesse
operazioni in senso inverso.
