2009 PEUGEOT 207 Manuale duso (in Italian)

!i

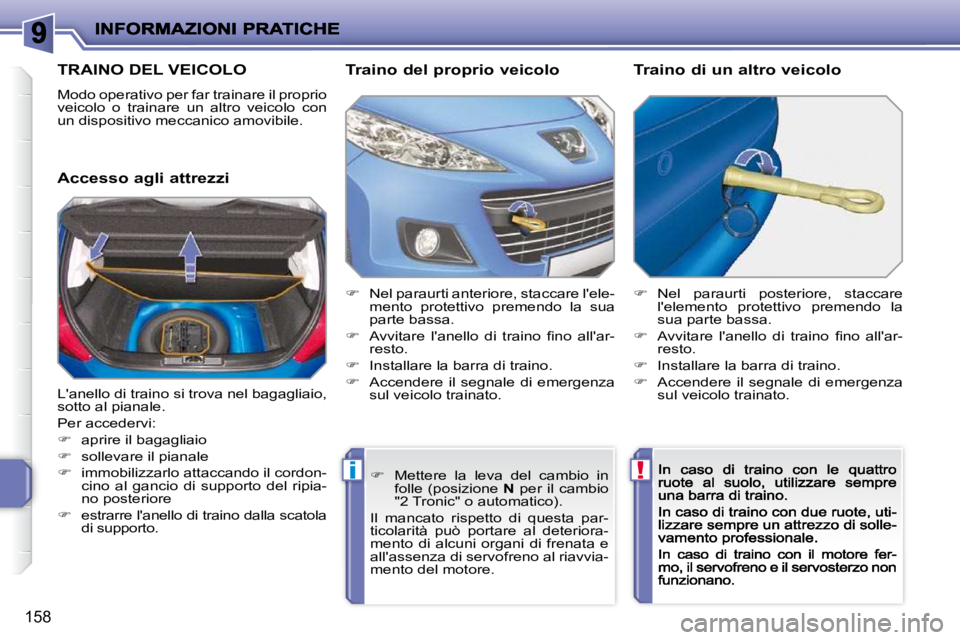

158
TRAINO DEL VEICOLO
Modo operativo per far trainare il proprio veicolo o trainare un altro veicolo con un dispositivo meccanico amovibile.
Accesso agli attrezzi Traino del proprio veicolo

 Nel paraurti anteriore, staccare l'ele-
mento protettivo premendo la sua
parte bassa.
 Avvitare l'anello di traino fi no all'ar-resto.
 Installare la barra di traino.
 Accendere il segnale di emergenza sul veicolo trainato.

 Nel paraurti posteriore, staccare
l'elemento protettivo premendo la
sua parte bassa.
 Avvitare l'anello di traino fi no all'ar-resto.
 Installare la barra di traino.
 Accendere il segnale di emergenza sul veicolo trainato.
Traino di un altro veicolo
L'anello di traino si trova nel bagagliaio,
sotto al pianale.
Per accedervi:
 aprire il bagagliaio
 sollevare il pianale

 immobilizzarlo attaccando il cordon-
cino al gancio di supporto del ripia-
no posteriore
estrarre l'anello di traino dalla scatola di supporto.

 Mettere la leva del cambio in
folle (posizione N per il cambio
"2 Tronic" o automatico).
Il mancato rispetto di questa par-
ticolarità può portare al deteriora-
mento di alcuni organi di frenata e
all'assenza di servofreno al riavvia-
mento del motore.

i
i

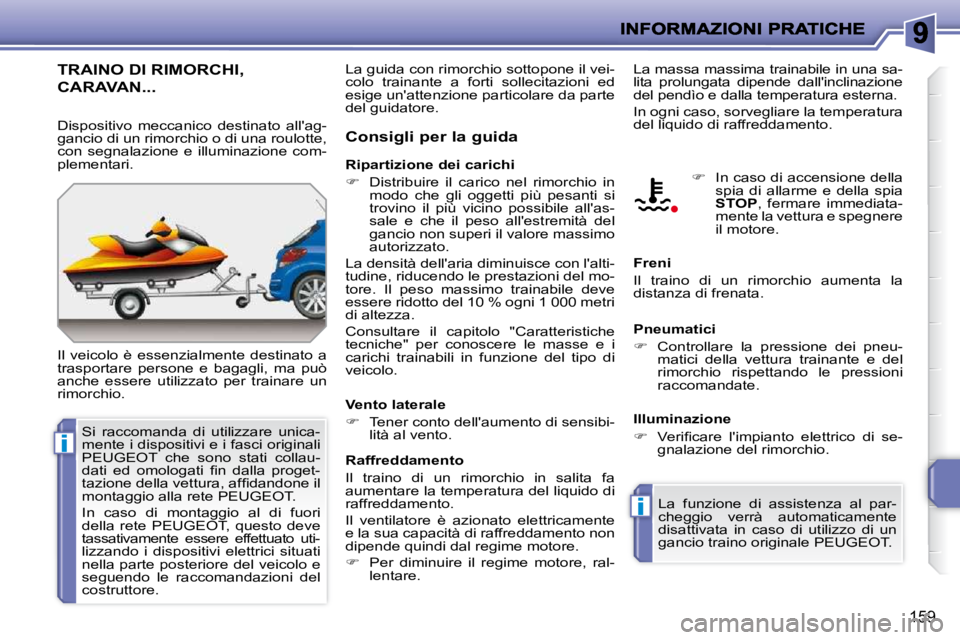

159

TRAINO DI RIMORCHI,
CARAVAN...
Il veicolo è essenzialmente destinato a trasportare persone e bagagli, ma può anche essere utilizzato per trainare un rimorchio.
Consigli per la guida La massa massima trainabile in una sa-
lita prolungata dipende dall'inclinazione
del pendìo e dalla temperatura esterna.
In ogni caso, sorvegliare la temperatura
del liquido di raffreddamento.
Ripartizione dei carichi
 Distribuire il carico nel rimorchio in modo che gli oggetti più pesanti si trovino il più vicino possibile all'as-sale e che il peso all'estremità del gancio non superi il valore massimo autorizzato.
La densità dell'aria diminuisce con l'alti-
tudine, riducendo le prestazioni del mo-
tore. Il peso massimo trainabile deve
essere ridotto del 10 % ogni 1 000 metri
di altezza.
Consultare il capitolo "Caratteristiche
tecniche" per conoscere le masse e i
carichi trainabili in funzione del tipo di
veicolo.
Vento laterale
 Tener conto dell'aumento di sensibi-lità al vento.
Freni
Il traino di un rimorchio aumenta la distanza di frenata.
Pneumatici
 Controllare la pressione dei pneu-matici della vettura trainante e del rimorchio rispettando le pressioni raccomandate.
Illuminazione

 Verifi care l'impianto elettrico di se-
gnalazione del rimorchio.
La funzione di assistenza al par-
cheggio verrà automaticamente
disattivata in caso di utilizzo di un
gancio traino originale PEUGEOT.
 In caso di accensione della spia di allarme e della spia STOP , fermare immediata-mente la vettura e spegnere il motore.
Dispositivo meccanico destinato all'ag-
gancio di un rimorchio o di una roulotte,
con segnalazione e illuminazione com-
plementari.
Raffreddamento
Il traino di un rimorchio in salita fa aumentare la temperatura del liquido di raffreddamento.
Il ventilatore è azionato elettricamente e la sua capacità di raffreddamento non dipende quindi dal regime motore.
 Per diminuire il regime motore, ral-lentare.
Si raccomanda di utilizzare unica-
mente i dispositivi e i fasci originali
PEUGEOT che sono stati collau-
dati ed omologati fi n dalla proget-
tazione della vettura, affi dandone il
montaggio alla rete PEUGEOT.
In caso di montaggio al di fuori
della rete PEUGEOT, questo deve
tassativamente essere effettuato uti-
lizzando i dispositivi elettrici situati
nella parte posteriore del veicolo e
seguendo le raccomandazioni del
costruttore. La guida con rimorchio sottopone il vei-
colo trainante a forti sollecitazioni ed
esige un'attenzione particolare da parte
del guidatore.

i
i
!

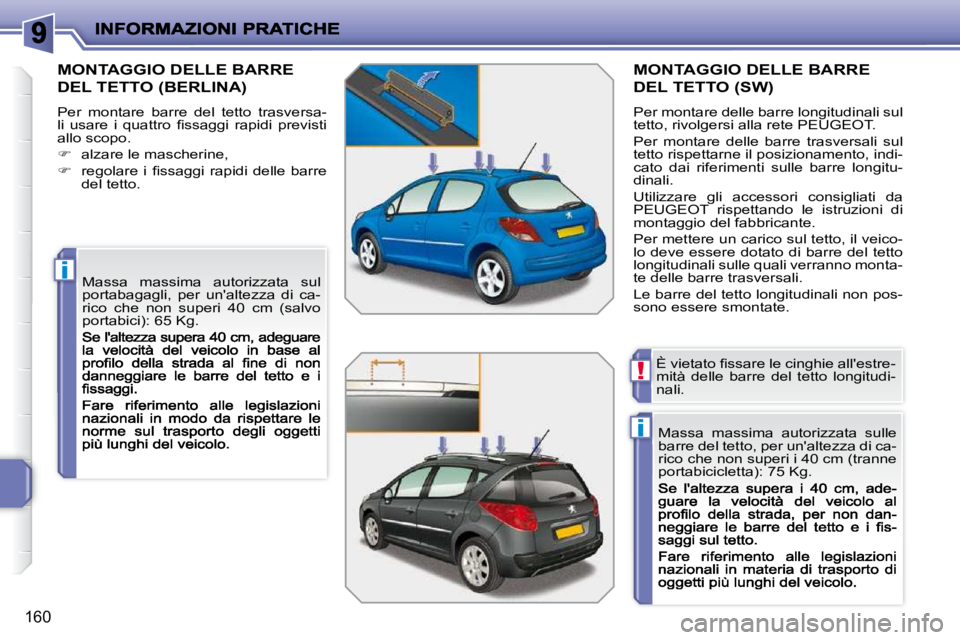

160
MONTAGGIO DELLE BARRE
DEL TETTO (BERLINA)
Per montare barre del tetto trasversa-
li usare i quattro fi ssaggi rapidi previsti
allo scopo.
 alzare le mascherine ,

 regolare i fi ssaggi rapidi delle barre
del tetto.
Massa massima autorizzata sul
portabagagli, per un'altezza di ca-
rico che non superi 40 cm (salvo
portabici): 65 Kg.
MONTAGGIO DELLE BARRE
DEL TETTO (SW)
Per montare delle barre longitudinali sul
tetto, rivolgersi alla rete PEUGEOT.
Per montare delle barre trasversali sul
tetto rispettarne il posizionamento, indi-
cato dai riferimenti sulle barre longitu-
dinali.
Utilizzare gli accessori consigliati da PEUGEOT rispettando le istruzioni di montaggio del fabbricante.
Per mettere un carico sul tetto, il veico-
lo deve essere dotato di barre del tetto
longitudinali sulle quali verranno monta-
te delle barre trasversali.
Le barre del tetto longitudinali non pos-
sono essere smontate.
Massa massima autorizzata sulle
barre del tetto, per un'altezza di ca-
rico che non superi i 40 cm (tranne
portabicicletta): 75 Kg.
È vietato fi ssare le cinghie all'estre-
mità delle barre del tetto longitudi-
nali.

!
i

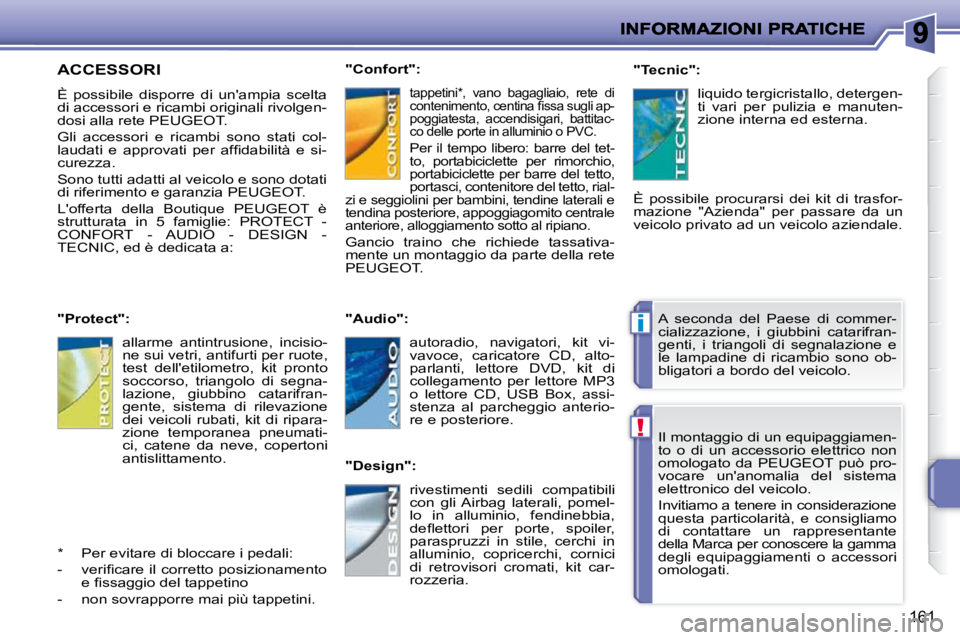

161
Il montaggio di un equipaggiamen-
to o di un accessorio elettrico non
omologato da PEUGEOT può pro-
vocare un'anomalia del sistema
elettronico del veicolo.
Invitiamo a tenere in considerazione
questa particolarità, e consigliamo
di contattare un rappresentante
della Marca per conoscere la gamma
degli equipaggiamenti o accessori
omologati.
ACCESSORI
È possibile disporre di un'ampia scelta
di accessori e ricambi originali rivolgen-
dosi alla rete PEUGEOT.
Gli accessori e ricambi sono stati col-
laudati e approvati per affi dabilità e si-
curezza.
Sono tutti adatti al veicolo e sono dotati
di riferimento e garanzia PEUGEOT.
L'offerta della Boutique PEUGEOT è
strutturata in 5 famiglie: PROTECT -
CONFORT - AUDIO - DESIGN -
TECNIC, ed è dedicata a:

"Protect":
"Confort":

"Audio" :

"Design" :
"Tecnic" :
È possibile procurarsi dei kit di trasfor-
mazione "Azienda" per passare da un
veicolo privato ad un veicolo aziendale.
* Per evitare di bloccare i pedali:
- verifi care il corretto posizionamento e fi ssaggio del tappetino
- non sovrapporre mai più tappetini. A seconda del Paese di commer-
cializzazione, i giubbini catarifran-
genti, i triangoli di segnalazione e
le lampadine di ricambio sono ob-
bligatori a bordo del veicolo.
allarme antintrusione, incisio-
ne sui vetri, antifurti per ruote,
test dell'etilometro, kit pronto
soccorso, triangolo di segna-
lazione, giubbino catarifran-
gente, sistema di rilevazione
dei veicoli rubati, kit di ripara-
zione temporanea pneumati-
ci, catene da neve, copertoni
antislittamento. tappetini * , vano bagagliaio, rete di
contenimento, centina fi ssa sugli ap-
poggiatesta, accendisigari, battitac-
co delle porte in alluminio o PVC.
Per il tempo libero: barre del tet-
to, portabiciclette per rimorchio,
portabiciclette per barre del tetto,
portasci, contenitore del tetto, rial-
zi e seggiolini per bambini, tendine laterali e
tendina posteriore, appoggiagomito centrale
anteriore, alloggiamento sotto al ripiano.
Gancio traino che richiede tassativa-
mente un montaggio da parte della rete
PEUGEOT.
autoradio, navigatori, kit vi-
vavoce, caricatore CD, alto-
parlanti, lettore DVD, kit di
collegamento per lettore MP3
o lettore CD, USB Box, assi-
stenza al parcheggio anterio-
re e posteriore.
rivestimenti sedili compatibili
con gli Airbag laterali, pomel-
lo in alluminio, fendinebbia,
defl ettori per porte, spoiler,
paraspruzzi in stile, cerchi in
alluminio, copricerchi, cornici
di retrovisori cromati, kit car-
rozzeria. liquido tergicristallo, detergen-
ti vari per pulizia e manuten-
zione interna ed esterna.

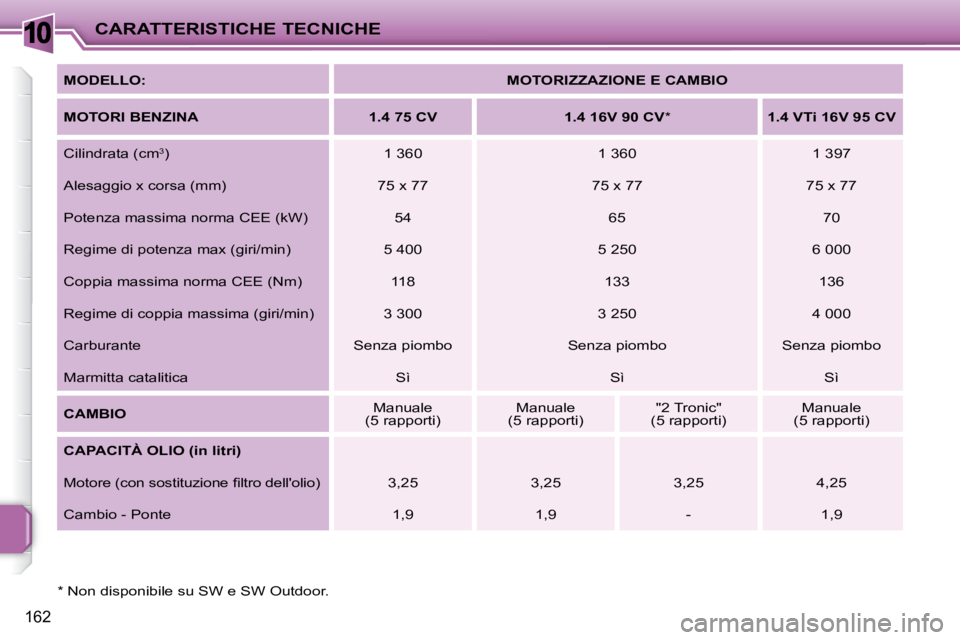

10
162
CARATTERISTICHE TECNICHE
* Non disponibile su SW e SW Outdoor. MODELLO:
MOTORIZZAZIONE E CAMBIO

MOTORI BENZINA 1.4 75 CV 1.4 16V 90 CV * 1.4 VTi 16V 95 CV
Cilindrata (cm 3
) 1 360 1 360 1 397
Alesaggio x corsa (mm) 75 x 77 75 x 77 75 x 77
Potenza massima norma CEE (kW) 54 65 70
Regime di potenza max (giri/min) 5 400 5 250 6 000
Coppia massima norma CEE (Nm) 118 133 136
Regime di coppia massima (giri/min) 3 300 3 250 4 00 0
Carburante Senza piombo Senza piombo Senza piombo
Marmitta catalitica Sì Sì Sì

CAMBIO Manuale
(5 rapporti) Manuale
(5 rapporti) "2 Tronic"
(5 rapporti) Manuale
(5 rapporti)

CAPACITÀ OLIO (in litri)

Motore (con sostituzione fi ltro dell'olio) 3,25 3,25 3,25 4,25
Cambio - Ponte 1,9 1,9 - 1,9

10CARATTERISTICHE TECNICHE

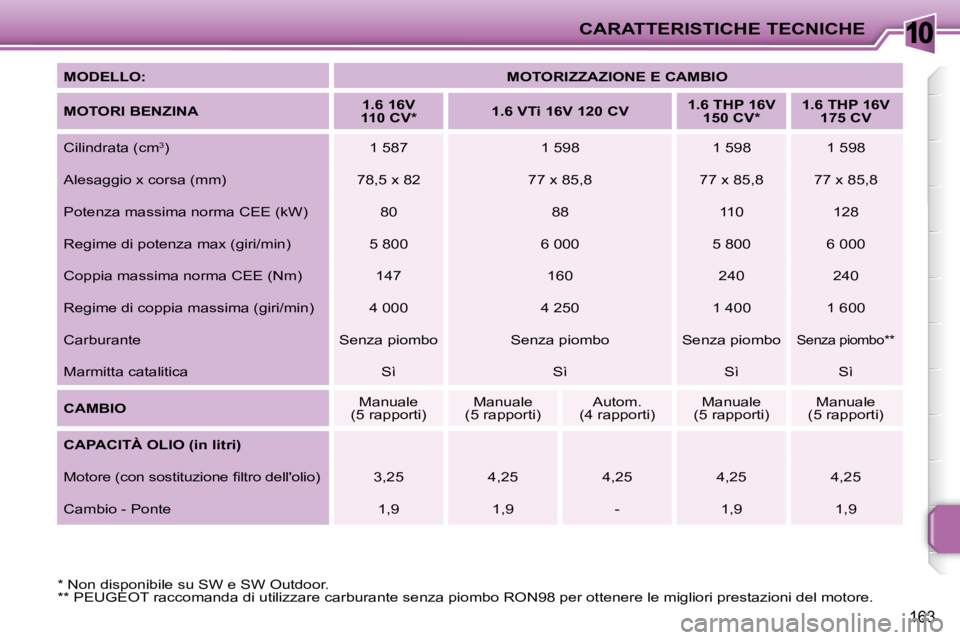

163

MODELLO:
MOTORIZZAZIONE E CAMBIO

MOTORI BENZINA
1.6 16V
110 CV *
1.6 VTi 16V 120 CV
1.6 THP 16V
150 CV *
1.6 THP 16V
175 CV
Cilindrata (cm 3
) 1 587 1 598 1 598 1 598
Alesaggio x corsa (mm) 78,5 x 82 77 x 85,8 77 x 85,8 77 x 85,8
Potenza massima norma CEE (kW) 80 88 110 128
Regime di potenza max (giri/min) 5 800 6 000 5 800 6 000
Coppia massima norma CEE (Nm) 147 160 240 240
Regime di coppia massima (giri/min) 4 000 4 250 1 40 0 1 600
Carburante Senza piombo Senza piombo Senza piombo
Senza piombo **
Marmitta catalitica Sì Sì Sì Sì

CAMBIO Manuale
(5 rapporti) Manuale
(5 rapporti) Autom.
(4 rapporti) Manuale
(5 rapporti) Manuale
(5 rapporti)

CAPACITÀ OLIO (in litri)

Motore (con sostituzione fi ltro dell'olio) 3,25 4,25 4,25 4,25 4,25
Cambio - Ponte 1,9 1,9 - 1,9 1,9
* Non disponibile su SW e SW Outdoor.
** PEUGEOT raccomanda di utilizzare carburante senza piombo RON 98 per ottenere le migliori prestazioni del motore.

10

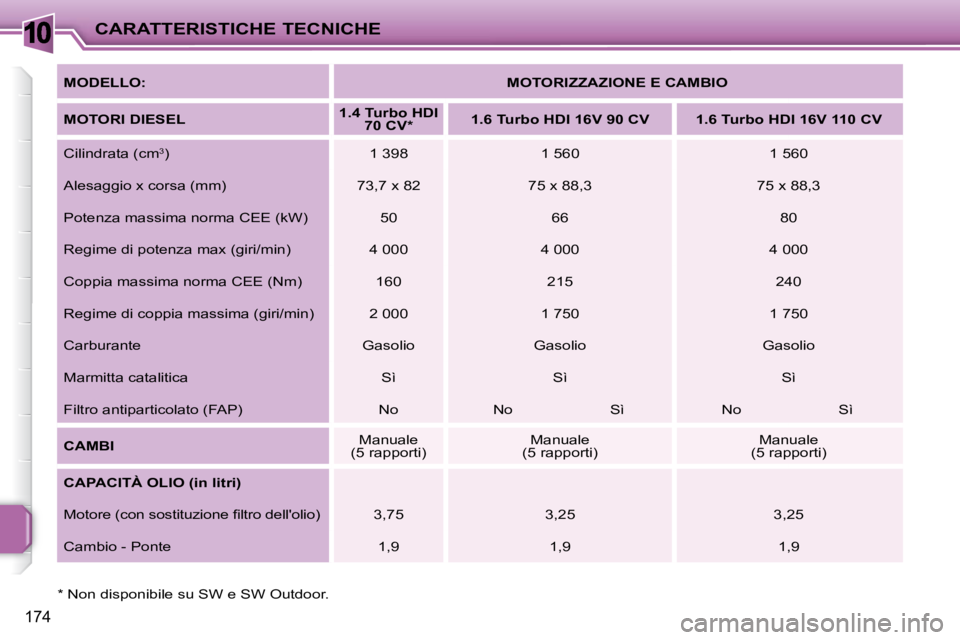

174
CARATTERISTICHE TECNICHE

MODELLO:
MOTORIZZAZIONE E CAMBIO

MOTORI DIESEL
1.4 Turbo HDI
70 CV *
1.6 Turbo HDI 16V 90 CV 1.6 Turbo HDI 16V 110 CV
Cilindrata (cm 3
) 1 398 1 560 1 560
Alesaggio x corsa (mm) 73,7 x 82 75 x 88,3 75 x 88,3
Potenza massima norma CEE (kW) 50 66 80
Regime di potenza max (giri/min) 4 000 4 000 4 000
Coppia massima norma CEE (Nm) 160 215 240
Regime di coppia massima (giri/min) 2 000 1 750 1 75 0
Carburante Gasolio Gasolio Gasolio
Marmitta catalitica Sì Sì Sì
Filtro antiparticolato (FAP) No No Sì No Sì

CAMBI Manuale
(5 rapporti) Manuale
(5 rapporti) Manuale
(5 rapporti)

CAPACITÀ OLIO (in litri)

Motore (con sostituzione fi ltro dell'olio) 3,75 3,25 3,25
Cambio - Ponte 1,9 1,9 1,9
* Non disponibile su SW e SW Outdoor.

10

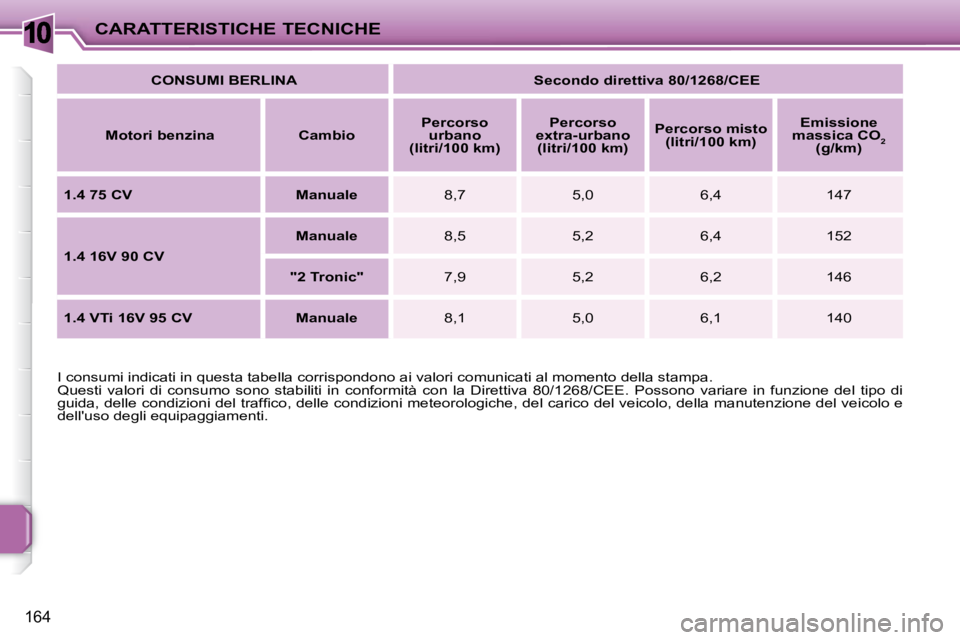

164
CARATTERISTICHE TECNICHE
CONSUMI BERLINA Secondo direttiva 80/1268/CEE

Motori benzina Cambio
Percorso
urbano
(litri/100 km)
Percorso
extra-urbano (litri/100 km)
Percorso misto
(litri/100 km)
Emissione
massica CO 2
(g/km)

1.4 75 CV Manuale 8,7 5,0 6,4 147

1.4 16V 90 CV
Manuale 8,5 5,2 6,4 152

"2 Tronic" 7,9 5,2 6,2 146

1.4 VTi 16V 95 CV Manuale 8,1 5,0 6,1 140
I consumi indicati in questa tabella corrispondono ai valori comunicati al momento della stampa.
Questi valori di consumo sono stabiliti in conformità con la D irettiva 80/1268/CEE. Possono variare in funzione del tipo di
guida, delle condizioni del traffi co, delle condizioni met eorologiche, del carico del veicolo, della manutenzione del veicolo e
dell'uso degli equipaggiamenti.
