2009 PEUGEOT 207 Manuale duso (in Italian)

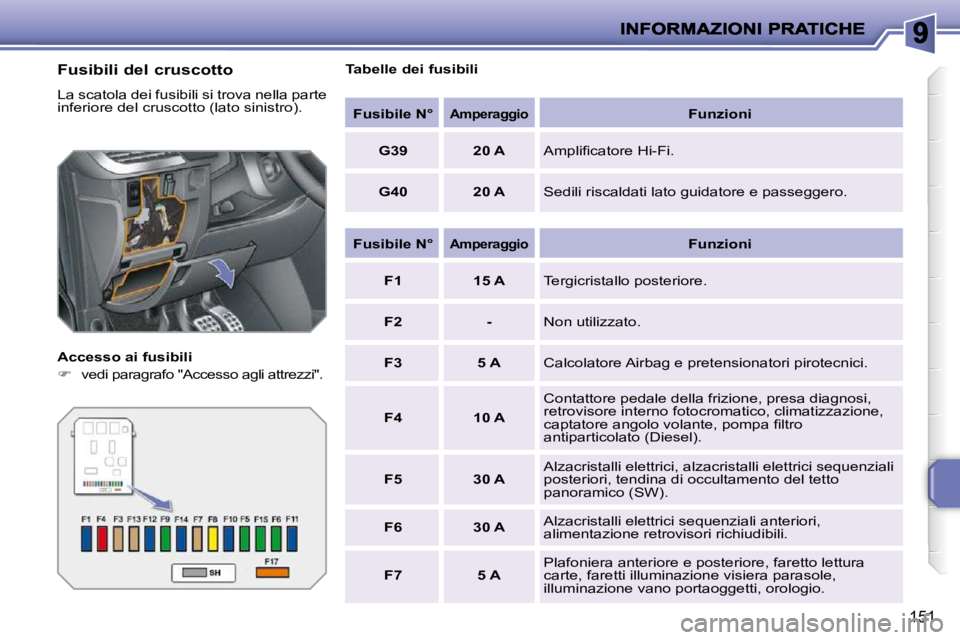

151
Fusibili del cruscotto
La scatola dei fusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili

 vedi paragrafo "Accesso agli attrezzi". Tabelle dei fusibili

Fusibile N°

Amperaggio
Funzioni

G39 20 A Amplifi catore Hi-Fi.

G40 20 A Sedili riscaldati lato guidatore e passeggero.

Fusibile N°

Amperaggio
Funzioni

F1 15 A Tergicristallo posteriore.

F2 - Non utilizzato.

F3 5 A Calcolatore Airbag e pretensionatori pirotecnici.

F4 10 A Contattore pedale della frizione, presa diagnosi,
retrovisore interno fotocromatico, climatizzazione,
captatore angolo volante, pompa fi ltro
antiparticolato (Diesel).

F5 30 A Alzacristalli elettrici, alzacristalli elettrici sequenziali
posteriori, tendina di occultamento del tetto
panoramico (SW).

F6 30 A Alzacristalli elettrici sequenziali anteriori,
alimentazione retrovisori richiudibili.

F7 5 A Plafoniera anteriore e posteriore, faretto lettura
carte, faretti illuminazione visiera parasole,
illuminazione vano portaoggetti, orologio.

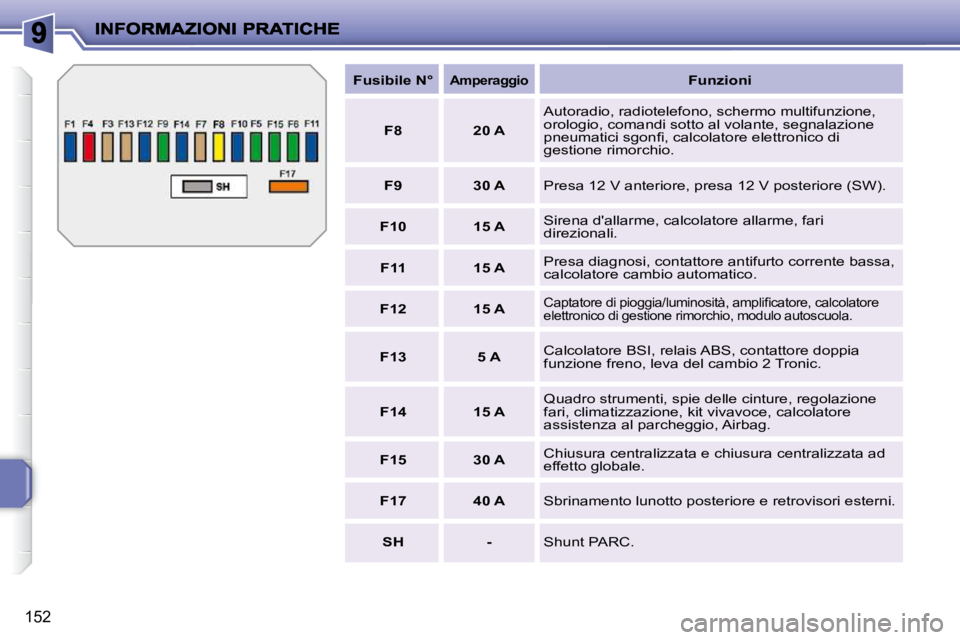

152

Fusibile N°
Amperaggio
Funzioni

F8 20 A Autoradio, radiotelefono, schermo multifunzione,
orologio, comandi sotto al volante, segnalazione
pneumatici sgonfi , calcolatore elettronico di
gestione rimorchio.

F9 30 A Presa 12 V anteriore, presa 12 V posteriore (SW).

F10 15 A Sirena d'allarme, calcolatore allarme, fari
direzionali.

F11 15 A Presa diagnosi, contattore antifurto corrente bassa,
calcolatore cambio automatico.

F12 15 A
Captatore di pioggia/luminosità, amplifi catore, ca lcolatore
elettronico di gestione rimorchio, modulo autoscuol a.

F13 5 A Calcolatore BSI, relais ABS, contattore doppia
funzione freno, leva del cambio 2 Tronic.

F14 15 A Quadro strumenti, spie delle cinture, regolazione
fari, climatizzazione, kit vivavoce, calcolatore
assistenza al parcheggio, Airbag.

F15 30 A Chiusura centralizzata e chiusura centralizzata ad
effetto globale.

F17 40 A Sbrinamento lunotto posteriore e retrovisori esterni.

SH - Shunt PARC.

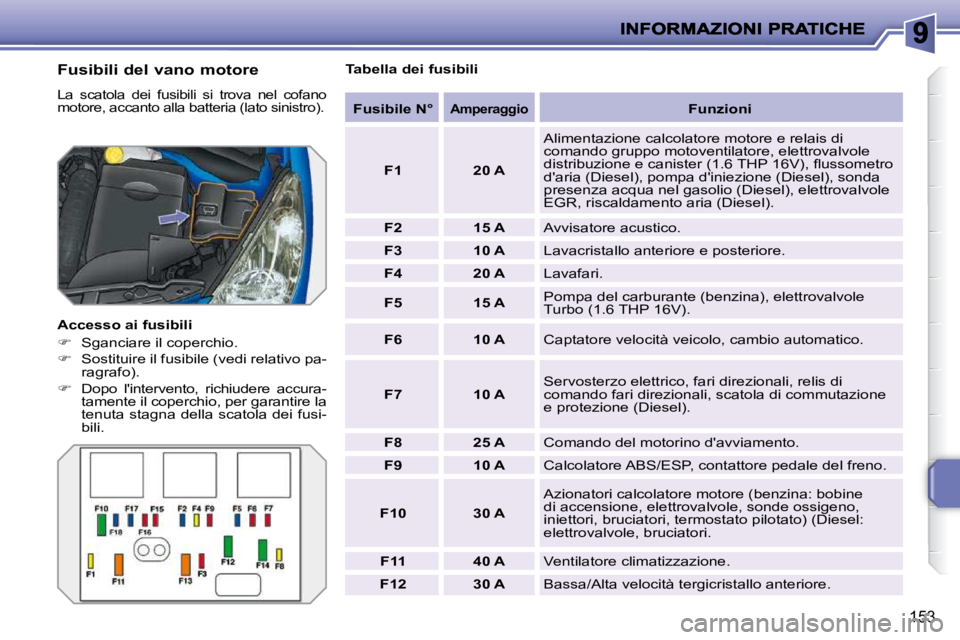

153
Fusibili del vano motore

La scatola dei fusibili si trova nel cofano
motore, accanto alla batteria (lato sinistro).
Accesso ai fusibili

 Sganciare il coperchio.

 Sostituire il fusibile (vedi relativo pa-
ragrafo).

 Dopo l'intervento, richiudere accura-
tamente il coperchio, per garantire la
tenuta stagna della scatola dei fusi-
bili. Tabella dei fusibili

Fusibile N°

Amperaggio
Funzioni

F1 20 A Alimentazione calcolatore motore e relais di
comando gruppo motoventilatore, elettrovalvole
distribuzione e canister (1.6 THP 16V), fl ussometro
d'aria (Diesel), pompa d'iniezione (Diesel), sonda
presenza acqua nel gasolio (Diesel), elettrovalvole
EGR, riscaldamento aria (Diesel).

F2 15 A Avvisatore acustico.

F3 10 A Lavacristallo anteriore e posteriore.

F4 20 A Lavafari.

F5 15 A Pompa del carburante (benzina), elettrovalvole
Turbo (1.6 THP 16V).

F6 10 A Captatore velocità veicolo, cambio automatico.

F7 10 A Servosterzo elettrico, fari direzionali, relis di
comando fari direzionali, scatola di commutazione
e protezione (Diesel).

F8 25 A Comando del motorino d'avviamento.

F9 10 A Calcolatore ABS/ESP, contattore pedale del freno.

F10 30 A Azionatori calcolatore motore (benzina: bobine
di accensione, elettrovalvole, sonde ossigeno,
iniettori, bruciatori, termostato pilotato) (Diesel:
elettrovalvole, bruciatori.

F11 40 A Ventilatore climatizzazione.

F12 30 A Bassa/Alta velocità tergicristallo anteriore.

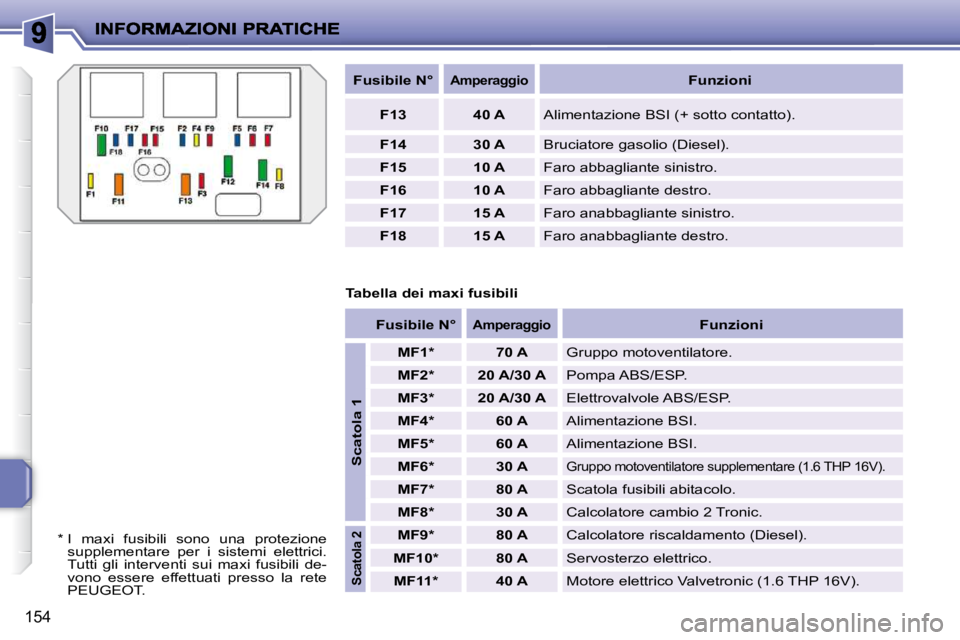

154

Fusibile N° Amperaggio
Funzioni

F13 40 A Alimentazione BSI (+ sotto contatto).

F14 30 A Bruciatore gasolio (Diesel).

F15 10 A Faro abbagliante sinistro .

F16 10 A Faro abbagliante destro .

F17 15 A Faro anabbagliante sinistro .

F18 15 A Faro anabbagliante destro .
* I maxi fusibili sono una protezione supplementare per i sistemi elettrici.
Tutti gli interventi sui maxi fusibili de-
vono essere effettuati presso la rete
PEUGEOT. Tabella dei maxi fusibili

Fusibile N°
Amperaggio
Funzioni

Scatola 1

MF1 * 70 A Gruppo motoventilatore.

MF2 * 20 A/30 A Pompa ABS/ESP.

MF3 * 20 A/30 A Elettrovalvole ABS/ESP.

MF4 * 60 A Alimentazione BSI.

MF5 * 60 A Alimentazione BSI.

MF6 * 30 A
Gruppo motoventilatore supplementare (1.6 THP 16V).

MF7 * 80 A Scatola fusibili abitacolo.

MF8 * 30 A Calcolatore cambio 2 Tronic.

Scatola 2

MF9 * 80 A Calcolatore riscaldamento (Diesel).

MF10 * 80 A Servosterzo elettrico.

MF11 * 40 A Motore elettrico Valvetronic (1.6 THP 16V).

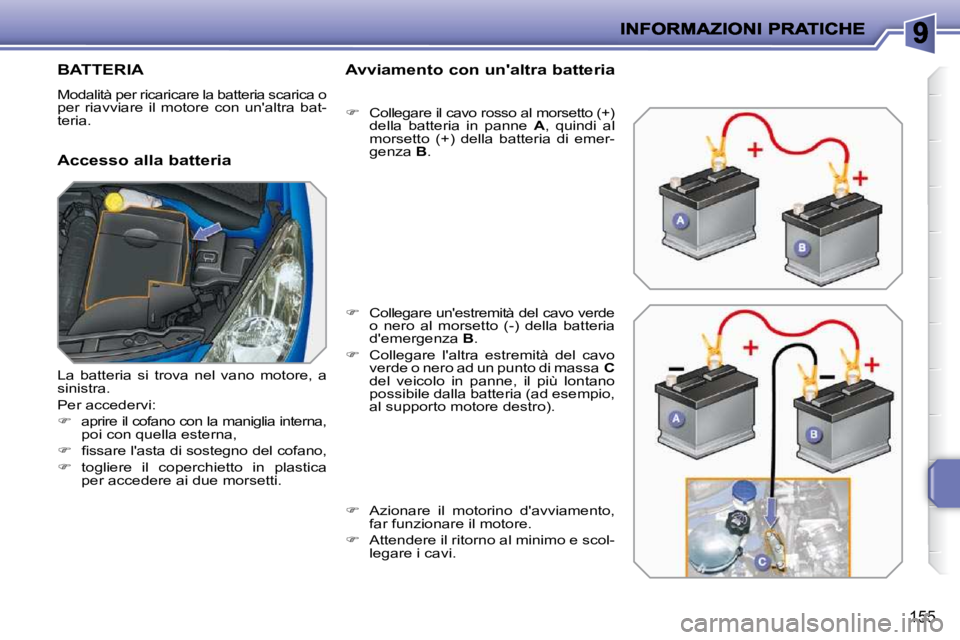

155
BATTERIA
Modalità per ricaricare la batteria scarica o
per riavviare il motore con un'altra bat-
teria.
Accesso alla batteria Avviamento con un'altra batteria

 Collegare il cavo rosso al morsetto (+)
della batteria in panne A , quindi al
morsetto (+) della batteria di emer-
genza B .

 Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria
d'emergenza B .

 Collegare l'altra estremità del cavo
verde o nero ad un punto di massa C
del veicolo in panne, il più lontano
possibile dalla batteria (ad esempio,
al supporto motore destro).

 Azionare il motorino d'avviamento,
far funzionare il motore.

 Attendere il ritorno al minimo e scol-
legare i cavi.
La batteria si trova nel vano motore, a
sinistra.
Per accedervi:

 aprire il cofano con la maniglia interna,
poi con quella esterna,

 fi ssare l'asta di sostegno del cofano,

 togliere il coperchietto in plastica
per accedere ai due morsetti.

!
!
i

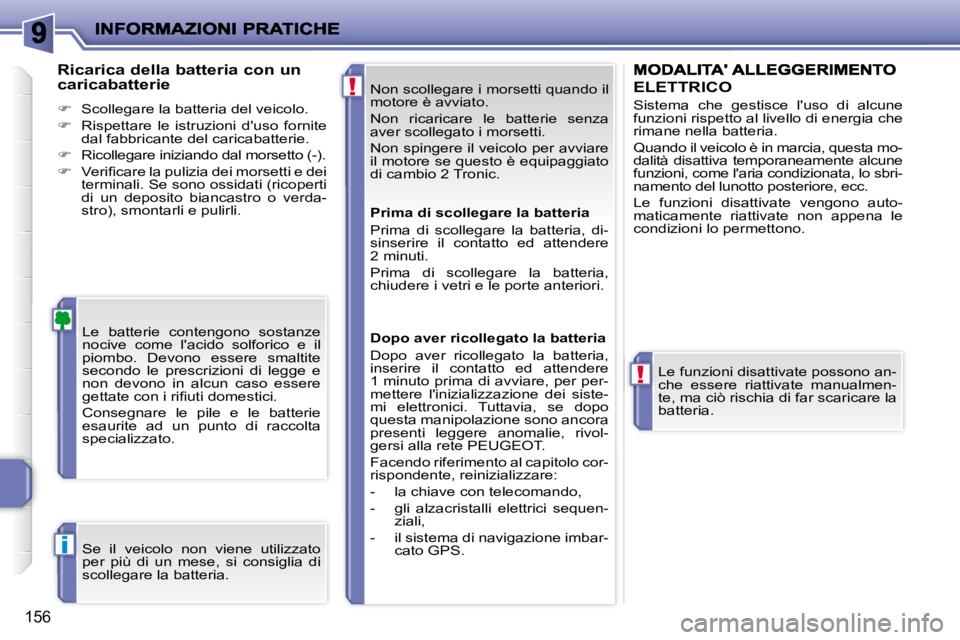

156
Non scollegare i morsetti quando il
motore è avviato.
Non ricaricare le batterie senza
aver scollegato i morsetti.
Non spingere il veicolo per avviare
il motore se questo è equipaggiato
di cambio 2 Tronic.
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
gettate con i rifi uti domestici.
Consegnare le pile e le batterie
esaurite ad un punto di raccolta
specializzato.
Ricarica della batteria con un
caricabatterie

 Scollegare la batteria del veicolo.

 Rispettare le istruzioni d'uso fornite
dal fabbricante del caricabatterie.

 Ricollegare iniziando dal morsetto (-).

 Verifi care la pulizia dei morsetti e dei
terminali. Se sono ossidati ( ricoperti
di un deposito biancastro o verda-
stro), smontarli e pulirli.
Le funzioni disattivate possono an-
che essere riattivate manualmen-
te, ma ciò rischia di far scaricare la
batteria. ELETTRICO
Sistema che gestisce l'uso di alcune funzioni rispetto al livello di energia che rimane nella batteria.
Quando il veicolo è in marcia, questa mo-
dalità disattiva temporaneamente alcune
funzioni, come l'aria condizionata, lo sbri-
namento del lunotto posteriore, ecc.
Le funzioni disattivate vengono auto-maticamente riattivate non appena le condizioni lo permettono.
Se il veicolo non viene utilizzato
per più di un mese, si consiglia di
scollegare la batteria. Prima di scollegare la batteria
Prima di scollegare la batteria, di-
sinserire il contatto ed attendere
2 minuti.
Prima di scollegare la batteria,
chiudere i vetri e le porte anteriori.
Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria,
inserire il contatto ed attendere
1 minuto prima di avviare, per per-
mettere l'inizializzazione dei siste-
mi elettronici. Tuttavia, se dopo
questa manipolazione sono ancora
presenti leggere anomalie, rivol-
gersi alla rete PEUGEOT.
Facendo riferimento al capitolo cor-
rispondente, reinizializzare:
- la chiave con telecomando,
- gli alzacristalli elettrici sequen-
ziali,
- il sistema di navigazione imbar- cato GPS.

!
!
i
156
Non scollegare i morsetti quando il
motore è avviato.
Non ricaricare le batterie senza
aver scollegato i morsetti.
Non spingere il veicolo per avviare
il motore se questo è equipaggiato
di cambio 2 Tronic.
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
gettate con i rifi uti domestici.
Consegnare le pile e le batterie
esaurite ad un punto di raccolta
specializzato.
Ricarica della batteria con un
caricabatterie

 Scollegare la batteria del veicolo.

 Rispettare le istruzioni d'uso fornite
dal fabbricante del caricabatterie.

 Ricollegare iniziando dal morsetto (-).

 Verifi care la pulizia dei morsetti e dei
terminali. Se sono ossidati ( ricoperti
di un deposito biancastro o verda-
stro), smontarli e pulirli.
Le funzioni disattivate possono an-
che essere riattivate manualmen-
te, ma ciò rischia di far scaricare la
batteria. ELETTRICO
Sistema che gestisce l'uso di alcune funzioni rispetto al livello di energia che rimane nella batteria.
Quando il veicolo è in marcia, questa mo-
dalità disattiva temporaneamente alcune
funzioni, come l'aria condizionata, lo sbri-
namento del lunotto posteriore, ecc.
Le funzioni disattivate vengono auto-maticamente riattivate non appena le condizioni lo permettono.
Se il veicolo non viene utilizzato
per più di un mese, si consiglia di
scollegare la batteria. Prima di scollegare la batteria
Prima di scollegare la batteria, di-
sinserire il contatto ed attendere
2 minuti.
Prima di scollegare la batteria,
chiudere i vetri e le porte anteriori.
Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria,
inserire il contatto ed attendere
1 minuto prima di avviare, per per-
mettere l'inizializzazione dei siste-
mi elettronici. Tuttavia, se dopo
questa manipolazione sono ancora
presenti leggere anomalie, rivol-
gersi alla rete PEUGEOT.
Facendo riferimento al capitolo cor-
rispondente, reinizializzare:
- la chiave con telecomando,
- gli alzacristalli elettrici sequen-
ziali,
- il sistema di navigazione imbar- cato GPS.

!
i

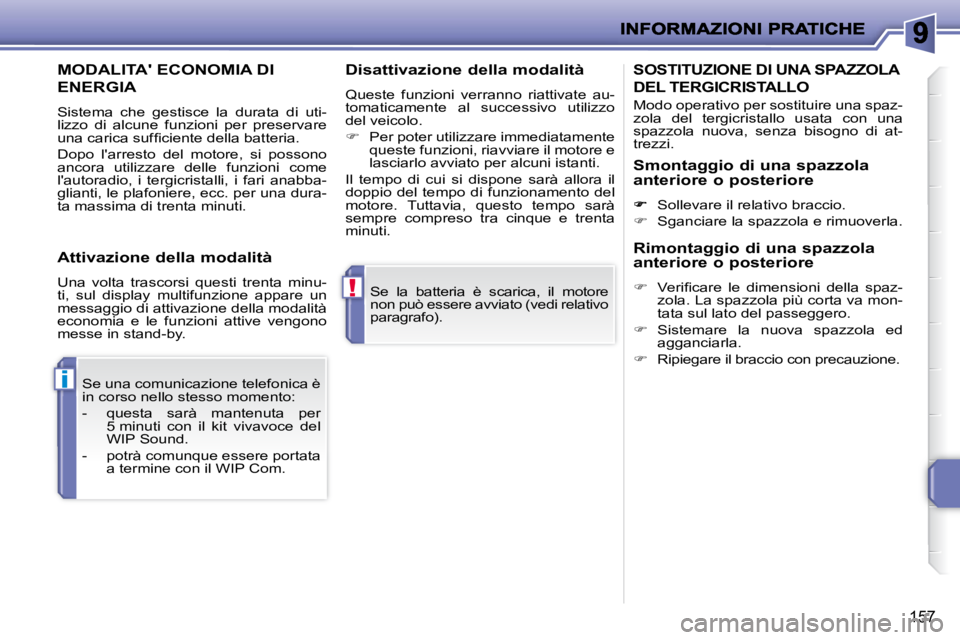

157
Se la batteria è scarica, il motore
non può essere avviato (vedi relativo
paragrafo).
Se una comunicazione telefonica è
in corso nello stesso momento:
- questa sarà mantenuta per 5 minuti con il kit vivavoce del
WIP Sound .
- potrà comunque essere portata a termine con il WIP Com.
MODALITA' ECONOMIA DI
ENERGIA
Sistema che gestisce la durata di uti-
lizzo di alcune funzioni per preservare
una carica suffi ciente della batteria.
Dopo l'arresto del motore, si possono
ancora utilizzare delle funzioni come
l'autoradio, i tergicristalli, i fari anabba-
glianti, le plafoniere, ecc. per una dura-
ta massima di trenta minuti. Disattivazione della modalità
Queste funzioni verranno riattivate au-
tomaticamente al successivo utilizzo
del veicolo.

 Per poter utilizzare immediatamente
queste funzioni, riavviare il motore e
lasciarlo avviato per alcuni istanti.
Il tempo di cui si dispone sarà allora il
doppio del tempo di funzionamento del
motore. Tuttavia, questo tempo sarà
sempre compreso tra cinque e trenta
minuti.
Attivazione della modalità
Una volta trascorsi questi trenta minu-
ti, sul display multifunzione appare un
messaggio di attivazione della modalità
economia e le funzioni attive vengono
messe in stand-by.
SOSTITUZIONE DI UNA SPAZZOLA
DEL TERGICRISTALLO
Modo operativo per sostituire una spaz-
zola del tergicristallo usata con una
spazzola nuova, senza bisogno di at-
trezzi.
Smontaggio di una spazzola
anteriore o posteriore
Sollevare il relativo braccio.
 Sganciare la spazzola e rimuoverla.
Rimontaggio di una spazzola
anteriore o posteriore
 Verifi care le dimensioni della spaz-zola. La spazzola più corta va mon-tata sul lato del passeggero.
 Sistemare la nuova spazzola ed agganciarla.
Ripiegare il braccio con precauzione.
