2009 PEUGEOT 207 Manuale duso (in Italian)

i
143
Dopo la sostituzione di una
ruota
Per riporre correttamente la ruota
forata nel bagagliaio, togliere l'ele-
mento protettivo centrale.
Far controllare rapidamente il ser-
raggio delle viti e la pressione della
ruota di scorta presso la rete
PEUGEOT.
Far riparare la ruota forata e rimon-
tarla subito sul veicolo.

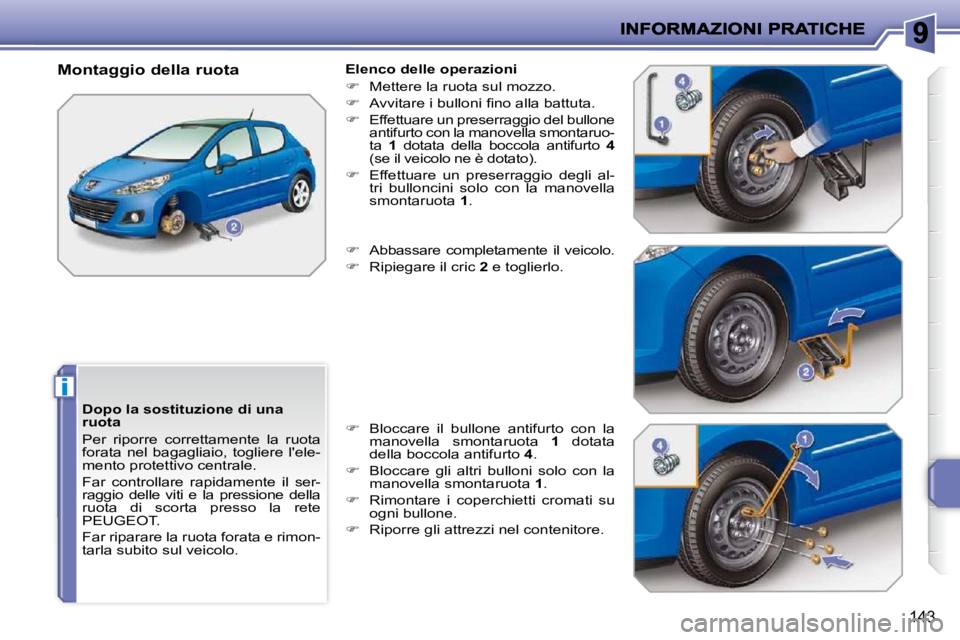

Montaggio della ruota
Elenco delle operazioni

 Mettere la ruota sul mozzo.

 Avvitare i bulloni fi no alla battuta.

 Effettuare un preserraggio del bullone
antifurto con la manovella smontaruo-
ta 1 dotata della boccola antifurto 4
(se il veicolo ne è dotato).

 Effettuare un preserraggio degli al-
tri bulloncini solo con la manovella
smontaruota 1 .

 Abbassare completamente il veicolo.

 Ripiegare il cric 2 e toglierlo.

 Bloccare il bullone antifurto con la
manovella smontaruota 1 dotata
della boccola antifurto 4 .

 Bloccare gli altri bulloni solo con la
manovella smontaruota 1 .

 Rimontare i coperchietti cromati su
ogni bullone.

 Riporre gli attrezzi nel contenitore.

!
i
i
144

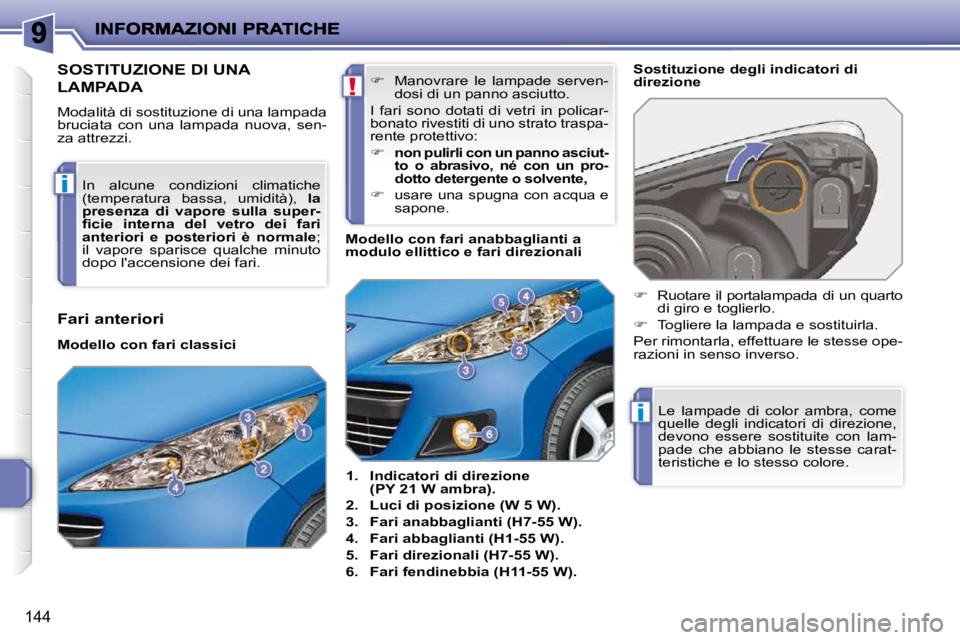

SOSTITUZIONE DI UNA
LAMPADA
Modalità di sostituzione di una lampada
bruciata con una lampada nuova, sen-
za attrezzi.
1. Indicatori di direzione
(PY 21 W ambra).

2. Luci di posizione (W 5 W).

3. Fari anabbaglianti (H7-55 W).

4. Fari abbaglianti (H1-55 W).

5. Fari direzionali (H7-55 W).

6. Fari fendinebbia (H11-55 W). Sostituzione degli indicatori di
direzione

 Manovrare le lampade serven-
dosi di un panno asciutto.
I fari sono dotati di vetri in policar-
bonato rivestiti di uno strato traspa-
rente protettivo:


non pulirli con un panno asciut-
to o abrasivo, né con un pro-
dotto detergente o solvente,


 usare una spugna con acqua e
sapone.
In alcune condizioni climatiche
(temperatura bassa, umidità),
la
presenza di vapore sulla super-
fi cie interna del vetro dei fari
anteriori e posteriori è normale ;
il vapore sparisce qualche minuto
dopo l'accensione dei fari . Modello con fari anabbaglianti a
modulo ellittico e fari direzionali
Le lampade di color ambra, come
quelle degli indicatori di direzione,
devono essere sostituite con lam-
pade che abbiano le stesse carat-
teristiche e lo stesso colore.

 Ruotare il portalampada di un quarto
di giro e toglierlo.

 Togliere la lampada e sostituirla.
Per rimontarla, effettuare le stesse ope-
razioni in senso inverso.
Fari anteriori
Modello con fari classici

145

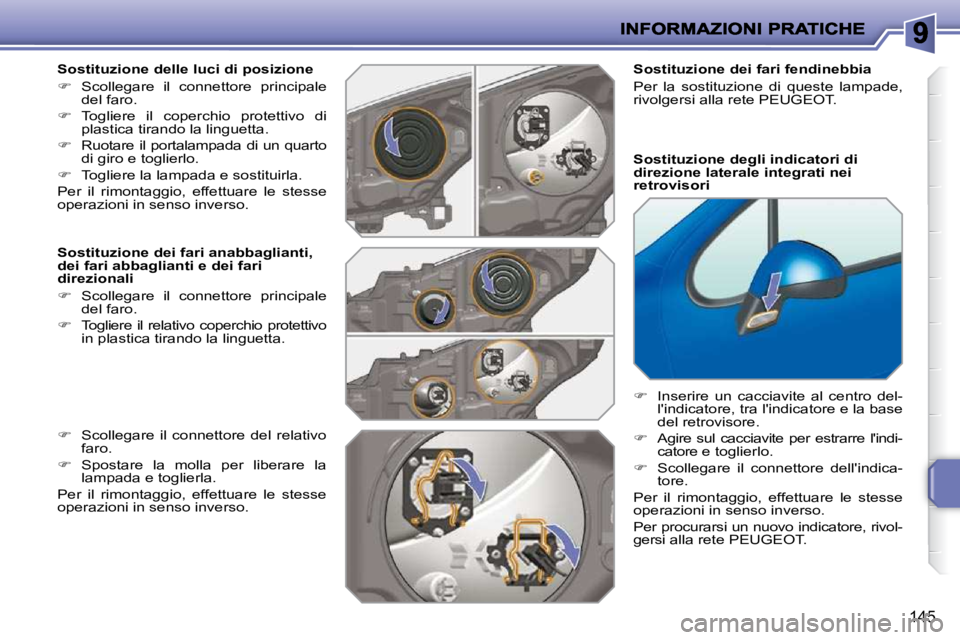

Sostituzione delle luci di posizione

 Scollegare il connettore principale
del faro.

 Togliere il coperchio protettivo di
plastica tirando la linguetta.

 Ruotare il portalampada di un quarto
di giro e toglierlo.

 Togliere la lampada e sostituirla.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.
Sostituzione dei fari anabbaglianti,
dei fari abbaglianti e dei fari
direzionali

 Scollegare il connettore principale
del faro.

 Togliere il relativo coperchio protettivo
in plastica tirando la linguetta.

 Scollegare il connettore del relativo
faro.

 Spostare la molla per liberare la
lampada e toglierla.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso. Sostituzione degli indicatori di
direzione laterale integrati nei
retrovisori

 Inserire un cacciavite al centro del-
l'indicatore, tra l'indicatore e la base
del retrovisore.

 Agire sul cacciavite per estrarre l'indi-
catore e toglierlo.

 Scollegare il connettore dell'indica-
tore.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.
Per procurarsi un nuovo indicatore, rivol-
gersi alla rete PEUGEOT.
Sostituzione dei fari fendinebbia
Per la sostituzione di queste lampade,
rivolgersi alla rete PEUGEOT.

i
i
146

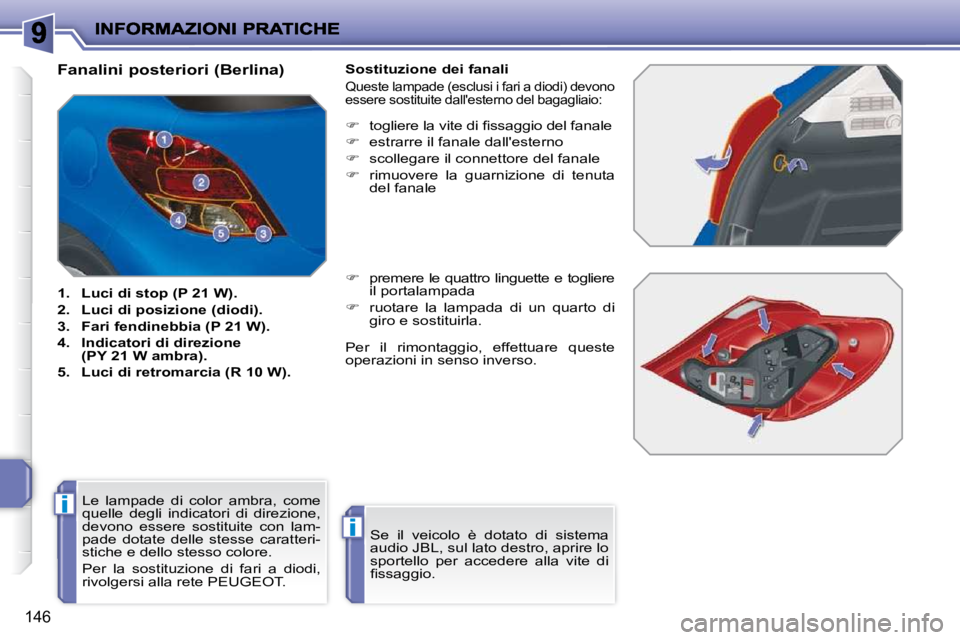

Fanalini posteriori (Berlina)

1. Luci di stop (P 21 W).

2. Luci di posizione (diodi).

3. Fari fendinebbia (P 21 W).

4. Indicatori di direzione
(PY 21 W ambra).

5. Luci di retromarcia (R 10 W). Sostituzione dei fanali

Queste lampade (esclusi i fari a diodi) devono
essere sostituite dall'esterno del bagagliaio:

 togliere la vite di fi ssaggio del fanale

 estrarre il fanale dall'esterno

 scollegare il connettore del fanale

 rimuovere la guarnizione di tenuta
del fanale

 premere le quattro linguette e togliere
il portalampada

 ruotare la lampada di un quarto di
giro e sostituirla.
Se il veicolo è dotato di sistema
audio JBL, sul lato destro, aprire lo
sportello per accedere alla vite di
fi ssaggio.
Le lampade di color ambra, come
quelle degli indicatori di direzione,
devono essere sostituite con lam-
pade dotate delle stesse caratteri-
stiche e dello stesso colore.
Per la sostituzione di fari a diodi,
rivolgersi alla rete PEUGEOT. Per il rimontaggio, effettuare queste
operazioni in senso inverso.

!
147

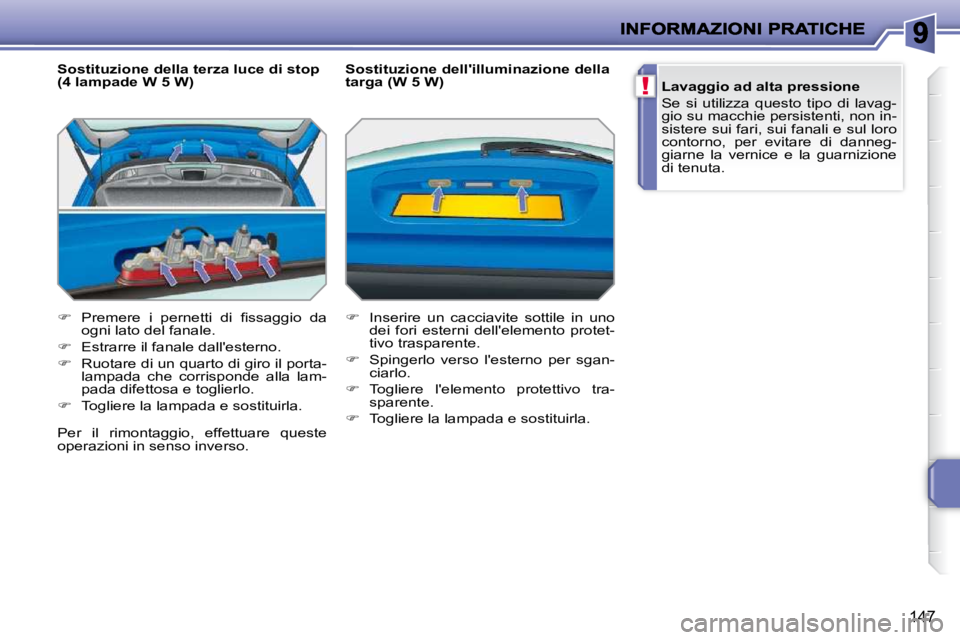

Sostituzione della terza luce di stop
(4 lampade W 5 W)

 Premere i pernetti di fi ssaggio da
ogni lato del fanale.

 Estrarre il fanale dall'esterno.

 Ruotare di un quarto di giro il porta-
lampada che corrisponde alla lam-
pada difettosa e toglierlo.

 Togliere la lampada e sostituirla. Sostituzione dell'illuminazione della
targa (W 5 W)

 Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento protet-
tivo trasparente.

 Spingerlo verso l'esterno per sgan-
ciarlo.

 Togliere l'elemento protettivo tra-
sparente.

 Togliere la lampada e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Lavaggio ad alta pressione
Se si utilizza questo tipo di lavag-
gio su macchie persistenti, non in-
sistere sui fari, sui fanali e sul loro
contorno, per evitare di danneg-
giarne la vernice e la guarnizione
di tenuta.

i
148

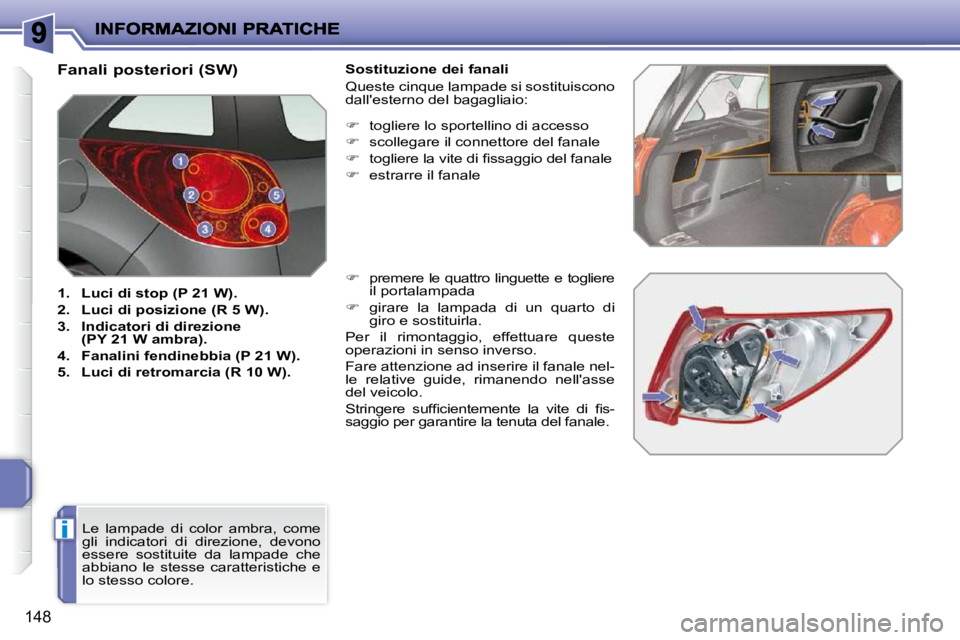

Fanali posteriori (SW)

1. Luci di stop (P 21 W).

2. Luci di posizione (R 5 W).

3. Indicatori di direzione
(PY 21 W ambra).

4. Fanalini fendinebbia (P 21 W).

5. Luci di retromarcia (R 10 W). Sostituzione dei fanali
Queste cinque lampade si sostituiscono
dall'esterno del bagagliaio:

 togliere lo sportellino di accesso

 scollegare il connettore del fanale

 togliere la vite di fi ssaggio del fanale

 estrarre il fanale

 premere le quattro linguette e togliere
il portalampada

 girare la lampada di un quarto di
giro e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Fare attenzione ad inserire il fanale nel-
le relative guide, rimanendo nell'asse
del veicolo.
Stringere suffi cientemente la vite di fi s-
saggio per garantire la tenuta del fanale.
Le lampade di color ambra, come
gli indicatori di direzione, devono
essere sostituite da lampade che
abbiano le stesse caratteristiche e
lo stesso colore.

!
149

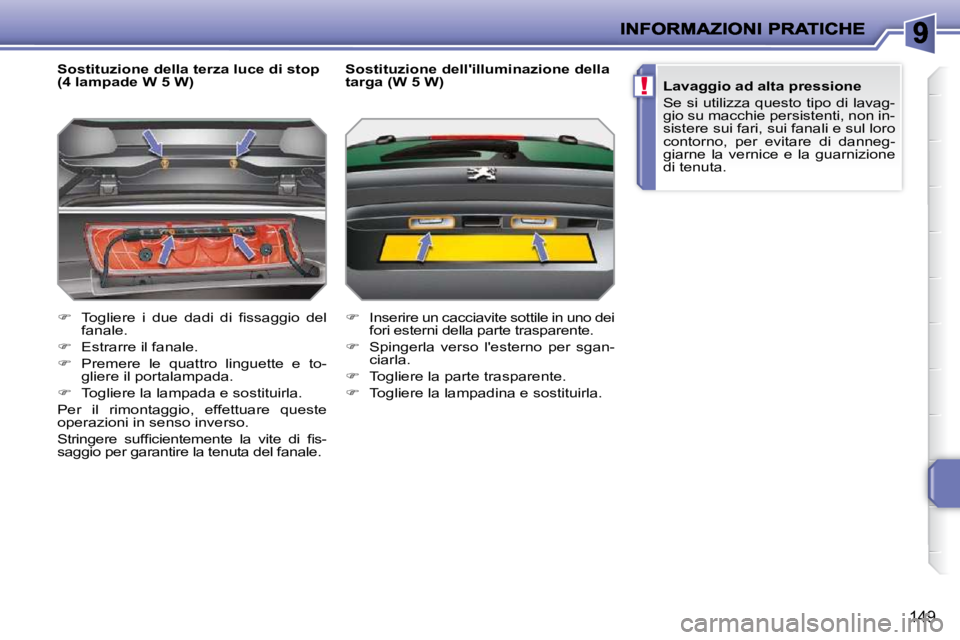

Sostituzione della terza luce di stop
(4 lampade W 5 W)

 Togliere i due dadi di fi ssaggio del
fanale.

 Estrarre il fanale.

 Premere le quattro linguette e to-
gliere il portalampada.

 Togliere la lampada e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Stringere suffi cientemente la vite di fi s-
saggio per garantire la tenuta del fanale. Sostituzione dell'illuminazione della
targa (W 5 W)

 Inserire un cacciavite sottile in uno dei
fori esterni della parte trasparente.

 Spingerla verso l'esterno per sgan-
ciarla.

 Togliere la parte trasparente.

 Togliere la lampadina e sostituirla.
Lavaggio ad alta pressione
Se si utilizza questo tipo di lavag-
gio su macchie persistenti, non in-
sistere sui fari, sui fanali e sul loro
contorno, per evitare di danneg-
giarne la vernice e la guarnizione
di tenuta.

!
i
150
PEUGEOT declina ogni responsa-
bilità in caso di spese di riparazio-
ne o di malfunzionamenti derivanti
dall'installazione di accessori ausi-
liari non forniti e non raccomandati
da PEUGEOT e non montati se-
condo le indicazioni, in particolare
quando il consumo degli apparec-
chi supplementari collegati supera
i 10 milliampère.

Installazione di accessori elettrici
Il circuito elettrico del veicolo è sta-
to progettato per funzionare con
equipaggiamenti di serie o opzio-
nali.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT.

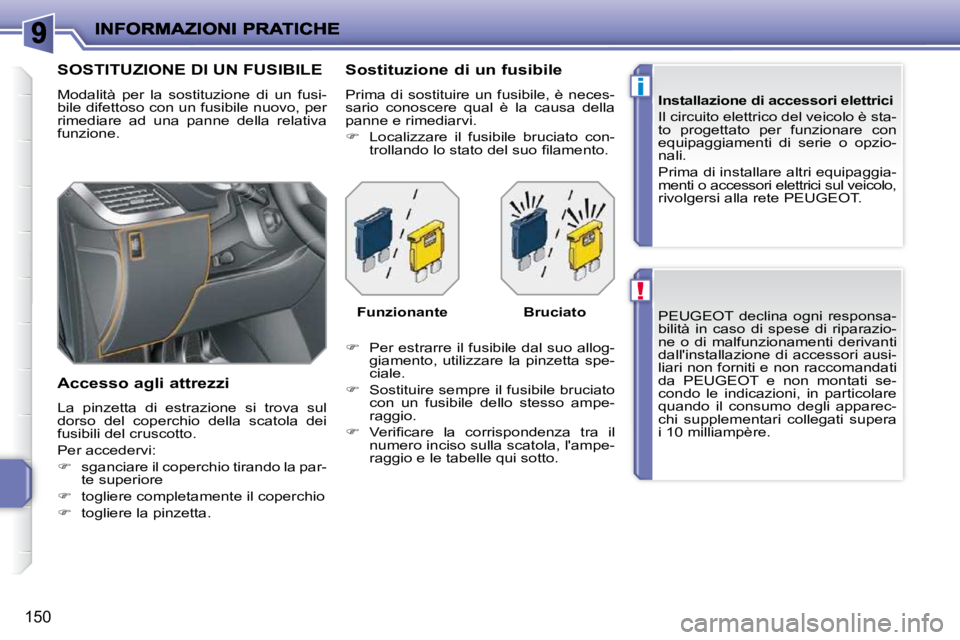

SOSTITUZIONE DI UN FUSIBILE
Modalità per la sostituzione di un fusi-
bile difettoso con un fusibile nuovo, per
rimediare ad una panne della relativa
funzione.
Accesso agli attrezzi
La pinzetta di estrazione si trova sul
dorso del coperchio della scatola dei
fusibili del cruscotto.
Per accedervi:

 sganciare il coperchio tirando la par-
te superiore

 togliere completamente il coperchio

 togliere la pinzetta. Sostituzione di un fusibile
Prima di sostituire un fusibile, è neces-
sario conoscere qual è la causa della
panne e rimediarvi.

 Localizzare il fusibile bruciato con-
trollando lo stato del suo fi lamento.

 Per estrarre il fusibile dal suo allog-
giamento, utilizzare la pinzetta spe-
ciale.

 Sostituire sempre il fusibile bruciato
con un fusibile dello stesso ampe-
raggio.

 Verifi care la corrispondenza tra il
numero inciso sulla scatola, l'ampe-
raggio e le tabelle qui sotto.

Funzionante

Bruciato
