2009 PEUGEOT 207 Manual de utilização (in Portuguese)

!

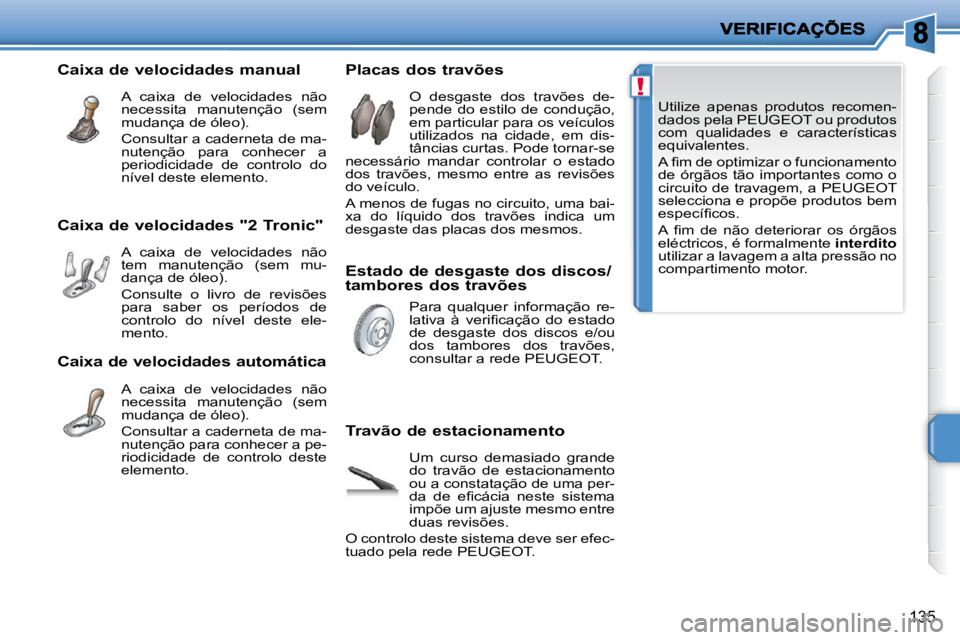

135
Utilize apenas produtos recomen-
dados pela PEUGEOT ou produtos
com qualidades e características
equivalentes.
A fi m de optimizar o funcionamento
de órgãos tão importantes como o
circuito de travagem, a PEUGEOT
selecciona e propõe produtos bem
específi cos.
A fi m de não deteriorar os órgãos
eléctricos, é formalmente interdito
utilizar a lavagem a alta pressão no
compartimento motor.
Caixa de velocidades "2 Tronic"
A caixa de velocidades não
tem manutenção (sem mu-
dança de óleo).
Consulte o livro de revisões
para saber os períodos de
controlo do nível deste ele-
mento. Estado de desgaste dos discos/
tambores dos travões
Para qualquer informação re-
lativa à verifi cação do estado
de desgaste dos discos e/ou
dos tambores dos travões,
consultar a rede PEUGEOT.
Caixa de velocidades manual
A caixa de velocidades não
necessita manutenção (sem
mudança de óleo).
Consultar a caderneta de ma-
nutenção para conhecer a
periodicidade de controlo do
nível deste elemento. Placas dos travões
O desgaste dos travões de-
pende do estilo de condução,
em particular para os veículos
utilizados na cidade, em dis-
tâncias curtas. Pode tornar-se
necessário mandar controlar o estado
dos travões, mesmo entre as revisões
do veículo.
A menos de fugas no circuito, uma bai-
xa do líquido dos travões indica um
desgaste das placas dos mesmos.
Travão de estacionamento
Um curso demasiado grande
do travão de estacionamento
ou a constatação de uma per-
da de efi cácia neste sistema
impõe um ajuste mesmo entre
duas revisões.
O controlo deste sistema deve ser efec-
tuado pela rede PEUGEOT.
Caixa de velocidades automática
A caixa de velocidades não
necessita manutenção (sem
mudança de óleo).
Consultar a caderneta de ma-
nutenção para conhecer a pe-
riodicidade de controlo deste
elemento.

i
136
Este kit de reparação é disponibili-
zado através da rede PEUGEOT.
Serve para reparar a maioria dos
furos susceptíveis de afectar o
pneu, situados no piso do pneu.
Evite retirar qualquer corpo estra-
nho que tenha penetrado no pneu.

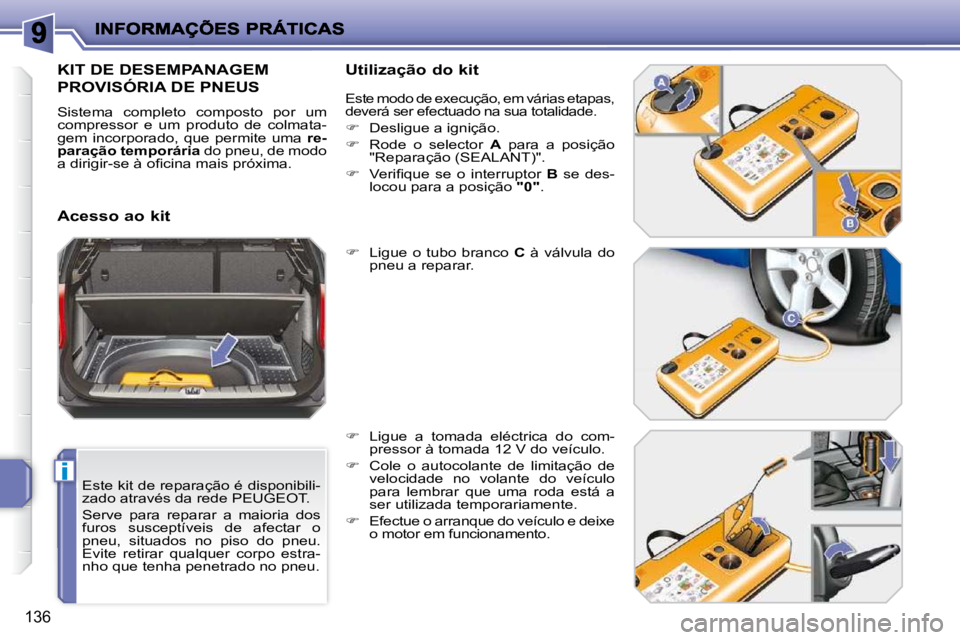

KIT DE DESEMPANAGEM
PROVISÓRIA DE PNEUS
Sistema completo composto por um
compressor e um produto de colmata-
gem incorporado, que permite uma re-
paração temporári
a do pneu, de modo
a dirigir-se à ofi cina mais próxima. Utilização do kit Este modo de execução, em várias etapas,
deverá ser efectuado na sua totalidade.

 Desligue a ignição.

 Rode o selector A para a posição
"Reparação (SEALANT)".

 Verifi que se o interruptor B se des-
locou para a posição "0" .

 Ligue o tubo branco C à válvula do
pneu a reparar.

 Ligue a tomada eléctrica do com-
pressor à tomada 12 V do veículo.

 Cole o autocolante de limitação de
velocidade no volante do veículo
para lembrar que uma roda está a
ser utilizada temporariamente.

 Efectue o arranque do veículo e deixe
o motor em funcionamento.
Acesso ao kit

i
i
137
Se passados entre cinco e sete
minutos não atingir a tensão in-
dicada, signifi ca que o pneu não
pode ser reparado; consulte a rede
PEUGEOT para a desempanagem
do seu veículo.

 Coloque o compressor em funcio-
namento ao deslocar o interruptor B
para a posição "1" até que a pres-
são do pneu atinja os 2,0 bars.

 Retirar o kit e tenha atenção para
não sair do seu veículo com vestí-
gios de líquido. Mantenha o kit ao
seu alcance.

 Coloque o veículo em movimento
imediatamente, durante cerca de
cinco quilómetros, a velocidade re-
duzida (entre 20 e 60 km/h), para
tapar o furo.

 Pare para verifi car a reparação e a
pressão através do kit.

 Rode o selector A para a posição
"Enchimento (AIR)".

 Ligue o tubo preto D à válvula da
roda reparada. Controlo/Enchimento ocasional
Poderá, igualmente, utilizar este
kit para controlar ou encher oca-
sionalmente os seus pneus. Para
tal, execute apenas os seis pontos
apresentados em seguida.

!
!

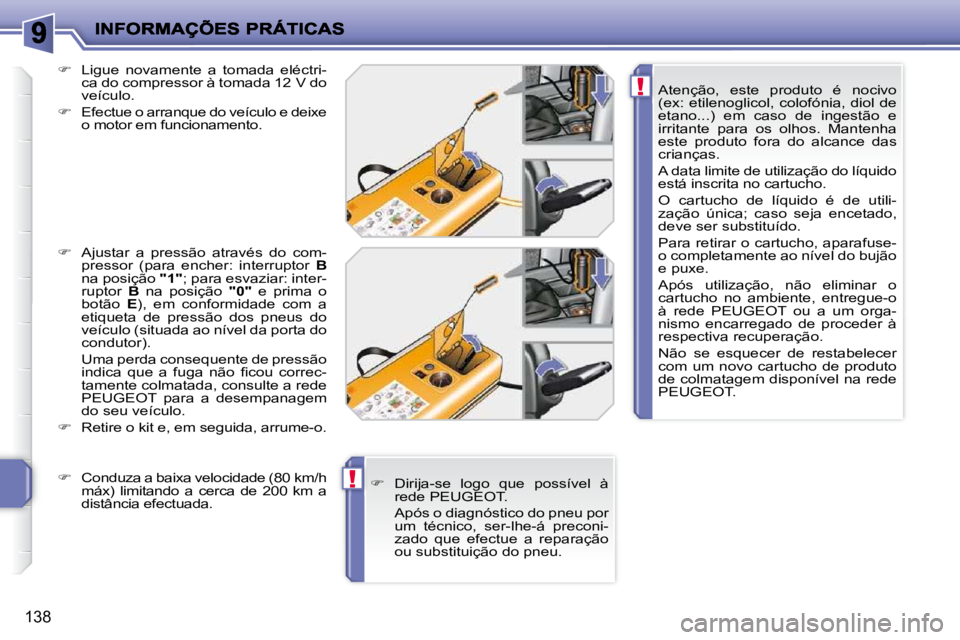

138
Atenção, este produto é nocivo
(ex: etilenoglicol, colofónia, diol de
etano...) em caso de ingestão e
irritante para os olhos. Mantenha
este produto fora do alcance das
crianças.
A data limite de utilização do líquido
está inscrita no cartucho.
O cartucho de líquido é de utili-
zação única; caso seja encetado,
deve ser substituído.
Para retirar o cartucho, aparafuse-
o completamente ao nível do bujão
e puxe.
Após utilização, não eliminar o
cartucho no ambiente, entregue-o
à rede PEUGEOT ou a um orga-
nismo encarregado de proceder à
respectiva recuperação.
Não se esquecer de restabelecer
com um novo cartucho de produto
de colmatagem disponível na rede
PEUGEOT.

 Ligue novamente a tomada eléctri-
ca do compressor à tomada 12 V do
veículo.

 Efectue o arranque do veículo e deixe
o motor em funcionamento.

 Ajustar a pressão através do com-
pressor (para encher: interruptor B
na posição "1" ; para esvaziar: inter-
ruptor B na posição "0" e prima o
botão E ), em conformidade com a
etiqueta de pressão dos pneus do
veículo (situada ao nível da porta do
condutor).
Uma perda consequente de pressão indica que a fuga não fi cou correc-
tamente colmatada, consulte a rede
PEUGEOT para a desempanagem
do seu veículo.

 Retire o kit e, em seguida, arrume-o.

 Dirija-se logo que possível à
rede PEUGEOT.
Após o diagnóstico do pneu por um técnico, ser-lhe-á preconi-
zado que efectue a reparação
ou substituição do pneu.

 Conduza a baixa velocidade (80 km/h
máx) limitando a cerca de 200 km a
distância efectuada.

i
139

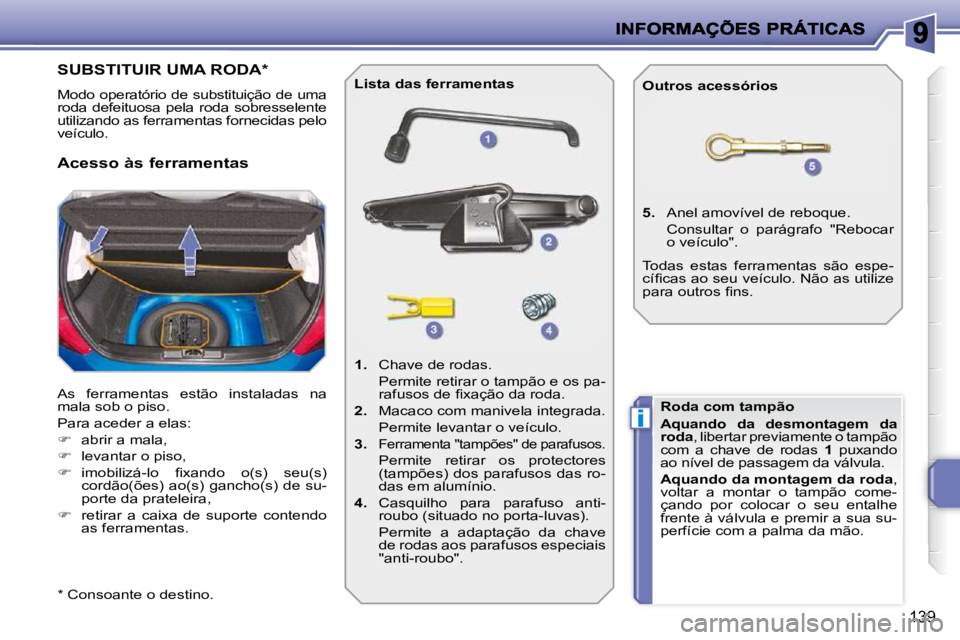

SUBSTITUIR UMA RODA *
Modo operatório de substituição de uma
roda defeituosa pela roda sobresselente
utilizando as ferramentas fornecidas pelo
veículo.
As ferramentas estão instaladas na
mala sob o piso.
Para aceder a elas:

 abrir a mala,

 levantar o piso,

 imobilizá-lo fi xando o(s) seu(s)
cordão(ões) ao(s) gancho(s) de su-
porte da prateleira,

 retirar a caixa de suporte contendo
as ferramentas.
Acesso às ferramentas
Lista das ferramentas

1. Chave de rodas.
Permite retirar o tampão e os pa- rafusos de fi xação da roda.

2. Macaco com manivela integrada.
Permite levantar o veículo.

3. Ferramenta "tampões" de parafusos.
Permite retirar os protectores
(tampões) dos parafusos das ro-
das em alumínio.

4. Casquilho para parafuso anti-
roubo (situado no porta-luvas).
Permite a adaptação da chave de rodas aos parafusos especiais
"anti-roubo".
5. Anel amovível de reboque.
Consultar o parágrafo "Rebocar
o veículo".
Outros acessórios
Roda com tampão

Aquando da desmontagem da
roda , libertar previamente o tampão
com a chave de rodas 1 puxando
ao nível de passagem da válvula.

Aquando da montagem da roda ,
voltar a montar o tampão come-
çando por colocar o seu entalhe
frente à válvula e premir a sua su-
perfície com a palma da mão.
Todas estas ferramentas são espe-
cífi cas ao seu veículo. Não as utilize
para outros fi ns.
* Consoante o destino.

i
i
140

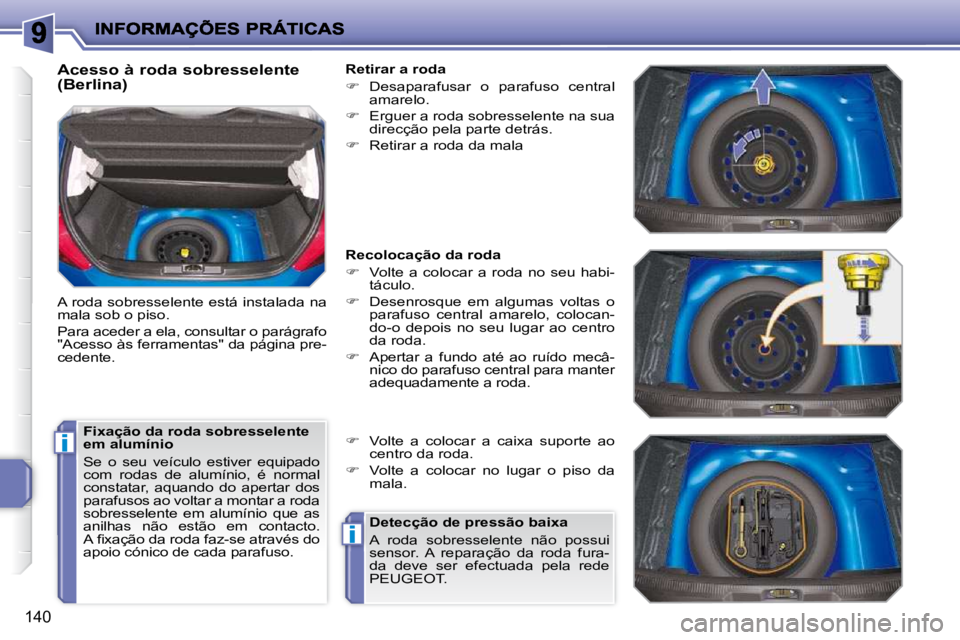

Acesso à roda sobresselente
(Berlina)
A roda sobresselente está instalada na
mala sob o piso.
Para aceder a ela, consultar o parágrafo
"Acesso às ferramentas" da página pre-
cedente. Fixação da roda sobresselente
em alumínio
Se o seu veículo estiver equipado
com rodas de alumínio, é normal
constatar, aquando do apertar dos
parafusos ao voltar a montar a roda
sobresselente em alumínio que as
anilhas não estão em contacto.
A fi xação da roda faz-se através do
apoio cónico de cada parafuso. Retirar a roda

 Desaparafusar o parafuso central
amarelo.

 Erguer a roda sobresselente na sua
direcção pela parte detrás.

 Retirar a roda da mala
Recolocação da roda

 Volte a colocar a roda no seu habi-
táculo.

 Desenrosque em algumas voltas o
parafuso central amarelo, colocan-
do-o depois no seu lugar ao centro
da roda.

 Apertar a fundo até ao ruído mecâ-
nico do parafuso central para manter
adequadamente a roda.

 Volte a colocar a caixa suporte ao
centro da roda.

 Volte a colocar no lugar o piso da
mala.
Detecção de pressão baixa
A roda sobresselente não possui
sensor. A reparação da roda fura-
da deve ser efectuada pela rede
PEUGEOT.

i
i
141

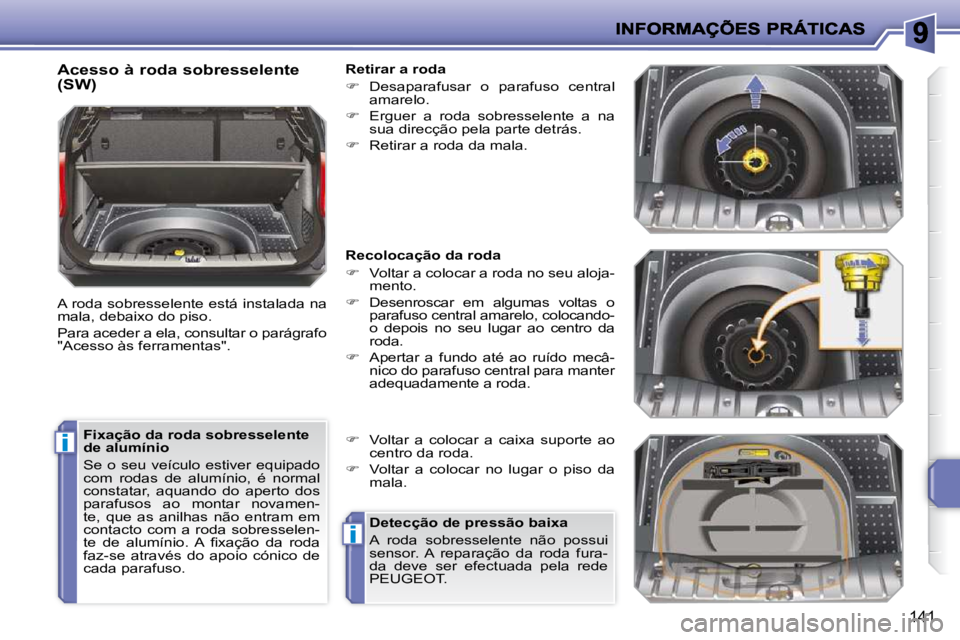

Acesso à roda sobresselente
(SW)
A roda sobresselente está instalada na
mala, debaixo do piso.
Para aceder a ela, consultar o parágrafo
"Acesso às ferramentas". Fixação da roda sobresselente
de alumínio
Se o seu veículo estiver equipado
com rodas de alumínio, é normal
constatar, aquando do aperto dos
parafusos ao montar novamen-
te, que as anilhas não entram em
contacto com a roda sobresselen-
te de alumínio. A fi xação da roda
faz-se através do apoio cónico de
cada parafuso. Retirar a roda

 Desaparafusar o parafuso central
amarelo.

 Erguer a roda sobresselente a na
sua direcção pela parte detrás.

 Retirar a roda da mala.
Recolocação da roda

 Voltar a colocar a roda no seu aloja-
mento.

 Desenroscar em algumas voltas o
parafuso central amarelo, colocando-
o depois no seu lugar ao centro da
roda.

 Apertar a fundo até ao ruído mecâ-
nico do parafuso central para manter
adequadamente a roda.

 Voltar a colocar a caixa suporte ao
centro da roda.

 Voltar a colocar no lugar o piso da
mala.
Detecção de pressão baixa
A roda sobresselente não possui
sensor. A reparação da roda fura-
da deve ser efectuada pela rede
PEUGEOT.

i
142

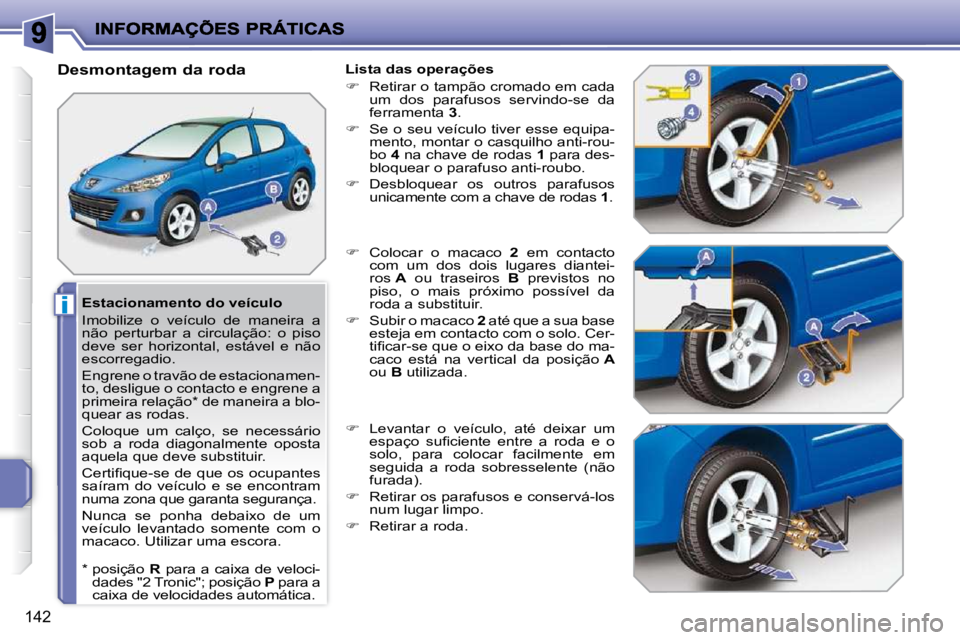

Estacionamento do veículo
Imobilize o veículo de maneira a
não perturbar a circulação: o piso
deve ser horizontal, estável e não
escorregadio.
Engrene o travão de estacionamen-
to, desligue o contacto e engrene a
primeira relação * de maneira a blo-
quear as rodas.
Coloque um calço, se necessário
sob a roda diagonalmente oposta
aquela que deve substituir.
Certifi que-se de que os ocupantes
saíram do veículo e se encontram
numa zona que garanta segurança.
Nunca se ponha debaixo de um
veículo levantado somente com o
macaco. Utilizar uma escora.
Desmontagem da roda
Lista das operações

 Retirar o tampão cromado em cada
um dos parafusos servindo-se da
ferramenta 3 .

 Se o seu veículo tiver esse equipa-
mento, montar o casquilho anti-rou-
bo 4 na chave de rodas 1 para des-
bloquear o parafuso anti-roubo.

 Desbloquear os outros parafusos
unicamente com a chave de rodas 1 .

 Colocar o macaco 2 em contacto
com um dos dois lugares diantei-
ros A ou traseiros B previstos no
piso, o mais próximo possível da
roda a substituir.

 Subir o macaco 2 até que a sua base
esteja em contacto com o solo. Cer-
tifi car-se que o eixo da base do ma-
caco está na vertical da posição A
ou B utilizada.

 Levantar o veículo, até deixar um
espaço sufi ciente entre a roda e o
solo, para colocar facilmente em
seguida a roda sobresselente (não
furada).

 Retirar os parafusos e conservá-los
num lugar limpo.

 Retirar a roda.
* posição R para a caixa de veloci-
dades "2 Tronic"; posição P para a
caixa de velocidades automática.
