2009 PEUGEOT 207 Manual de utilização (in Portuguese)

A SEGURANÇA das CRIANÇAS
95

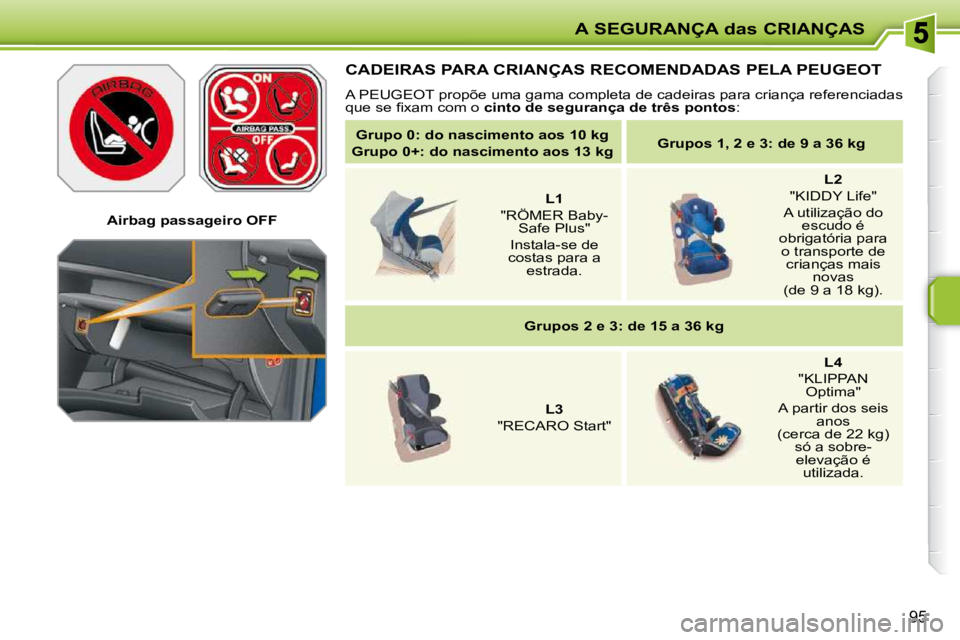

Airbag passageiro OFF
CADEIRAS PARA CRIANÇAS RECOMENDADAS PELA PEUGEOT
A PEUGEOT propõe uma gama completa de cadeiras para criança referenciadas
que se fi xam com o cinto de segurança de três pontos :

Grupo 0: do nascimento aos 10 kg

Grupo 0+: do nascimento aos 13 kg
Grupos 1, 2 e 3: de 9 a 36 kg


L1
"RÖMER Baby- Safe Plus"
Instala-se de
costas para a estrada.


L2
"KIDDY Life"
A utilização do escudo é
obrigatória para o transporte de crianças mais novas
(de 9 a 18 kg).

Grupos 2 e 3: de 15 a 36 kg

L3
"RECARO Start"

L4
"KLIPPAN Optima"
A partir dos seis anos
(cerca de 22 kg) só a sobre-elevação é utilizada.

A SEGURANÇA das CRIANÇAS

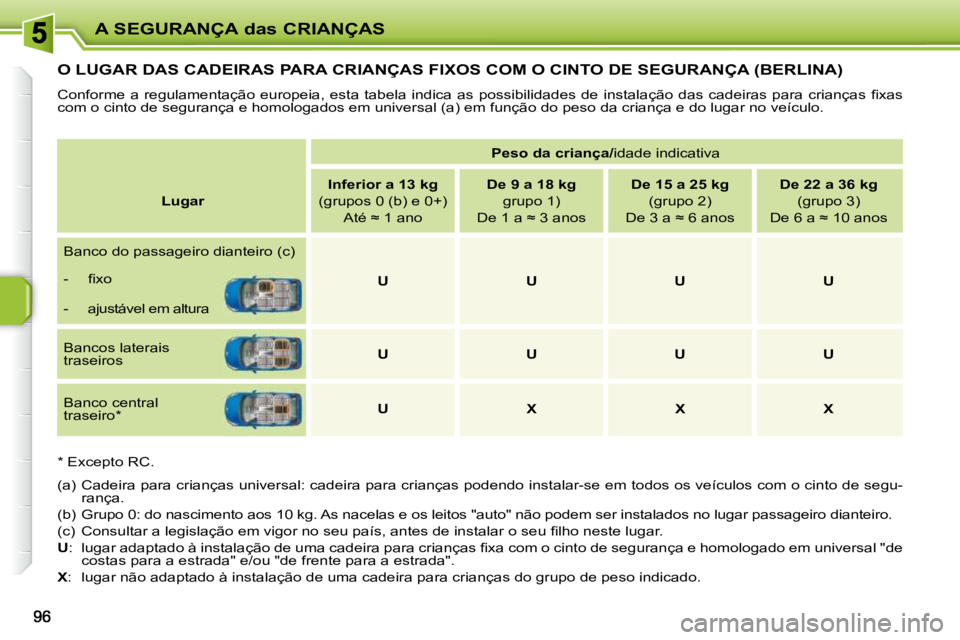

O LUGAR DAS CADEIRAS PARA CRIANÇAS FIXOS COM O CINTO DE SEGURANÇA (BERLINA)
Conforme a regulamentação europeia, esta tabela indica as possibilidades de instalação das cadeiras para crianças fi xas
com o cinto de segurança e homologados em universal (a) em função do peso da criança e do lugar no veículo.
(a) Cadeira para crianças universal: cadeira para crianças podendo instalar-se em todos os veículos com o cinto de segu-
rança.
(b) Grupo 0: do nascimento aos 10 kg. As nacelas e os leitos "auto" não podem ser instalados no lugar passageiro dianteiro.
(c) Consultar a legislação em vigor no seu país, antes de insta lar o seu fi lho neste lugar.

U : lugar adaptado à instalação de uma cadeira para crianças fi xa com o cinto de segurança e homologado em universal "de
costas para a estrada" e/ou "de frente para a estrada".

X : lugar não adaptado à instalação de uma cadeira para crian ças do grupo de peso indicado.
Peso da criança/ idade indicativa

Lugar
Inferior a 13 kg
(grupos 0 (b) e 0+) Até ≈ 1 ano
De 9 a 18 kg
grupo 1)
De 1 a ≈ 3 anos
De 15 a 25 kg
(grupo 2)
De 3 a ≈ 6 anos
De 22 a 36 kg
(grupo 3)
De 6 a ≈ 10 anos
Banco do passageiro dianteiro (c)
U U U U
- fi xo
- ajustável em altura
Bancos laterais
traseiros
U U U U
Banco central
traseiro *
U X X X
* Excepto RC.

A SEGURANÇA das CRIANÇAS
97

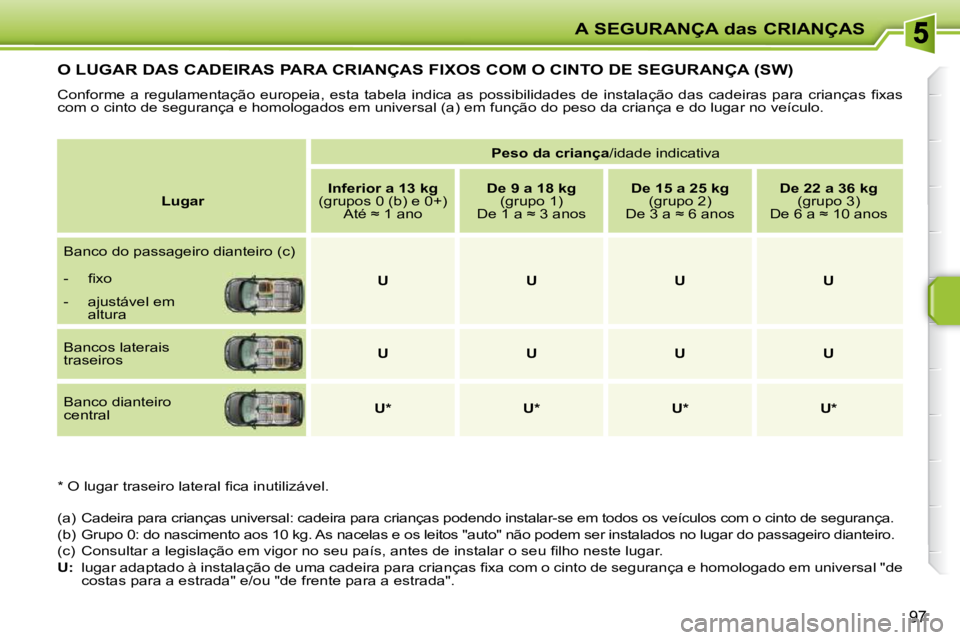

O LUGAR DAS CADEIRAS PARA CRIANÇAS FIXOS COM O CINTO DE SEGURANÇA (SW)
Conforme a regulamentação europeia, esta tabela indica as possibilidades de instalação das cadeiras para crianças fi xas
com o cinto de segurança e homologados em universal (a) em função do peso da criança e do lugar no veículo.
(a) Cadeira para crianças universal: cadeira para c rianças podendo instalar-se em todos os veículos co m o cinto de segurança.
(b) Grupo 0: do nascimento aos 10 kg. As nacelas e o s leitos "auto" não podem ser instalados no lugar do passageiro dianteiro.
(c) Consultar a legislação em vigor no seu país, antes de insta lar o seu fi lho neste lugar.

U: lugar adaptado à instalação de uma cadeira para crianças fi xa com o cinto de segurança e homologado em universal "de
costas para a estrada" e/ou "de frente para a estrada".
Peso da criança /idade indicativa

Lugar
Inferior a 13 kg
(grupos 0 (b) e 0+) Até ≈ 1 ano
De 9 a 18 kg
(grupo 1)
De 1 a ≈ 3 anos
De 15 a 25 kg
(grupo 2)
De 3 a ≈ 6 anos
De 22 a 36 kg
(grupo 3)
De 6 a ≈ 10 anos
Banco do passageiro dianteiro (c)
U U U U
- fi xo
- ajustável em
altura
Bancos laterais
traseiros
U U U U
Banco dianteiro
central
U * U * U * U *
* O lugar traseiro lateral fi ca inutilizável.

!
i
A SEGURANÇA das CRIANÇAS
98
Uma instalação mal efectuada de
um banco para crianças num veí-
culo compromete a protecção da
criança em caso de colisão.
Para conhecer os bancos para
crianças ISOFIX que se instalam
no seu veículo, consultar a tabela
recapitulativa para a localização
dos bancos para crianças ISOFIX.

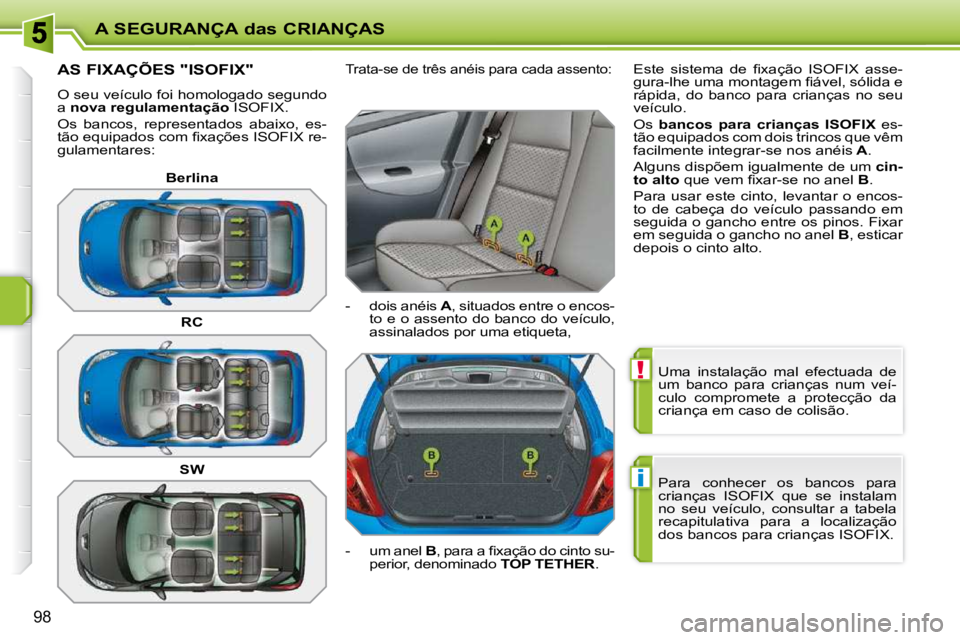

AS FIXAÇÕES "ISOFIX"
O seu veículo foi homologado segundo
a nova regulamentação ISOFIX.
Os bancos, representados abaixo, es-
tão equipados com fi xações ISOFIX re-
gulamentares:
Trata-se de três anéis para cada assento:
- dois anéis A , situados entre o encos-
to e o assento do banco do veículo,
assinalados por uma etiqueta,
- um anel B , para a fi xação do cinto su-
perior, denominado TOP TETHER . Este sistema de fi xação ISOFIX asse-
gura-lhe uma montagem fi ável, sólida e
rápida, do banco para crianças no seu
veículo.
Os
bancos para crianças ISOFIX es-
tão equipados com dois trincos que vêm
facilmente integrar-se nos anéis A .
Alguns dispõem igualmente de um cin-
to alto que vem fi xar-se no anel B .
Para usar este cinto, levantar o encos-
to de cabeça do veículo passando em
seguida o gancho entre os pinos. Fixar
em seguida o gancho no anel B , esticar
depois o cinto alto.

Berlina

RC

SW

i
A SEGURANÇA das CRIANÇAS
99

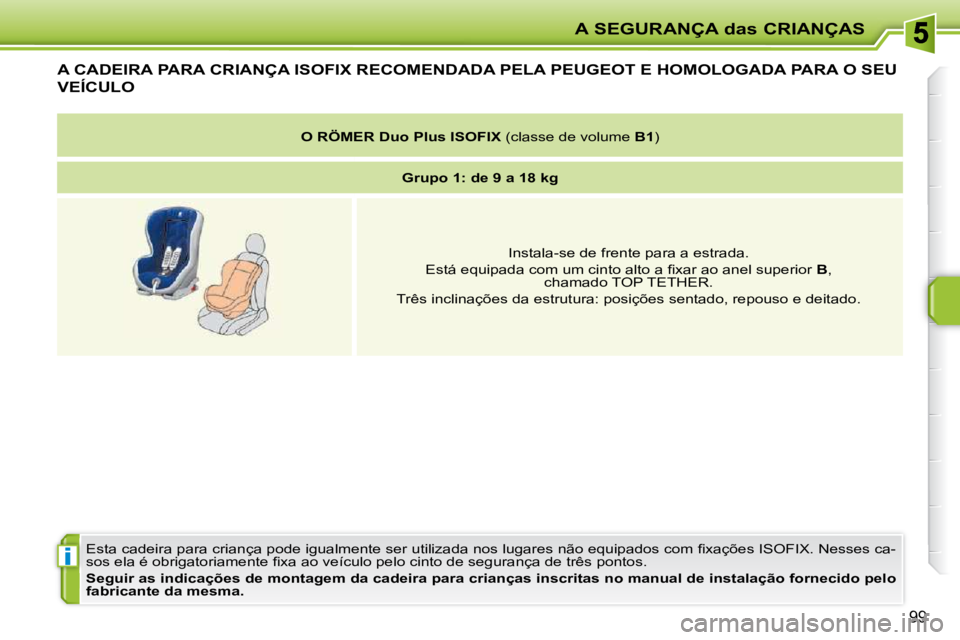

A CADEIRA PARA CRIANÇA ISOFIX RECOMENDADA PELA PEUGEOT E HOMOLOGADA PARA O SEU
VEÍCULO
Esta cadeira para criança pode igualmente ser utilizada nos lugares não equipados com fi xações ISOFIX. Nesses ca-
sos ela é obrigatoriamente fi xa ao veículo pelo cinto de segu rança de três pontos.

Seguir as indicações de montagem da cadeira para cria nças inscritas no manual de instalação fornecido pelo
fabricante
da mesma
.
O RÖMER Duo Plus ISOFIX (classe de volume B1 )

Grupo 1: de 9 a 18 kg

Instala-se de frente para a estrada.
Está equipada com um cinto alto a fi xar ao anel superior B ,
chamado TOP TETHER.
Três inclinações da estrutura: posições sentado, repouso e deitad o.

A SEGURANÇA das CRIANÇAS
100

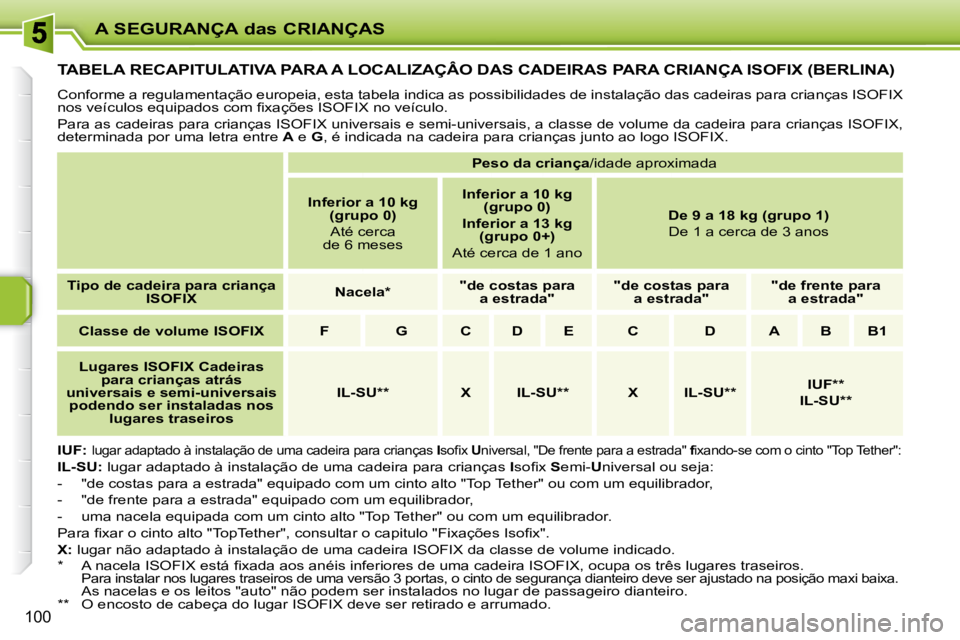

TABELA RECAPITULATIVA PARA A LOCALIZAÇÂO DAS CADEIRAS PARA CRIANÇA ISOFIX (BERLINA)
Conforme a regulamentação europeia, esta tabela indica as possibilidades de instalação das cadeiras para crianças ISOFIX
nos veículos equipados com fi xações ISOFIX no veículo.
Para as cadeiras para crianças ISOFIX universais e semi-universais, a classe de volume da cadeira para crianças ISOFIX,
determinada por uma letra entre A e G , é indicada na cadeira para crianças junto ao logo ISOFIX.

IUF:
lugar adaptado à instalação de uma cadeira para cri anças I sofi x U niversal, "De frente para a estrada" f ixando-se com o cinto "Top Tether":

IL-SU: lugar adaptado à instalação de uma cadeira para crianças I sofi x S emi- U niversal ou seja:
- "de costas para a estrada" equipado com um cinto alto "Top Tether" ou com um equilibrador,
- "de frente para a estrada" equipado com um equilibrador,
- uma nacela equipada com um cinto alto "Top Tether" ou com um equilibrador.
Para fi xar o cinto alto "TopTether", consultar o capitulo "Fixaç ões Isofi x".

X: lugar não adaptado à instalação de uma cadeira ISOFIX da classe de volume indicado.

Peso da criança /idade aproximada


Inferior a 10 kg
(grupo 0)
Até cerca
de 6 meses
Inferior a 10 kg
(grupo 0)

Inferior a 13 kg
(grupo 0+)
Até cerca de 1 ano De 9 a 18 kg (grupo 1)
De 1 a cerca de 3 anos

Tipo de cadeira para criança
ISOFIX
Nacela *
"de costas para
a estrada"
"de costas para
a estrada"
"de frente para
a estrada"

Classe de volume ISOFIX F G C D E C D A B B1

Lugares ISOFIX Cadeiras
para crianças atrás
universais e semi-universais podendo ser instaladas nos lugares traseiros
IL-SU ** X IL-SU ** X IL-SU **
IUF **
IL-SU **
* A nacela ISOFIX está fi xada aos anéis inferiores de uma cadeira ISOFIX, ocupa os três lugares traseiros.
Para instalar nos lugares traseiros de uma versão 3 portas, o cinto de segurança dianteiro deve ser ajustado na posição maxi baixa. As nacelas e os leitos "auto" não podem ser instalados no lugar de passageiro dianteiro.
** O encosto de cabeça do lugar ISOFIX deve ser retirado e arrumado.

A SEGURANÇA das CRIANÇAS
101

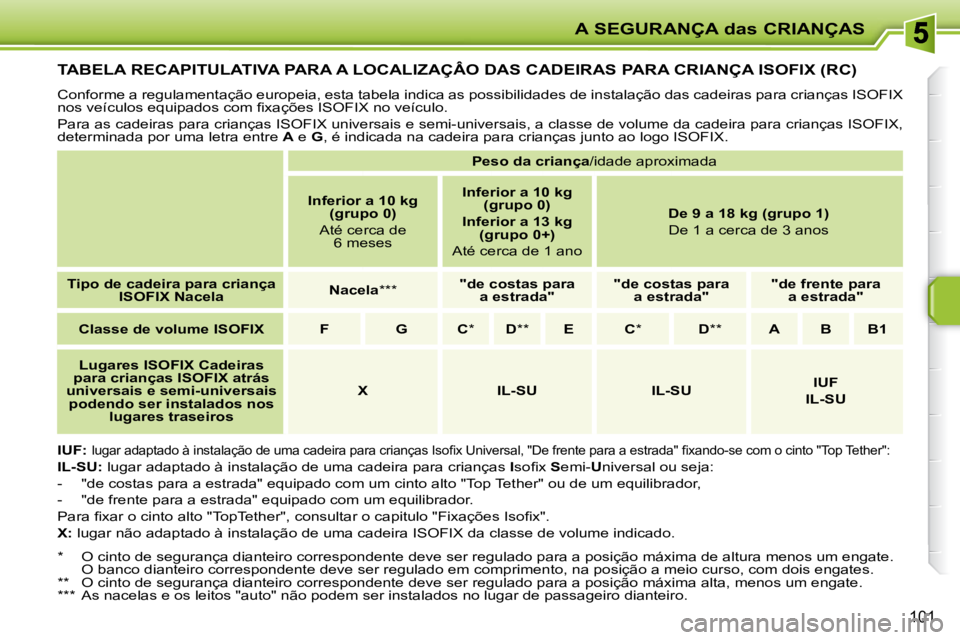

TABELA RECAPITULATIVA PARA A LOCALIZAÇÂO DAS CADEIRAS PARA CRIANÇA ISOFIX (RC)
Conforme a regulamentação europeia, esta tabela indica as possibilidades de instalação das cadeiras para crianças ISOFIX
nos veículos equipados com fi xações ISOFIX no veículo.
Para as cadeiras para crianças ISOFIX universais e semi-universais, a classe de volume da cadeira para crianças ISOFIX,
determinada por uma letra entre A e G , é indicada na cadeira para crianças junto ao logo ISOFIX.

IUF:
lugar adaptado à instalação de uma cadeira para cri anças Isofi x Universal, "De frente para a estrada" fi xando-se com o cinto "Top Tether":

IL-SU: lugar adaptado à instalação de uma cadeira para crianças I sofi x S emi- U niversal ou seja:
- "de costas para a estrada" equipado com um cinto alto "Top Tether" ou de um equilibrador,
- "de frente para a estrada" equipado com um equilibrador.
Para fi xar o cinto alto "TopTether", consultar o capitulo "Fixaç ões Isofi x".

X: lugar não adaptado à instalação de uma cadeira ISOFIX da classe de volume indicado.

Peso da criança /idade aproximada


Inferior a 10 kg
(grupo 0)
Até cerca de 6 meses
Inferior a 10 kg
(grupo 0)
Inferior a 13 kg (grupo 0+)
Até cerca de 1 ano
De 9 a 18 kg (grupo 1)
De 1 a cerca de 3 anos

Tipo de cadeira para criança
ISOFIX Nacela
Nacela ***
"de costas para
a estrada"
"de costas para
a estrada"
"de frente para
a estrada"

Classe de volume ISOFIX F G C * D ** E C * D ** A B B1

Lugares ISOFIX Cadeiras
para crianças ISOFIX atrás
universais e semi-universais podendo ser instalados nos lugares traseiros
X IL-SU IL-SU
IUF

IL-SU
* O cinto de segurança dianteiro correspondente deve ser re gulado para a posição máxima de altura menos um engate.
O banco dianteiro correspondente deve ser regulado em comprimen to, na posição a meio curso, com dois engates.
** O cinto de segurança dianteiro correspondente deve ser regulado para a posição máxima alta, menos um engate.
*** As nacelas e os leitos "auto" não podem ser instalad os no lugar de passageiro dianteiro.

A SEGURANÇA das CRIANÇAS
102

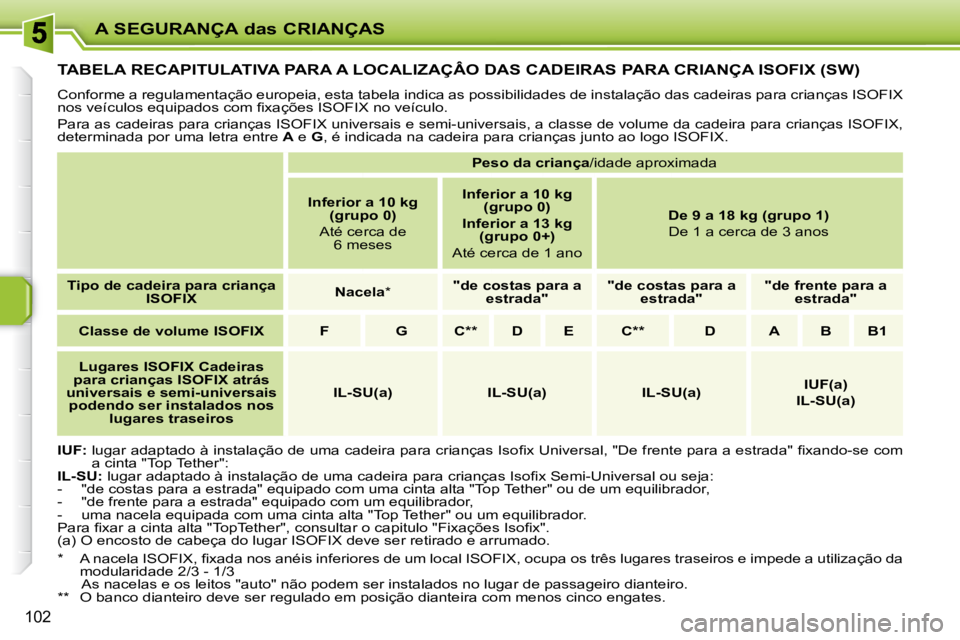

TABELA RECAPITULATIVA PARA A LOCALIZAÇÂO DAS CADEIRAS PARA CRIANÇA ISOFIX (SW)
Conforme a regulamentação europeia, esta tabela indica as possibilidades de instalação das cadeiras para crianças ISOFIX
nos veículos equipados com fi xações ISOFIX no veículo.
Para as cadeiras para crianças ISOFIX universais e semi-universais, a classe de volume da cadeira para crianças ISOFIX,
determinada por uma letra entre A e G , é indicada na cadeira para crianças junto ao logo ISOFIX.

IUF: lugar adaptado à instalação de uma cadeira para crianças Iso fi x Universal, "De frente para a estrada" fi xando-se com
a cinta "Top Tether":

IL-SU: lugar adaptado à instalação de uma cadeira para crianças Isofi x Semi-Universal ou seja :
- "de costas para a estrada" equipado com uma cinta alta "Top Tether" ou de um equilibrador,
- "de frente para a estrada" equipado com um equilibrador,
- uma nacela equipada com uma cinta alta "Top Tether" ou u m equilibrador.
Para fi xar a cinta alta "TopTether", consultar o capitulo "Fixaç ões Isofi x".
(a) O encosto de cabeça do lugar ISOFIX deve ser retirado e arrumad o.


Peso da criança /idade aproximada

Inferior a 10 kg
(grupo 0)
Até cerca de 6 meses
Inferior a 10 kg
(grupo 0)

Inferior a 13 kg
(grupo 0+)
Até cerca de 1 ano
De 9 a 18 kg (grupo 1)
De 1 a cerca de 3 anos

Tipo de cadeira para criança
ISOFIX
Nacela *
"de costas para a
estrada"
"de costas para a
estrada"
"de frente para a
estrada"

Classe de volume ISOFIX F G C ** D E C ** D A B B1

Lugares ISOFIX Cadeiras
para crianças ISOFIX atrás
universais e semi-universais podendo ser instalados nos lugares traseiros
IL-SU(a) IL-SU(a) IL-SU(a)
IUF(a)
IL-SU(a)
* A nacela ISOFIX, fi xada nos anéis inferiores de um lo cal ISOFIX, ocupa os três lugares traseiros e impede a utilização d a
modularidade 2/3 - 1/3 As nacelas e os leitos "auto" não podem ser instalados no lugar d e passageiro dianteiro.
** O banco dianteiro deve ser regulado em posição diant eira com menos cinco engates.
