2009 Hyundai Santa Fe Manuale del proprietario (in Italian)

1
CARATTERISTICHE DELLA VETTURA
79
B340D01A-ATT Luci abbaglianti e anabbaglianti B340E01A-ATTLampeggio Anche a fari spenti è possibile
effettuare il lampeggio con gli abbaglianti tirando la leva delle luciverso di Voi.
Per azionare le luci abbagliantispingete la leva verso il cruscotto.Contemporaneamente l'indicatore dei fari abbaglianti si illuminera'. Per azionare gli anabbaggaglianti, riportatela leva verso di Voi. B345G01CM-GXT Lavafari (se installado) Per azionare il lavafari, accendere i fari con il motore in funzione.
OCM029064LOCM028063OCM029066
CM italy-1b.p65
5/21/2008, 1:18 PM
79

1CARATTERISTICHE DELLA VETTURA
80TERGILAVACRISTALLI
A : Controllo velocità tergicristallo·
() - Singola passata
· OFF (O) - Off · INT (---)/AUTO - Funzionamento
ad intermittenza ocontrollo automatico del tergicristallo
· LO (1) - Funzionamento a bassa velocità del tergicristallo
· HI (2) - Funzionamento ad alta
velocità del tergicristallo
B : Regolazione dell'intermittenza o del ciclo automatico del tergicristallo
C : Lavaggio del vetro con un breve ciclo delle spazzole
D : Controllo del tergi/lavalunotto ·
- Spruzzo del fluido lavacristalli
· ON (
) - Funzionamento continuo
· OFF (O) - Off ·
- Lavaggio del vetro con un
breve ciclo delle spazzole
OCM0280904/OCM0280900/OCM028091/OCM0280901
Tergi/lavalunotto (Se installato)
Tergi/lavaparabrezza
Tipo B
Tipo A
Tipo B
Tipo A
/ AUTO
/ AUTO
Tipo B
CM italy-1b.p65
5/21/2008, 1:19 PM
80

1
CARATTERISTICHE DELLA VETTURA
81
B350A01A-ATT Tergiparabrezza Azionare nel modo seguente con il
commutatore d'accensione su ON.
() : Per fare in modo che il tergicristallo compia una sola passata, spingere la leva verso l'alto e rilasciarlaquando è in posizione OFF. Spingendo la leva verso l'alto e tenendola in taleposizione, i tergicristalli funzionano in modo continuativo.
OFF (0) : Tergicristallo non in funzione
INT (---) : Il tergicristallo funziona in modo intermittente ad intervalli fissi. Servirsi di questa modalità in caso dipioggia leggera o di bruma. Per variare la frequenza di battuta intermittente, ruotarela ghiera (1). (Se installato)
LO (1) : Velocità tergiparabrezza normale
HI (2) : Alta velocità tergiparabrezzaTipo A
OCM0280905
OCM028067A
Tipo B
1
1
NOTA: Per evitare danni al sistema del tergicristallo, evitare di usarlo per rimuovere grossi accumuli di neve o ghiaccio. La neve o il ghiaccio presenti in grossa quantità debbono essere rimossi manualmente. Se c'è solo un sottile strato di neve o di ghiaccio sul parabrezza, azionare il riscaldatore in modalità sbrinatore per scioglierli, prima di utilizzare il tergicristallo.
CM italy-1b.p65
5/21/2008, 1:19 PM
81

1CARATTERISTICHE DELLA VETTURA
82
B350B02CM-GTT Funzionamento automatico del tergicristallo (Se installato) Quando l’interruttore del tergicristallo è nella posizione "AUTO", il sensoredella pioggia, installato sull’estremità superiore del parabrezza, rileva la quantità di pioggia che sta cadendo eregola correttamente la durata degli intervalli tra una passata e l’altra delle spazzole. Se il commutatore d'accensione viene girato su "ON" quando l'interruttore del tergicristallo è in modalità "AUTO",oppure se l'interruttore del tergicristallo viene portato in modalità "AUTO" quando il commutatore d'accensioneè su "ON", o se la manopola di regolazione velocità viene ruotata verso l'alto con l'interruttore deltergicristallo in modalità "AUTO", il tergicristallo compie una singola passata per eseguire un controllo delsistema. Quando il tergicristallo non è in uso, mettere l'interruttore in posizione OFF(0).
OCM027071
Tipo A
OCM028071A
Tipo B NOTA:
In caso di ingente accumulo di
neve o ghiaccio sul parabrezza, ci sarà un periodo di attesa di 10 minuti prima che entrino infunzione i tergicristalli.
CM italy-1b.p65 5/21/2008, 1:19 PM
82

1
CARATTERISTICHE DELLA VETTURA
83

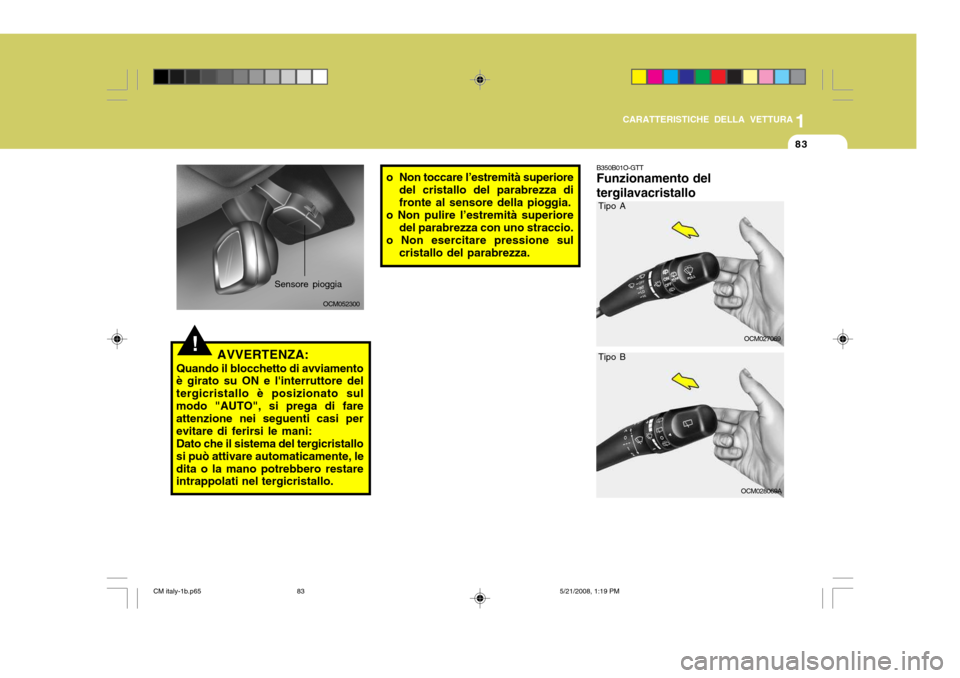

B350B01O-GTT Funzionamento del tergilavacristallo
OCM052300
!
Sensore pioggia
AVVERTENZA:
Quando il blocchetto di avviamento
è girato su ON e l'interruttore del tergicristallo è posizionato sulmodo "AUTO", si prega di fare attenzione nei seguenti casi per evitare di ferirsi le mani:
Dato che il sistema del tergicristallo
si può attivare automaticamente, ledita o la mano potrebbero restare intrappolati nel tergicristallo. o Non toccare l’estremità superiore
del cristallo del parabrezza di fronte al sensore della pioggia.
o Non pulire l’estremità superiore del parabrezza con uno straccio.
o Non esercitare pressione sul cristallo del parabrezza.
OCM027069
Tipo A
OCM028069A
Tipo B
CM italy-1b.p65
5/21/2008, 1:19 PM
83

1CARATTERISTICHE DELLA VETTURA
84
Funzionamento temporaneo del
tergicristallo Se si desidera rimuovere dal
parabrezza l'umidità depositata con una sola passata di tergicristallo, spingere verso l'alto la leva del tergi/ lavacristallo.
OCM027070
Tipo A
OCM028070A
Tipo B
Per azionare il tergilavacristallo tirate la leva lerso il volante. Quando vieneazionato il tergilavacristallo, il tergicristallo opera automaticamente due volte. Il tergilavacristallo continuaa funzionare fino al completo rilascio della leva.
NOTA:
o Non azionare il tergilavacristallo per più di 15 secondi alla volta, oppure con la vashetta delliquido vuoto.
o In caso di ghiaccio o neve, prima
di azionare il tergicristallo verificare che le spazzole non siano state incollate al parabrezzadal ghiaccio.
CM italy-1b.p65 5/21/2008, 1:19 PM
84

1
CARATTERISTICHE DELLA VETTURA
85
B350C01CM-ATT Intermittenza regolabile del tergicristallo (Se installato) Per utilizzare la funzione intermittenza
del tergicristallo, portare il relativo interruttore nella posizione “INT (---)”. Con l’interruttore in questa posizione, l’intervallo tra una passata e l’altrapuò essere modificato ruotando l’apposita ghiera di regolazione.
OCM027072LB390A02CM-ATT Tergi/lavalunotto (Se installato)
OCM027073
Tipo A
OCM028072A
Tipo B Tipo AOCM028073A
Tipo B
Ruotare l’interruttore nella posizione desiderata per azionare il tergi/lava lunotto.
CM italy-1b.p65 5/21/2008, 1:19 PM
85

1CARATTERISTICHE DELLA VETTURA
86
B360A01Y-GTT Interruttore luci antinebbia posteriori Per accendere le luci antinebbia pos-
teriori, premere il relativo interruttore. Le luci antinebbia si accendono quando l'interruttore dei proiettori è girato sulla seconda posizione e lachiave dell'avviamento è in posizione "ON".
INTERRUTTORE LUCI ANTINEBBIA
B360B01FC-ATT Interruttore luci antinebbia anteriori(Se installato)
OCM052074
Per accendere le luci fendinebbia,
spingere l'interruttore nella posizione "ON". Esse si accendono quandol'interruttore dei proiettori è nella prima o nella seconda posizione.
OCM051019L

- Spruzzo del fluido
lavacristalli
OFF (0) - Tergilunotto non in funzione
ON (
) - Normale funzionamento del tergilunotto

- Spruzzo del liquido sul vetro e azionamento delle spazzole
NOTA: Non azionare il lavalunotto di continuo per più di 15 secondi,oppure con la vaschetta del liquido vuota; il sistema si potrebbe danneggiare. Non azionare iltergilunotto se il vetro è asciutto: si potrebbe rigare il vetro e causare l'usura prematura della spazzola.Per la stessa ragione, non azionareil lavalunotto se non c'è più liquidonella vaschetta.
