2009 Hyundai Santa Fe Manuale del proprietario (in Italian)

6
26
MANUTENZIONE "FAI-DA-TE"
5. Aprire il cofano.
6. Tracciare la verticale (che devepassare per il centro di ciascun proiettore) e l'orizzontale (che devepassare per il centro di ciascun proiettore) sullo schermo usato per la regolazione. Tracciare quindi una linea parallela 30 mm sotto la linea orizzontale.
7. Regolare quindi il fascio di luce di ciascun anabbagliante, facendocombaciare la linea che delimita ilcontorno del fascio luminoso con la linea parallela (utilizzare un cacciavite per viti con taglio acroce) - ORIENTAMENTO VERTICALE.
Orientamento Orizzontale
Orientamento Verticale

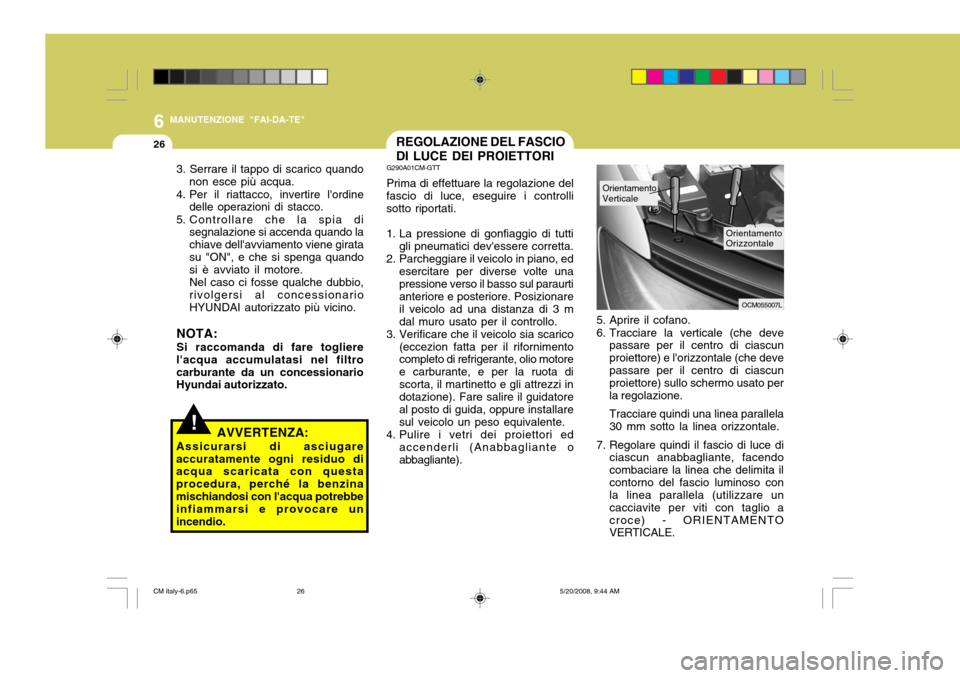

REGOLAZIONE DEL FASCIO DI LUCE DEI PROIETTORI
G290A01CM-GTT Prima di effettuare la regolazione del
fascio di luce, eseguire i controlli sotto riportati.
1. La pressione di gonfiaggio di tutti
gli pneumatici dev'essere corretta.
2. Parcheggiare il veicolo in piano, ed
esercitare per diverse volte una pressione verso il basso sul paraurti anteriore e posteriore. Posizionare il veicolo ad una distanza di 3 mdal muro usato per il controllo.
3. Verificare che il veicolo sia scarico (eccezion fatta per il rifornimento completo di refrigerante, olio motore e carburante, e per la ruota discorta, il martinetto e gli attrezzi in dotazione). Fare salire il guidatore al posto di guida, oppure installaresul veicolo un peso equivalente.
4. Pulire i vetri dei proiettori ed
accenderli (Anabbagliante o
abbagliante).
!
3. Serrare il tappo di scarico quando non esce più acqua.
4. Per il riattacco, invertire l'ordine delle operazioni di stacco.
5. Controllare che la spia di segnalazione si accenda quando la chiave dell'avviamento viene giratasu "ON", e che si spenga quando si è avviato il motore. Nel caso ci fosse qualche dubbio, rivolgersi al concessionario HYUNDAI autorizzato più vicino.
NOTA: Si raccomanda di fare togliere
l'acqua accumulatasi nel filtro carburante da un concessionario Hyundai autorizzato.
AVVERTENZA:
Assicurarsi di asciugare accuratamente ogni residuo di acqua scaricata con questa procedura, perché la benzinamischiandosi con l'acqua potrebbe infiammarsi e provocare un incendio.
OCM055007L
CM italy-6.p65 5/20/2008, 9:44 AM
26

6
MANUTENZIONE "FAI-DA-TE"
27
G290B01TG
L W
H
H
"P"

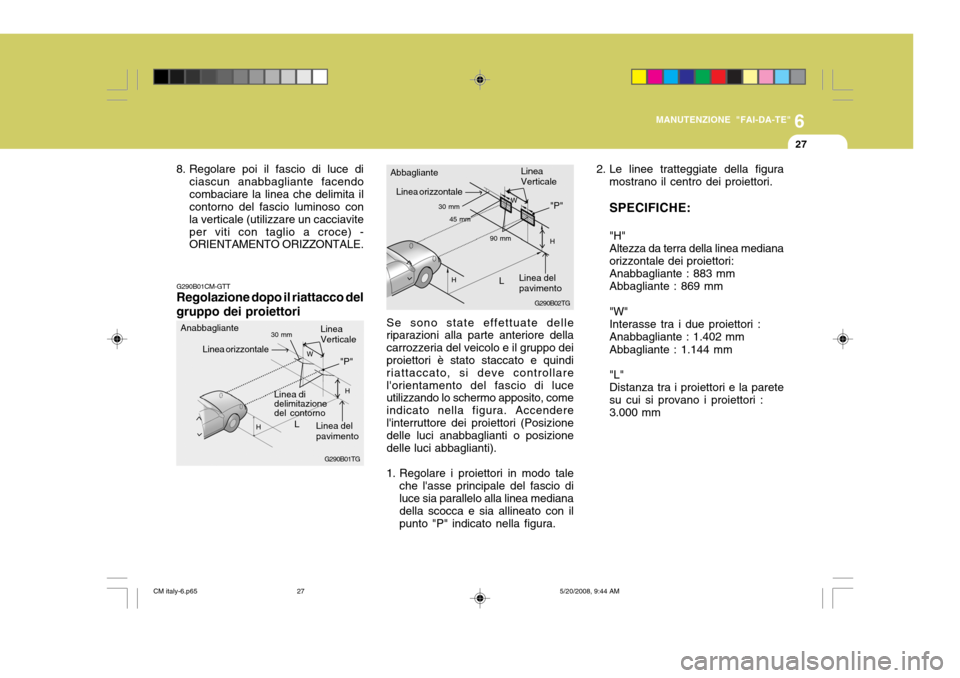

G290B01CM-GTT Regolazione dopo il riattacco del gruppo dei proiettori
Linea di delimitazione del contornoLinea del pavimento
Linea orizzontale
LineaVerticale
30 mm
8. Regolare poi il fascio di luce di
ciascun anabbagliante facendo combaciare la linea che delimita il contorno del fascio luminoso con la verticale (utilizzare un cacciaviteper viti con taglio a croce) - ORIENTAMENTO ORIZZONTALE.
Se sono state effettuate delleriparazioni alla parte anteriore della carrozzeria del veicolo e il gruppo dei proiettori è stato staccato e quindi riattaccato, si deve controllarel'orientamento del fascio di luce utilizzando lo schermo apposito, come indicato nella figura. Accendere
l'interruttore dei proiettori (Posizione delle luci anabbaglianti o posizione delle luci abbaglianti).
1. Regolare i proiettori in modo tale che l'asse principale del fascio di luce sia parallelo alla linea mediana della scocca e sia allineato con ilpunto "P" indicato nella figura.
G290B02TG
LW
H
H
"P"
90 mm
Linea del pavimento
Linea orizzontale
LineaVerticale
30 mm
2. Le linee tratteggiate della figura mostrano il centro dei proiettori. SPECIFICHE: "H" Altezza da terra della linea mediana orizzontale dei proiettori: Anabbagliante : 883 mm Abbagliante : 869 mm "W" Interasse tra i due proiettori : Anabbagliante : 1.402 mm Abbagliante : 1.144 mm "L" Distanza tra i proiettori e la paretesu cui si provano i proiettori :3.000 mm
Anabbagliante Abbagliante
45 mm
CM italy-6.p65
5/20/2008, 9:44 AM
27

6
28
MANUTENZIONE "FAI-DA-TE"
o Dopo aver marciato sotto unapioggia intensa o dopo un lavaggio, i trasparenti dei gruppi ottici anteriori e posterioripossono risultare annebbiati. Questa condizione è causata dalla differenza di temperaturafra la lampadina all’interno e l’esterno. Si tratta di un fenomeno simile a quello dellacondensazione che si manifesta sotto la pioggia sull’interno dei finestrini e non è indice diproblemi alla vettura. Se si manifestano trafilamenti d’acqua all’interno della circuiteria delfaro, far controllare il veicolo da un Concessionario Autorizzato Hyundai.G270A01CM-GTT Proiettori, luci degli indicatori di direzione anteriori e luci diposizione anteriori

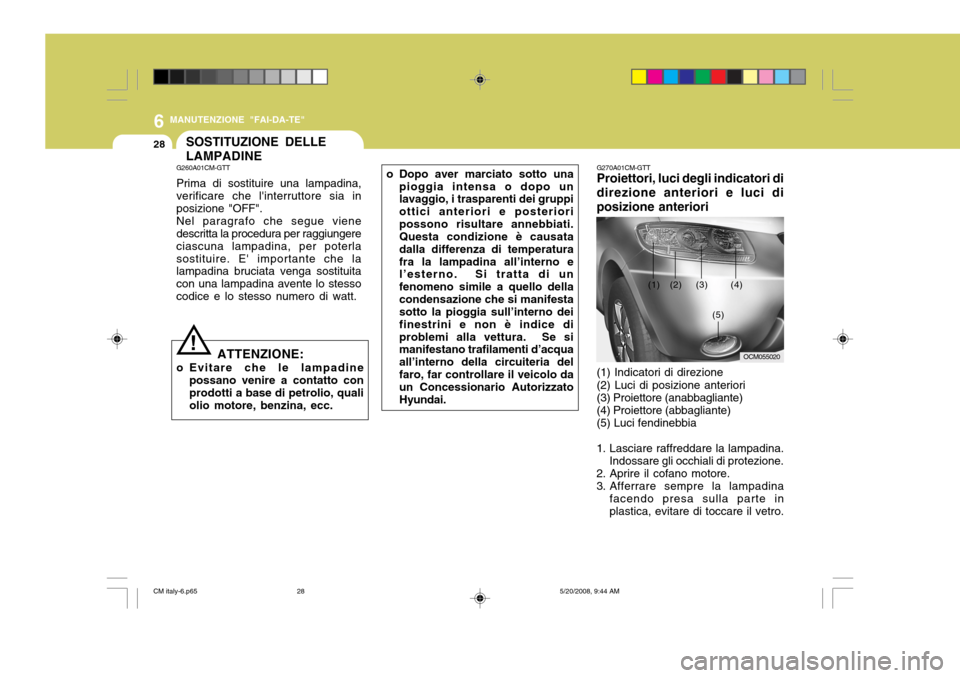

SOSTITUZIONE DELLE LAMPADINE
G260A01CM-GTT Prima di sostituire una lampadina, verificare che l'interruttore sia in posizione "OFF". Nel paragrafo che segue viene descritta la procedura per raggiungere ciascuna lampadina, per poterlasostituire. E' importante che la lampadina bruciata venga sostituita con una lampadina avente lo stessocodice e lo stesso numero di watt.
ATTENZIONE:
o Evitare che le lampadine possano venire a contatto conprodotti a base di petrolio, qualiolio motore, benzina, ecc.
!
(1) Indicatori di direzione (2) Luci di posizione anteriori (3) Proiettore (anabbagliante) (4) Proiettore (abbagliante) (5) Luci fendinebbia
1. Lasciare raffreddare la lampadina. Indossare gli occhiali di protezione.
2. Aprire il cofano motore.
3. Afferrare sempre la lampadina facendo presa sulla parte in plastica, evitare di toccare il vetro.OCM055020
(1) (2) (3) (4)
(5)
CM italy-6.p65 5/20/2008, 9:44 AM
28

6
MANUTENZIONE "FAI-DA-TE"
29

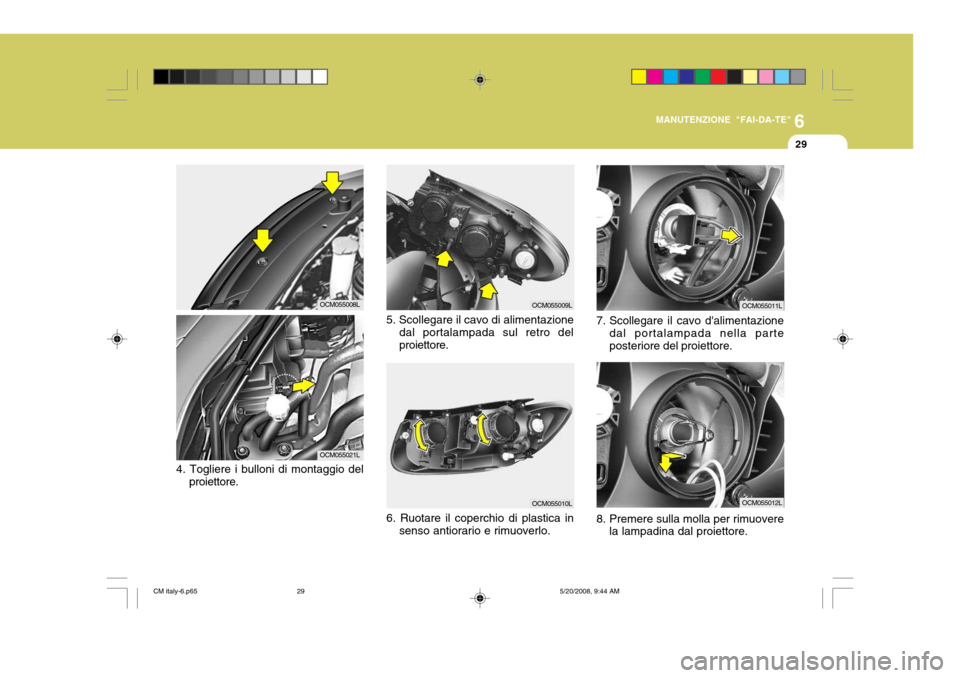

4. Togliere i bulloni di montaggio del proiettore.
OCM055009L
OCM055010L
5. Scollegare il cavo di alimentazione
dal portalampada sul retro del proiettore.
OCM055008L
OCM055021L 7. Scollegare il cavo d'alimentazione
dal portalampada nella parte posteriore del proiettore.
8. Premere sulla molla per rimuovere la lampadina dal proiettore.
OCM055011L
OCM055012L
6. Ruotare il coperchio di plastica in senso antiorario e rimuoverlo.
CM italy-6.p65 5/20/2008, 9:44 AM
29

6
30
MANUTENZIONE "FAI-DA-TE"
G270A03O

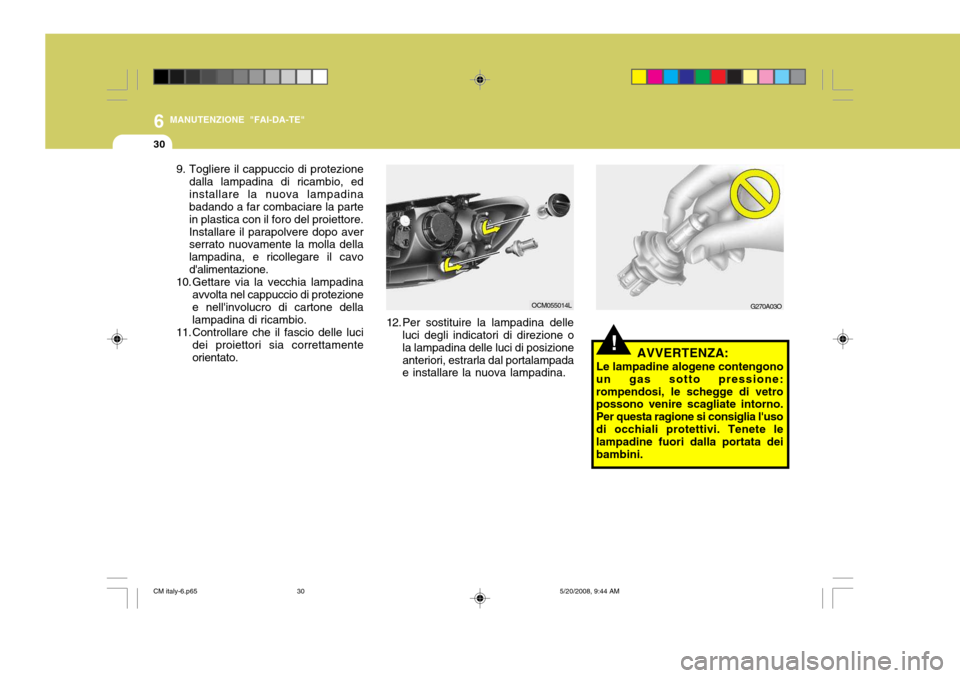

!AVVERTENZA:
Le lampadine alogene contengono
un gas sotto pressione: rompendosi, le schegge di vetro possono venire scagliate intorno. Per questa ragione si consiglia l'usodi occhiali protettivi. Tenete le lampadine fuori dalla portata dei bambini.
9. Togliere il cappuccio di protezione
dalla lampadina di ricambio, edinstallare la nuova lampadina badando a far combaciare la parte in plastica con il foro del proiettore.Installare il parapolvere dopo aver serrato nuovamente la molla della lampadina, e ricollegare il cavod'alimentazione.
10. Gettare via la vecchia lampadina
avvolta nel cappuccio di protezionee nell'involucro di cartone della lampadina di ricambio.
11. Controllare che il fascio delle luci dei proiettori sia correttamente orientato.
OCM055014L
12. Per sostituire la lampadina delle luci degli indicatori di direzione o la lampadina delle luci di posizioneanteriori, estrarla dal portalampada e installare la nuova lampadina.
CM italy-6.p65 5/20/2008, 9:44 AM
30

6
MANUTENZIONE "FAI-DA-TE"
31

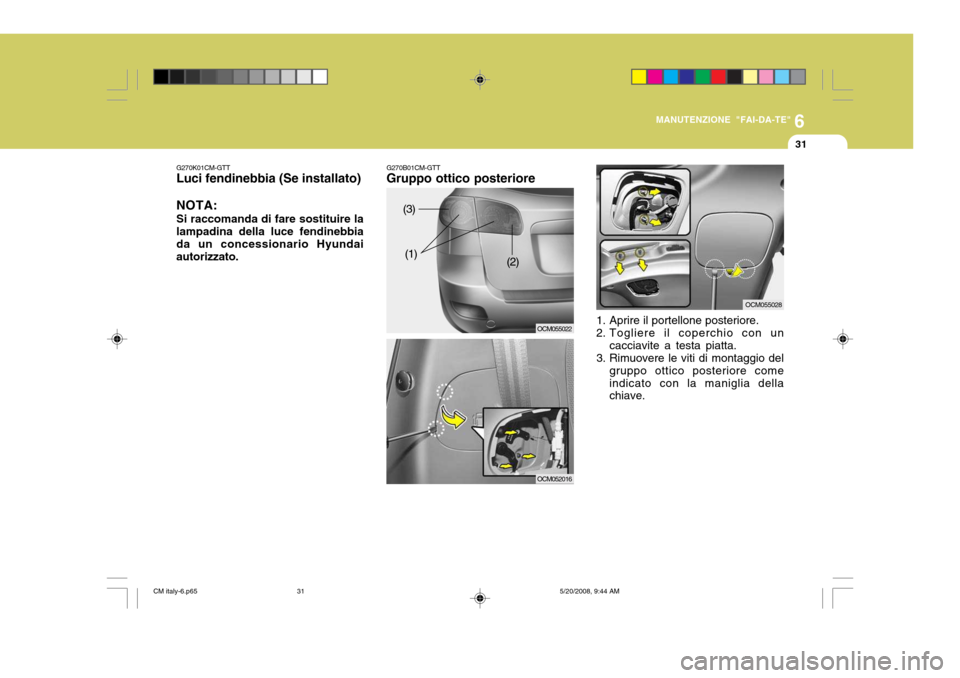

G270B01CM-GTT Gruppo ottico posteriore
OCM055022
(3)
(1) (2)
OCM0520161. Aprire il portellone posteriore.
2. Togliere il coperchio con un
cacciavite a testa piatta.
3. Rimuovere le viti di montaggio del
gruppo ottico posteriore comeindicato con la maniglia della chiave.
OCM055028
G270K01CM-GTT Luci fendinebbia (Se installato) NOTA: Si raccomanda di fare sostituire la lampadina della luce fendinebbia da un concessionario Hyundaiautorizzato.
CM italy-6.p65
5/20/2008, 9:44 AM
31

6
32
MANUTENZIONE "FAI-DA-TE"

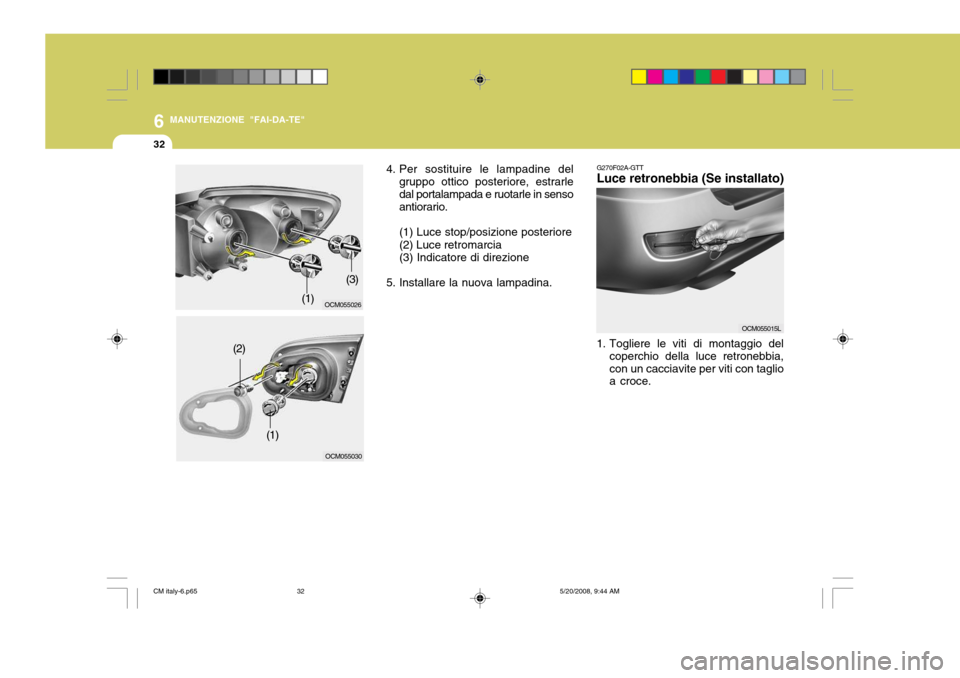

1. Togliere le viti di montaggio delcoperchio della luce retronebbia, con un cacciavite per viti con taglio a croce.
G270F02A-GTTLuce retronebbia (Se installato)
OCM055015L
OCM055026
(3)
(1)
OCM055030
(1)
(2) 4. Per sostituire le lampadine del
gruppo ottico posteriore, estrarle dal portalampada e ruotarle in senso antiorario. (1) Luce stop/posizione posteriore (2) Luce retromarcia (3) Indicatore di direzione
5. Installare la nuova lampadina.
CM italy-6.p65 5/20/2008, 9:44 AM
32

6
MANUTENZIONE "FAI-DA-TE"
33

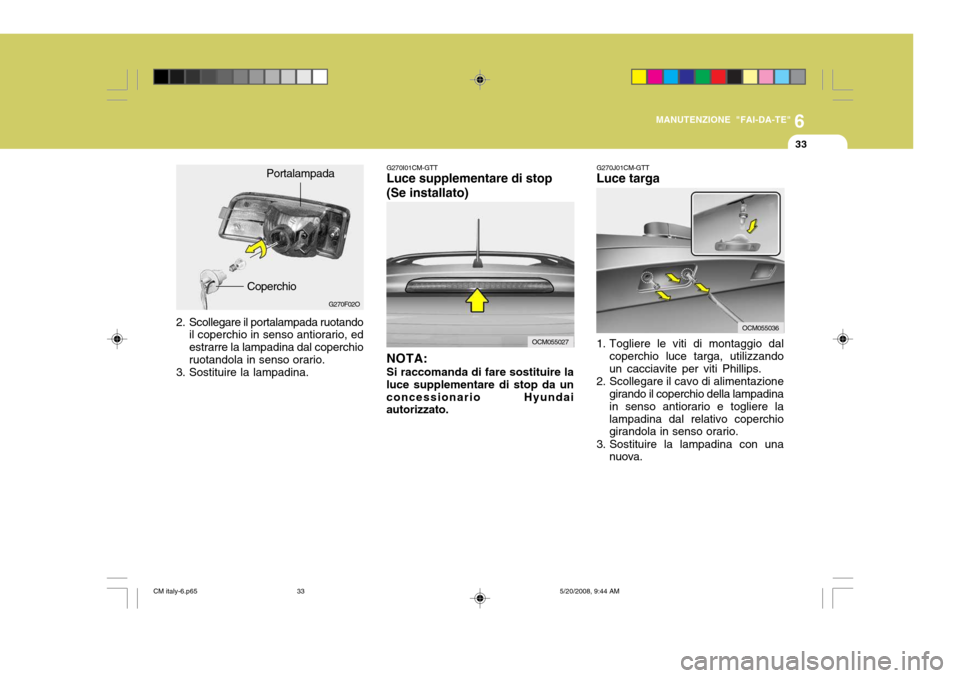

2. Scollegare il portalampada ruotando
il coperchio in senso antiorario, ed estrarre la lampadina dal coperchioruotandola in senso orario.
3. Sostituire la lampadina. G270F02O
CoperchioPortalampada
G270J01CM-GTT Luce targa
OCM055036
1. Togliere le viti di montaggio dal coperchio luce targa, utilizzando un cacciavite per viti Phillips.
2. Scollegare il cavo di alimentazione girando il coperchio della lampadinain senso antiorario e togliere lalampadina dal relativo coperchio girandola in senso orario.
3. Sostituire la lampadina con una nuova.
G270I01CM-GTTLuce supplementare di stop (Se installato)
OCM055027
NOTA: Si raccomanda di fare sostituire la
luce supplementare di stop da un concessionario Hyundai autorizzato.
CM italy-6.p65 5/20/2008, 9:44 AM
33
