2009 Hyundai Santa Fe Manuale del proprietario (in Italian)

1
CARATTERISTICHE DELLA VETTURA
31
!

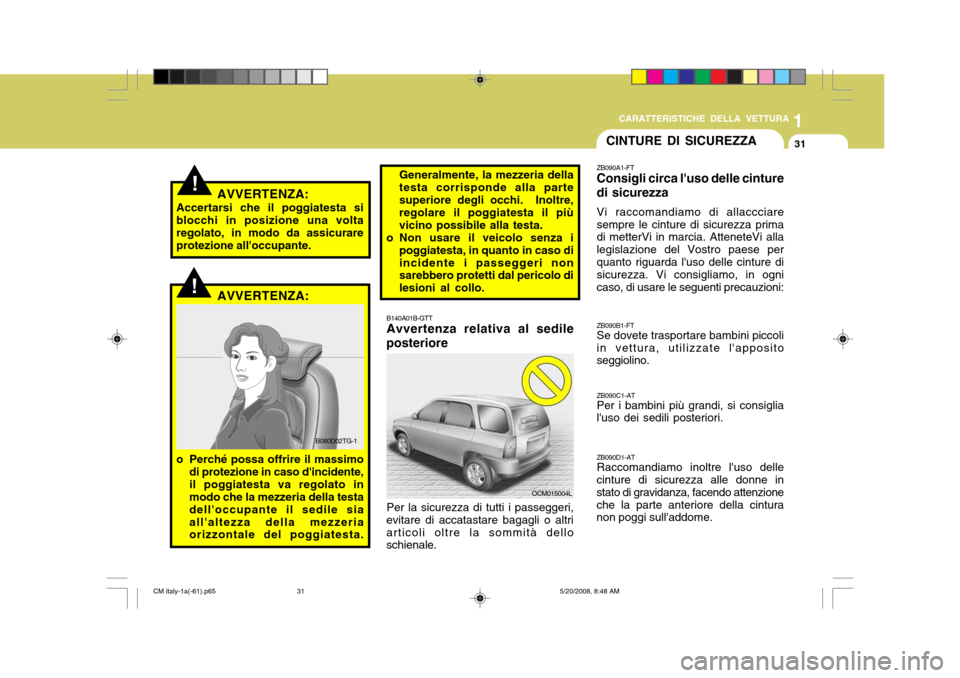

B140A01B-GTT Avvertenza relativa al sedile
posteriore
Per la sicurezza di tutti i passeggeri,
evitare di accatastare bagagli o altri articoli oltre la sommità dello schienale.
OCM015004L
!AVVERTENZA:
B080D02TG-1
o Perché possa offrire il massimo di protezione in caso d'incidente, il poggiatesta va regolato in modo che la mezzeria della testa dell'occupante il sedile siaall'altezza della mezzeria orizzontale del poggiatesta.
CINTURE DI SICUREZZA
ZB090A1-FT Consigli circa l'uso delle cinture di sicurezza Vi raccomandiamo di allaccciare sempre le cinture di sicurezza prima di metterVi in marcia. AtteneteVi alla legislazione del Vostro paese perquanto riguarda l'uso delle cinture di sicurezza. Vi consigliamo, in ogni caso, di usare le seguenti precauzioni: ZB090B1-FT Se dovete trasportare bambini piccoli in vettura, utilizzate l'apposito seggiolino. ZB090C1-AT Per i bambini più grandi, si consiglia l'uso dei sedili posteriori. ZB090D1-AT Raccomandiamo inoltre l'uso delle
cinture di sicurezza alle donne in stato di gravidanza, facendo attenzioneche la parte anteriore della cintura non poggi sull'addome.
AVVERTENZA:
Accertarsi che il poggiatesta si blocchi in posizione una volta regolato, in modo da assicurare protezione all'occupante. Generalmente, la mezzeria dellatesta corrisponde alla parte superiore degli occhi. Inoltre, regolare il poggiatesta il piùvicino possibile alla testa.
o Non usare il veicolo senza i
poggiatesta, in quanto in caso diincidente i passeggeri non sarebbero protetti dal pericolo di lesioni al collo.
CM italy-1a(-61).p65 5/20/2008, 8:48 AM
31

1CARATTERISTICHE DELLA VETTURA
32
B170A04A-ATT Regolazione in altezza cinture di
sicurezza
È possibile regolare l'altezza
dell'ancoraggio della cintura alla spallain 4 posizioni.
Qualora la cintura di sicurezza sia
regolata ad una altezza troppo vicina al collo della persona, questo nongarantisce il massimo della protezione. La parte traversale della cintura di sicurezza deve essere regolata inmodo tale da essere posizionata di traverso sul busto della persona e a metà della spalla più vicina alla portae non di traverso sul collo.
HNF2049
!
ZB090E1-AT Anche per il trasporto di persone ferite si consiglia l'uso delle cinture disicurezza. ZB090F1-AT Ogni sedile ha la propria cintura e questa deve essere usata da un solo passeggero.
ZB090G1-AT Si sconsiglia di viaggiare con lo
schienale del sedile reclinato, poichè ciò comprometterebbe l'efficacia delle cinture di sicurezza.
ZB090H1-AT ZB090I1-ATControlli periodici Controllate periodicamente che le cinture non presentino tagli, non siano logore o allentate. Le parti usuratedevono essere sostituite tempestivamente. ZB090J1-AT Pulizia delle cinture La pulizia si effettua usando acqua tiepida.Non utilizzate invece detersivi chepotrebbero danneggiare il materiale delle cinture. ZB090K1-AT Sostituzlone delle cinture Le cinture che hanno subito sollecitazioni in seguito ad urto devono essere sostituite con l'intero blocco edevono essere verificati i punti di ancoraggio. Per ogni ulteriore problema rivolgeteVi al Vostro ConcessionarioHyundai.
AVVERTENZA:
Le cinture di sicurezza non devono essere smontate nè il loro alloggiamento modificato in alcunmodo.AssicurateVi che le cinture nonvengano danneggiate dalle portiere.
CM italy-1a(-61).p65 5/20/2008, 8:48 AM
32

1
CARATTERISTICHE DELLA VETTURA
33
!
Per regolare l'altezza dell'ancoraggio della cintura di sicurezza, sollevare oabbassare il dispositivo di regolazione dell'altezza nella adeguata posizione. Per sollevare il dispositivo diregolazione dell'altezza, tirarlo verso l'alto. Per abbassarlo, spingerlo verso il basso premendo il pulsante deldispositivo di regolazione dell'altezza.Rilasciare il pulsante per bloccarel'ancoraggio in posizione. Una voltarilasciato, cercare di far scorrere il pulsante per verificare che si sia bloccato in posizione.
AVVERTENZA:
o In viaggio, assicurateVi che l'aggancio sia bloccato.
o Qualora l'altezza della cintura alla spalla non fosse corretta, questo potrebbe ridurne l'efficacia in caso di incidente. B180A01CM-GTT CINTURE DI SICUREZZA (a 3 Punti di ancoraggio) Per allacciare le cinture di sicurezza,
fatele scorrere, inserite la linguetta dentro la fibbia e spingetela fino a farla scattare. Le cinture troverannol'esatta tensione automaticamente. La tensione dell'arrotolatore Vi
permette una certa libertà di movimento, bloccandosi però automaticamente in caso d'urto o dibrusca frenata. Controllare che la cintura di sicurezza
sia adeguatamente bloccata inposizione, e che non sia torta.
B180A01NF NOTA: Se non si è in grado di estrarre la cintura di sicurezza dall'arrotolatore, tirarla con fermezza e rilasciarla. Quindi,estrarla con cura.
CM italy-1a(-61).p65
5/20/2008, 8:48 AM
33

1CARATTERISTICHE DELLA VETTURA
34SISTEMA DI TRATTENUTA PER BAMBINI
ZB090V1-AT Per slacciare le cinture di sicurezza Premete il pulsante situato sulla fibbia e lasciate arrotolare la cintura nella propria sede.Non fare mai passare la cintura di
sicurezza sotto l'ascella dal lato della porta.
B210A01NF B230A02CM-GTT I bambini che viaggiano a bordo debbono sedere sul sedile posteriore ed indossare sempre un sistema ditrattenuta che possa minimizzare il rischio di lesioni in caso di incidente, frenate o manovre improvvise. Dallestatistiche sugli incidenti risulta che i bambini sono più sicuri sul sedile posteriore, con un adeguato sistemadi trattenuta allacciato, che non sul sedile anteriore. I bambini di corporatura più grossa debbonoutilizzare una delle normali cinture di sicurezza di cui è provvista la vettura. Per legge, è obbligatorio l'uso di dispositivi di trattenuta di sicurezza per i bambini. Se si trasportano bambini piccoli, è necessario utilizzaregli appositi seggiolini di sicurezza.I seggiolini di sicureza per bambinisono studiati per essere fissati ai sedili del veicolo tramite le cinture di sicurezza addominali, la parteaddominale di una cintura di sicurezza, l'apposito ancoraggio e/o ancoraggi ISOFIX (Se installato). I bambini che non sono stati assicurati al sedile in modo adeguato potrebbero rimanere feriti in caso di incidente.
SB090Q1-FT Regolazione della cintura di sicurezza La cintura dev'essere posizionata nel punto più basso possibile sulle anche, e non all'altezza della cintola. Se lacinghia fosse applicata al corpo in un punto troppo alto, esiste il pericolo che in caso di incidente o di unabrusca frenata si possa scivolare sotto a questa, con gravi conseguenze quali gravi lesioni, decesso o danni a benipersonali. La posizione con entrambe le braccia sopra oppure sotto la cintura è comunque errata. La posizionecorretta, invece, come illustrato dalla figura, è con un braccio sopra la cintura, e l'altro sotto.
B200A01NF
CM italy-1a(-61).p65
5/20/2008, 8:48 AM
34

1
CARATTERISTICHE DELLA VETTURA
35

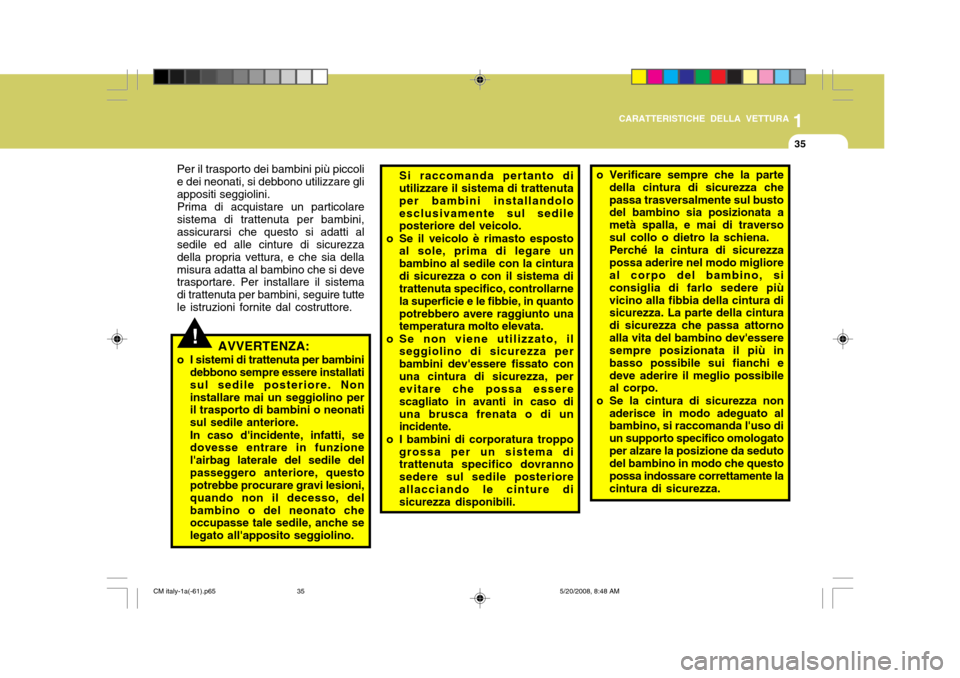

Si raccomanda pertanto di utilizzare il sistema di trattenuta per bambini installandoloesclusivamente sul sedile posteriore del veicolo.
o Se il veicolo è rimasto esposto al sole, prima di legare un bambino al sedile con la cinturadi sicurezza o con il sistema di trattenuta specifico, controllarne la superficie e le fibbie, in quantopotrebbero avere raggiunto una temperatura molto elevata.
o Se non viene utilizzato, il seggiolino di sicurezza per bambini dev'essere fissato conuna cintura di sicurezza, per evitare che possa essere scagliato in avanti in caso diuna brusca frenata o di un incidente.
o I bambini di corporatura troppo grossa per un sistema ditrattenuta specifico dovranno sedere sul sedile posterioreallacciando le cinture di sicurezza disponibili. o Verificare sempre che la parte
della cintura di sicurezza che passa trasversalmente sul busto del bambino sia posizionata a metà spalla, e mai di traversosul collo o dietro la schiena.Perché la cintura di sicurezzapossa aderire nel modo migliore al corpo del bambino, si consiglia di farlo sedere piùvicino alla fibbia della cintura di sicurezza. La parte della cintura di sicurezza che passa attornoalla vita del bambino dev'essere sempre posizionata il più in basso possibile sui fianchi edeve aderire il meglio possibile al corpo.
o Se la cintura di sicurezza non aderisce in modo adeguato albambino, si raccomanda l'uso di un supporto specifico omologatoper alzare la posizione da seduto del bambino in modo che questo possa indossare correttamente lacintura di sicurezza.
Per il trasporto dei bambini più piccolie dei neonati, si debbono utilizzare gliappositi seggiolini.
Prima di acquistare un particolare
sistema di trattenuta per bambini,assicurarsi che questo si adatti al sedile ed alle cinture di sicurezza della propria vettura, e che sia dellamisura adatta al bambino che si deve trasportare. Per installare il sistema di trattenuta per bambini, seguire tuttele istruzioni fornite dal costruttore.
!AVVERTENZA:
o I sistemi di trattenuta per bambini debbono sempre essere installati sul sedile posteriore. Noninstallare mai un seggiolino per il trasporto di bambini o neonati sul sedile anteriore. In caso d'incidente, infatti, se dovesse entrare in funzione l'airbag laterale del sedile delpasseggero anteriore, questo potrebbe procurare gravi lesioni, quando non il decesso, delbambino o del neonato che occupasse tale sedile, anche se legato all'apposito seggiolino.
CM italy-1a(-61).p65 5/20/2008, 8:48 AM
35

1CARATTERISTICHE DELLA VETTURA
36
B230G01CM-GTT Installazione ai lati sul sedile
posteriore
Per installare il sistema di trattenuta
per bambini in posizione laterale sul sedile posteriore, srotolare la cintura dal relativo arrotolatore. Installare ilsistema di trattenuta per bambini, allacciare la cintura di sicurezza e lasciare che l'arrotolatore ricuperil'eventuale allentamento della cinghia.
B230F01A-ATT Installazione al centro del sedile
posteriore
Utilizzare la cintura di sicurezza
centrale del sedile posteriore perassicurare il sistema di trattenuta per bambini come illustrato. Una voltainstallato il sistema di trattenuta per bambini, fare oscillare il seggiolino avanti e indietro, e lateralmente, perverificare che sia fissato correttamente dalla cintura di sicurezza.
Se il seggiolino si muove, regolare la
lunghezza della cintura di sicurezza. Inserire quindi il gancio dell'imbracaturadel seggiolino (se prevista) nel relativo attacco, e fissare saldamente il seggiolino. B235G02CM
Prima d'installare il sistema ditrattenuta per bambini sul veicolo,leggere sempre le istruzioni del costruttore di tale sistema.
B230G01NF-B
o Durante la marcia, i bambini non
debbono mai restare in piedi o inginocchiati sul sedile.
o Non utilizzare mai supporti o
seggiolini di sicurezza per il trasporto di bambini del tipo che si aggancia allo schienale delsedile, in quanto potrebbero non offrire una sicurezza adeguata in caso d'incidente.
o Con il veicolo in movimento, evitare di tenere bambini inbraccio, che potrebbero ferirsigravemente in caso d'incidente o di frenata improvvisa. Anche se la persona che tiene in braccioil bambino ha la cintura di sicurezza allacciata, in caso d'incidente il bambino nonsarebbe protetto da alcun sistema di trattenuta.
o Qualora il seggiolino di sicurezza non dovesse essere ancorato correttamente, il rischio che ilbambino possa subire gravi lesioni o un incidente anche mortale aumenta in modonotevole.
CM italy-1a(-61).p65 5/20/2008, 8:48 AM
36

1
CARATTERISTICHE DELLA VETTURA
37
!AVVERTENZA:
o Non installare mai nessun sistema di trattenuta per bambini sul sedile del passeggero anteriore. In caso d'incidente,infatti, se dovesse entrare in funzione l'airbag laterale del sedile del passeggero anteriore,questo potrebbe procurare gravi lesioni, quando non il decesso, del bambino o del neonato cheoccupasse tale sedile, anche se legato all'apposito seggiolino. Si raccomanda pertanto di utilizzareil sistema di trattenuta per bambini installandolo esclusivamente sul sedileposteriore del veicolo.
Verificare che il tratto della cinturache generalmente passa attorno allavita del passeggero sia ben stretta attorno al sistema di trattenuta per bambini, e che il tratto alla spalladella cintura di sicurezza sia posizionato in modo tale che non possa interferire con il capo o con ilcollo del bambino. Una volta installato il sistema di trattenuta per bambini, tentare di spostarlo in tutte le direzioniper assicurarsi che sia saldamente fissato.
NOTA:
o Prima d'installare il sistema di trattenuta per bambini, leggere le istruzioni fornite dalcostruttore di tale sistema.
o Se la cintura di sicurezza non
funziona come descritto, fare controllare immediatamente il sistema da un concessionarioHyundai autorizzato. o Prima di installare il sistema di
trattenuta per bambini su veicolidotati di airbag laterali a tendina, consultare sempre le avvertenze sulla sicurezza relative ai sistemiairbag laterali a tendina nel presente manuale. Ogni volta che si installano sistemi di trattenutaper bambini, usare soltanto dispositivi omologati e consultare il "Sistema di trattenuta perbambini" per garantire un montaggio corretto e la massima protezione per il passeggero.
CM italy-1a(-61).p65 5/20/2008, 8:48 AM
37

1CARATTERISTICHE DELLA VETTURA
38
OCM051006L
Coperchio per ancoraggio Porta-gancioseggiolino di sicurezza
1. Aprire il coperchio dell'ancoraggio. Installare il seggiolino di
sicurezza
B230C01CM-GTT Per fissare il sistema di trattenuta di sicurezza per bambini con ilsistema a punti di ancoraggio I ganci di attacco del sistema di trattenuta per bambini sono posizionati sullo schienale dietro il sedile posteriore.
Questo simbolo indica la posizione dei punti di ancoraggio pronti dautilizzare.
OCM051005L
B230B02A-GTT Uso del sistema di trattenuta di sicurezza per bambini con ilsistema a punti di ancoraggio Per i bambini più piccoli e i neonati si raccomanda vivamente l'uso degli appositi seggiolini. Tali seggiolini per il trasporto dei bambini debbonoessere delle dimensioni appropriate ed essere installati seguendo le istruzioni del costruttore. Siraccomanda inoltre d'installare il seggiolino sul sedile posteriore del veicolo, dal momento che taleaccorgimento può contribuire in modo determinante alla sicurezza del bambino trasportato. Il vostro veicoloè provvisto di tre elementi di aggancio per i seggiolini di sicurezza per bambini.
CM italy-1a(-61).p65
5/20/2008, 8:48 AM
38
