INFORMAZIONI GENERALI
5
!

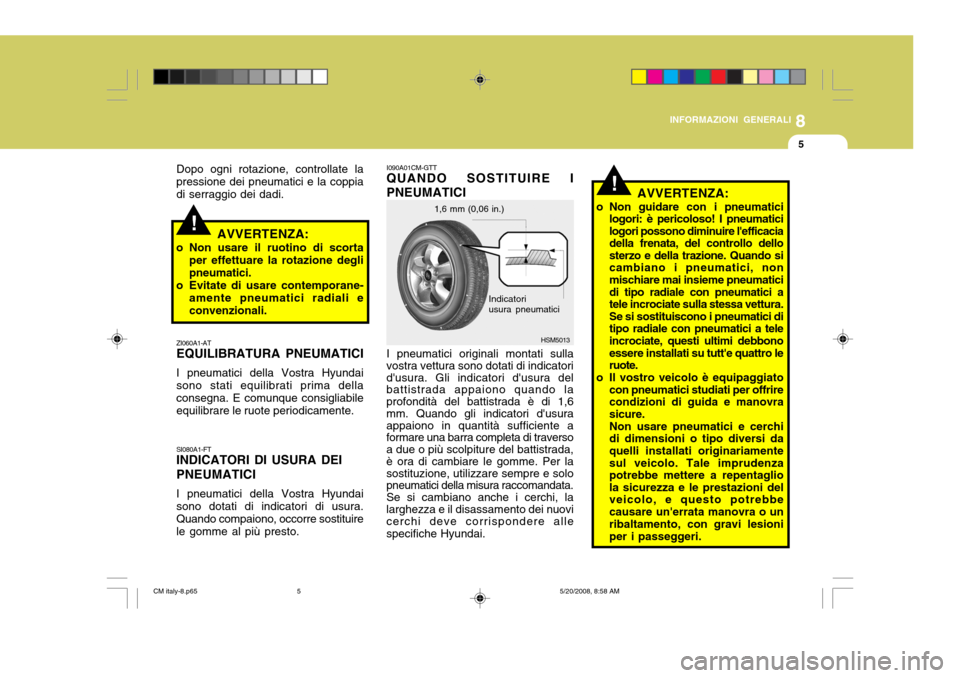

ZI060A1-AT EQUILIBRATURA PNEUMATICI I pneumatici della Vostra Hyundai sono stati equilibrati prima dellaconsegna. E comunque consigliabile equilibrare le ruote periodicamente. SI080A1-FT INDICATORI DI USURA DEI PNEUMATICI I pneumatici della Vostra Hyundai sono dotati di indicatori di usura. Quando compaiono, occorre sostituire le gomme al più presto.
!
1,6 mm (0,06 in.)
HSM5013
Indicatori usura pneumatici
I090A01CM-GTT QUANDO SOSTITUIRE I PNEUMATICI I pneumatici originali montati sulla
vostra vettura sono dotati di indicatori d'usura. Gli indicatori d'usura del battistrada appaiono quando la profondità del battistrada è di 1,6 mm. Quando gli indicatori d'usura appaiono in quantità sufficiente a formare una barra completa di traverso a due o più scolpiture del battistrada, è ora di cambiare le gomme. Per la sostituzione, utilizzare sempre e solo pneumatici della misura raccomandata. Se si cambiano anche i cerchi, la larghezza e il disassamento dei nuovi cerchi deve corrispondere alle specifiche Hyundai. AVVERTENZA:
o Non guidare con i pneumatici logori: è pericoloso! I pneumatici logori possono diminuire l'efficaciadella frenata, del controllo dellosterzo e della trazione. Quando sicambiano i pneumatici, non mischiare mai insieme pneumatici di tipo radiale con pneumatici atele incrociate sulla stessa vettura.Se si sostituiscono i pneumatici ditipo radiale con pneumatici a teleincrociate, questi ultimi debbono essere installati su tutt'e quattro le ruote.
o Il vostro veicolo è equipaggiato con pneumatici studiati per offrirecondizioni di guida e manovrasicure. Non usare pneumatici e cerchi di dimensioni o tipo diversi da quelli installati originariamente sul veicolo. Tale imprudenzapotrebbe mettere a repentagliola sicurezza e le prestazioni delveicolo, e questo potrebbecausare un'errata manovra o un ribaltamento, con gravi lesioniper i passeggeri.
AVVERTENZA:
o Non usare il ruotino di scorta per effettuare la rotazione degli pneumatici.
o Evitate di usare contemporane- amente pneumatici radiali econvenzionali.
Dopo ogni rotazione, controllate lapressione dei pneumatici e la coppiadi serraggio dei dadi.
CM italy-8.p65
5/20/2008, 8:58 AM
5

8INFORMAZIONI GENERALI

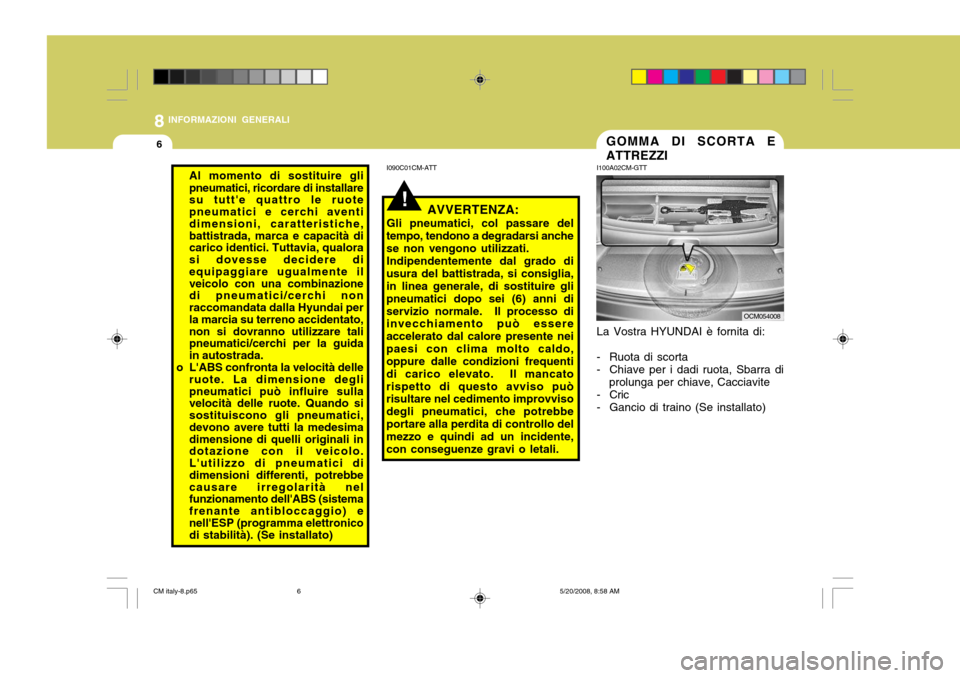

6GOMMA DI SCORTA E ATTREZZI
I100A02CM-GTT La Vostra HYUNDAI è fornita di:
- Ruota di scorta
- Chiave per i dadi ruota, Sbarra di prolunga per chiave, Cacciavite
- Cric
- Gancio di traino (Se installato)
Al momento di sostituire gli pneumatici, ricordare di installare su tutt'e quattro le ruote pneumatici e cerchi aventi dimensioni, caratteristiche, battistrada, marca e capacità di carico identici. Tuttavia, qualora si dovesse decidere di equipaggiare ugualmente il veicolo con una combinazione di pneumatici/cerchi non raccomandata dalla Hyundai per la marcia su terreno accidentato, non si dovranno utilizzare tali pneumatici/cerchi per la guida in autostrada.
o L'ABS confronta la velocità delle ruote. La dimensione deglipneumatici può influire sulla velocità delle ruote. Quando si sostituiscono gli pneumatici, devono avere tutti la medesima dimensione di quelli originali in dotazione con il veicolo. L'utilizzo di pneumatici di dimensioni differenti, potrebbe causare irregolarità nel funzionamento dell'ABS (sistema frenante antibloccaggio) e nell'ESP (programma elettronico di stabilità). (Se installato)
OCM054008
!
I090C01CM-ATT
AVVERTENZA:
Gli pneumatici, col passare del
tempo, tendono a degradarsi anche se non vengono utilizzati. Indipendentemente dal grado di
usura del battistrada, si consiglia, in linea generale, di sostituire gli pneumatici dopo sei (6) anni diservizio normale. Il processo di invecchiamento può essere accelerato dal calore presente neipaesi con clima molto caldo, oppure dalle condizioni frequenti di carico elevato. Il mancatorispetto di questo avviso può risultare nel cedimento improvviso degli pneumatici, che potrebbeportare alla perdita di controllo del mezzo e quindi ad un incidente, con conseguenze gravi o letali.
CM italy-8.p65 5/20/2008, 8:58 AM
6

CARATTERISTICHE TECNICHE
9
9
MISURAZIONE..................................................................... 9-2
MOTORE .............................................................................. 9-3
TABELLA DI LUBR IFICAZIONE ........................................... 9-4
CM italy-9.p65 5/20/2008, 8:58 AM
1

9CARATTERISTICHE TECNICHE
2
J060A01CM-GTT SISTEMA DI ALIMENTAZIONE J030A01CM-GTTPNEUMATICI J050A01CM-GTT FRENI
4650 4675 1890 1725 1795 2700 1615 1620
Lunghezza massima Larghezza massima Altezza massimaPasso Carreggiata
Anteriore Posteriore
Capacità serbatoio liquido 75 litri
Circuito idraulico sdoppiato con servofreno Dischi ventilati Dischi ventilati Azionato da un cavo, sulle ruote posteriori
Tipo Tipo freni ant. Tipo freni post. Freno di stazionamento
Standard Con portapacchi
mm
Standard OpzionaliDimensioni
Pneumatici 235/65R17 235/60R18
T165/90R17
Tipo Pieno Temporaneo
Carico normale
210(30) 420(60) Carico massimo
220(32)420(60)
Pressione kPa (PSI)
MISURAZIONE
J010A01CM-GTT MISURAZIONE
CM italy-9.p65 5/20/2008, 8:58 AM
2

9
CARATTERISTICHE TECNICHE
3
J070A01CM-GTT MOTORE
BENZINA2,7 V6
6 cilindri Av in linea 86,7 x 75
2656
2 - 3 - 4 - 5 - 6 - 1 Autoregolazione Autoregolazione 680 ± 100
BTDC 7° ± 5°
VOCE
Tipo di motore Diametro e corsa (mm) Cilindrata (cc) Ordine di accemsioneGioco valvole (motore calado) Minimo giri motore (rpm) Messa in fase accensione (al minimo) DIESEL
2,2 CRDi
4 cilindri in linea SOHC
87 x 922188
1 - 3 - 4 - 2 - -
790 ± 100 -
Aspirazione Scarico
CM italy-9.p65 5/20/2008, 8:58 AM
3

9CARATTERISTICHE TECNICHE
4TABELLA DI LUBRIFICAZIONE
J080A04CM-GTT Standard di riferimento per olio e grasso
API SJ, SL o superiore, ILSAC GF-3 o superiore
Con C.P.F *3 ACEA C3
Senza C.P.F *3 API CH-4 o superiore
ACEA B4
*1.
Per i codici relativi alla viscosità SAE consultare la pagina seguente 6-6.
*2. V.G.T : Turbocompressore a geometria variabile *3. C.P.F : Filtro antiparticolato
Condizioni di guida normali Condizioni di guida particolarmente gravose HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4)ORIGINALE HYUNDAI ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III o altre marche approvate dalla Hyndai Motor Co., HYPOID GEAR OIL API GL-5, SAE 75W/90 (SHELL SPIRAX X Equivalent) HYPOID GEAR OIL API GL-5, SAE 75W/90 (SHELL SPIRAX X Equivalent)
Glicol-etilenico su base per alluminio PSF-3 DOT 3, DOT 4 o equivalente
Voce
Olio motore *1 Benzina
Diesel V.G.T *2
Consumo dell'olio motore Cambio Olio della scatola del gruppo di trasferimento Olio assale posteriore Liquido refrigerante Scatola servosterzoLiquido freni e frizione Quantità (litri)
Scarico e riempimento: 4,5 Scarico e riempimento (con filtro olio) : 5,9 MAX. 1L / 1500 km MAX. 1L / 1000 km 1,75 (Benzina)/1,85 (Diesel) 8,5 (Benzina)10,9 (Diesel) 0,8 0,97 (Benzina), 8,4(Diesel) 1 Come richiesto
Manuale Automatico
CM italy-9.p65 5/20/2008, 8:58 AM
4
