176EN CASO DE EMERGENCIA

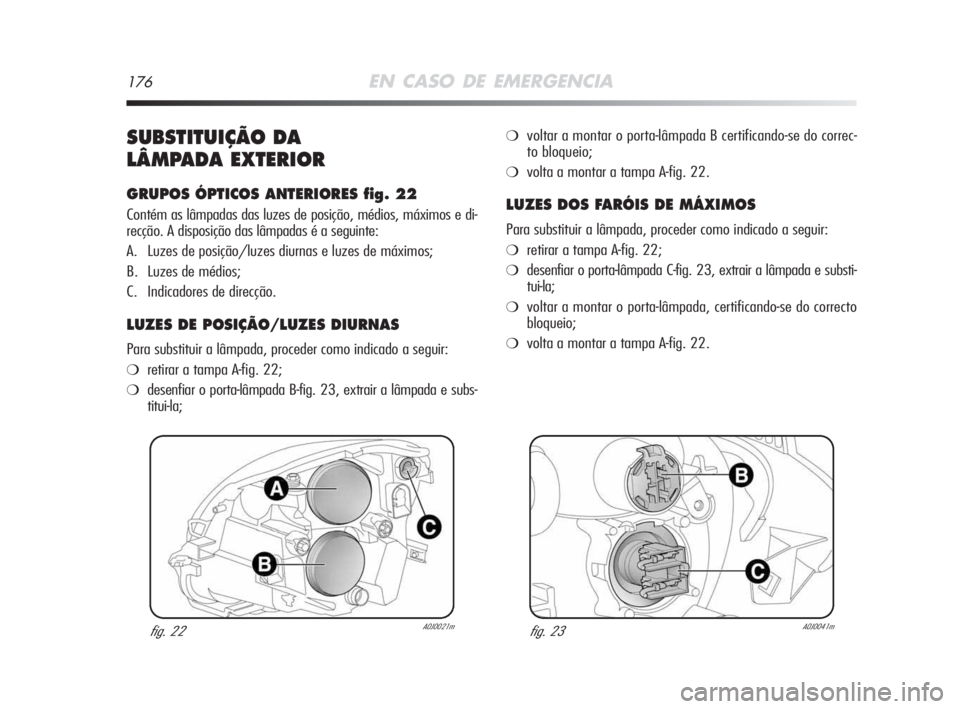

SUBSTITUIÇÃO DA
LÂMPADA EXTERIOR
GRUPOS ÓPTICOS ANTERIORES fig. 22
Contém as lâmpadas das luzes de posição, médios, máximos e di-
recção. A disposição das lâmpadas é a seguinte:
A. Luzes de posição/luzes diurnas e luzes de máximos;
B. Luzes de médios;
C. Indicadores de direcção.
LUZES DE POSIÇÃO/LUZES DIURNAS
Para substituir a lâmpada, proceder como indicado a seguir:
❍retirar a tampa A-fig. 22;
❍desenfiar o porta-lâmpada B-fig. 23, extrair a lâmpada e subs-
titui-la;
❍voltar a montar o porta-lâmpada B certificando-se do correc-
to bloqueio;
❍volta a montar a tampa A-fig. 22.
LUZES DOS FARÓIS DE MÁXIMOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍retirar a tampa A-fig. 22;
❍desenfiar o porta-lâmpada C-fig. 23, extrair a lâmpada e substi-
tui-la;
❍voltar a montar o porta-lâmpada, certificando-se do correcto
bloqueio;
❍volta a montar a tampa A-fig. 22.
fig. 22A0J0021mfig. 23A0J0041m

EN CASO DE EMERGENCIA177
4
LUZES DOS FARÓIS DE MÉDIOS
Com lâmpadas de incandescência
Para substituir a lâmpada, proceder como indicado a seguir:
❍retirar a tampa B-fig. 22;
❍retirar a tampa A-fig. 24 de protecção da lâmpada;
❍extrair a lâmpada e substitui-la;
❍voltar a montar o porta-lâmpada, certificando-se do correcto
bloqueio;
❍voltar a montar a tampa B-fig. 22.
Com lâmpadas com descarga de gás
(Bi-Xenon) (se previsto)INDICADORES DE DIRECÇÃO
Dianteiras
Para substituir a lâmpada, proceder como indicado a seguir:
❍pegar na chave A-fig. 25 (situada na custódia porta-docu-
mentos), inseri-la na sede B e rodar para a esquerda o cas-
quilho;
fig. 24A0J0040m
Para a substituição destas lâmpadas dirigir-se aos
Serviços Autorizados Alfa Romeo.
fig. 25A0J0018m

178EN CASO DE EMERGENCIA
❍extrair a lâmpada e substitui-la;
Laterais
Para substituir a lâmpada, proceder como indicado a seguir:
❍actuar no transparente A-fig. 26 de modo a comprimir a mola
B, a seguir desenfiar o grupo para o exterior;
❍rodar no sentido anti-horário o porta-lâmpada C, extrair a lâm-
pada e substitui-la;
❍voltar a montar o porta-lâmpada C no transparente rodando-o
em sentido horário;
❍voltar a montar o grupo assegurando-se do ressalto de bloqueio
da mola interna B.
LUZES DO FAROL DE NEVOEIRO (se previsto)
Para a substituição destas lâmpadas dirigir-se aos Serviços Autori-
zados Alfa Romeo.
GRUPOS ÓPTICOS POSTERIORES
Para aceder ao grupo óptico, agir no revestimento lateral da ba-
gageira (ver fig. 27). Contêm as lâmpadas das luzes de posição,
direcção e stop.
LUZES DE POSIÇÃO/LUZES DE STOP
São de LED. Para a substituição dirigir-se aos Serviços Autoriza-
dos Alfa Romeo.
INDICADORES DE DIRECÇÃO (Piscas)
Para substituir a lâmpada extrair o porta-lâmpada A-fig. 27.
fig. 26A0J0042mfig. 27A0J0043m

EN CASO DE EMERGENCIA179
4
LUZES DE NEVOEIRO POSTERIORES/
MARCHA-ATRÁS
Para a substituição das lâmpadas de luzes de nevoeiro posterio-
res A-fig. 28 ou marcha-atrás B dirigir-se aos Serviços Autorizados
Alfa Romeo.
LUZES DE MATRICULA
Para substituir uma lâmpada, proceder como indicado a seguir:
❍remover os grupos transparentes A-fig. 29;
❍rodar no sentido horário o porta-lâmpada B-fig. 30, extrair a
lâmpada C e substitui-la.
LUZES DE 3º STOP
Estão localizadas na porta da mala e são de LED. Para a substi-
tuição dirigir-se aos Serviços Autorizados Alfa Romeo.
fig. 28A0J0044mfig. 30A0J0045m
fig. 29A0J0046m

180EN CASO DE EMERGENCIA
SUBSTITUIÇÃO DA
LÂMPADA INTERNA
PLAFONIER ANTERIOR
Para substituir a lâmpada, proceder como indicado a seguir:
❍remover o plafonier A-fig. 31 actuando nos pontos indicados
pelas setas;
❍abrir a portinhola B-fig. 32 substituir as lâmpadas C despren-
dendo-as dos contactos laterais. Certicar-se portanto que as no-
vas lâmpadas resultem correctamente bloqueadas entre os pró-
prios contactos;
❍voltar a fechar a portinhola B-fig. 32 e fixar o plafonier A-fig.
31 na sua sede certificamdo-se do efectivo bloqueio.
PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a bagageira e extrair o plafonier A-fig. 33 actuando no
ponto indicado pela seta,
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m

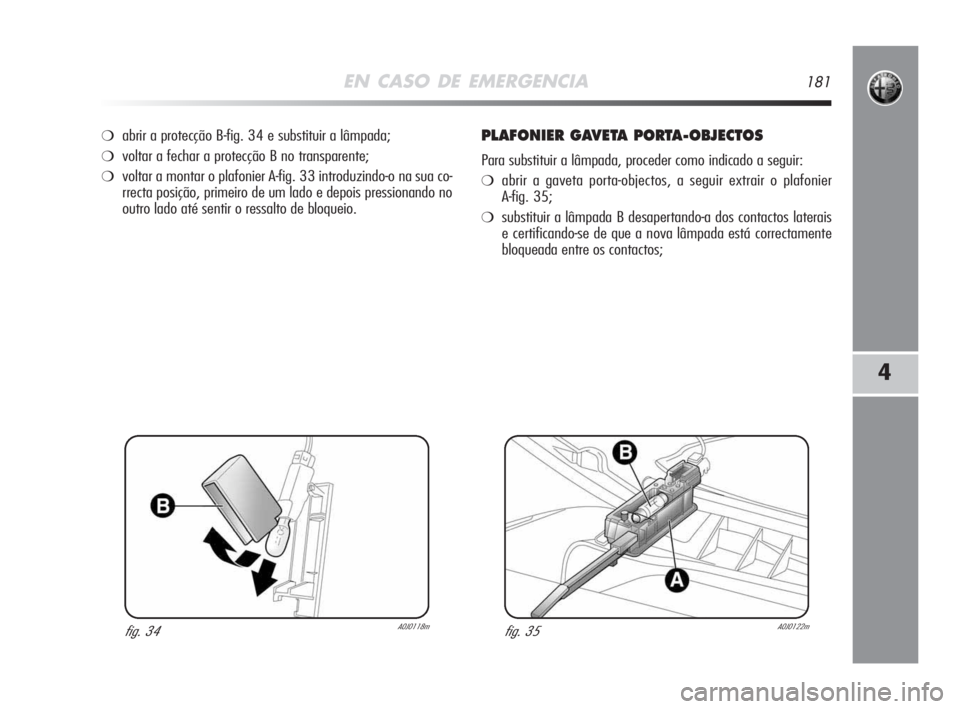

EN CASO DE EMERGENCIA181
4
❍abrir a protecção B-fig. 34 e substituir a lâmpada;
❍voltar a fechar a protecção B no transparente;
❍voltar a montar o plafonier A-fig. 33 introduzindo-o na sua co-
rrecta posição, primeiro de um lado e depois pressionando no
outro lado até sentir o ressalto de bloqueio.
PLAFONIER GAVETA PORTA-OBJECTOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a gaveta porta-objectos, a seguir extrair o plafonier
A-fig. 35;
❍substituir a lâmpada B desapertando-a dos contactos laterais
e certificando-se de que a nova lâmpada está correctamente
bloqueada entre os contactos;
fig. 34A0J0118mfig. 35A0J0122m

182EN CASO DE EMERGENCIA

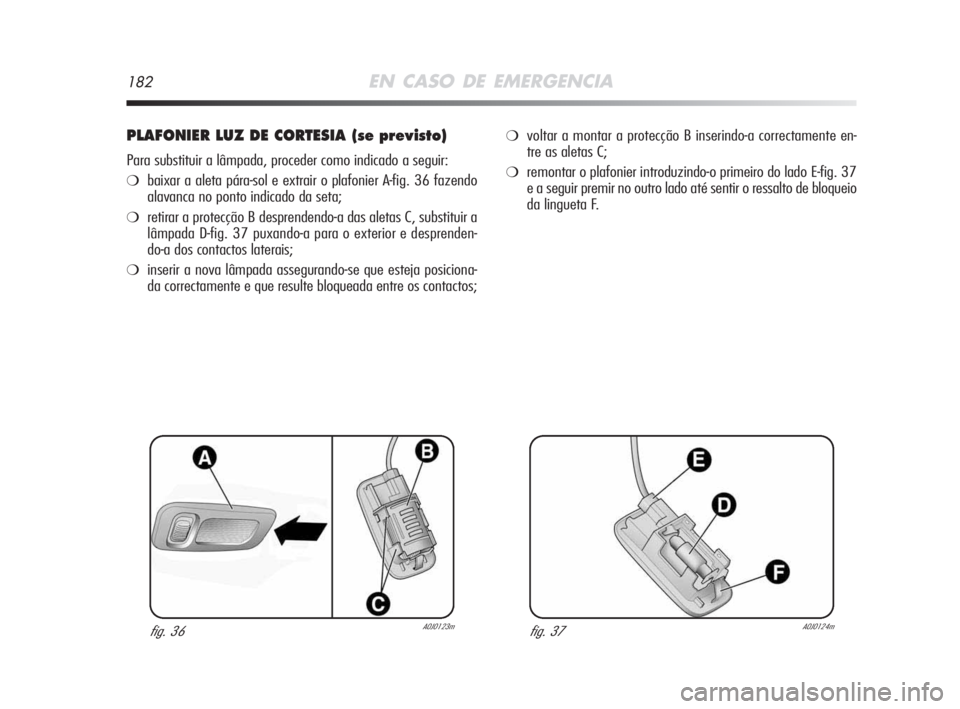

PLAFONIER LUZ DE CORTESIA (se previsto)
Para substituir a lâmpada, proceder como indicado a seguir:
❍baixar a aleta pára-sol e extrair o plafonier A-fig. 36 fazendo
alavanca no ponto indicado da seta;
❍retirar a protecção B desprendendo-a das aletas C, substituir a
lâmpada D-fig. 37 puxando-a para o exterior e desprenden-
do-a dos contactos laterais;
❍inserir a nova lâmpada assegurando-se que esteja posiciona-
da correctamente e que resulte bloqueada entre os contactos;
❍voltar a montar a protecção B inserindo-a correctamente en-
tre as aletas C;
❍remontar o plafonier introduzindo-o primeiro do lado E-fig. 37
e a seguir premir no outro lado até sentir o ressalto de bloqueio
da lingueta F.
fig. 36A0J0123mfig. 37A0J0124m

EN CASO DE EMERGENCIA183
4
PLAFONIER LUZES DE POÇAS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a porta e extrair o plafonier empurrando com uma chave
de parafusos na mola A-fig. 38;
❍pressionar lateralmente na protecção B em correspondência
com os dois pernos de fixação e substituir a lâmpada C;
❍voltar a montar a protecção encastrando os dois pernos de fi-
xação.
❍remontar o plafonier introduzindo-o primeiro do lado D e de-
pois premindo no outro lado até ouvir o ressalto de bloqueio
da mola.
SUBSTITUIÇÃO FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico intervindo em caso de ava-
ria/intervenção no próprio sistema. Quando um dispositivo não
funciona verificar a eficiência do respectivo fusível de protecção:
o elemento condutor A não deve estar interrompido.
Caso contrário substituir o fusível queimado por outro com a mes-
ma amperagem (da mesma cor).
B fusível integro.
C fusivel com elemento condutor interrompido.
fig. 39A0J0048mfig. 38A0J0125m
