2009 Alfa Romeo MiTo Manual de Uso e Manutenção (in Portuguese)

184EN CASO DE EMERGENCIA
Caso o fusivel se interrompesse ulteriormente, di-
rigir-se aos Serviços Autorizados Alfa Romeo.
Não substituir nunca um fusivel avariado com fi-
lamentos metálicos ou outro material de recupe-
ração.
Não substituir em caso algum um fusivel por um
outro com amperagem superior; PERIGO DE
INCÊNDIO.
Se um fusivel geral de protecção intervém dirigir-
se aos Serviços Autorizados Alfa Romeo.
Antes de substituir um fusivel, certifique-se de ter
retirado a chave do dispositivo de arranque e de
ter desligado e/ou desactivado todos os utiliza-
dores.

EN CASO DE EMERGENCIA185
4
fig. 41A0J0127m
Se tiver de lavar o vão do motor ter cuidado para
não incidir directamente com o jacto de água na
centralina de fusiveis.ACESSO AOS FUSÍVEIS
Os fusiveis são agrupados em três centralinas localizadas no vão do
motor, no tablier porta-instrumentos e no interior da bagageira.
Centralina do vão do motor
Está situada ao lado da bateria: para aceder aos fusiveis desaper-
tar os parafusos A-fig. 40 e retirar a tampa B.
A numeração que identifica o componente eléctrico corresponden-
te a cada fusível é visivel na parte de trás da tampa.
Depois de ter substituido um fusivel certificar-se de ter fechado bem
a tampa B da centralina de fusiveis.
fig. 40A0J0126m

186EN CASO DE EMERGENCIA

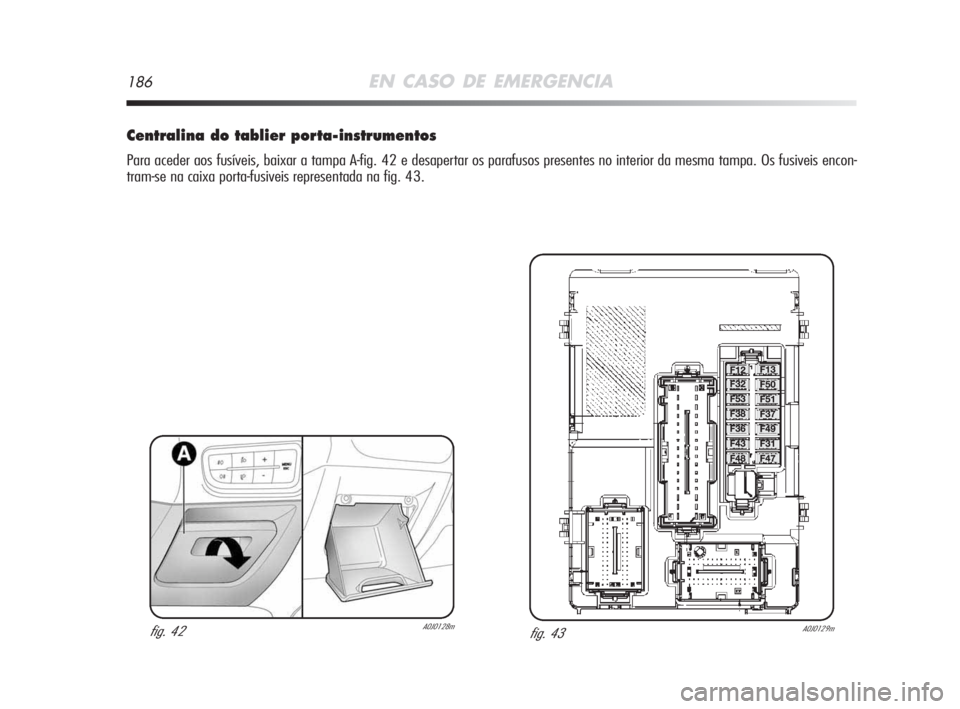

Centralina do tablier porta-instrumentos
Para aceder aos fusíveis, baixar a tampa A-fig. 42 e desapertar os parafusos presentes no interior da mesma tampa. Os fusiveis encon-
tram-se na caixa porta-fusiveis representada na fig. 43.
fig. 43A0J0129mfig. 42A0J0128m

EN CASO DE EMERGENCIA187
4

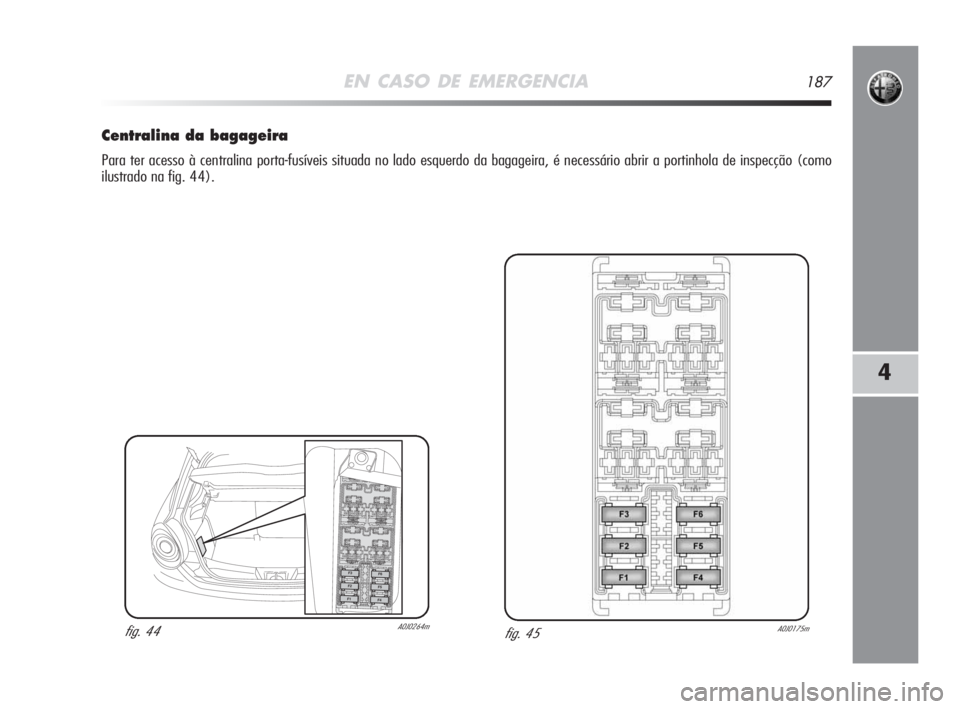

Centralina da bagageira
Para ter acesso à centralina porta-fusíveis situada no lado esquerdo da bagageira, é necessário abrir a portinhola de inspecção (como
ilustrado na fig. 44).
fig. 45A0J0175mfig. 44A0J0264m



F14
F12
F13
F12
F13
F30
F37
F51
F32
188EN CASO DE EMERGENCIA
41
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5

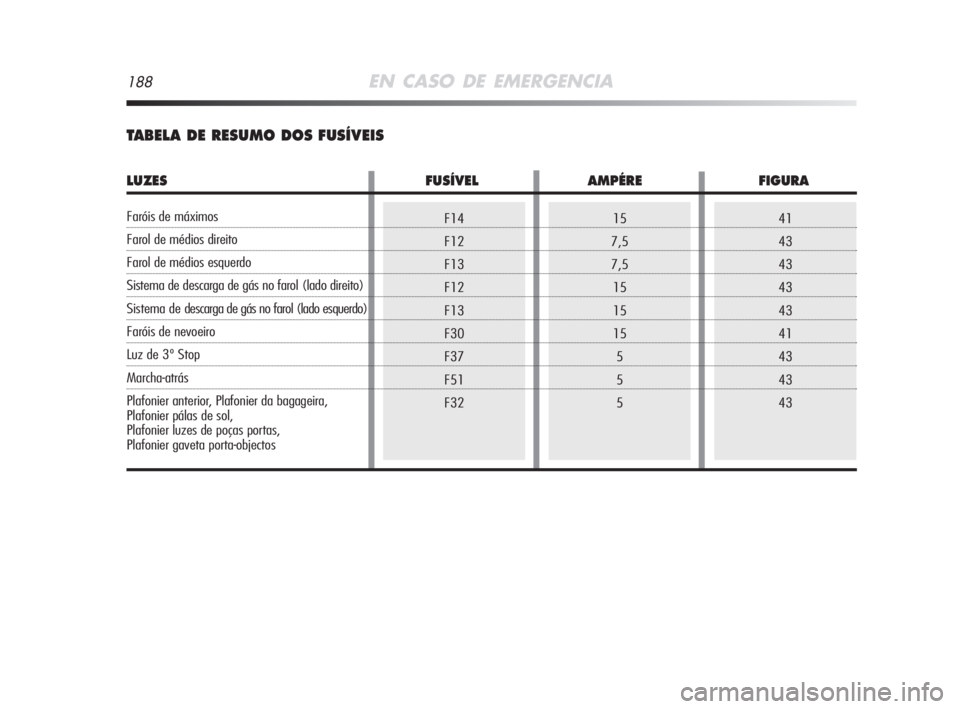

TABELA DE RESUMO DOS FUSÍVEIS
LUZES FUSÍVEL AMPÉRE FIGURA
Faróis de máximos
Farol de médios direito
Farol de médios esquerdo
Sistema de descarga de gás no farol (lado direito)
Sistema de descarga de gás no farol (lado esquerdo)
Faróis de nevoeiro
Luz de 3º Stop
Marcha-atrás
Plafonier anterior, Plafonier da bagageira,
Plafonier pálas de sol,
Plafonier luzes de poças portas,
Plafonier gaveta porta-objectos

EN CASO DE EMERGENCIA189
41
41
41
41
43
41
41
41
41
41
41
41
41
41F08
F09
F10
F11
F13
F15
F16
F17
F18
F19
F20
F21
F22
F2215
20
15
10
7,5
30
5
10
5
7,5
30
15
15
20
4
UTILIZADORES FUSÍVEL AMPÉRE FIGURA
Pára-brisas aquecido
Electrobomba lava-farol
Avisadores acústicos dois tons
Electroválvula Waste gate, Electroválvula Shut off,
Electroválvula Canister, Aquecedor Sonda Lambda,
Electroválvula VGT, Electroválvula EGR cooling by-pass,
Electroválvula swirl, Electroválvula da borboleta,
Centralina pré-aquecimento de velas
Sistema corrector de focagem do farol
Aquecedor suplementar (PTC 1)
Unidade do controlo do motor
Centralina controlo motor
(alimentação de potência)
Bobina relé sistema controlo,
Centralina controlo motor (versões 1.4),
Bobina comutador sistema arrefecimento motor
(300W+300W)
Compressor do condicionador
Óculo posterior térmico, sistema de desembaciamento
Electrobomba combustivel no depósito
Cargas primárias sistema de controlo do motor (versões 1.4)
Cargas primárias sistema controlo motor
(versões 1.6JTDM)

190EN CASO DE EMERGENCIA
F23
F24
F31
F36
F37
F38
F43
F47
F4820
5
5
10
5
15
20
20
2041
41
43
43
43
43
43
43
43
UTILIZADORES FUSÍVEL AMPÉRE FIGURA
Centralina controlo sistema de travagem (centralina e grupo electroválvulas)
Centralina sistema direcção eléctrica
(alimentação + chave),
Centralina sistema travão (alimentação + chave),
Sensor de guinada no túnel
Bobines relé escape chave INT/A
na centralina fusiveis do motor
Autorádio, Centralina Blue&Me
TM, Centralina de gestão
grupo climatizador, Centralina sirene de alarme,
Centralina controlo sistema volumétricos,
Tomada de diagnóstico EOBD, Centralina
detecção pressão dos pneus
Quadro de instrumentos, interruptor inserimento stop,
Sistema gestão faróis com descarga de gás
Motor eléctrico bloqueio deportas nas portas,
Motor eléctrico actuação Safe Lock nas portas,
Motor eléctrico desbloqueio porta da bagageira
Electrobomba lava-vidro/lava-óculo
Motor eléctrico elevador de vidro completo
de centralina de controlo (porta lado do condutor)
Motor eléctrico elevador de vidro completo
da centralina de controlo (porta lado do passageiro)

EN CASO DE EMERGENCIA191
4
43
43
43
43
45
45
45
45F49
F50
F51
F53
F4
F5
F6
F15
7,5
5
5
15
10
15
20
UTILIZADORES FUSÍVEL AMPÉRE FIGURA
Centralina sensores de estacionamento,
Centralina detecção pressão pneus, Sensor chuva/
crepuscular no espelho retrovisor interno, Sensor
electrocrómico no espelho retrovisor interno,
Display luz avisadora inserimento cintos de segurança
no espelho retrovisor interno, Iuminação consolas
de comandos (consola de comandos central, consola de
comandos lado do condutor, consola de comandos no
volante, consola de comandos Blue&Me
TM),
Interreptores insercção termóforos nos bancos anteriores,
Centralina sensores volumétricos sistema alarme,
Centralina controlo tecto de abrir eléctrico,
Tomada PND no tablier
Centralina controlo sistema de segurança Air Bag
Interruptor inserimento embraiagem, Interruptor
inserimento stop, bobines relés na
centralina fusiveis motor, Sistema comandos
no grupo aquecedor/climatizador
interno, Centralina Blue&Me
TM,
Pré-instalação autorádio, Debimetro,
Sensor presença de água no gasóleo
Quadro de instrumentos
Centralina amplificador sistema áudio HI-FI Bose
Altifalante Bassbox subwoofer no vão da roda sobresselente
Aquecedor banco anterior lado esquerdo e direito
Sistema de abertura tecto eléctrico
