2009 Abarth Grande Punto Brugs- og vedligeholdelsesvejledning (in Danish)

Kære kunde,
Tak fordi du har foretrukket Abarth, og tillykke med dit valg af en Grande Punto Abarth.
Denne vejledning er udarbejdet for at give dig et detaljeret kendskab til dette køretøjs egenskaber.
Vi anbefaler dig at læse bogen igennem inden din første tur med bilen.
Vejledningen indeholder oplysninger, tips og vigtige forskrifter angående brug af køretøjet, alt sammen for at sikre dig det størst
mulige udbytte af din Abarths teknologiske muligheder.
Vi anbefaler Dem at advarslerne og anvisningerne, der vises med symboler nederst på siden, med særlig opmærksomhed.
personsikkerhed;
til beskyttelse af køretøjet
miljøbeskyttelse.
I den vedlagte Garantibog kan du desuden finde de former for service, som Abarth tilbyder sine kunder:
❒Garanticertifikatet med vilkår og betingelser for at opretholde garantien
❒rækken af ekstra serviceydelser, der er reserveret Abarths Kunder.
Med venlig hilsen og god kørsel!
Denne Vejledning til Brug og Vedligeholdelse beskriver alle versioner af Grande Punto Abarth. Du skal derfor kun
tage de oplysninger, der vedrører den udstyrsvariant, motorinstallation og version, du har købt i betragtning.
530_02_066 PUNTO ABARTH_LUM_001-027_DK 16-02-2009 13:34 Pagina 1

SKAL LÆSES!


K
PÅFYLDNING AF BRÆNDSTOF
Påfyld kun blyfri benzin som opfylder den europæiske specifikation EN 228. Oktantallet må ikke være under 95.
MOTORSTART
Sørg for, at håndbremsen er trukket, sæt gearstangen i frigear, og træd koblingspedalen i bund, uden at røre spee-
deren. Drej derefter startnøglen til positionen AVV, og slip den så snart motoren er startet.
PARKERING PÅ BRÆNDBART MATERIALE
Katalysatoren udvikler høje temperaturer under drift. Parker derfor ikke bilen på græs, tørre blade, grannåle, eller
andet brændbart materiale brandfare.
BESKYTTELSE AF MILJØET
Køretøjet er udstyret med et system, der muliggør løbende diagnose af de komponenter, der er forbundet med emis-
sioner, for at sikre en bedre beskyttelse af miljøet.
530_02_066 PUNTO ABARTH_LUM_001-027_DK 16-02-2009 13:34 Pagina 2

ELEKTRISK EKSTRAUDSTYR
Hvis du efter at have anskaffet bilen ønsker at montere ekstra elektrisk tilbehør (som kan medføre gradvis afladning
af batteriet), anbefales det at kontakte Abarths Assistancenetværk. Her kan man udregne det samlede strømforbrug
og vurdere om bilens el-anlæg kan understøtte den påtænkte belastning.
CODE card
Opbevar det på et sikkert sted, og undgå at lægge det i køretøjet. Det anfales altid at medbringe den elektroniske
kode på CODE card .
SERVICEPLAN
En korrekt vedligeholdelse gør det muligt at opretholde bilens præstationer, sikkerhedsegenskaber, beskyttelse af mil-
jøet, og lave driftsudgifter uændrede med tiden.
I VEJLEDNINGEN TIL BRUG OG VEDLIGEHOLDELSE...
… vil du finde oplysninger, gode råd og vigtige forskrifter for korrekt brug, køresikkerhed, og vedligeholdelse med
tiden af dit køretøj. Vær specielt opmærksom på symbolerne
"(personsikkerhed) #(miljøbeskyttelse) !(køre-
tøjets gode stand).

530_02_066 PUNTO ABARTH_LUM_001-027_DK 16-02-2009 13:34 Pagina 3

4
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGERINSTRUMENTPANEL ......................................................... 5
SYMBOLER............................................................................. 7
FIAT CODE SYSTEMET ..................................................... 7
NØGLERNE........................................................................... 9
ALARM ................................................................................... 11
TÆNDINGSLÅS ................................................................... 12
INSTRUMENTPANEL ......................................................... 13
INSTRUMENTGRUPPE ...................................................... 14
REKONFIGURERBART
MULTIFUNKTIONSDISPLAY ........................................... 16
TRIP COMPUTER ................................................................ 25

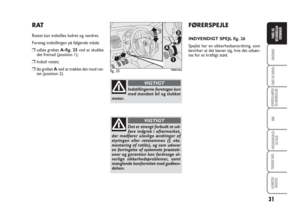

FORSÆDER ........................................................................... 28
BAGSÆDER .......................................................................... 29
NAKKESTØTTER ................................................................ 30
RAT ......................................................................................... 31
FØRERSPEJLE ........................................................................ 31
KLIMATISERING .................................................................. 33
MANUELT KLIMAANLÆG ............................................... 34
AUTOMATISK DUAL ZONE-KLIMAANLÆG ............ 40
UDVENDIG BELYSNING .................................................. 47
RENGØRING AF RUDER ................................................. 49
FARTPILOT ........................................................................... 52INDVENDIG BELYSNING ................................................. 54
KONTAKTER ....................................................................... 55
BRÆNDSTOFAFBRYDERKONTAKT ........................... 57
INDVENDIGT UDSTYR...................................................... 58
SKY-DOME SOLTAG ......................................................... 62
DØRE ...................................................................................... 64
ELDREVNE ............................................................................ 66
BAGAGERUM ....................................................................... 68
MOTORHJELM ..................................................................... 71
BAGAGEBÆRER/SKIHOLDER ......................................... 73
LYGTER .................................................................................. 74
ABS-SYSTEM ......................................................................... 76
ESP-SYSTEM .......................................................................... 78
EOBD-SYSTEM ..................................................................... 83
KONTROLSYSTEM FOR DÆKTRYK T.P.M.S. ............ 84
SPORT BOOST-FUNKTION............................................. 87
TILBEHØR, DER ER ANSKAFFET AF BRUGEREN ..... 88
PÅFYLDNING AF BILEN ................................................... 89
BESKYTTELSE AF MILJØET .............................................. 90
P P
A A
N N
E E
L L
O O
G G
B B
E E
T T
J J
E E
N N
I I
N N
G G
S S
A A
N N
O O
R R
D D
N N
I I
N N
G G
E E
R R
530_02_066 PUNTO ABARTH_LUM_001-027_DK 16-02-2009 13:34 Pagina 4

INSTRUMENTPANEL
UDGAVE MED VENSTREKØRSEL
Tilstedeværelsen og placeringen af betjeningsknapperne, instrumenterne og indikatorerne kan variere afhængigt af modellen.
1.Indstillelige luftblæsere i siderne - 2.Faste luftdyser i siden - 3.Venstre kontaktarm: kontrol eksterne lygter- 4.Instrumentbræt -
5.Højre kontaktarm: betjeningsgreb rudeviskersker, bagrudevisker, trip computer - 6.Knapper på kontrolpanel - 7.Justerbare
centrale luftdyser - 8.Øverste faste luftdyse - 9.Frontal airbag i passagersiden - 10.Handskerum - 11.Autoradio - 12.Betjening
til klimaanlæg - 13.Tændingslås - 14.Frontal airbag i førersiden - 15. Greb til justering af rat - 16.Kontrolpanel: tågelyg-
ter/tågebaklygter/lygteregulering/rekonfigurerbart multifunktionsdisplay.
5
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
F0M001Abfig. 1
530_02_066 PUNTO ABARTH_LUM_001-027_DK 16-02-2009 13:34 Pagina 5

6
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
UDGAVE MED HØJREKØRSEL
Tilstedeværelsen og placeringen af betjeningsknapperne, instrumenterne og indikatorerne kan variere afhængigt af modellen.
1.Indstillelige luftblæsere i siderne - 2.Faste luftdyser i siden - 3.Venstre kontaktarm: kontrol eksterne lygter- 4.Instrumentbræt -
5.Højre kontaktarm: betjeningsgreb rudeviskersker, bagrudevisker, trip computer - 6.Knapper på kontrolpanel - 7.Justerbare
centrale luftdyser - 8.Øverste faste luftdyse - 9.Frontal airbag i passagersiden - 10.Handskerum - 11.Autoradio - 12.Betjening
til klimaanlæg - 13.Tændingslås - 14.Frontal airbag i førersiden - 15. Greb til justering af rat - 16.Kontrolpanel: tågelyg-
ter/tågebaklygter/lygteregulering/rekonfigurerbart multifunktionsdisplay.
F0M082Abfig. 2
530_02_066 PUNTO ABARTH_LUM_001-027_DK 16-02-2009 13:34 Pagina 6

7
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
PANEL OG
BETJENINGSAN-
ORDNINGER
SYMBOLER
På eller i nærheden af visse komponenter
i bilen er der anbragt særlige farvede mær-
kater. Symbolerne på mærkaterne henle-
der opmærksomheden på forholdsregler,
du skal tage i forbindelse med den pågæl-
dende komponent.
Under motorhjelmen fig. 3sidder der et
klistermærke med symbolforklaringen.
FIAT CODE SYSTEMET
Det er et elektronisk motorblokerings-
system, der øger beskyttelsen mod tyve-
riforsøg af bilen. Det bliver automatisk ak-
tiveret, når tændingsnøglen tages ud.
I hver nøgle er der en elektronisk anord-
ning, der har til opgave at modulere det
signal, der afgives i startfasen af en anten-
ne, der er indbygget i tændingslåsen. Sig-
nalet udgør “kodeordet”, der er forskel-
ligt hver gang bilen startes, og som bevir-
ker, at styreenheden genkender nøglen og
tillader start.
fig. 3F0M070Ab
530_02_066 PUNTO ABARTH_LUM_001-027_DK 16-02-2009 13:34 Pagina 7
