2009.5 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

52

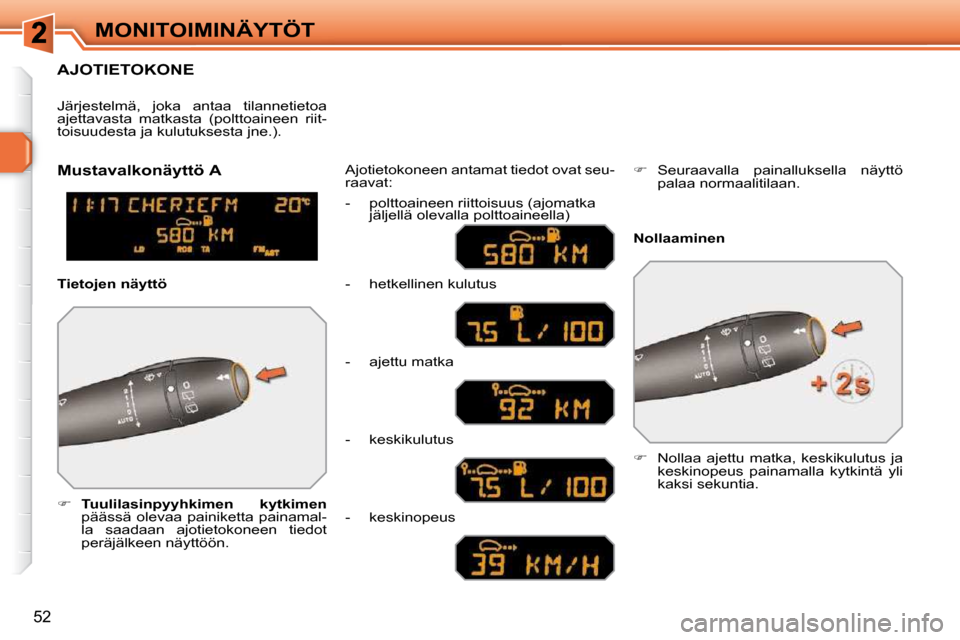

MONITOIMINÄYTÖT
AJOTIETOKONE

 Tuulilasinpyyhkimen kytkimen
päässä olevaa painiketta painamal-
la saadaan ajotietokoneen tiedot
peräjälkeen näyttöön. Ajotietokoneen antamat tiedot ovat seu-
raavat:
Järjestelmä, joka antaa tilannetietoa
ajettavasta matkasta (polttoaineen riit-
toisuudesta ja kulutuksesta jne.).

 Nollaa ajettu matka, keskikulutus ja
keskinopeus painamalla kytkintä yli
kaksi sekuntia.
Mustavalkonäyttö A
Nollaaminen
Tietojen näyttö - polttoaineen riittoisuus (ajomatka
jäljellä olevalla polttoaineella)
- hetkellinen kulutus
- ajettu matka
- keskikulutus
- keskinopeus
 Seuraavalla painalluksella näyttö
palaa normaalitilaan.

!
i
i
54
MONITOIMINÄYTÖT
Matkan nollaaminen

Mustavalkonäyttö C tai mittariston
suuri näyttö

 Kun näytössä on haluttu reitti, paina
kytkintä yli kahden sekunnin ajan.

Mittariston suuri WIP Com 3D
-näyttö
(16/9) Joitakin määritelmiä…
Kun ajettavissa oleva matka on alle
30 km, näyttöön tulee viivoja. Kun poltto-
nestettä lisätään vähintään 5 litraa, ajetta-
vissa oleva matka lasketaan uudelleen ja
se tulee näyttöön, kun se on yli 100 km.
Jos kilometrimäärän sijasta näy-
tössä näkyy jatkuvasti viivoja, ota
yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon.
Toiminto tulee näyttöön vasta, kun
ajonopeus on vähintään 30 km/h.
Tämä kilometrilukema saattaa
vaihdella, jos ajotapaa muutetaan
tai tien kunto vaihtuu. Tällöin het-
kellinen kulutus saattaa vaihdella
suuresti.
Ajettavissa oleva matka
(km tai mailia)
Osoittaa kilometrimäärän,
joka vielä voidaan ajaa säili-
össä jäljellä olevalla polttonesteellä, sen
mukaan, mikä keskimääräinen kulutus
on ollut viimeksi ajettuina kilometreinä.
Hetkellinen kulutus
(l/100 km tai km/l tai mpg)
Keskimääräinen polttonesteen
kulutus muutaman viime se-
kunnin aikana. Keskimääräinen kulutus
(l/100 km tai km/l tai mpg)
Keskimääräinen polttones-
teen kulutus sen jälkeen,
kun ajotietokone on viimeksi
nollattu.
Ajettu matka
(km tai mailia)
Matka, joka on ajettu sen
jälkeen, kun ajotietokone on
viimeksi nollattu.
Keskinopeus
(km/h tai mph)
Keskimääräinen ajonopeus sen
jälkeen, kun ajotietokone on vii-
meksi nollattu (sytytysvirta kyt-
kettynä).
Jäljellä oleva ajomatka
(km tai mailia)
Matkakohteeseen jäljellä oleva
ajomatka. Navigointijärjestelmä
laskee tämän matkan hetkellisesti, jos
opastustoiminto on aktivoitu, tai kuljet-
taja pyytää sitä.
Jos matkaa ei ilmoiteta, kilometrimäärän
kohdalle tulee viivoja.

 Kun näytössä on haluttu reitti, paina
WIP Com 3D -säätimen OK -paini-
ketta yli kahden sekunnin ajan.
Matkat 1 ja 2 ovat erillisiä, mutta niitä
käsitellään samalla tavoin.
Matkan 1 avulla voidaan esimerkiksi
seurata päiväkohtaisia lukemia ja mat-
kan 2 avulla kuukausikohtaisia lukuja.

i
53

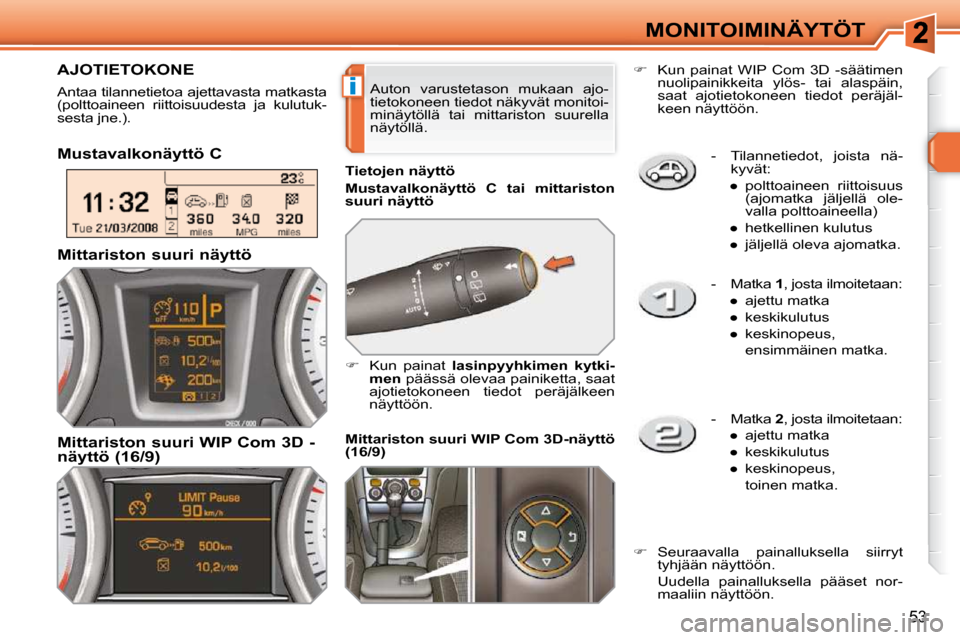

MONITOIMINÄYTÖT - Tilannetiedot, joista nä-kyvät:

!
i
i
54
MONITOIMINÄYTÖT
Matkan nollaaminen

Mustavalkonäyttö C tai mittariston
suuri näyttö

 Kun näytössä on haluttu reitti, paina
kytkintä yli kahden sekunnin ajan.

Mittariston suuri WIP Com 3D
-näyttö
(16/9) Joitakin määritelmiä…
Kun ajettavissa oleva matka on alle
30 km, näyttöön tulee viivoja. Kun poltto-
nestettä lisätään vähintään 5 litraa, ajetta-
vissa oleva matka lasketaan uudelleen ja
se tulee näyttöön, kun se on yli 100 km.
Jos kilometrimäärän sijasta näy-
tössä näkyy jatkuvasti viivoja, ota
yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon.
Toiminto tulee näyttöön vasta, kun
ajonopeus on vähintään 30 km/h.
Tämä kilometrilukema saattaa
vaihdella, jos ajotapaa muutetaan
tai tien kunto vaihtuu. Tällöin het-
kellinen kulutus saattaa vaihdella
suuresti.
Ajettavissa oleva matka
(km tai mailia)
Osoittaa kilometrimäärän,
joka vielä voidaan ajaa säili-
össä jäljellä olevalla polttonesteellä, sen
mukaan, mikä keskimääräinen kulutus
on ollut viimeksi ajettuina kilometreinä.
Hetkellinen kulutus
(l/100 km tai km/l tai mpg)
Keskimääräinen polttonesteen
kulutus muutaman viime se-
kunnin aikana. Keskimääräinen kulutus
(l/100 km tai km/l tai mpg)
Keskimääräinen polttones-
teen kulutus sen jälkeen,
kun ajotietokone on viimeksi
nollattu.
Ajettu matka
(km tai mailia)
Matka, joka on ajettu sen
jälkeen, kun ajotietokone on
viimeksi nollattu.
Keskinopeus
(km/h tai mph)
Keskimääräinen ajonopeus sen
jälkeen, kun ajotietokone on vii-
meksi nollattu (sytytysvirta kyt-
kettynä).
Jäljellä oleva ajomatka
(km tai mailia)
Matkakohteeseen jäljellä oleva
ajomatka. Navigointijärjestelmä
laskee tämän matkan hetkellisesti, jos
opastustoiminto on aktivoitu, tai kuljet-
taja pyytää sitä.
Jos matkaa ei ilmoiteta, kilometrimäärän
kohdalle tulee viivoja.

 Kun näytössä on haluttu reitti, paina
WIP Com 3D -säätimen OK -paini-
ketta yli kahden sekunnin ajan.
Matkat 1 ja 2 ovat erillisiä, mutta niitä
käsitellään samalla tavoin.
Matkan 1 avulla voidaan esimerkiksi
seurata päiväkohtaisia lukemia ja mat-
kan 2 avulla kuukausikohtaisia lukuja.

55

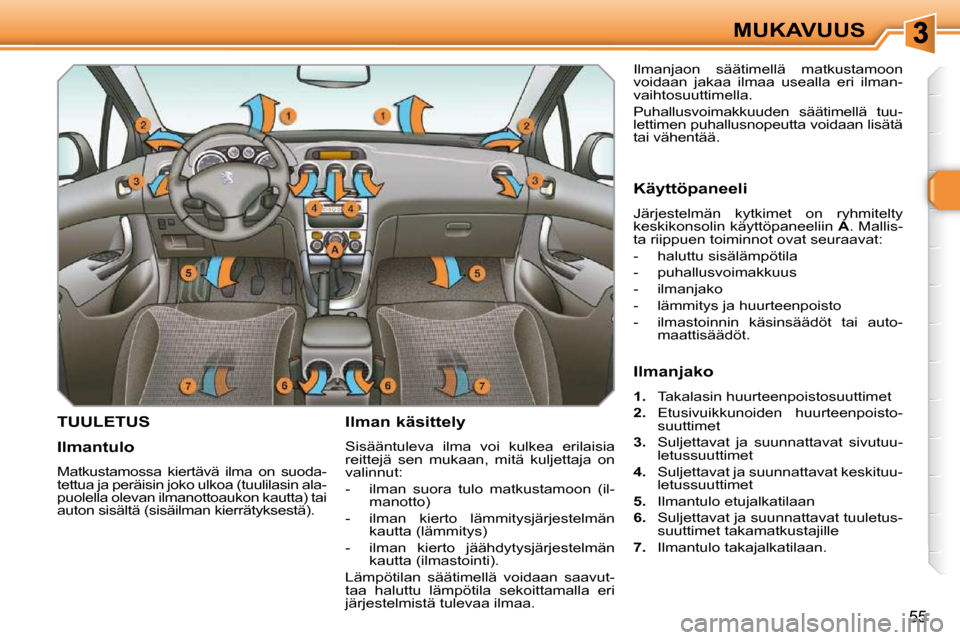

MUKAVUUS
TUULETUS Ilman käsittely
Sisääntuleva ilma voi kulkea erilaisia
reittejä sen mukaan, mitä kuljettaja on
valinnut:
- ilman suora tulo matkustamoon (il-manotto)
- ilman kierto lämmitysjärjestelmän kautta (lämmitys)
- ilman kierto jäähdytysjärjestelmän kautta (ilmastointi).
Lämpötilan säätimellä voidaan saavut-
taa haluttu lämpötila sekoittamalla eri
järjestelmistä tulevaa ilmaa. Ilmanjaon säätimellä matkustamoon
voidaan jakaa ilmaa usealla eri ilman-
vaihtosuuttimella.
Puhallusvoimakkuuden säätimellä tuu-
lettimen puhallusnopeutta voidaan lisätä
tai vähentää.
Ilmantulo
Matkustamossa kiertävä ilma on suoda-
tettua ja peräisin joko ulkoa (tuulilasin ala-
puolella olevan ilmanottoaukon kautta) tai
auton sisältä (sisäilman kierrätyksestä). Käyttöpaneeli
Järjestelmän kytkimet on ryhmitelty
keskikonsolin käyttöpaneeliin
A . Mallis-
ta riippuen toiminnot ovat seuraavat:
- haluttu sisälämpötila
- puhallusvoimakkuus
- ilmanjako
- lämmitys ja huurteenpoisto
- ilmastoinnin käsinsäädöt tai auto- maattisäädöt.
Ilmanjako

1. Takalasin huurteenpoistosuuttimet

2. Etusivuikkunoiden huurteenpoisto-
suuttimet

3. Suljettavat ja suunnattavat sivutuu-
letussuuttimet

4. Suljettavat ja suunnattavat keskituu-
letussuuttimet

5. Ilmantulo etujalkatilaan

6. Suljettavat ja suunnattavat tuuletus-
suuttimet takamatkustajille

7. Ilmantulo takajalkatilaan.

i
i
56

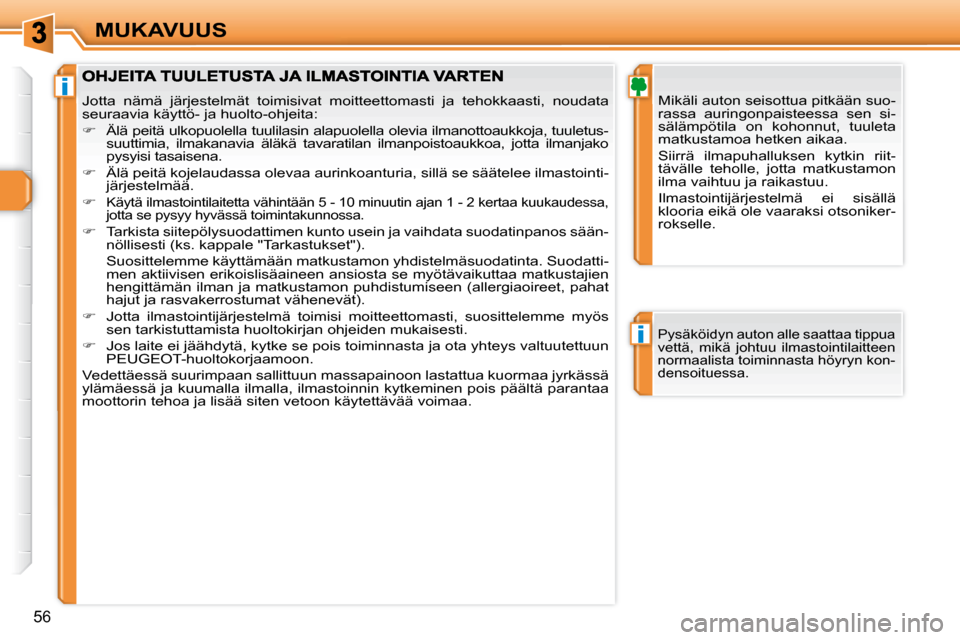

MUKAVUUS Mikäli auton seisottua pitkään suo-
rassa auringonpaisteessa sen si-
sälämpötila on kohonnut, tuuleta
matkustamoa hetken aikaa.
Siirrä ilmapuhalluksen kytkin riit-
tävälle teholle, jotta matkustamon
ilma vaihtuu ja raikastuu.
Ilmastointijärjestelmä ei sisällä
klooria eikä ole vaaraksi otsoniker-
rokselle.
Jotta nämä järjestelmät toimisivat moitteettomasti ja tehokkaasti, noudata
seuraavia käyttö- ja huolto-ohjeita:

 Älä peitä ulkopuolella tuulilasin alapuolella ole via ilmanottoaukkoja, tuuletus-
suuttimia, ilmakanavia äläkä tavaratilan ilmanpoist oaukkoa, jotta ilmanjako
pysyisi tasaisena.

 Älä peitä kojelaudassa olevaa aurinkoanturia, sillä se sääte lee ilmastointi-
järjestelmää.


Käytä ilmastointilaitetta vähintään 5 - 10 minuutin ajan 1 - 2 kertaa kuukaudessa,
jotta se pysyy hyvässä toimintakunnossa.

 Tarkista siitepölysuodattimen kunto usein ja vaihdata suodat inpanos sään-
nöllisesti (ks. kappale "Tarkastukset").
Suosittelemme käyttämään matkustamon yhdistelmäsuodatinta. Suodatt i-
men aktiivisen erikoislisäaineen ansiosta se myötävaikuttaa matkustaj ien
hengittämän ilman ja matkustamon puhdistumiseen (allergiaoireet , pahat
hajut ja rasvakerrostumat vähenevät).

 Jotta ilmastointijärjestelmä toimisi moitteettomasti, suositte lemme myös
sen tarkistuttamista huoltokirjan ohjeiden mukaisesti.

 Jos laite ei jäähdytä, kytke se pois toiminnasta ja ota yhte ys valtuutettuun
PEUGEOT-huoltokorjaamoon.
Vedettäessä suurimpaan sallittuun massapainoon lastattua kuorma a jyrkässä
ylämäessä ja kuumalla ilmalla, ilmastoinnin kytkeminen pois päält ä parantaa
moottorin tehoa ja lisää siten vetoon käytettävää voimaa.
Pysäköidyn auton alle saattaa tippua
vettä, mikä johtuu ilmastointilaitteen
normaalista toiminnasta höyryn kon-
densoituessa.

i
57

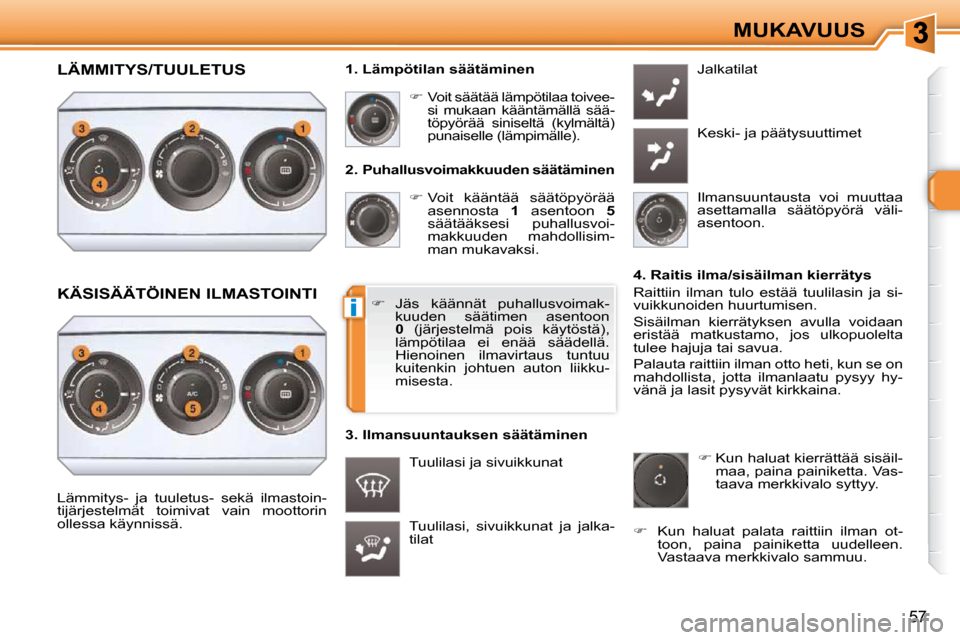

MUKAVUUS
2. Puhallusvoimakkuuden säätäminen
 Voit kääntää säätöpyörää
asennosta 1 asentoon 5
säätääksesi puhallusvoi-
makkuuden mahdollisim-
man mukavaksi.
Tuulilasi, sivuikkunat ja jalka-
tilat Jalkatilat
Keski- ja päätysuuttimet


Voit säätää lämpötilaa toivee-
si mukaan kääntämällä sää-
töpyörää siniseltä (kylmältä)
punaiselle (lämpimälle).
Tuulilasi ja sivuikkunat
1. Lämpötilan säätäminen
Ilmansuuntausta voi muuttaa
asettamalla säätöpyörä väli-
asentoon.
Lämmitys- ja tuuletus- sekä ilmastoin-
tijärjestelmät toimivat vain moottorin
ollessa käynnissä. 4. Raitis ilma/sisäilman kierrätys
Raittiin ilman tulo estää tuulilasin ja si-
vuikkunoiden huurtumisen.
Sisäilman kierrätyksen avulla voidaan
eristää matkustamo, jos ulkopuolelta
tulee hajuja tai savua.
Palauta raittiin ilman otto heti, kun se on
mahdollista, jotta ilmanlaatu pysyy hy-
vänä ja lasit pysyvät kirkkaina.

 Jäs käännät puhallusvoimak-
kuuden säätimen asentoon

0 (järjestelmä pois käytöstä),
lämpötilaa ei enää säädellä.
Hienoinen ilmavirtaus tuntuu
kuitenkin johtuen auton liikku-
misesta.
3. Ilmansuuntauksen säätäminen
 Kun haluat kierrättää sisäil-
maa, paina painiketta. Vas-
taava merkkivalo syttyy.

 Kun haluat palata raittiin ilman ot-
toon, paina painiketta uudelleen.
Vastaava merkkivalo sammuu.
LÄMMITYS/TUULETUS
KÄSISÄÄTÖINEN ILMASTOINTI

58

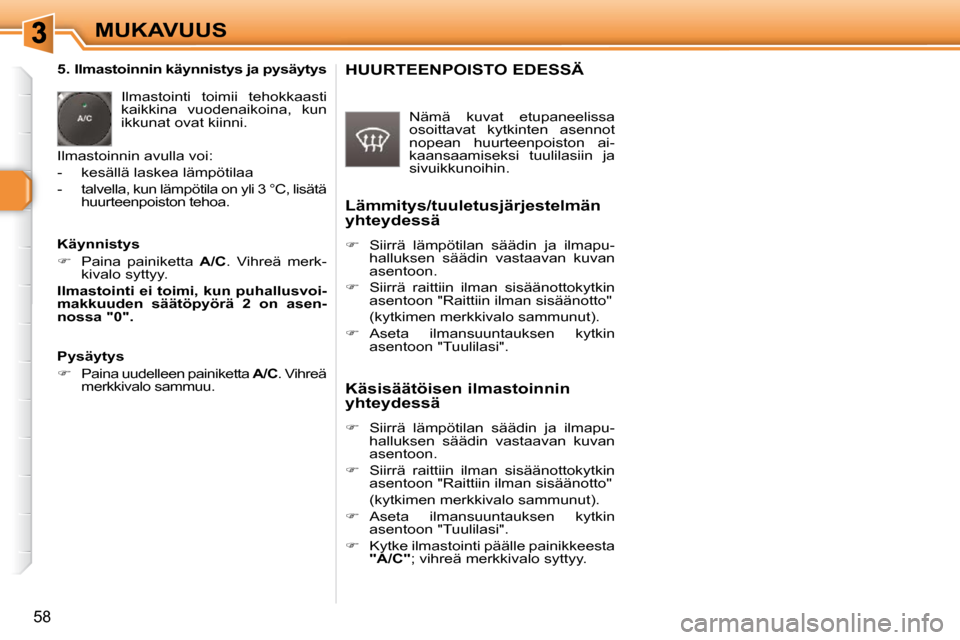

MUKAVUUS
5. Ilmastoinnin käynnistys ja pysäytys Ilmastointi toimii tehokkaasti
kaikkina vuodenaikoina, kun
ikkunat ovat kiinni.
Ilmastoinnin avulla voi:
- kesällä laskea lämpötilaa
- talvella, kun lämpötila on yli 3 °C, lisätä huurteenpoiston tehoa.
Pysäytys

 Paina uudelleen painiketta A/C . Vihreä
merkkivalo sammuu.
Käynnistys

 Paina painiketta A/C . Vihreä merk-
kivalo syttyy.

Ilmastointi ei toimi, kun puhallusvoi-
makkuuden säätöpyörä 2 on asen-
nossa "0".
HUURTEENPOISTO EDESSÄ
Nämä kuvat etupaneelissa
osoittavat kytkinten asennot
nopean huurteenpoiston ai-
kaansaamiseksi tuulilasiin ja
sivuikkunoihin.
Lämmitys/tuuletusjärjestelmän
yhteydessä

 Siirrä lämpötilan säädin ja ilmapu-
halluksen säädin vastaavan kuvan
asentoon.

 Siirrä raittiin ilman sisäänottokytkin
asentoon "Raittiin ilman sisäänotto"
(kytkimen merkkivalo sammunut).

 Aseta ilmansuuntauksen kytkin
asentoon "Tuulilasi".
Käsisäätöisen ilmastoinnin
yhteydessä

 Siirrä lämpötilan säädin ja ilmapu-
halluksen säädin vastaavan kuvan
asentoon.

 Siirrä raittiin ilman sisäänottokytkin
asentoon "Raittiin ilman sisäänotto"
(kytkimen merkkivalo sammunut).

 Aseta ilmansuuntauksen kytkin
asentoon "Tuulilasi".

 Kytke ilmastointi päälle painikkeesta

"A/C" ; vihreä merkkivalo syttyy.
