2009.5 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

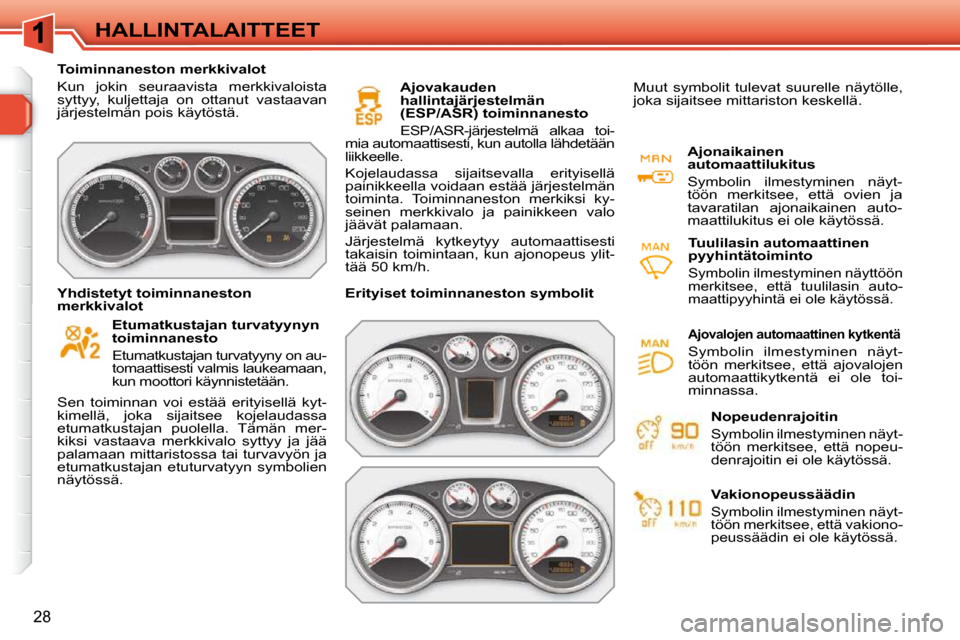

28
HALLINTALAITTEET
Toiminnaneston merkkivalot
Kun jokin seuraavista merkkivaloista
syttyy, kuljettaja on ottanut vastaavan
järjestelmän pois käytöstä.
Etumatkustajan turvatyynyn
toiminnanesto
Etumatkustajan turvatyyny on au-
tomaattisesti valmis laukeamaan,
kun moottori käynnistetään.
Sen toiminnan voi estää erityisellä kyt-
kimellä, joka sijaitsee kojelaudassa
etumatkustajan puolella. Tämän mer-
kiksi vastaava merkkivalo syttyy ja jää
palamaan mittaristossa tai turvavyön ja
etumatkustajan etuturvatyyn symbolien
näytössä. Ajovakauden
hallintajärjestelmän
(ESP/ASR) toiminnanesto
ESP/ASR-järjestelmä alkaa toi-
mia automaattisesti, kun autolla lähdetään
liikkeelle.
Kojelaudassa sijaitsevalla erityisellä
painikkeella voidaan estää järjestelmän
toiminta. Toiminnaneston merkiksi ky-
seinen merkkivalo ja painikkeen valo
jäävät palamaan.
Järjestelmä kytkeytyy automaattisesti
takaisin toimintaan, kun ajonopeus ylit-
tää 50 km/h.
Yhdistetyt toiminnaneston
merkkivalot Erityiset toiminnaneston symbolit Ajonaikainen
automaattilukitus
Symbolin ilmestyminen näyt-
töön merkitsee, että ovien ja
tavaratilan ajonaikainen auto-
maattilukitus ei ole käytössä.
Tuulilasin automaattinen
pyyhintätoiminto
Symbolin ilmestyminen näyttöön
merkitsee, että tuulilasin auto-
maattipyyhintä ei ole käytössä.
Muut symbolit tulevat suurelle näytölle,
joka sijaitsee mittariston keskellä.
Nopeudenrajoitin
Symbolin ilmestyminen näyt-
töön merkitsee, että nopeu-
denrajoitin ei ole käytössä.
Vakionopeussäädin
Symbolin ilmestyminen näyt-
töön merkitsee, että vakiono-
peussäädin ei ole käytössä.
Ajovalojen automaattinen kytkentä
Symbolin ilmestyminen näyt-
töön merkitsee, että ajovalojen
automaattikytkentä ei ole toi-
minnassa.

!

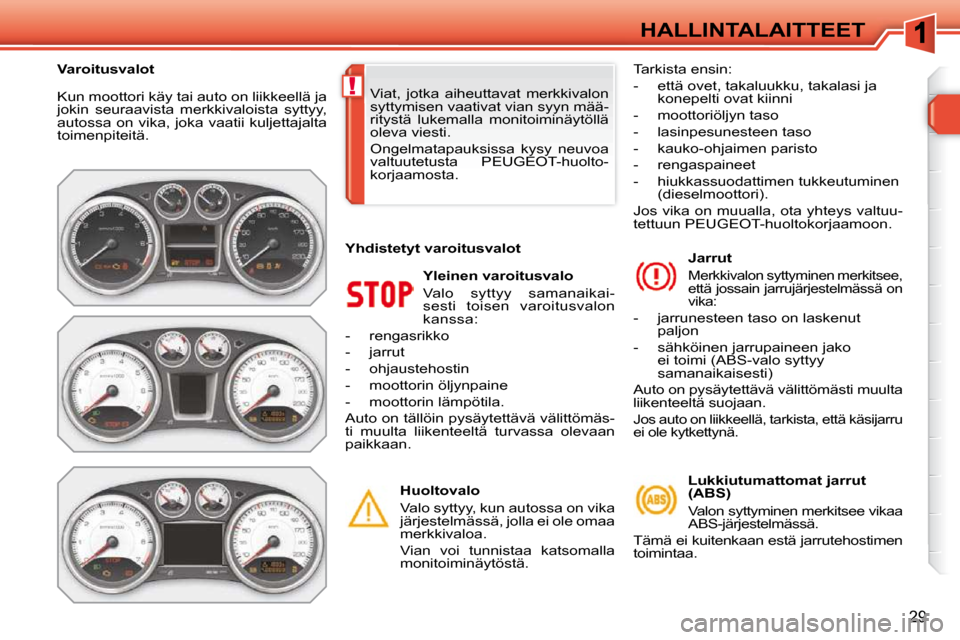

29
HALLINTALAITTEET
Kun moottori käy tai auto on liikkeellä ja
jokin seuraavista merkkivaloista syttyy,
autossa on vika, joka vaatii kuljettajalta
toimenpiteitä.
Yleinen varoitusvalo
Valo syttyy samanaikai-
sesti toisen varoitusvalon
kanssa:
- rengasrikko
- jarrut
- ohjaustehostin
- moottorin öljynpaine
- moottorin lämpötila.
Auto on tällöin pysäytettävä välittömäs-
ti muulta liikenteeltä turvassa olevaan
paikkaan.
Huoltovalo
Valo syttyy, kun autossa on vika
järjestelmässä, jolla ei ole omaa
merkkivaloa.
Vian voi tunnistaa katsomalla
monitoiminäytöstä. Jarrut
Merkkivalon syttyminen merkitsee,
että jossain jarrujärjestelmässä on
vika:
- jarrunesteen taso on laskenut
paljon
- sähköinen jarrupaineen jako ei toimi (ABS-valo syttyy
samanaikaisesti)
Auto on pysäytettävä välittömästi muulta
liikenteeltä suojaan.
Jos auto on liikkeellä, tarkista, että käsijarru
ei ole kytkettynä.
Viat, jotka aiheuttavat merkkivalon
syttymisen vaativat vian syyn mää-
ritystä lukemalla monitoiminäytöllä
oleva viesti.
Ongelmatapauksissa kysy neuvoa
valtuutetusta PEUGEOT-huolto-
korjaamosta.
Varoitusvalot
Yhdistetyt varoitusvalot Tarkista ensin:
- että ovet, takaluukku, takalasi ja
konepelti ovat kiinni
- moottoriöljyn taso
- lasinpesunesteen taso
- kauko-ohjaimen paristo
- rengaspaineet
- hiukkassuodattimen tukkeutuminen (dieselmoottori).
Jos vika on muualla, ota yhteys valtuu-
tettuun PEUGEOT-huoltokorjaamoon.
Lukkiutumattomat jarrut
(ABS)
Valon syttyminen merkitsee vikaa
ABS-järjestelmässä.
Tämä ei kuitenkaan estä jarrutehostimen
toimintaa.

!

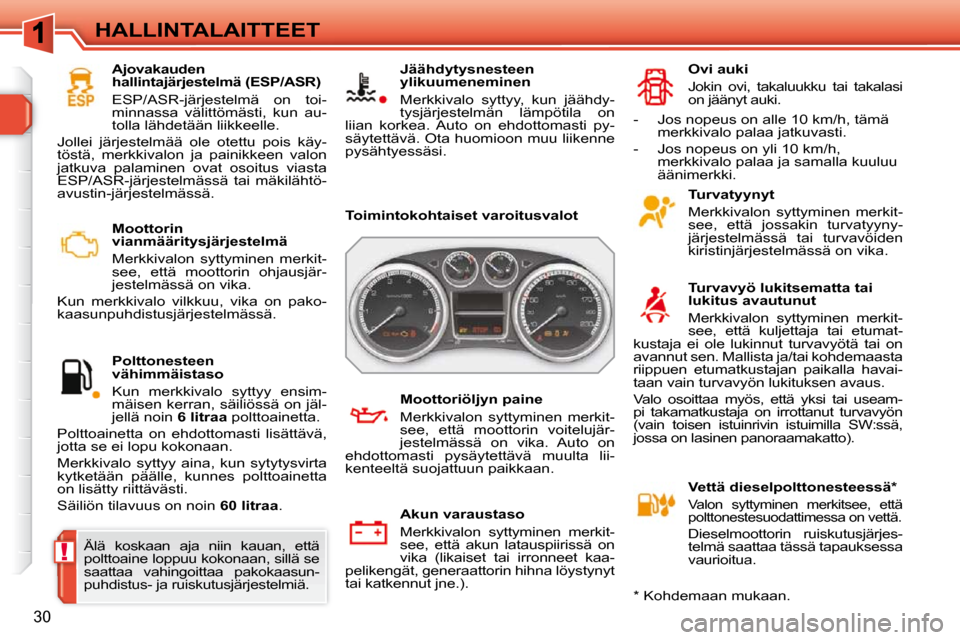

30
HALLINTALAITTEET Moottorin
vianmääritysjärjestelmä
Merkkivalon syttyminen merkit-
see, että moottorin ohjausjär-
jestelmässä on vika.
Kun merkkivalo vilkkuu, vika on pako-
kaasunpuhdistusjärjestelmässä.
Polttonesteen
vähimmäistaso
Kun merkkivalo syttyy ensim-
mäisen kerran, säiliössä on jäl-
jellä noin 6 litraa polttoainetta.
Polttoainetta on ehdottomasti lisättävä,
jotta se ei lopu kokonaan.
Merkkivalo syttyy aina, kun sytytysvirta
kytketään päälle, kunnes polttoainetta
on lisätty riittävästi.
Säiliön tilavuus on noin 60 litraa . Jäähdytysnesteen
ylikuumeneminen
Merkkivalo syttyy, kun jäähdy-
tysjärjestelmän lämpötila on
liian korkea. Auto on ehdottomasti py-
säytettävä. Ota huomioon muu liikenne
pysähtyessäsi.
Turvatyynyt
Merkkivalon syttyminen merkit-
see, että jossakin turvatyyny-
järjestelmässä tai turvavöiden
kiristinjärjestelmässä on vika.
Turvavyö lukitsematta tai
lukitus avautunut
Merkkivalon syttyminen merkit-
see, että kuljettaja tai etumat-
kustaja ei ole lukinnut turvavyötä tai on
avannut sen. Mallista ja/tai kohdemaasta
riippuen etumatkustajan paikalla havai-
taan vain turvavyön lukituksen avaus.
Valo osoittaa myös, että yksi tai useam-
pi takamatkustaja on irrottanut turvavyön
(vain toisen istuinrivin istuimilla SW:ssä,
jossa on lasinen panoraamakatto).
Vettä dieselpolttonesteessä *
Valon syttyminen merkitsee, että
polttonestesuodattimessa on vettä.
Dieselmoottorin ruiskutusjärjes-
telmä saattaa tässä tapauksessa
vaurioitua.
Ovi auki
Jokin ovi, takaluukku tai takalasi
on jäänyt auki.
Akun varaustaso
Merkkivalon syttyminen merkit-
see, että akun latauspiirissä on
vika (likaiset tai irronneet kaa-
pelikengät, generaattorin hihna löystynyt
tai katkennut jne.). Moottoriöljyn paine
Merkkivalon syttyminen merkit-
see, että moottorin voitelujär-
jestelmässä on vika. Auto on
ehdottomasti pysäytettävä muulta lii-
kenteeltä suojattuun paikkaan.
Toimintokohtaiset varoitusvalot
* Kohdemaan mukaan.
Ajovakauden
hallintajärjestelmä (ESP/ASR)
ESP/ASR-järjestelmä on toi-
minnassa välittömästi, kun au-
tolla lähdetään liikkeelle.
Jollei järjestelmää ole otettu pois käy-
töstä, merkkivalon ja painikkeen valon
jatkuva palaminen ovat osoitus viasta
ESP/ASR-järjestelmässä tai mäkilähtö-
avustin-järjestelmässä. - Jos nopeus on alle 10 km/h, tämä
merkkivalo palaa jatkuvasti.
- Jos nopeus on yli 10 km/h, merkkivalo palaa ja samalla kuuluu
äänimerkki.
Älä koskaan aja niin kauan, että
polttoaine loppuu kokonaan, sillä se
saattaa vahingoittaa pakokaasun-
puhdistus- ja ruiskutusjärjestelmiä.

i
!
31
HALLINTALAITTEET
Tiettyjen symbolien näyttöön saat-
taa liittyä äänimerkki ja viesti moni-
toiminäytöllä.
Toimintokohtaiset varoitusvalot
Muut symbolit tulevat näkyviin suurelle
näytölle, joka sijaitsee mittariston kes-
kellä.
Vian vakavuuden mukaan ne näkyvät
joko oransseina tai punaisina. Tietyt symbolit saattavat liittyä mit-
tariston merkkivaloihin.
Jos symboliin liittyy
STOP -merkkiva-
lon syttyminen, auto on ehdottomasti
pysäytettävä muulta liikenteeltä suo-
jattuun paikkaan.
Suunnattavat ajovalot
Symbolin vilkkuminen merkitsee,
että suunnattavien ajovalojen jär-
jestelmässä on vika. Moottorin öljynpaine
Symbolin ilmestyminen näyttöön
merkitsee vikaa moottorin voite-
lujärjestelmässä. Tällöin auto on
ehdottomasti pysäytettävä muulta liiken-
teltä suojattuun paikkaan.
Service
Tämän symbolin näyttö merkit-
see vikaa:
Moottorivian
itsemääritysjärjestelmä
Symbolin ilmestyminen näyt-
töön merkitsee vikaa moottorin
ohjausjärjestelmässä. Moottoriöljyn taso
Symbolin ilmestyminen näyttöön
merkitsee, että moottoriöljyn taso
on liian alhainen. Tällöin auto on
ehdottomasti pysäytettävä muulta liiken-
teltä suojattuun paikkaan.
Jäähdytysnesteen lämpötila
Symbolin ilmestyminen näyt-
töön merkitsee, että jäähdytys-
järjestelmän lämpötila on liian
korkea. Tällöin auto on ehdottomasti
pysäytettävä muulta liikenteltä suojat-
tuun paikkaan.
Jäähdytysnesteen taso
Symbolin ilmestyminen näyt-
töön merkitsee, että jäähdytys-
järjestelmässä ei ole riittävästi
nestettä. Tällöin auto on ehdottomasti
pysäytettävä muulta liikenteltä suojat-
tuun paikkaan. Akun varaustila
Symbolin ilmestyminen näyttöön
merkitsee vikaa akun latausjär-
jestelmässä (likaiset tai irronneet
kaapelikengät, generaattorin hihnan löys-
tyminen tai katkeaminen jne.).
- moottorin ohjausjärjestelmässä
- pakokaasunpuhdistusjärjestelmässä.

!

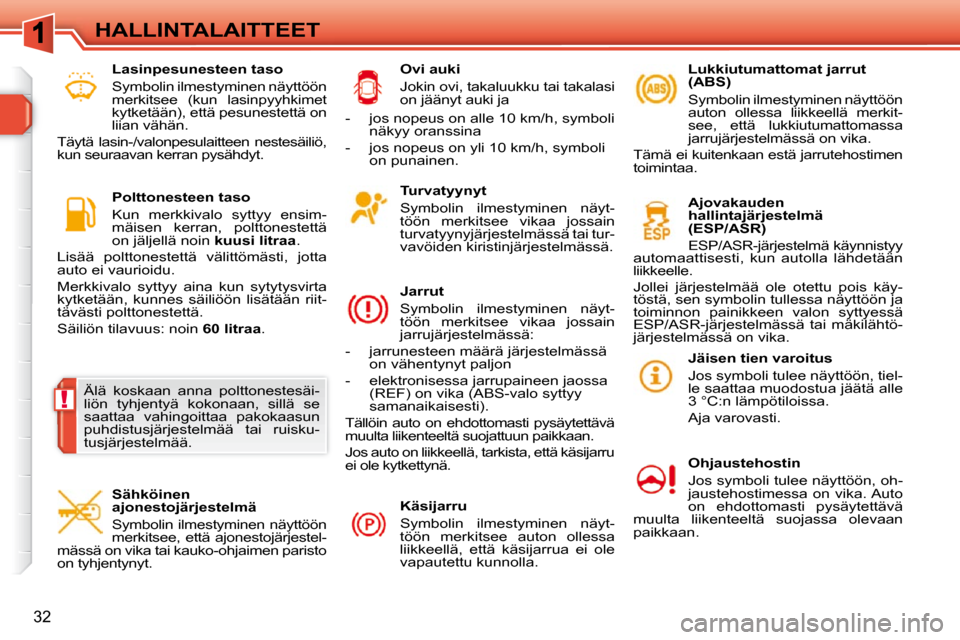

32
HALLINTALAITTEET Turvatyynyt
Symbolin ilmestyminen näyt-
töön merkitsee vikaa jossain
turvatyynyjärjestelmässä tai tur-
vavöiden kiristinjärjestelmässä.
Jarrut
Symbolin ilmestyminen näyt-
töön merkitsee vikaa jossain
jarrujärjestelmässä:
- jarrunesteen määrä järjestelmässä on vähentynyt paljon
- elektronisessa jarrupaineen jaossa (REF) on vika (ABS-valo syttyy
samanaikaisesti).
Tällöin auto on ehdottomasti pysäytettävä
muulta liikenteeltä suojattuun paikkaan.
Jos auto on liikkeellä, tarkista, että käsijarru
ei ole kytkettynä. Lukkiutumattomat jarrut
(ABS)
Symbolin ilmestyminen näyttöön
auton ollessa liikkeellä merkit-
see, että lukkiutumattomassa
jarrujärjestelmässä on vika.
Tämä ei kuitenkaan estä jarrutehostimen
toimintaa.
Ajovakauden
hallintajärjestelmä
(ESP/ASR)
ESP/ASR-järjestelmä käynnistyy
automaattisesti, kun autolla lähdetään
liikkeelle.
Jollei järjestelmää ole otettu pois käy-
töstä, sen symbolin tullessa näyttöön ja
toiminnon painikkeen valon syttyessä
ESP/ASR-järjestelmässä tai mäkilähtö-
järjestelmässä on vika.
Ohjaustehostin
Jos symboli tulee näyttöön, oh-
jaustehostimessa on vika. Auto
on ehdottomasti pysäytettävä
muulta liikenteeltä suojassa olevaan
paikkaan.
Ovi auki
Jokin ovi, takaluukku tai takalasi
on jäänyt auki ja
Jäisen tien varoitus
Jos symboli tulee näyttöön, tiel-
le saattaa muodostua jäätä alle
3 °C:n lämpötiloissa.
Aja varovasti.
Käsijarru
Symbolin ilmestyminen näyt-
töön merkitsee auton ollessa
liikkeellä, että käsijarrua ei ole
vapautettu kunnolla.
Sähköinen
ajonestojärjestelmä
Symbolin ilmestyminen näyttöön
merkitsee, että ajonestojärjestel-
mässä on vika tai kauko-ohjaimen paristo
on tyhjentynyt. Polttonesteen taso
Kun merkkivalo syttyy ensim-
mäisen kerran, polttonestettä
on jäljellä noin
kuusi litraa .
Lisää polttonestettä välittömästi, jotta
auto ei vaurioidu.
Merkkivalo syttyy aina kun sytytysvirta
kytketään, kunnes säiliöön lisätään riit-
tävästi polttonestettä.
Säiliön tilavuus: noin 60 litraa .
Lasinpesunesteen taso
Symbolin ilmestyminen näyttöön
merkitsee (kun lasinpyyhkimet
kytketään), että pesunestettä on
liian vähän.
Täytä lasin-/valonpesulaitteen nestesäiliö,
kun seuraavan kerran pysähdyt. - jos nopeus on alle 10 km/h, symboli
näkyy oranssina
- jos nopeus on yli 10 km/h, symboli on punainen.
Älä koskaan anna polttonestesäi-
liön tyhjentyä kokonaan, sillä se
saattaa vahingoittaa pakokaasun
puhdistusjärjestelmää tai ruisku-
tusjärjestelmää.

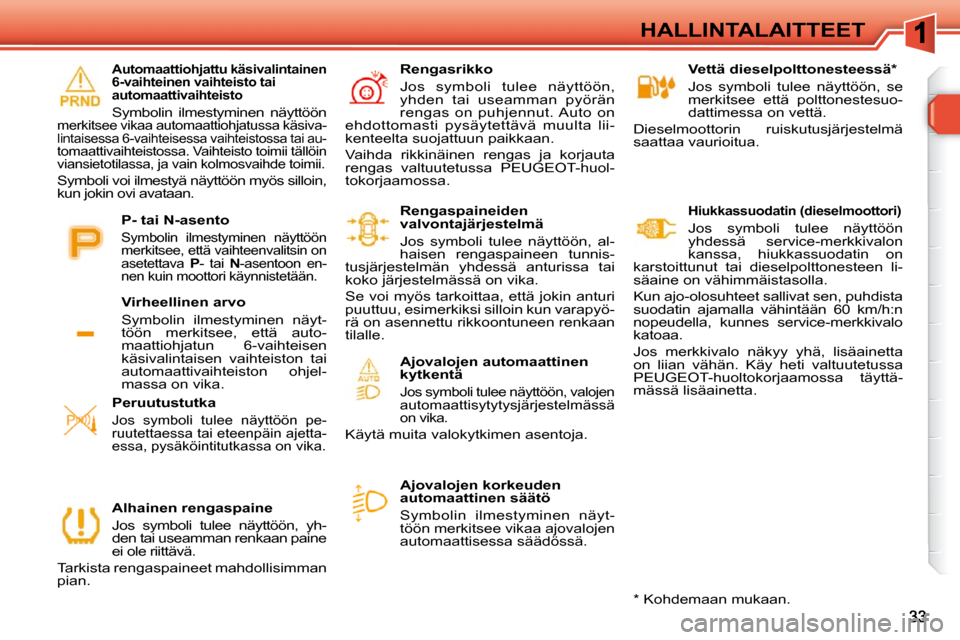

HALLINTALAITTEET Vettä dieselpolttonesteessä *
Jos symboli tulee näyttöön, se
merkitsee että polttonestesuo-
dattimessa on vettä.
Dieselmoottorin ruiskutusjärjestelmä
saattaa vaurioitua.
Ajovalojen korkeuden
automaattinen säätö
Symbolin ilmestyminen näyt-
töön merkitsee vikaa ajovalojen
automaattisessa säädössä.
Hiukkassuodatin (dieselmoottori)
Jos symboli tulee näyttöön
yhdessä service-merkkivalon
kanssa, hiukkassuodatin on
karstoittunut tai dieselpolttonesteen li-
säaine on vähimmäistasolla.
Kun ajo-olosuhteet sallivat sen, puhdista
suodatin ajamalla vähintään 60 km/h:n
nopeudella, kunnes service-merkkivalo
katoaa.
Jos merkkivalo näkyy yhä, lisäainetta
on liian vähän. Käy heti valtuutetussa
PEUGEOT-huoltokorjaamossa täyttä-
mässä lisäainetta.
Alhainen rengaspaine
Jos symboli tulee näyttöön, yh-
den tai useamman renkaan paine
ei ole riittävä.
Tarkista rengaspaineet mahdollisimman
pian. Rengasrikko
Jos symboli tulee näyttöön,
yhden tai useamman pyörän
rengas on puhjennut. Auto on
ehdottomasti pysäytettävä muulta lii-
kenteelta suojattuun paikkaan.
Vaihda rikkinäinen rengas ja korjauta
rengas valtuutetussa PEUGEOT -huol-
tokorjaamossa.
Rengaspaineiden
valvontajärjestelmä
Jos symboli tulee näyttöön, al-
haisen rengaspaineen tunnis-
tusjärjestelmän yhdessä anturissa tai
koko järjestelmässä on vika.
Se voi myös tarkoittaa, että jokin anturi
puuttuu, esimerkiksi silloin kun varapyö-
rä on asennettu rikkoontuneen renkaan
tilalle.
Ajovalojen automaattinen
kytkentä
Jos symboli tulee näyttöön, valojen
automaattisytytysjärjestelmässä
on vika.
Käytä muita valokytkimen asentoja.
Peruutustutka Jos symboli tulee näyttöön pe-
ruutettaessa tai eteenpäin ajetta-
essa, pysäköintitutkassa on vika.
Automaattiohjattu käsivalintainen
6-vaihteinen vaihteisto tai
automaattivaihteisto
Symbolin ilmestyminen näyttöön merkitsee vikaa automaattiohjatussa käsiva-lintaisessa 6-vaihteisessa vaihteistossa tai au-tomaattivaihteistossa. Vaihteisto toimii tällöin
viansietotilassa, ja vain kolmosvaihde toimii.
Symboli voi ilmestyä näyttöön myös silloin,
kun jokin ovi avataan.
Virheellinen arvo
Symbolin ilmestyminen näyt-
töön merkitsee, että auto-
maattiohjatun 6-vaihteisen
käsivalintaisen vaihteiston tai
automaattivaihteiston ohjel-
massa on vika.
P- tai N-asento
Symbolin ilmestyminen näyttöön
merkitsee, että vaihteenvalitsin on
asetettava
P - tai N -asentoon en-
nen kuin moottori käynnistetään.
* Kohdemaan mukaan.

34
HALLINTALAITTEET

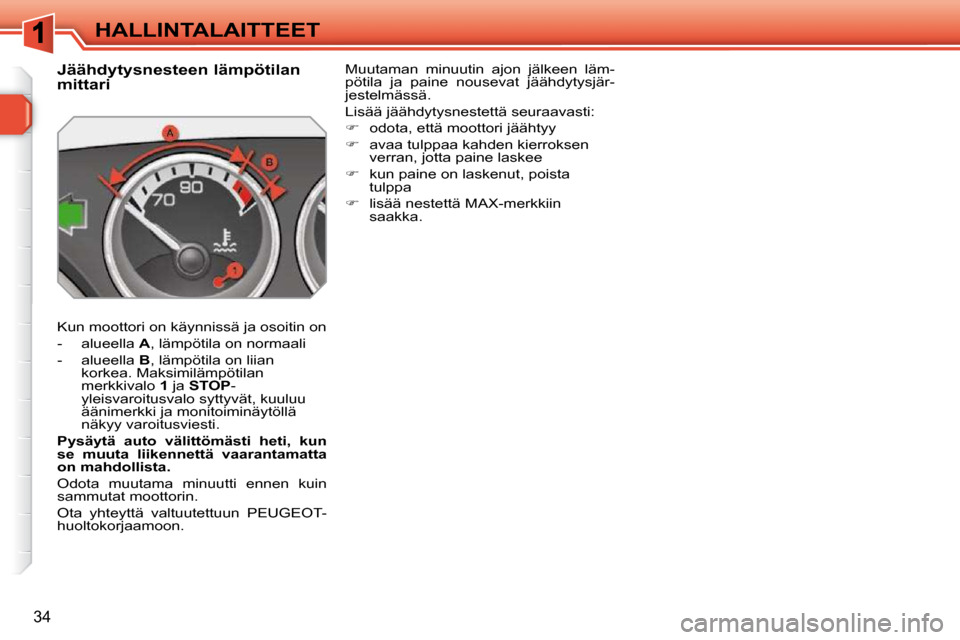

Jäähdytysnesteen lämpötilan
mittari
Kun moottori on käynnissä ja osoitin on
- alueella A , lämpötila on normaali
- alueella B , lämpötila on liian
korkea. Maksimilämpötilan
merkkivalo 1 ja STOP -
yleisvaroitusvalo syttyvät, kuuluu
äänimerkki ja monitoiminäytöllä
näkyy varoitusviesti.

Pysäytä auto välittömästi heti, kun
se muuta liikennettä vaarantamatta
on mahdollista.
Odota muutama minuutti ennen kuin
sammutat moottorin.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon. Muutaman minuutin ajon jälkeen läm-
pötila ja paine nousevat jäähdytysjär-
jestelmässä.
Lisää jäähdytysnestettä seuraavasti:

 odota, että moottori jäähtyy

 avaa tulppaa kahden kierroksen
verran, jotta paine laskee

 kun paine on laskenut, poista
tulppa

 lisää nestettä MAX-merkkiin
saakka.

i
35
HALLINTALAITTEET
Tason tarkistus on luotettava vain,
jos auto on vaakatasossa tasaisel-
la alustalla ja moottori on ollut sam-
mutettuna vähintään 15 minuutin
ajan.

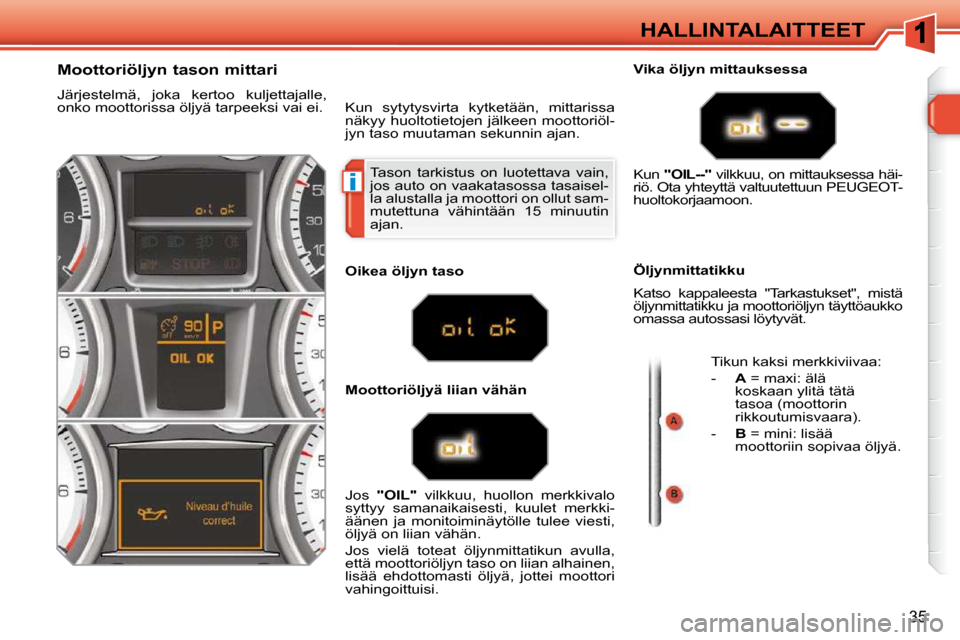

Moottoriöljyn tason mittari
Järjestelmä, joka kertoo kuljettajalle,
onko moottorissa öljyä tarpeeksi vai ei.
Kun sytytysvirta kytketään, mittarissa
näkyy huoltotietojen jälkeen moottoriöl-
jyn taso muutaman sekunnin ajan.
Oikea öljyn taso
Moottoriöljyä liian vähän Vika öljyn mittauksessa
Öljynmittatikku
Jos "OIL" vilkkuu, huollon merkkivalo
syttyy samanaikaisesti, kuulet merkki-
äänen ja monitoiminäytölle tulee viesti,
öljyä on liian vähän.
Jos vielä toteat öljynmittatikun avulla,
että moottoriöljyn taso on liian alhainen,
lisää ehdottomasti öljyä, jottei moottori
vahingoittuisi. Kun
"O
IL
--" vilkkuu, on mittauksessa häi-
riö. Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon.
Katso kappaleesta "Tarkastukset", mistä
öljynmittatikku ja moottoriöljyn täyttöaukko
omassa autossasi löytyvät.
Tikun kaksi merkkiviivaa:
- A = maxi: älä
koskaan ylitä tätä
tasoa (moottorin
rikkoutumisvaara).
- B = mini: lisää
moottoriin sopivaa öljyä.
