2009.5 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

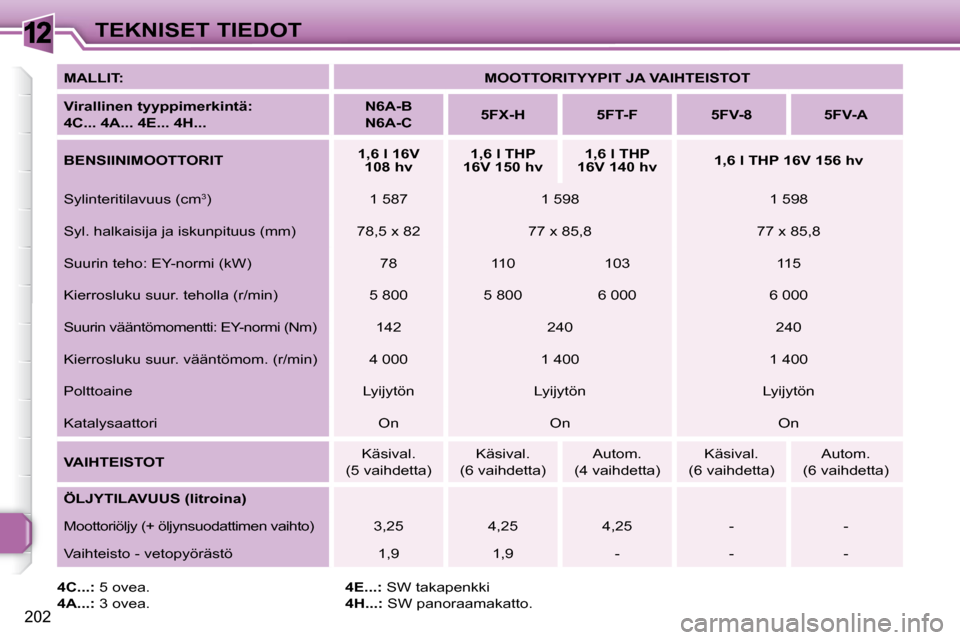

12
202
TEKNISET TIEDOT

MALLIT:
MOOTTORITYYPIT JA VAIHTEISTOT

Virallinen tyyppimerkintä
:
4C... 4A... 4E... 4H...
N6A-B
N6A-C
5FX-H 5FT-F 5FV-8 5FV-A

BENSIINIMOOTTORIT
1,6 l 16V
108 hv
1,6 l THP
16V 150 hv
1,6 l THP
16V 140 hv
1,6 l THP 16V 156 hv
Sylinteritilavuus (cm 3
) 1 587 1 598 1 598
Syl. halkaisija ja iskunpituus (mm) 78,5 x 82 77 x 85,8 77 x 85,8
Suurin teho: EY-normi (kW) 78 110 103 115
Kierrosluku suur. teholla (r/min) 5 800 5 800 6 000 6 000
Suurin vääntömomentti: EY-normi (Nm) 142 240 240
Kierrosluku suur. vääntömom. (r/min) 4 000 1 400 1 400
Polttoaine Lyijytön Lyijytön Lyijytön
Katalysaattori On On On

VAIHTEISTOT Käsival.
(5 vaihdetta) Käsival.
(6 vaihdetta) Autom.
(4 vaihdetta) Käsival.
(6 vaihdetta) Autom.
(6 vaihdetta)

ÖLJYTI
LAV
UUS

(litroina)
Moottoriöljy (+ öljynsuodattimen vaihto) 3,25 4,25 4,25 - -
Vaihteisto - vetopyörästö 1,9 1,9 - - -

4C...: 5 ovea.

4A...: 3 ovea.
4E...: SW takapenkki

4H...: SW panoraamakatto.

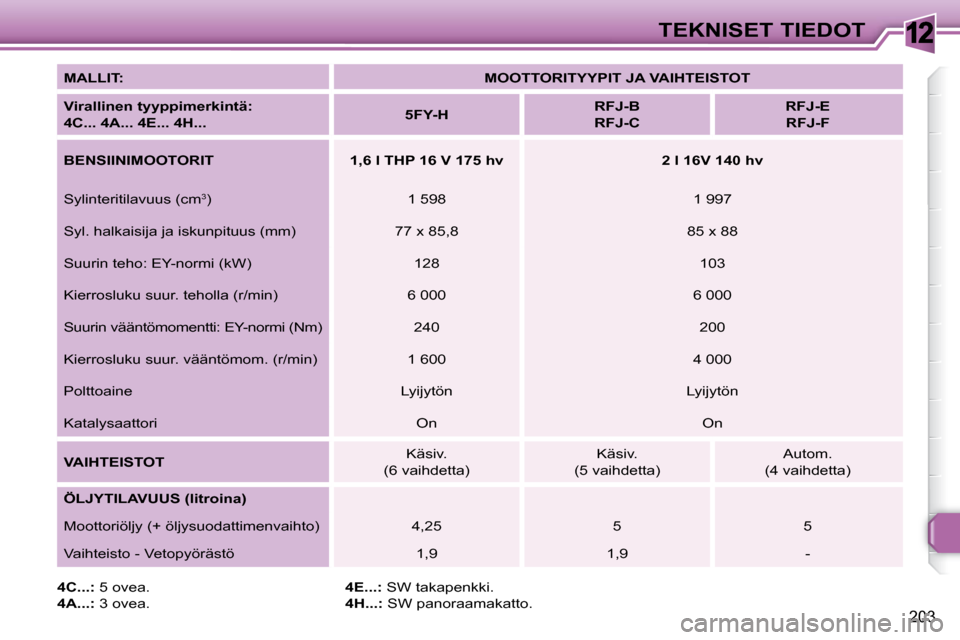

12
203
TEKNISET TIEDOT

MALLIT:
MOOTTORITYYPIT JA VAIHTEISTOT

Virallinen tyyppimerkintä:
4C... 4A... 4E... 4H...
5FY-H
RFJ-B
RFJ-C
RFJ-E
RFJ-F

BENSIINIMOOTORIT 1,6 l THP 16 V 175 hv 2 l 16V 140 hv
Sylinteritilavuus (cm 3
) 1 598 1 997
Syl. halkaisija ja iskunpituus (mm) 77 x 85,8 85 x 88
Suurin teho: EY-normi (kW) 128 103
Kierrosluku suur. teholla (r/min) 6 000 6 000
Suurin vääntömomentti: EY-normi (Nm) 240 200
Kierrosluku suur. vääntömom. (r/min) 1 600 4 000
Polttoaine Lyijytön Lyijytön
Katalysaattori On On

VAIHTEISTOT Käsiv.
(6 vaihdetta) Käsiv.
(5 vaihdetta) Autom.
(4 vaihdetta)

ÖLJYTILAVUUS (litroina)
Moottoriöljy (+ öljysuodattimenvaihto) 4,25 5 5
Vaihteisto - Vetopyörästö 1,9 1,9 -

4C...: 5 ovea.

4A...: 3 ovea.
4E...: SW takapenkki.

4H...: SW panoraamakatto.

12
204
TEKNISET TIEDOT

MALLIT:
MOOTTORITYYPIT JA VAIHTEISTOT

Virallinen tyyppimerkintä:
4C... 4A... 4E... 4H...
NFU-C/FF RFJ-C/FF

BIOFLEX-MOOTTORIT 1,6 l 16V 110 hv 2 l 16V 140 hv
Sylinteritilavuus (cm 3
) 1 587 1 997
Syl. halkaisija ja iskunpituus (mm) 78,5 x 82 85 x 88
Suurin teho: EY-normi (kW) 80 82 103 -
Kierrosluku suur. teholla (r/min) 5 800 6 000
Suurin vääntömomentti EY-normi (Nm) 147 153 200 -
Kierrosluku suur. vääntömom.(r/min) 4 000 4 000
Polttoaine Lyijytön E85 Lyijytön E85
Katalysaattori On On

VAIHTEISTOT Käsival.
(5 vaihdetta) Käsival.
(5 vaihdetta)

ÖLJYTILAVUUDET (litroina)
Moottori (öljynsuodatinpanoksen vaihdolla) 3,25 5,0
Vaihteisto - vetopyörästö 1,9 1,9

4C...: 5 ovea

4A...: 3 ovea
4E...: SW takapenkki

4H...: SW panoraamakatto

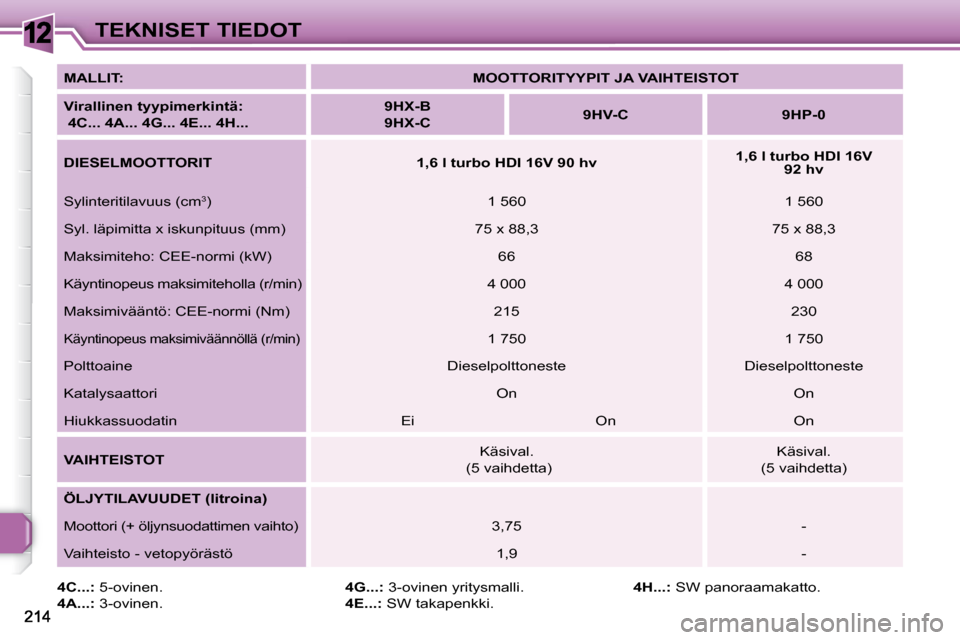

12TEKNISET TIEDOT

4C...: 5-ovinen.

4A...: 3-ovinen.
4G...: 3-ovinen yritysmalli.

4E...: SW takapenkki.
4H...: SW panoraamakatto.

MALLIT:
MOOTTORITYYPIT JA VAIHTEISTOT

Virallinen tyypimerkintä:
4C...

4A...

4G...

4E... 4H...
9HX-B

9HX-C
9HV-C 9HP-0

DIESELMOOTTORIT 1,6 l turbo
HDI 16V 90 hv
1,6 l turbo HDI 16V
92 hv
Sylinteritilavuus (cm 3
) 1 560 1 560
Syl. läpimitta x iskunpituus (mm) 75 x 88,3 75 x 88,3
Maksimiteho: CEE-normi (kW) 66 68
Käyntinopeus maksimiteholla (r/min) 4 000 4 000
Maksimivääntö: CEE-normi (Nm) 215 230
Käyntinopeus maksimiväännöllä (r/min) 1 750 1 750
Polttoaine Dieselpolttoneste Dieselpolttoneste
Katalysaattori On On
Hiukkassuodatin Ei On On

VAIHTEISTOT Käsival.
(5 vaihdetta) Käsival.
(5 vaihdetta)

ÖLJYTILAVUUDET (litroina)

Moottori (+ öljynsuodattimen vaihto) 3,75 -
Vaihteisto - vetopyörästö 1,9 -

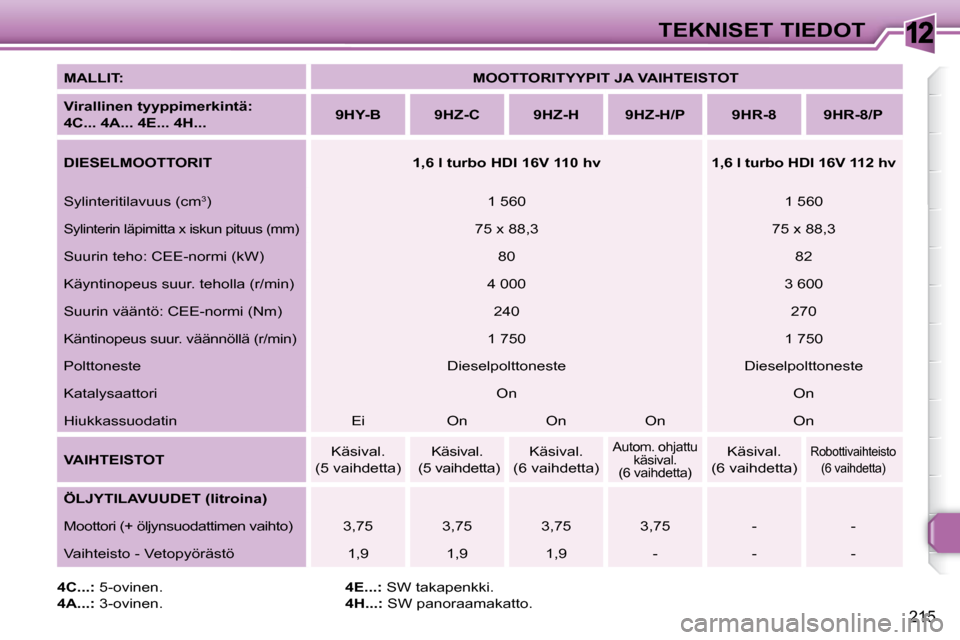

12
215
TEKNISET TIEDOT

MALLIT:
MOOTTORITYYPIT JA VAIHTEISTOT

Virallinen tyyppimerkintä:
4C... 4A... 4E... 4H...
9HY-B 9HZ-C 9HZ-H 9HZ-H/P 9HR-8 9HR-8/P

DIESELMOOTTORIT 1,6 l turbo HDI 16V 110 hv 1,6 l turbo HDI 16V 112 hv
Sylinteritilavuus (cm 3
) 1 560 1 560
Sylinterin läpimitta x iskun pituus (mm) 75 x 88,3 75 x 88,3
Suurin teho: CEE-normi (kW) 80 82
Käyntinopeus suur. teholla (r/min) 4 000 3 600
Suurin vääntö: CEE-normi (Nm) 240 270
Käntinopeus suur. väännöllä (r/min) 1 750 1 750
Polttoneste Dieselpolttoneste Dieselpolttoneste
Katalysaattori On On
Hiukkassuodatin Ei On On On On

VAIHTEISTOT Käsival.
(5 vaihdetta) Käsival.
(5 vaihdetta) Käsival.
(6 vaihdetta)
Autom. ohjattu käsival.
(6 vaihdetta) Käsival.
(6 vaihdetta) Robottivaihteisto (6 vaihdetta)

ÖLJYTILAVUUDET (litroina)
Moottori (+ öljynsuodattimen vaihto) 3,75 3,75 3,75 3,75 - -
Vaihteisto - Vetopyörästö 1,9 1,9 1,9 - - -

4C...: 5-ovinen.

4A...: 3-ovinen.
4E...: SW takapenkki.

4H...: SW panoraamakatto.

12
216
TEKNISET TIEDOT

MALLIT:
MOOTTORITYYPIT JA VAIHTEISTOT

Viralliset tyyppimerkinnät:
4C... 4A... 4E... 4H...
RHR-H RHR-J RHF-8 RHH-A

DIESEL-MOOTTORIT 2 l turbo
HDI 16V 136 hv
2 l Turbo HDI 16V
140 hv
2 l turbo HDI 16V
163 hv
Sylinteritilavuus (cm 3
) 1 997 1 997 1 997
Syl. läpimitta x iskunpituus (mm) 85 x 88 85 x 88 85 x88
Maksimiteho: EEC-normi (kW) 100 103 120
Käyntinopeus maksimiteholla (r/min) 4 000 4 00 0 4 000
Maksimivääntö: EEC-normi (Nm) 320 320 340
Käyntinopeus maksimiväännöllä (r/min) 2 000 2 000 2 000
Polttoaine Dieselpolttoneste Dieselpolttoneste Dieselpoltto neste
Katalysaattori On On On
Hiukkassuodatin On On On

VAIHTEISTOT Käsival.
(6 vaihdetta) Automaatti
(6 vaihdetta) Käsival.
(6 vaihdetta) Autom.
(6 vaihdetta)

ÖLJYTILAVUUDET (litroina)

Moottori (öljynsuodatin-panoksen vaihdolla) 5,25 5,25 5,25 -
Vaihteisto - vetopyörästö 2,4 - 2,4 -

4C...: 5-ovinen.

4A...: 3 ovinen.
4E...: SW takapenkki.

4H...: SW panoraamakatto.

12
205
TEKNISET TIEDOT
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10 % jokaista 1 000 metrin korke uden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa olla yli 100 km/h (no udata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin su ojaamiseksi. Kun lämpötila on yli 37 °C, vähennä
perävaunukuormaa.
MASSAT JA PERÄVAUNUKUORMAT (kg)

Bensiinimoottorit
1,4 l VTi 16V
95 hv
1,4 l VTi 16V
98 hv
1,6 l VTi 16V 120 hv

Vaihteistot Käsival. Käsival. Käsival. Autom.

Virallinen tyyppimerkintä:
4C... 4A... 4G...
8FS-C 8FR-0 5FW-C 5FW-F
- Omamassa
1 271 - 1 262 - 1 246 1 271 - 1 263 1 287 - 1 277 1 312 - 1 302
- Massa ajokunnossa
1 346 - 1 337 - 1 321 1 346 - 1 338 1 362 - 1 352 1 387 - 1 377
- Hyötykuorma 489 - 487 - 536 509 - 492 528 - 52 5 512 - 510
- Suurin teknisesti sallittu massa kuormattuna
1 760 - 1 749 - 1 782 1 780 - 1 755 1 815 - 1 802 1 824 - 1 812
- Suurin sallittu kokonaismassa
kallistus 12 %
2 960 - 2 949 - 2 982 2 980 - 2 955 3 215 - 3 202 3 094 - 3 082
- Jarrullinen perävaunu (suur. sallitun koko.massan rajoissa)
kallistus 10 % tai 12 % 1 200 1 200 1 400 1 270
- Jarrullinen perävaunu * (kuorman lisäys suur. sallitun kok.massan rajoissa) 1 450 1 450 1 650 1 520
- Jarruton perävaunu 670 - 665 - 660 670 - 665 680 - 675 690 - 685
- Suositeltu aisakuorma 58 - 58 - 50 60 76 6 1
* Jarrullisen perävaunun perävaunukuormaa voidaan nostaa, j os sallitun kokonaismassan puitteissa vähennetään vetoauton
painoa; huomaa, että painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.

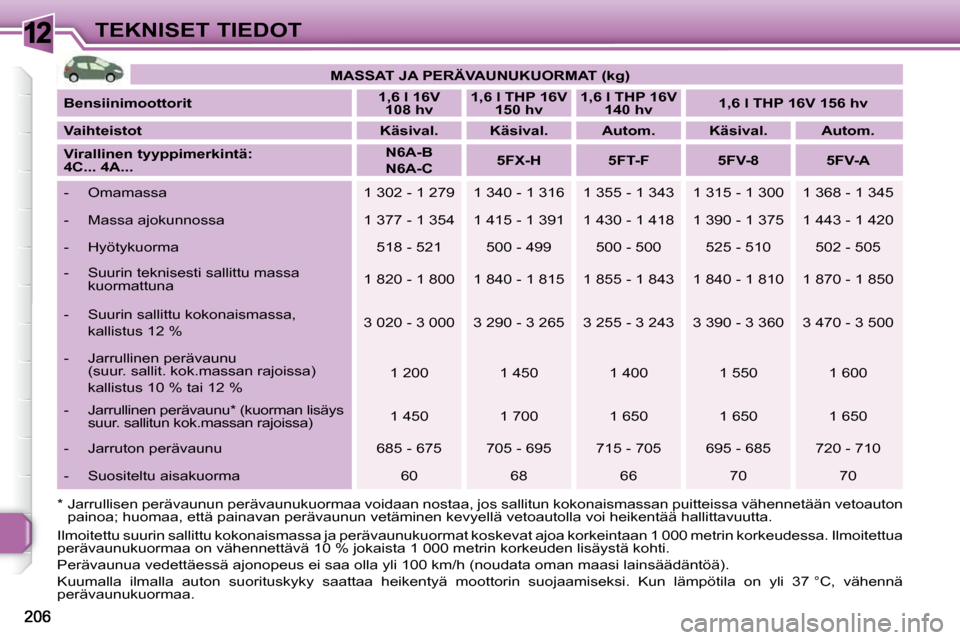

12TEKNISET TIEDOT
MASSAT JA PERÄVAUNUKUORMAT (kg)

Bensiinimoottorit
1,6 l 16V
108 hv
1,6 l THP 16V
150 hv
1,6 l THP 16V
140 hv
1,6 l THP 16V 156 hv

Vaihteistot Käsival. Käsival. Autom. Käsival. Autom.

Virallinen tyyppimerkintä:
4C... 4A...
N6A-B
N6A-C
5FX-H 5FT-F 5FV-8 5FV-A
- Omamassa 1 302 - 1 279 1 340 - 1 316 1 355 - 1 343 1 315 - 1 300 1 368 - 1 345
- Massa ajokunnossa 1 377 - 1 354 1 415 - 1 391 1 430 - 1 418 1 390 - 1 375 1 443 - 1 420
- Hyötykuorma 518 - 521 500 - 499 500 - 500 525 - 510 502 - 505
- Suurin teknisesti sallittu massa kuormattuna 1 820 - 1 800 1 840 - 1 815 1 855 - 1 843 1
840 - 1 810 1 870 - 1 850
- Suurin sallittu kokonaismassa,
kallistus 12 % 3 020 - 3 000 3 290 - 3 265 3 255 - 3 243 3
390 - 3 360 3 470 - 3 500
- Jarrullinen perävaunu (suur. sallit. kok.massan rajoissa)
kallistus 10 % tai 12 % 1 200 1 450 1 400 1 550 1 600
- Jarrullinen perävaunu * (kuorman lisäys suur. sallitun kok.massan rajoissa) 1 450 1 700 1 650 1 650 1 650
- Jarruton perävaunu 685 - 675 705 - 695 715 - 705 695 - 685 720 - 710
- Suositeltu aisakuorma 60 68 66 70 70
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10 % jokaista 1 000 metrin korke uden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa olla yli 100 km/h (no udata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin su ojaamiseksi. Kun lämpötila on yli 37 °C, vähennä
perävaunukuormaa.
* Jarrullisen perävaunun perävaunukuormaa voidaan nostaa, jos
sallitun kokonaismassan puitteissa vähennetään vetoauton
painoa; huomaa, että painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.
