2009.5 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

!
TURVALLISUUS


Järjestelmän toimivuus on taattu
silloin, kun käytetään valmistajan
suosittelemia pyöriä (renkaita ja
vanteita), jarrujärjestelmän osia
ja järjestelmän elektronisia osia ja
silloin, kun valtuutettu PEUGEOT-
huoltokorjaamo asentaa ja huoltaa
nämä osat.
Tarkastuta järjestelmät valtuutetus-
sa PEUGEOT-huoltokorjaamossa
aina törmäyksen jälkeen.
Järjestelmien poiskytkentä
Erityisolosuhteissa (käynnistettäessä
ajoneuvoa, joka on juuttunut lumeen,
pehmeään maaperään jne.) voi auttaa,
jos ASR- ja ESP-järjestelmät kytketään
pois käytöstä. Näin auto saadaan hel-
pommin liikkeelle, kun pyörien anne-
taan luistaa ja hakeutua pinnalle, jolla
pito on parempi.
 Paina ESP OFF -painiketta, joka on
kojelaudan keskellä.
Mittariston merkkivalon sekä pai-
nikkeen merkkivalon syttyminen
kertovat ASR- ja ESP-järjestelmien
kytkeytymisestä pois toiminnasta.
Järjestelmien kytkeminen uudelleen
käyttöön
Järjestelmät aktivoituvat uudelleen
automaattisesti aina sytytysvirran kat-
kaisemisen jälkeen sekä yli 50 km/h:n
vauhdissa (lukuunottamatta bensiini-
moottoria 1,6 l THP 16V 175 hv).

 Paina uudelleen painiketta ESP OFF
järjestelmien aktivoimiseksi käsin. Toimintahäiriö
Jos järjestelmissä ilmenee toimin-
tahäiriö, tämä merkkivalo syttyy.
Tämän lisäksi kuuluu äänimerkki ja
monitoiminäytölle ilmestyy viesti.
Vie auto tarkastettavaksi valtuutettuun
PEUGEOT-huoltokorjaamoon.

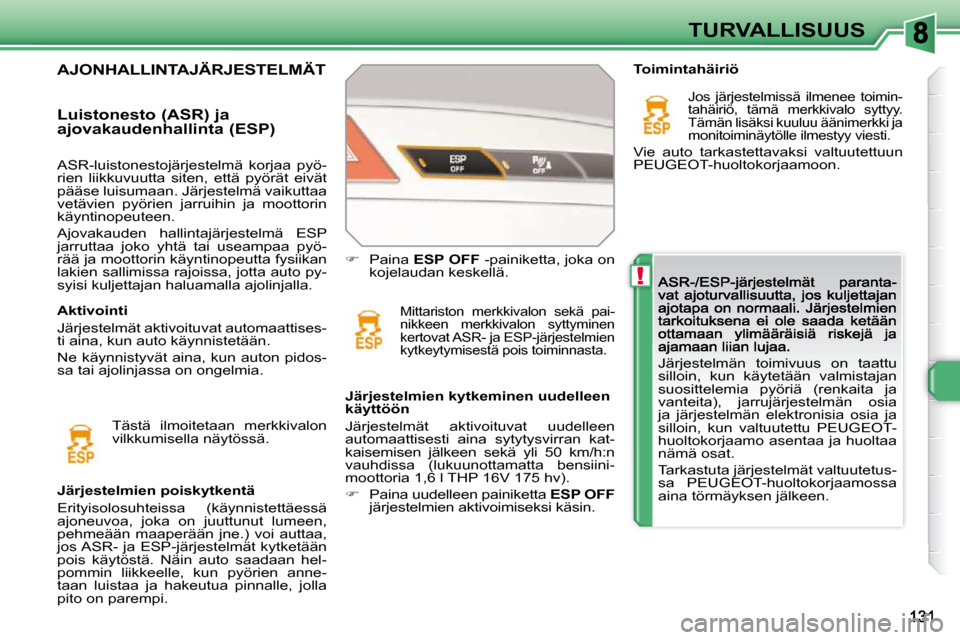

AJONHALLINTAJÄRJESTELMÄT
Aktivointi
Järjestelmät aktivoituvat automaattises-
ti aina, kun auto käynnistetään.
Ne käynnistyvät aina, kun auton pidos-
sa tai ajolinjassa on ongelmia.
Luistonesto (ASR) ja
ajovakaudenhallinta (ESP)
Tästä ilmoitetaan merkkivalon
vilkkumisella näytössä.
ASR-luistonestojärjestelmä korjaa pyö-
rien liikkuvuutta siten, että pyörät eivät
pääse luisumaan. Järjestelmä vaikuttaa
vetävien pyörien jarruihin ja moottorin
käyntinopeuteen.
Ajovakauden hallintajärjestelmä ESP
jarruttaa joko yhtä tai useampaa pyö-
rää ja moottorin käyntinopeutta fysiikan
lakien sallimissa rajoissa, jotta auto py-
syisi kuljettajan haluamalla ajolinjalla.

132
TURVALLISUUS

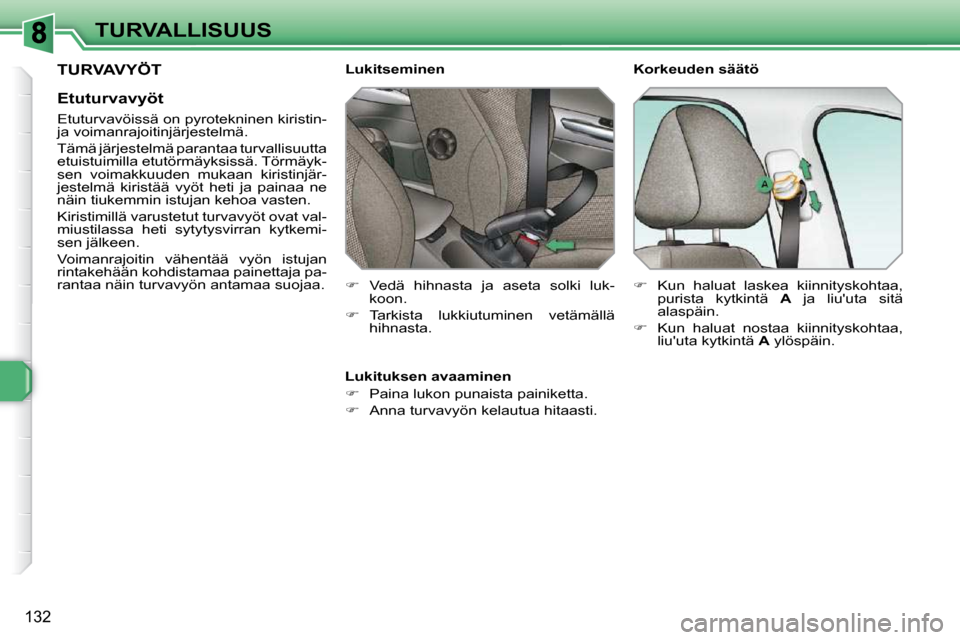

TURVAVYÖT
Etuturvavyöt
Etuturvavöissä on pyrotekninen kiristin-
ja voimanrajoitinjärjestelmä.
Tämä järjestelmä parantaa turvallisuutta
etuistuimilla etutörmäyksissä. Törmäyk-
sen voimakkuuden mukaan kiristinjär-
jestelmä kiristää vyöt heti ja painaa ne
näin tiukemmin istujan kehoa vasten.
Kiristimillä varustetut turvavyöt ovat val-
miustilassa heti sytytysvirran kytkemi-
sen jälkeen.
Voimanrajoitin vähentää vyön istujan
rintakehään kohdistamaa painettaja pa-
rantaa näin turvavyön antamaa suojaa. Lukitseminen
Lukituksen avaaminen

 Paina lukon punaista painiketta.

 Anna turvavyön kelautua hitaasti. Korkeuden säätö

 Vedä hihnasta ja aseta solki luk-
koon.

 Tarkista lukkiutuminen vetämällä
hihnasta.
 Kun haluat laskea kiinnityskohtaa,
purista kytkintä A ja liu'uta sitä
alaspäin.

 Kun haluat nostaa kiinnityskohtaa,
liu'uta kytkintä A ylöspäin.

133
TURVALLISUUS

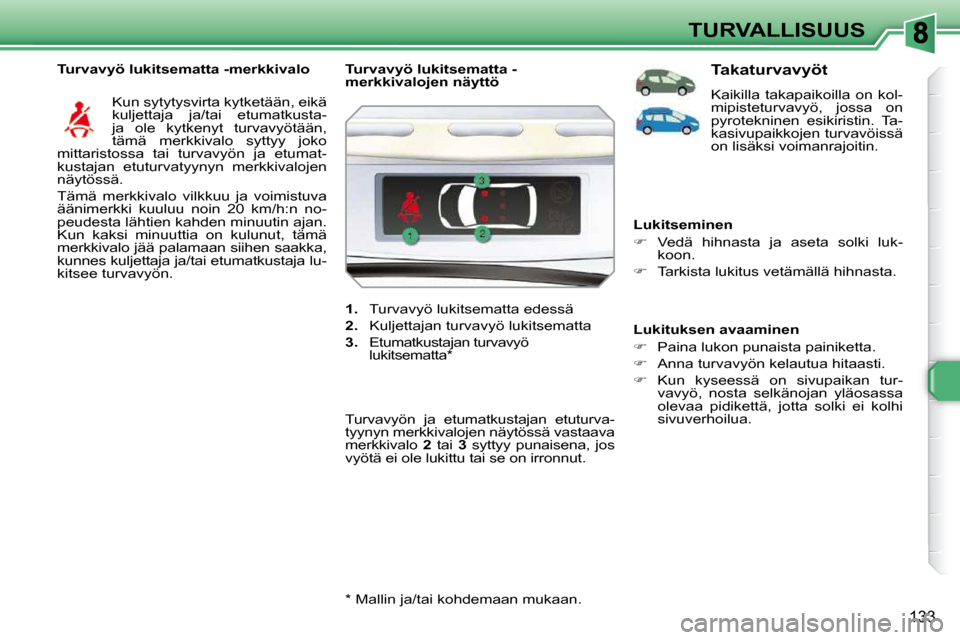

Turvavyö lukitsematta -merkkivalo Kun sytytysvirta kytketään, eikä
kuljettaja ja/tai etumatkusta-
ja ole kytkenyt turvavyötään,
tämä merkkivalo syttyy joko
mittaristossa tai turvavyön ja etumat-
kustajan etuturvatyynyn merkkivalojen
näytössä.
Tämä merkkivalo vilkkuu ja voimistuva
äänimerkki kuuluu noin 20 km/h:n no-
peudesta lähtien kahden minuutin ajan.
Kun kaksi minuuttia on kulunut, tämä
merkkivalo jää palamaan siihen saakka,
kunnes kuljettaja ja/tai etumatkustaja lu-
kitsee turvavyön.
* Mallin ja/tai kohdemaan mukaan.
Turvavyö lukitsematta -
merkkivalojen näyttö

1. Turvavyö lukitsematta edessä

2. Kuljettajan turvavyö lukitsematta

3.
Etumatkustajan turvavyö
lukitsematta *
Turvavyön ja etumatkustajan etuturva-
tyynyn merkkivalojen näytössä vastaava
merkkivalo 2 tai 3 syttyy punaisena, jos
vyötä ei ole lukittu tai se on irronnut. Takaturvavyöt
Kaikilla takapaikoilla on kol-
mipisteturvavyö, jossa on
pyrotekninen esikiristin. Ta-
kasivupaikkojen turvavöissä
on lisäksi voimanrajoitin.
Lukitseminen

 Vedä hihnasta ja aseta solki luk-
koon.

 Tarkista lukitus vetämällä hihnasta.
Lukituksen avaaminen

 Paina lukon punaista painiketta.

 Anna turvavyön kelautua hitaasti.

 Kun kyseessä on sivupaikan tur-
vavyö, nosta selkänojan yläosassa
olevaa pidikettä, jotta solki ei kolhi
sivuverhoilua.

134
TURVALLISUUS
Lukituksen avaaminen

 Paina lukon punaista painiketta.

 Annan turvavyön kelautua hitaasti.

 Kun kyseessä on sivupaikan tur-
vavyö, nosta selkänojan yläosassa
olevaa pidikettä, jotta solki ei kolhi

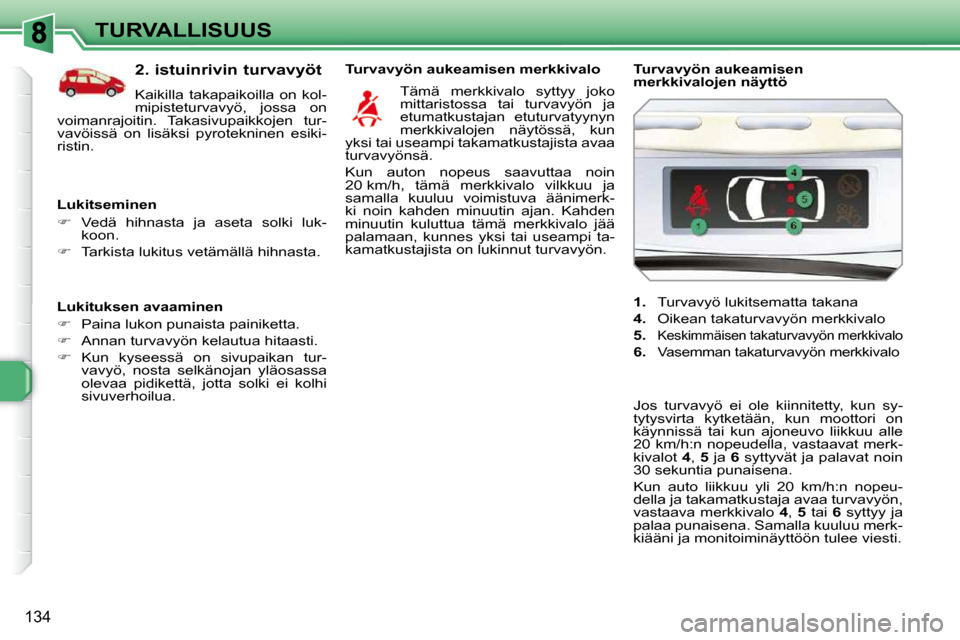

sivuverhoilua. Turvavyön aukeamisen merkkivalo
Tämä merkkivalo syttyy joko
mittaristossa tai turvavyön ja
etumatkustajan etuturvatyynyn
merkkivalojen näytössä, kun
yksi tai useampi takamatkustajista avaa
turvavyönsä.
Kun auton nopeus saavuttaa noin
20 km/h, tämä merkkivalo vilkkuu ja
samalla kuuluu voimistuva äänimerk-
ki noin kahden minuutin ajan. Kahden
minuutin kuluttua tämä merkkivalo jää
palamaan, kunnes yksi tai useampi ta-
kamatkustajista on lukinnut turvavyön.

1. Turvavyö lukitsematta takana

4. Oikean takaturvavyön merkkivalo

5.
Keskimmäisen takaturvavyön merkkivalo

6. Vasemman takaturvavyön merkkivalo
Turvavyön aukeamisen
merkkivalojen näyttö
Jos turvavyö ei ole kiinnitetty, kun sy-
tytysvirta kytketään, kun moottori on
käynnissä tai kun ajoneuvo liikkuu alle
20 km/h:n nopeudella, vastaavat merk-
kivalot
4 , 5 ja 6 syttyvät ja palavat noin
30 sekuntia punaisena.
Kun auto liikkuu yli 20 km/h:n nopeu-
della ja takamatkustaja avaa turvavyön,
vastaava merkkivalo 4 , 5 tai 6 syttyy ja
palaa punaisena. Samalla kuuluu merk-
kiääni ja monitoiminäyttöön tulee viesti.
2. istuinrivin turvavyöt
Kaikilla takapaikoilla on kol-
mipisteturvavyö, jossa on
voimanrajoitin. Takasivupaikkojen tur-
vavöissä on lisäksi pyrotekninen esiki-
ristin.
Lukitseminen

 Vedä hihnasta ja aseta solki luk-
koon.

 Tarkista lukitus vetämällä hihnasta.

i
i
135
TURVALLISUUS

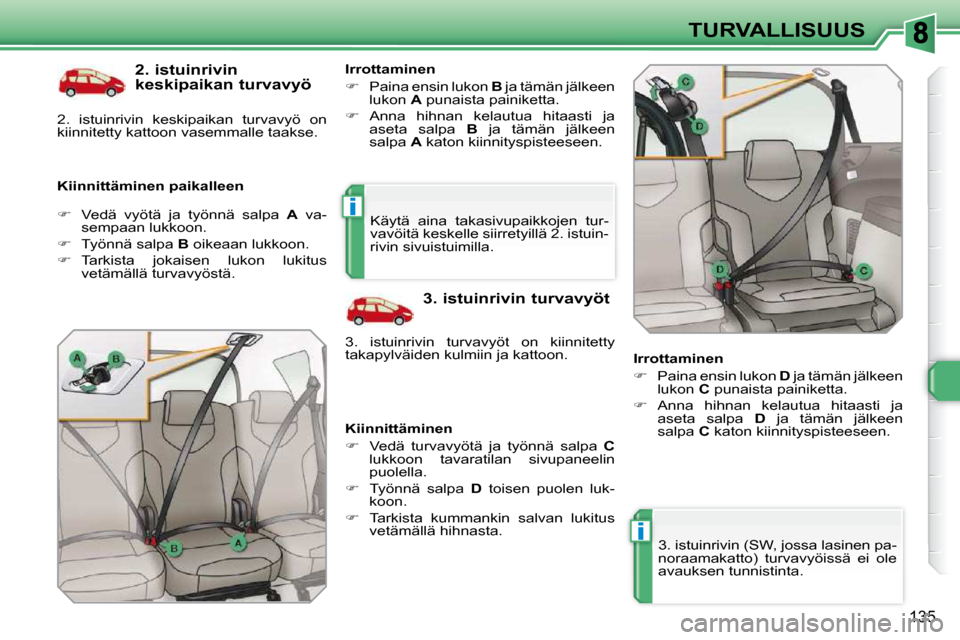

2. istuinrivin
keskipaikan turvavyö
Kiinnittäminen paikalleen Irrottaminen

 Paina ensin lukon B ja tämän jälkeen
lukon A punaista painiketta.

 Anna hihnan kelautua hitaasti ja
aseta salpa B ja tämän jälkeen
salpa A katon kiinnityspisteeseen.
3. istuinrivin turvavyöt
Kiinnittäminen

 Vedä turvavyötä ja työnnä salpa C
lukkoon tavaratilan sivupaneelin
puolella.

 Työnnä salpa D toisen puolen luk-
koon.

 Tarkista kummankin salvan lukitus
vetämällä hihnasta.

 Vedä vyötä ja työnnä salpa A va-
sempaan lukkoon.

 Työnnä salpa B oikeaan lukkoon.

 Tarkista jokaisen lukon lukitus
vetämällä turvavyöstä.
3. istuinrivin turvavyöt on kiinnitetty
takapylväiden kulmiin ja kattoon. Käytä aina takasivupaikkojen tur-
vavöitä keskelle siirretyillä 2. istuin-
rivin sivuistuimilla.
Irrottaminen

 Paina ensin lukon D ja tämän jälkeen
lukon C punaista painiketta.

 Anna hihnan kelautua hitaasti ja
aseta salpa D ja tämän jälkeen
salpa C katon kiinnityspisteeseen.
2. istuinrivin keskipaikan turvavyö on
kiinnitetty kattoon vasemmalle taakse.
3. istuinrivin (SW, jossa lasinen pa-
noraamakatto) turvavyöissä ei ole
avauksen tunnistinta.

i
136
TURVALLISUUS

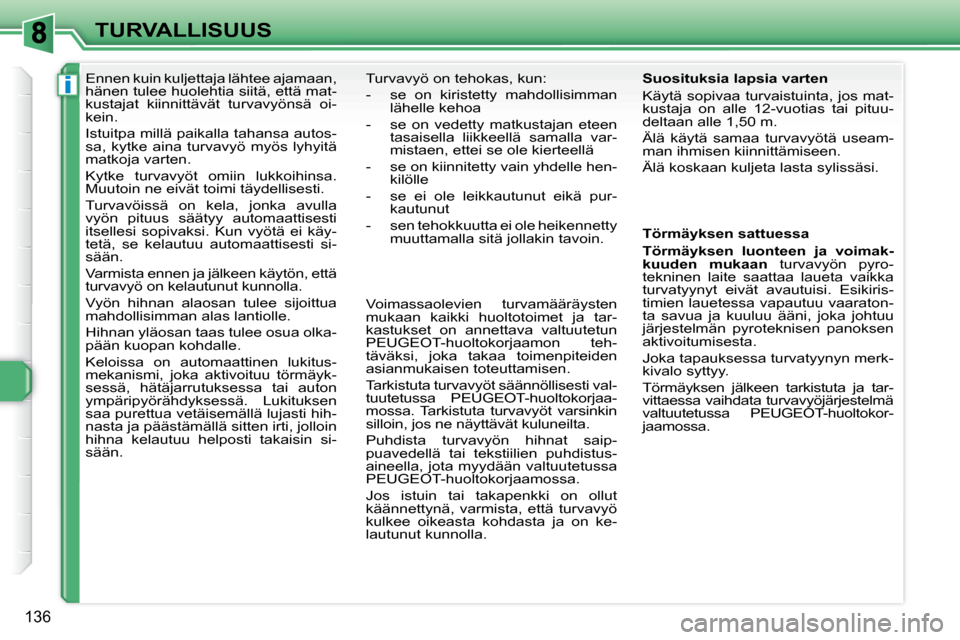

Ennen kuin kuljettaja lähtee ajamaan,
hänen tulee huolehtia siitä, että mat-
kustajat kiinnittävät turvavyönsä oi-
kein.
Istuitpa millä paikalla tahansa autos-
sa, kytke aina turvavyö myös lyhyitä
matkoja varten.
Kytke turvavyöt omiin lukkoihinsa.
Muutoin ne eivät toimi täydellisesti.
Turvavöissä on kela, jonka avulla
vyön pituus säätyy automaattisesti
itsellesi sopivaksi. Kun vyötä ei käy-
tetä, se kelautuu automaattisesti si-
sään.
Varmista ennen ja jälkeen käytön, että
turvavyö on kelautunut kunnolla.
Vyön hihnan alaosan tulee sijoittua
mahdollisimman alas lantiolle.
Hihnan yläosan taas tulee osua olka-
pään kuopan kohdalle.
Keloissa on automaattinen lukitus-
mekanismi, joka aktivoituu törmäyk-
sessä, hätäjarrutuksessa tai auton
ympäripyörähdyksessä. Lukituksen
saa purettua vetäisemällä lujasti hih-
nasta ja päästämällä sitten irti, jolloin
hihna kelautuu helposti takaisin si-
sään. Turvavyö on tehokas, kun:
- se on kiristetty mahdollisimman
lähelle kehoa
- se on vedetty matkustajan eteen tasaisella liikkeellä samalla var-
mistaen, ettei se ole kierteellä
- se on kiinnitetty vain yhdelle hen- kilölle
- se ei ole leikkautunut eikä pur- kautunut
- sen tehokkuutta ei ole heikennetty muuttamalla sitä jollakin tavoin.
Voimassaolevien turvamääräysten
mukaan kaikki huoltotoimet ja tar-
kastukset on annettava valtuutetun
PEUGEOT-huoltokorjaamon teh-
täväksi, joka takaa toimenpiteiden
asianmukaisen toteuttamisen.
Tarkistuta turvavyöt säännöllisesti val-
tuutetussa PEUGEOT-huoltokorjaa-
mossa. Tarkistuta turvavyöt varsinkin
silloin, jos ne näyttävät kuluneilta.
Puhdista turvavyön hihnat saip-
puavedellä tai tekstiilien puhdistus-
aineella, jota myydään valtuutetussa
PEUGEOT-huoltokorjaamossa.
Jos istuin tai takapenkki on ollut
käännettynä, varmista, että turvavyö
kulkee oikeasta kohdasta ja on ke-
lautunut kunnolla. Suosituksia lapsia varten
Käytä sopivaa turvaistuinta, jos mat-
kustaja on alle 12-vuotias tai pituu-
deltaan alle 1,50 m.
Älä käytä samaa turvavyötä useam-
man ihmisen kiinnittämiseen.
Älä koskaan kuljeta lasta sylissäsi.
Törmäyksen sattuessa

Törmäyksen luonteen ja voimak-
kuuden mukaan turvavyön pyro-
tekninen laite saattaa laueta vaikka
turvatyynyt eivät avautuisi. Esikiris-
timien lauetessa vapautuu vaaraton-
ta savua ja kuuluu ääni, joka johtuu
järjestelmän pyroteknisen panoksen
aktivoitumisesta.
Joka tapauksessa turvatyynyn merk-
kivalo syttyy.
Törmäyksen jälkeen tarkistuta ja tar-
vittaessa vaihdata turvavyöjärjestelmä
valtuutetussa PEUGEOT-huoltokor-
jaamossa.

i
!
137
TURVALLISUUS

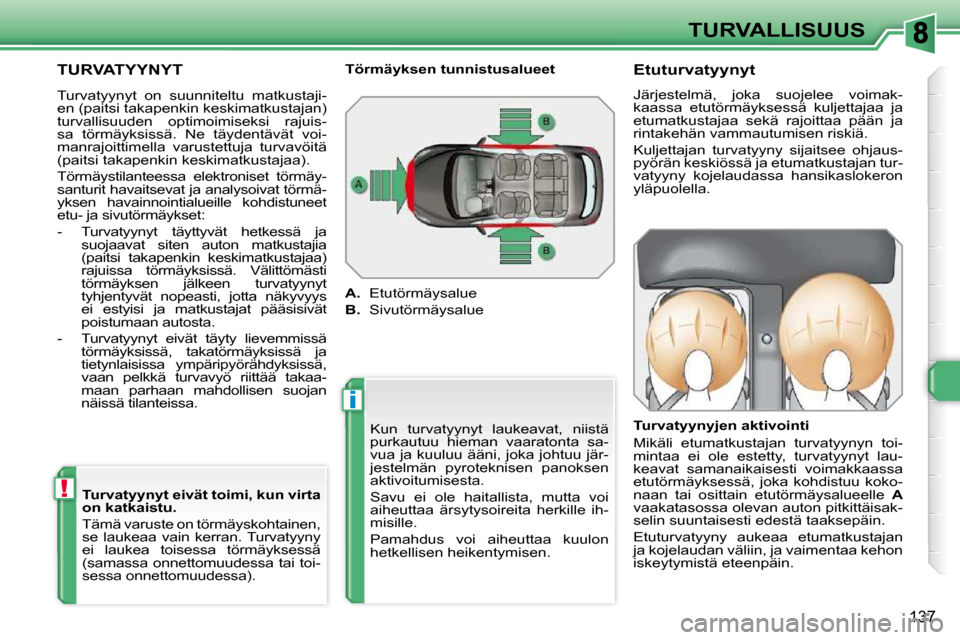

TURVATYYNYT
Kun turvatyynyt laukeavat, niistä
purkautuu hieman vaaratonta sa-
vua ja kuuluu ääni, joka johtuu jär-
jestelmän pyroteknisen panoksen
aktivoitumisesta.
Savu ei ole haitallista, mutta voi
aiheuttaa ärsytysoireita herkille ih-
misille.
Pamahdus voi aiheuttaa kuulon
hetkellisen heikentymisen. Etuturvatyynyt
Järjestelmä, joka suojelee voimak-
kaassa etutörmäyksessä kuljettajaa ja
etumatkustajaa sekä rajoittaa pään ja
rintakehän vammautumisen riskiä.
Kuljettajan turvatyyny sijaitsee ohjaus-
pyörän keskiössä ja etumatkustajan tur-
vatyyny kojelaudassa hansikaslokeron
yläpuolella.
Turvatyynyjen aktivointi
Mikäli etumatkustajan turvatyynyn toi-
mintaa ei ole estetty, turvatyynyt lau-
keavat samanaikaisesti voimakkaassa
etutörmäyksessä, joka kohdistuu koko-
naan tai osittain etutörmäysalueelle
A
vaakatasossa olevan auton pitkittäisak-
selin suuntaisesti edestä taaksepäin.
Etuturvatyyny aukeaa etumatkustajan
ja kojelaudan väliin, ja vaimentaa kehon
iskeytymistä eteenpäin.
Törmäyksen tunnistusalueet

A. Etutörmäysalue

B. Sivutörmäysalue

Turvatyynyt eivät toimi, kun virta
on katkaistu.
Tämä varuste on törmäyskohtainen,
se laukeaa vain kerran. Turvatyyny
ei laukea toisessa törmäyksessä
(samassa onnettomuudessa tai toi-
sessa onnettomuudessa).
Turvatyynyt on suunniteltu matkustaji-
en (paitsi takapenkin keskimatkustajan)
turvallisuuden optimoimiseksi rajuis-
sa törmäyksissä. Ne täydentävät voi-
manrajoittimella varustettuja turvavöitä
(paitsi takapenkin keskimatkustajaa).
Törmäystilanteessa elektroniset törmäy-
santurit havaitsevat ja analysoivat törmä-
yksen havainnointialueille kohdistuneet
etu- ja sivutörmäykset:
- Turvatyynyt täyttyvät hetkessä ja
suojaavat siten auton matkustajia
(paitsi takapenkin keskimatkustajaa)
rajuissa törmäyksissä. Välittömästi
törmäyksen jälkeen turvatyynyt
tyhjentyvät nopeasti, jotta näkyvyys
ei estyisi ja matkustajat pääsisivät
poistumaan autosta.
- Turvatyynyt eivät täyty lievemmissä törmäyksissä, takatörmäyksissä ja
tietynlaisissa ympäripyörähdyksissä,
vaan pelkkä turvavyö riittää takaa-
maan parhaan mahdollisen suojan
näissä tilanteissa.

!
!

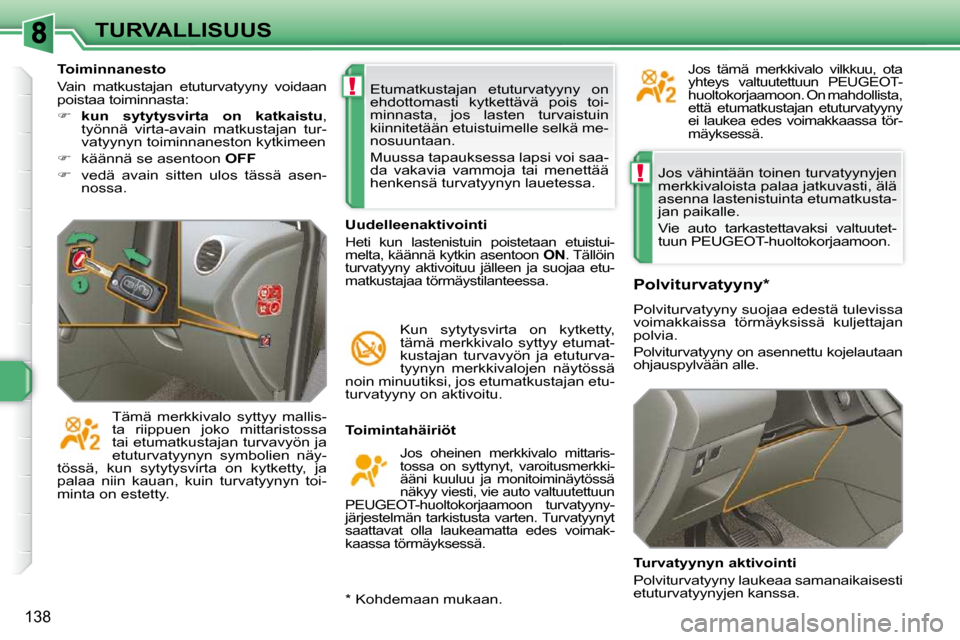

138
TURVALLISUUS Jos vähintään toinen turvatyynyjen
merkkivaloista palaa jatkuvasti, älä
asenna lastenistuinta etumatkusta-
jan paikalle.
Vie auto tarkastettavaksi valtuutet-
tuun PEUGEOT-huoltokorjaamoon.
Toimintahäiriöt
Jos oheinen merkkivalo mittaris-
tossa on syttynyt, varoitusmerkki-
ääni kuuluu ja monitoiminäytössä
näkyy viesti, vie auto valtuutettuun
PEUGEOT-huoltokorjaamoon turvatyyny-
järjestelmän tarkistusta varten. Turvatyynyt
saattavat olla laukeamatta edes voimak-
kaassa törmäyksessä.
Polviturvatyyny *
Polviturvatyyny suojaa edestä tulevissa voimakkaissa törmäyksissä kuljettajan polvia.
Polviturvatyyny on asennettu kojelautaan ohjauspylvään alle.
Turvatyynyn aktivointi
Polviturvatyyny laukeaa samanaikaisesti etuturvatyynyjen kanssa.
Uudelleenaktivointi
Heti kun lastenistuin poistetaan etuistui-
melta, käännä kytkin asentoon ON . Tällöin
turvatyyny aktivoituu jälleen ja suojaa etu-
matkustajaa törmäystilanteessa.
Kun sytytysvirta on kytketty,
tämä merkkivalo syttyy etumat-
kustajan turvavyön ja etuturva-
tyynyn merkkivalojen näytössä
noin minuutiksi, jos etumatkustajan etu-
turvatyyny on aktivoitu. Etumatkustajan etuturvatyyny on
ehdottomasti kytkettävä pois toi-
minnasta, jos lasten turvaistuin
kiinnitetään etuistuimelle selkä me-
nosuuntaan.
Muussa tapauksessa lapsi voi saa-
da vakavia vammoja tai menettää
henkensä turvatyynyn lauetessa.
Tämä merkkivalo syttyy mallis-
ta riippuen joko mittaristossa
tai etumatkustajan turvavyön ja
etuturvatyynyn symbolien näy-
tössä, kun sytytysvirta on kytketty, ja
palaa niin kauan, kuin turvatyynyn toi-
minta on estetty.
Jos tämä merkkivalo vilkkuu, ota
yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon. On mahdollista,
että etumatkustajan etuturvatyyny
ei laukea edes voimakkaassa tör-
mäyksessä. Toiminnanesto
Vain matkustajan etuturvatyyny voidaan
poistaa toiminnasta:

 kun sytytysvirta on katkaistu ,
työnnä virta-avain matkustajan tur-
vatyynyn toiminnaneston kytkimeen

 käännä se asentoon OFF

 vedä avain sitten ulos tässä asen-
nossa.
* Kohdemaan mukaan.
