2009.5 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

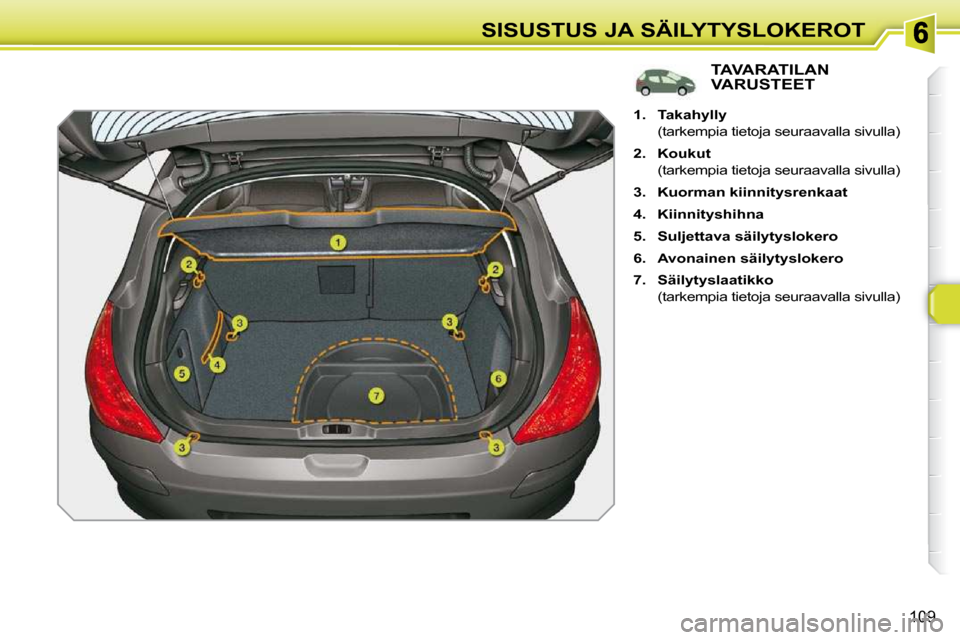

109
SISUSTUS JA SÄILYTYSLOKEROT
TAVARATILAN VARUSTEET

1. Takahylly
(tarkempia tietoja seuraavalla sivulla)

2. Koukut
(tarkempia tietoja seuraavalla sivulla)

3. Kuorman kiinnitysrenkaat

4. Kiinnityshihna

5. Suljettava säilytyslokero

6. Avonainen säilytyslokero

7. Säilytyslaatikko
(tarkempia tietoja seuraavalla sivulla)

i

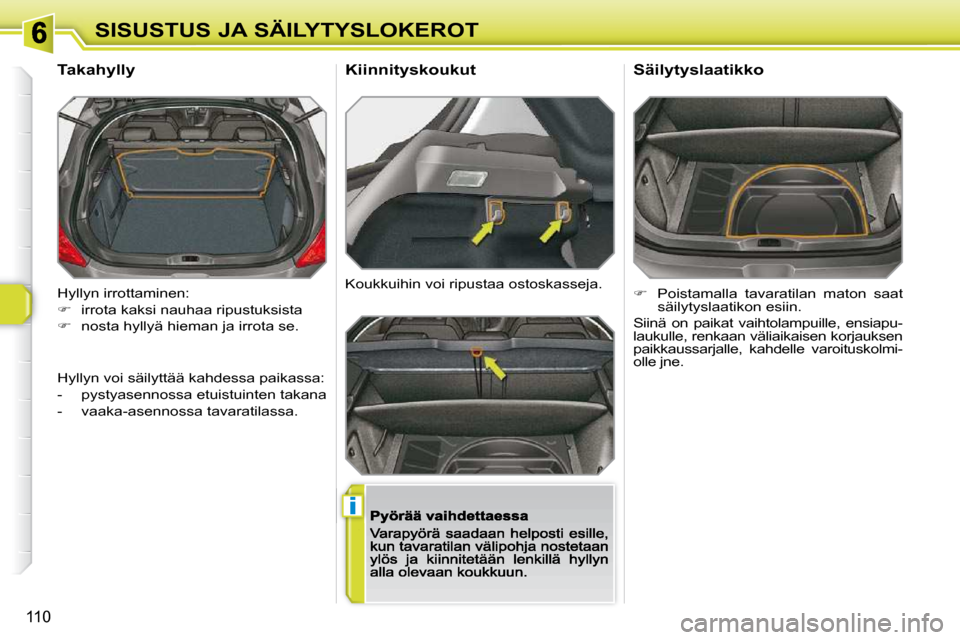

110
SISUSTUS JA SÄILYTYSLOKEROT
Hyllyn irrottaminen:

 irrota kaksi nauhaa ripustuksista

 nosta hyllyä hieman ja irrota se.
Takahylly
Koukkuihin voi ripustaa ostoskasseja.
Kiinnityskoukut
Hyllyn voi säilyttää kahdessa paikassa:
- pystyasennossa etuistuinten takana
- vaaka-asennossa tavaratilassa.
 Poistamalla tavaratilan maton saat
säilytyslaatikon esiin.
Siinä on paikat vaihtolampuille, ensiapu-
laukulle, renkaan väliaikaisen korjauksen
paikkaussarjalle, kahdelle varoituskolmi-
olle jne.
Säilytyslaatikko

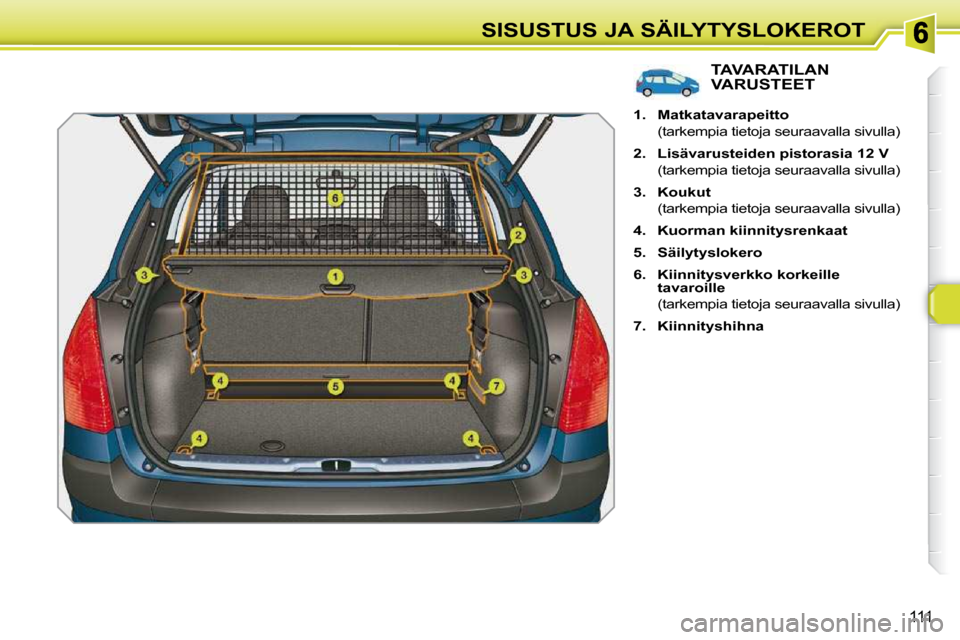

111
SISUSTUS JA SÄILYTYSLOKEROT
TAVARATILAN VARUSTEET

1. Matkatavarapeitto
(tarkempia tietoja seuraavalla sivulla)

2. Lisävarusteiden pistorasia 12 V
(tarkempia tietoja seuraavalla sivulla)

3. Koukut
(tarkempia tietoja seuraavalla sivulla)

4. Kuorman kiinnitysrenkaat

5. Säilytyslokero

6. Kiinnitysverkko korkeille
tavaroille
(tarkempia tietoja seuraavalla sivulla)

7. Kiinnityshihna

i

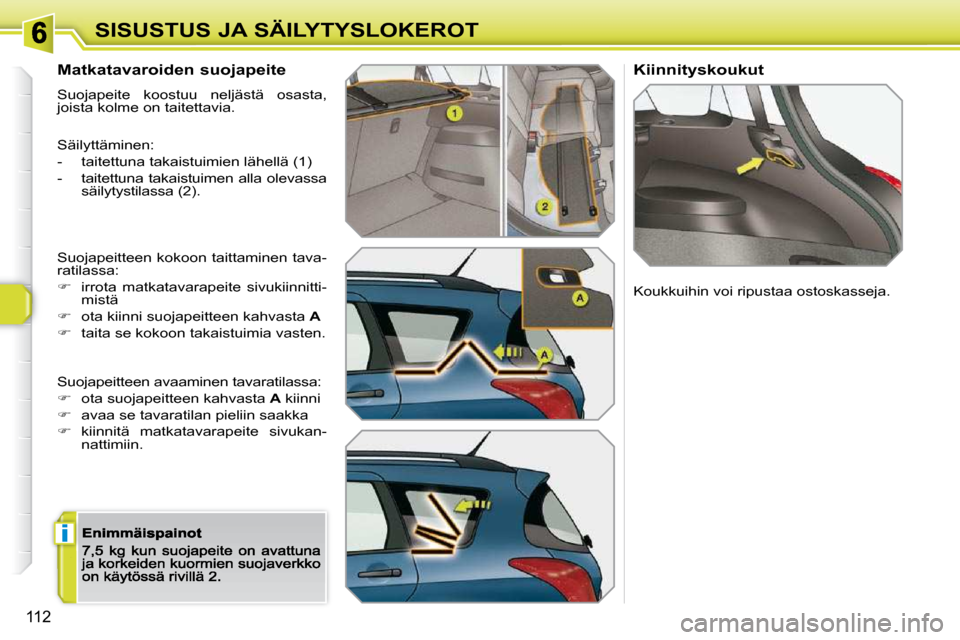

112
SISUSTUS JA SÄILYTYSLOKEROT
Matkatavaroiden suojapeite
Suojapeite koostuu neljästä osasta, joista kolme on taitettavia.
Säilyttäminen:
- taitettuna takaistuimien lähellä (1)
-taitettuna takaistuimen alla olevassa säilytystilassa (2).
Suojapeitteen kokoon taittaminen tava-ratilassa:
 irrota matkatavarapeite sivukiinnitti-mistä
 ota kiinni suojapeitteen kahvasta A
 taita se kokoon takaistuimia vasten.
Suojapeitteen avaaminen tavaratilassa:
 ota suojapeitteen kahvasta A kiinni
 avaa se tavaratilan pieliin saakka
 kiinnitä matkatavarapeite sivukan-nattimiin.
Kiinnityskoukut
Koukkuihin voi ripustaa ostoskasseja.

i
i

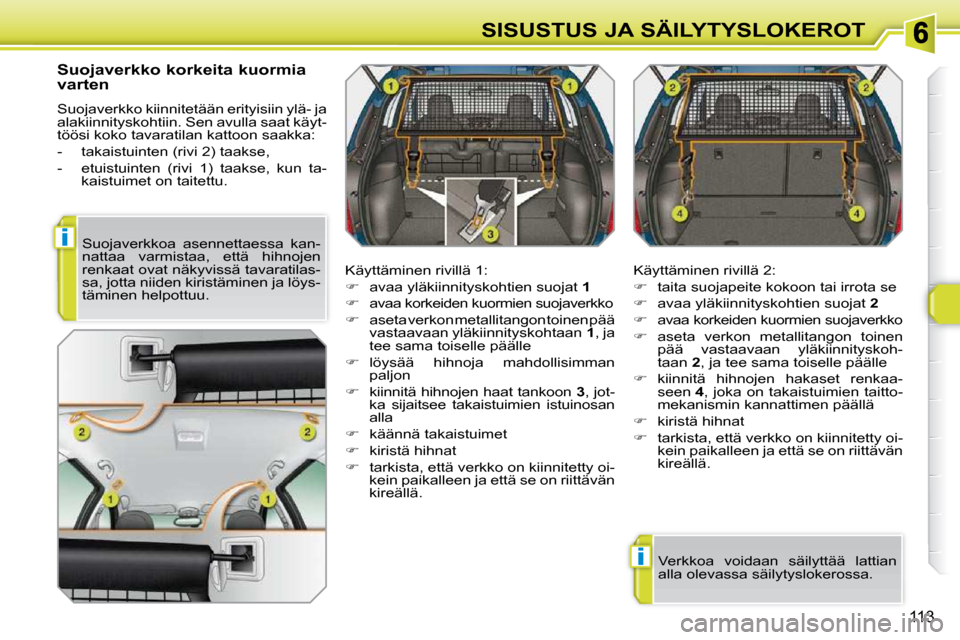

113
SISUSTUS JA SÄILYTYSLOKEROT
Suojaverkko korkeita kuormia
varten
Suojaverkko kiinnitetään erityisiin ylä- ja
alakiinnityskohtiin. Sen avulla saat käyt-
töösi koko tavaratilan kattoon saakka:
- takaistuinten (rivi 2) taakse,
- etuistuinten (rivi 1) taakse, kun ta- kaistuimet on taitettu.
Käyttäminen rivillä 1:

 avaa yläkiinnityskohtien suojat 1

 avaa korkeiden kuormien suojaverkko

 aseta verkon metallitangon toinen pää
vastaavaan yläkiinnityskohtaan 1 , ja
tee sama toiselle päälle

 löysää hihnoja mahdollisimman
paljon

 kiinnitä hihnojen haat tankoon 3 , jot-
ka sijaitsee takaistuimien istuinosan
alla

 käännä takaistuimet

 kiristä hihnat

 tarkista, että verkko on kiinnitetty oi-
kein paikalleen ja että se on riittävän
kireällä. Käyttäminen rivillä 2:

 taita suojapeite kokoon tai irrota se

 avaa yläkiinnityskohtien suojat 2

 avaa korkeiden kuormien suojaverkko

 aseta verkon metallitangon toinen
pää vastaavaan yläkiinnityskoh-
taan 2 , ja tee sama toiselle päälle

 kiinnitä hihnojen hakaset renkaa-
seen 4 , joka on takaistuimien taitto-
mekanismin kannattimen päällä

 kiristä hihnat

 tarkista, että verkko on kiinnitetty oi-
kein paikalleen ja että se on riittävän
kireällä.
Suojaverkkoa asennettaessa kan-
nattaa varmistaa, että hihnojen
renkaat ovat näkyvissä tavaratilas-
sa, jotta niiden kiristäminen ja löys-
täminen helpottuu.
Verkkoa voidaan säilyttää lattian
alla olevassa säilytyslokerossa.

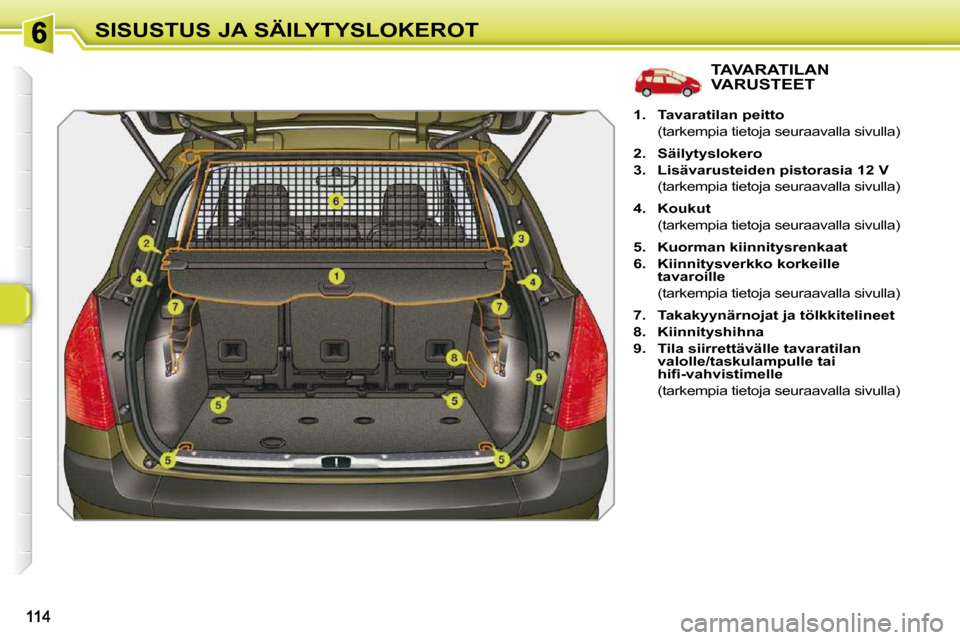

SISUSTUS JA SÄILYTYSLOKEROT
TAVARATILAN VARUSTEET

1. Tavaratilan peitto
(tarkempia tietoja seuraavalla sivulla)

2. Säilytyslokero

3. Lisävarusteiden pistorasia 12 V
(tarkempia tietoja seuraavalla sivulla)

4. Koukut
(tarkempia tietoja seuraavalla sivulla)

5. Kuorman kiinnitysrenkaat

6. Kiinnitysverkko korkeille
tavaroille
(tarkempia tietoja seuraavalla sivulla)

7. Takakyynärnojat ja tölkkitelineet

8. Kiinnityshihna

9. Tila siirrettävälle tavaratilan
valolle/taskulampulle tai
hifi -vahvistimelle
(tarkempia tietoja seuraavalla sivulla)

i
115
SISUSTUS JA SÄILYTYSLOKEROT
Tavaratilan suojapeite
Asennus:

 aseta toinen kelan pää kannatti-
meen

 työnnä toinen pää kannattimeen;
lukko lukkiutuu automaattisesti

 kierrä suojapeitettä auki tavaratilan
pylväisiin saakka

 työnnä suojapeitteen ohjaimet tava-
ratilan pylväiden kiskoihin.
Säilyttäminen: aseta suojapeite tavara-
tilan kynnyksen kohdalle kela ylöspäin,
läppä sisätilan puolella.
Irrottaminen:

 irrota suojapeitteen ohjaimet tavara-
tilan pylväissä olevista kiskoista

 anna suojapeitteen kelautua sisään

 vedä kelan toisessa päässä olevaa
salpaa ja pidä sitä avoinna, jolloin
kela vapautuu

 poista kela kannattimesta ensin siitä
päästä, jonka lukitus on avattu, ja
tämän jälkeen toisesta päästä.
Tavaratilaan pääsy: avaa takalasi
ja nosta suojapeitteen läppää.

i

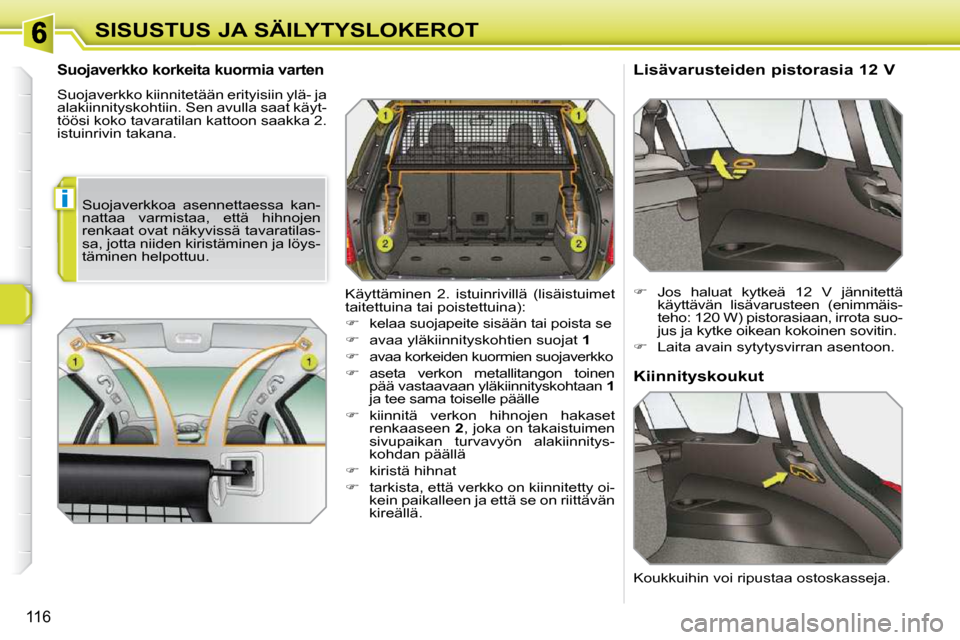

116
SISUSTUS JA SÄILYTYSLOKEROT

Suojaverkko korkeita kuormia varten
Suojaverkko kiinnitetään erityisiin ylä- ja
alakiinnityskohtiin. Sen avulla saat käyt-
töösi koko tavaratilan kattoon saakka 2.
istuinrivin takana. Lisävarusteiden pistorasia 12 V

 Jos haluat kytkeä 12 V jännitettä
käyttävän lisävarusteen (enimmäis-
teho: 120 W) pistorasiaan, irrota suo-
jus ja kytke oikean kokoinen sovitin.

 Laita avain sytytysvirran asentoon.
Käyttäminen 2. istuinrivillä (lisäistuimet
taitettuina tai poistettuina) :

 kelaa suojapeite sisään tai poista se

 avaa yläkiinnityskohtien suojat 1

 avaa korkeiden kuormien suojaverkko

 aseta verkon metallitangon toinen
pää vastaavaan yläkiinnityskohtaan 1
ja tee sama toiselle päälle

 kiinnitä verkon hihnojen hakaset
renkaaseen 2, joka on takaistuimen
sivupaikan turvavyön alakiinnitys-
kohdan päällä

 kiristä hihnat

 tarkista, että verkko on kiinnitetty oi-
kein paikalleen ja että se on riittävän
kireällä. Kiinnityskoukut
Koukkuihin voi ripustaa ostoskasseja.
Suojaverkkoa asennettaessa kan-
nattaa varmistaa, että hihnojen
renkaat ovat näkyvissä tavaratilas-
sa, jotta niiden kiristäminen ja löys-
täminen helpottuu.
