2009.5 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

i
!
i

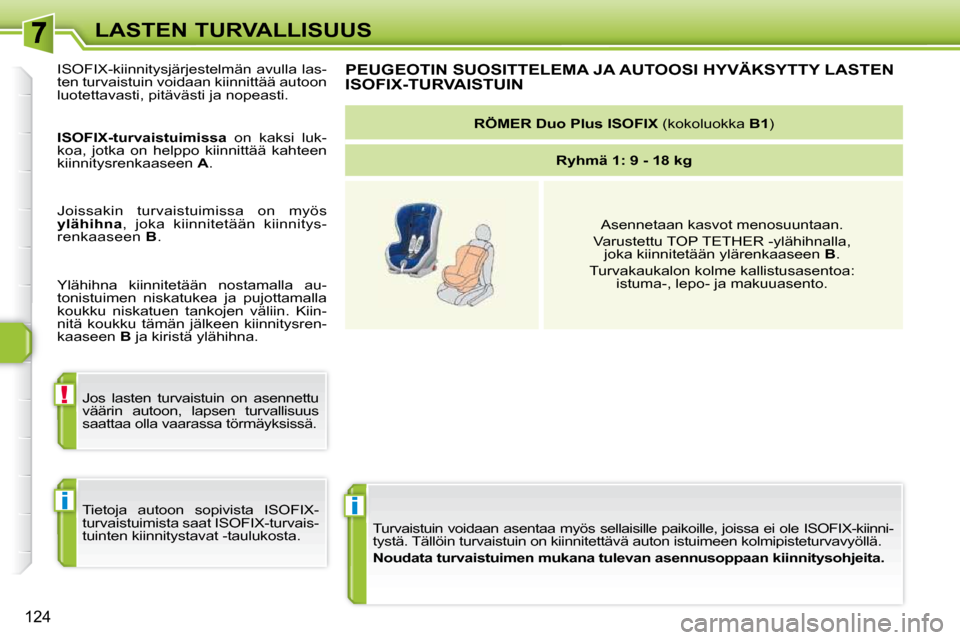

124
LASTEN TURVALLISUUS Turvaistuin voidaan asentaa myös sellaisille paiko ille, joissa ei ole ISOFIX-kiinni-
tystä. Tällöin turvaistuin on kiinnitettävä auton i stuimeen kolmipisteturvavyöllä.

Noudata turvaistuimen mukana tulevan asennusoppaan kiinnitysohjeita.
PEUGEOTIN SUOSITTELEMA JA AUTOOSI HYVÄKSYTTY LASTEN ISOFIX-TURVAISTUIN

RÖMER Duo Plus ISOFIX (kokoluokka B1 )

Ryhmä 1: 9 - 18 kg

Asennetaan kasvot menosuuntaan.
Varustettu TOP TETHER -ylähihnalla, joka kiinnitetään ylärenkaaseen B .
Turvakaukalon kolme kallistusasentoa: istuma-, lepo- ja makuuasento.
ISOFIX-kiinnitysjärjestelmän avulla las-
ten turvaistuin voidaan kiinnittää autoon
luotettavasti, pitävästi ja nopeasti.

ISOFIX-turvaistuimissa on kaksi luk-
koa, jotka on helppo kiinnittää kahteen
kiinnitysrenkaaseen A .
Joissakin turvaistuimissa on myös

ylähihna , joka kiinnitetään kiinnitys-
renkaaseen B .
Ylähihna kiinnitetään nostamalla au-
tonistuimen niskatukea ja pujottamalla
koukku niskatuen tankojen väliin. Kiin-
nitä koukku tämän jälkeen kiinnitysren-
kaaseen B ja kiristä ylähihna.
Jos lasten turvaistuin on asennettu
väärin autoon, lapsen turvallisuus
saattaa olla vaarassa törmäyksissä.
Tietoja autoon sopivista ISOFIX-
turvaistuimista saat ISOFIX-turvais-
tuinten kiinnitystavat -taulukosta.

i
!
i
124
LASTEN TURVALLISUUS Turvaistuin voidaan asentaa myös sellaisille paiko ille, joissa ei ole ISOFIX-kiinni-
tystä. Tällöin turvaistuin on kiinnitettävä auton i stuimeen kolmipisteturvavyöllä.

Noudata turvaistuimen mukana tulevan asennusoppaan kiinnitysohjeita.
PEUGEOTIN SUOSITTELEMA JA AUTOOSI HYVÄKSYTTY LASTEN ISOFIX-TURVAISTUIN

RÖMER Duo Plus ISOFIX (kokoluokka B1 )

Ryhmä 1: 9 - 18 kg

Asennetaan kasvot menosuuntaan.
Varustettu TOP TETHER -ylähihnalla, joka kiinnitetään ylärenkaaseen B .
Turvakaukalon kolme kallistusasentoa: istuma-, lepo- ja makuuasento.
ISOFIX-kiinnitysjärjestelmän avulla las-
ten turvaistuin voidaan kiinnittää autoon
luotettavasti, pitävästi ja nopeasti.

ISOFIX-turvaistuimissa on kaksi luk-
koa, jotka on helppo kiinnittää kahteen
kiinnitysrenkaaseen A .
Joissakin turvaistuimissa on myös

ylähihna , joka kiinnitetään kiinnitys-
renkaaseen B .
Ylähihna kiinnitetään nostamalla au-
tonistuimen niskatukea ja pujottamalla
koukku niskatuen tankojen väliin. Kiin-
nitä koukku tämän jälkeen kiinnitysren-
kaaseen B ja kiristä ylähihna.
Jos lasten turvaistuin on asennettu
väärin autoon, lapsen turvallisuus
saattaa olla vaarassa törmäyksissä.
Tietoja autoon sopivista ISOFIX-
turvaistuimista saat ISOFIX-turvais-
tuinten kiinnitystavat -taulukosta.

125
LASTEN TURVALLISUUS
ISOFIX-LASTENISTUIMIEN KIINNITYSPAIKAT
Tässä taulukossa ovat ISOFIX-lastenistuinten sijoituspaikat EU-lainsäädännön mukaan. Sijoituspaikoill a on ISOFIX-
kiinnitykset.
Universaaleissa ja semiuniversaaleissa ISOFIX -istuimissa on ilmoitett u istuimen kokoluokka A - G ISOFIX-
merkin vieressä.

IUF: paikka, johon voidaan kiinnittää universaali Isofi x -istuin kasvot ajosuuntaan (IUF) ylävyöllä kiinnitettynä.

IL-SU: paikka, johon voidaan kiinnittää semiuniversaali Isofi x-istuin :
- selkä ajosuuntaan ylävyöllä tai tangolla
- kasvot ajosuuntaan tangolla
- tai lastenvaunujen koppa ylävyöllä tai tangolla.
Ylävyön kiinnittämisestä on tietoja kohdassa "ISOFIX-kiinnitykset".
* Autoissa käytettäväksi tarkoitettuja vauvan kantokoppia tai sänkyjä ei voi asettaa etumatkustajan istuimelle.
** ISOFIX-vaununkoppa, joka kiinnitetään ISOFIX-paikan ala kiinnitysrenkaisiin, vie kaksi takapaikkaa.


Lapsen paino/ ohjeellinen ikä

Alle 10 kg
(ryhmä 0)
Noin 6 kk:n
i kään saakka
Alle 10 kg
(ryhmä 0)

Alle 13 kg
(ryhmä 0+)
Noin 1 vuoden ikään saakka
9 - 18 kg (ryhmä 1)
Noin 1 - 3 vuotta

ISOFIX-istuimen tyyppi Vaunun koppa *
"selkä
ajosuuntaan"
"selkä
ajosuuntaan"
"kasvot
ajosuuntaan"

ISOFIX-kokoluokka F G C D E C D A B B1

Universal ISOFIX ja Semi-
Universal ISOFIX -istuimet, jotka voidaan kiinnittää


takasivupaikoille
IL-SU ** IL-SU IL-SU
IUF

IL-SU

126
LASTEN TURVALLISUUS
ISOFIX-LASTENISTUIMIEN KIINNITYSPAIKAT
Tässä taulukossa ovat ISOFIX-lastenistuinten sijoituspaikat EU-lainsäädännön mukaan. Sijoituspaikoilla on
ISOFIX-kiinnitykset.
Universaaleissa ja semiuniversaaleissa ISOFIX -istu imissa on ilmoitettu istuimen kokoluokka A - G ISOFIX-merkin vieressä.

IUF: paikka, johon voidaan kiinnittää universaali Isofi x -istuin kasvot ajosuuntaan (IUF) ylävyöllä kiinnitettynä.

IL-SU: paikka, johon voidaan kiinnittää semiuniversaali Isofi x-istuin :
- selkä ajosuuntaan ylävyöllä tai tangolla
- kasvot ajosuuntaan tangolla
- tai lastenvaunujen koppa ylävyöllä tai tangolla.
Ylävyön kiinnittämisestä on tietoja kappaleessa "ISOFIX-kiinnitykset ".

X: paikalle ei voi asentaa kyseisen kokoryhmän ISOFIX-istuinta.


Lapsen paino /ohjeellinen ikä

Alle 10 kg
(ryhmä 0)
Noin 6 kk:n ikään saakka
Alle 10 kg (ryhmä 0)

Alle 13 kg (ryhmä 0+)
Noin 1 vuoden ikään saakka
9 - 18 kg (ryhmä 1)
Noin 1 - 3 vuotta

ISOFIX-istuimen tyyppi Vaunun koppa *
"selkä
ajosuuntaan"
"selkä
ajosuuntaan"
"kasvot
ajosuuntaan"

ISOFIX-kokoluokka F G C D E C D A B B1

ISOFIX-paikat
takana:
2. istuinrivin istuin
sivuistuin IL-SU IL-SU IL-SU
IUF

IL-SU

keski-istuin X IL-SU IL-SU
IUF
IL-SU

keskelle siirretyt
sivuistuimet
X IL-SU IL-SU
IUF
IL-SU

ISOFIX-paikat
takana;
2. istuinrivin istuin

asennettuna

3.lla rivillä
sivuistuimet X X X
IUF
IL-SU
* Autoissa käytettäväksi tarkoitettuja vauvan kantokoppia tai sänkyjä ei voi asettaa etumatkustajan istuimelle.

!
!

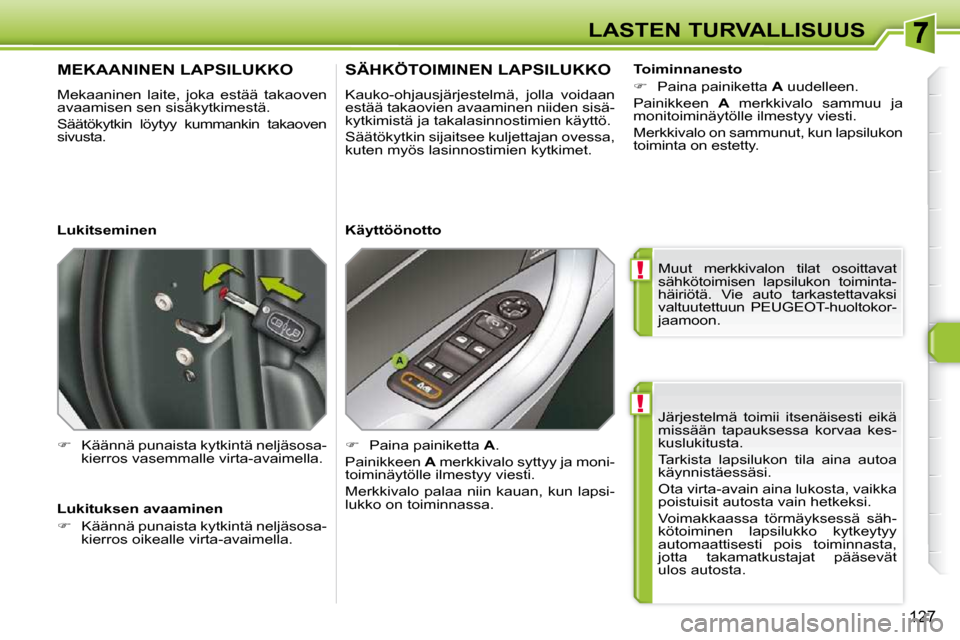

127
LASTEN TURVALLISUUS Järjestelmä toimii itsenäisesti eikä
missään tapauksessa korvaa kes-
kuslukitusta.
Tarkista lapsilukon tila aina autoa
käynnistäessäsi.
Ota virta-avain aina lukosta, vaikka
poistuisit autosta vain hetkeksi.
Voimakkaassa törmäyksessä säh-
kötoiminen lapsilukko kytkeytyy
automaattisesti pois toiminnasta,
jotta takamatkustajat pääsevät
ulos autosta.
MEKAANINEN LAPSILUKKO
Mekaaninen laite, joka estää takaoven
avaamisen sen sisäkytkimestä.
Säätökytkin löytyy kummankin takaoven
sivusta.

 Käännä punaista kytkintä neljäsosa-
kierros vasemmalle virta-avaimella.
SÄHKÖTOIMINEN LAPSILUKKO
Kauko-ohjausjärjestelmä, jolla voidaan
estää takaovien avaaminen niiden sisä-
kytkimistä ja takalasinnostimien käyttö.
Säätökytkin sijaitsee kuljettajan ovessa,
kuten myös lasinnostimien kytkimet.

 Paina painiketta A .
Painikkeen A merkkivalo syttyy ja moni-
toiminäytölle ilmestyy viesti.
Merkkivalo palaa niin kauan, kun lapsi-
lukko on toiminnassa.
Lukitseminen
Lukituksen avaaminen

 Käännä punaista kytkintä neljäsosa-
kierros oikealle virta-avaimella. Käyttöönotto
Toiminnanesto

 Paina painiketta A uudelleen.
Painikkeen A merkkivalo sammuu ja
monitoiminäytölle ilmestyy viesti.
Merkkivalo on sammunut, kun lapsilukon
toiminta on estetty.
Muut merkkivalon tilat osoittavat
sähkötoimisen lapsilukon toiminta-
häiriötä. Vie auto tarkastettavaksi
valtuutettuun PEUGEOT-huoltokor-
jaamoon.

ii

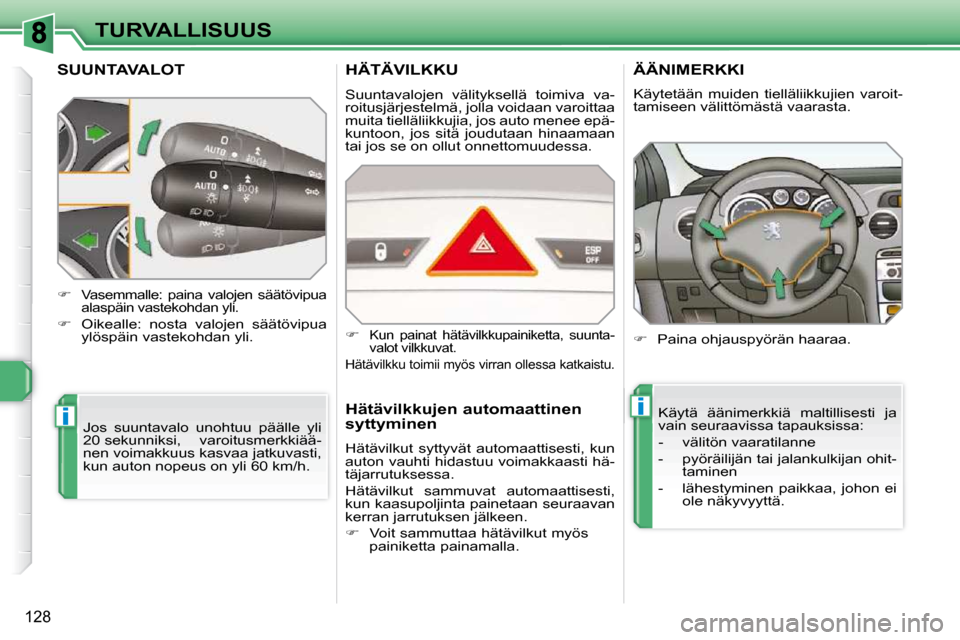

128
TURVALLISUUS
SUUNTAVALOT
Jos suuntavalo unohtuu päälle yli
20 sekunniksi, varoitusmerkkiää-
nen voimakkuus kasvaa jatkuvasti,
kun auton nopeus on yli 60 km/h.


Vasemmalle: paina valojen säätövipua
alaspäin vastekohdan yli.

 Oikealle: nosta valojen säätövipua
ylöspäin vastekohdan yli.
HÄTÄVILKKU
Suuntavalojen välityksellä toimiva va-
roitusjärjestelmä, jolla voidaan varoittaa
muita tielläliikkujia, jos auto menee epä-
kuntoon, jos sitä joudutaan hinaamaan
tai jos se on ollut onnettomuudessa.


Kun painat hätävilkkupainiketta , suunta-
valot vilkkuvat.
Hätävilkku toimii myös virran ollessa katkaistu.
Hätävilkkujen automaattinen
syttyminen
Hätävilkut syttyvät automaattisesti, kun
auton vauhti hidastuu voimakkaasti hä-
täjarrutuksessa.
Hätävilkut sammuvat automaattisesti,
kun kaasupoljinta painetaan seuraavan
kerran jarrutuksen jälkeen.

 Voit sammuttaa hätävilkut myös
painiketta painamalla.
ÄÄNIMERKKI

 Paina ohjauspyörän haaraa.
Käytä äänimerkkiä maltillisesti ja
vain seuraavissa tapauksissa:
- välitön vaaratilanne
- pyöräilijän tai jalankulkijan ohit- taminen
- lähestyminen paikkaa, johon ei ole näkyvyyttä.
Käytetään muiden tielläliikkujien varoit-
tamiseen välittömästä vaarasta.

!
i
i
i

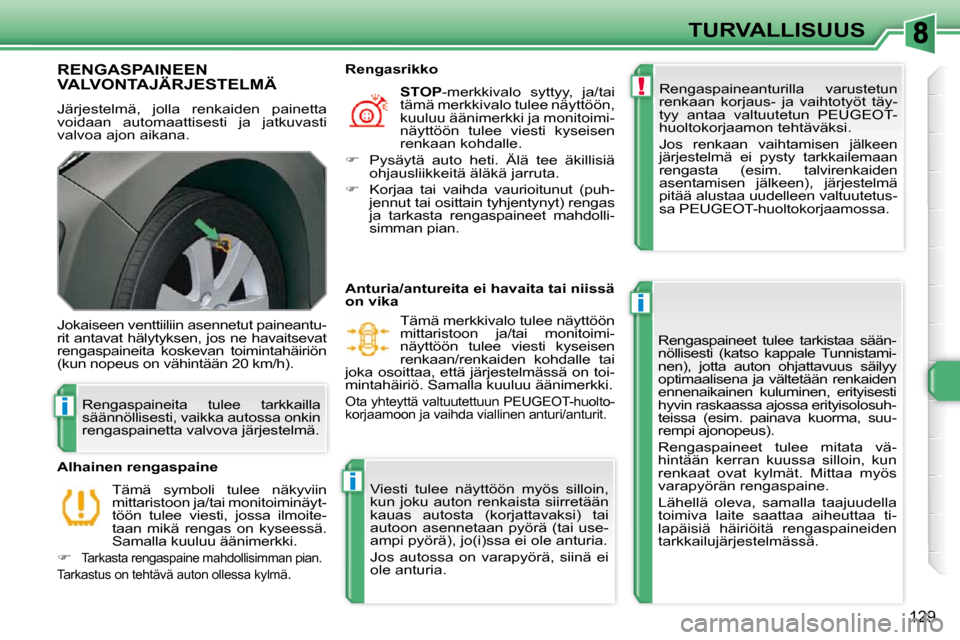

129
TURVALLISUUS
RENGASPAINEEN VALVONTAJÄRJESTELMÄ
Järjestelmä, jolla renkaiden painetta
voidaan automaattisesti ja jatkuvasti
valvoa ajon aikana. Rengaspaineanturilla varustetun
renkaan korjaus- ja vaihtotyöt täy-
tyy antaa valtuutetun PEUGEOT-
huoltokorjaamon tehtäväksi.
Jos renkaan vaihtamisen jälkeen
järjestelmä ei pysty tarkkailemaan
rengasta (esim. talvirenkaiden
asentamisen jälkeen), järjestelmä
pitää alustaa uudelleen valtuutetus-
sa PEUGEOT-huoltokorjaamossa.
Rengaspaineet tulee tarkistaa sään-
nöllisesti (katso kappale Tunnistami-
nen), jotta auton ohjattavuus säilyy
optimaalisena ja vältetään renkaiden
ennenaikainen kuluminen, erityisesti
hyvin raskaassa ajossa erityisolosuh-
teissa (esim. painava kuorma, suu-
rempi ajonopeus).
Rengaspaineet tulee mitata vä-
hintään kerran kuussa silloin, kun
renkaat ovat kylmät. Mittaa myös
varapyörän rengaspaine.
Lähellä oleva, samalla taajuudella
toimiva laite saattaa aiheuttaa ti-
lapäisiä häiriöitä rengaspaineiden
tarkkailujärjestelmässä.
Jokaiseen venttiiliin asennetut paineantu-
rit antavat hälytyksen, jos ne havaitsevat
rengaspaineita koskevan toimintahäiriön
(kun nopeus on vähintään 20 km/h).
Tämä symboli tulee näkyviin
mittaristoon ja/tai monitoiminäyt-
töön tulee viesti, jossa ilmoite-
taan mikä rengas on kyseessä.
Samalla kuuluu äänimerkki.


Tarkasta rengaspaine mahdollisimman pian.
Tarkastus on tehtävä auton ollessa kylmä
.
Alhainen rengaspaine
STOP -merkkivalo syttyy, ja/tai
tämä merkkivalo tulee näyttöön,
kuuluu äänimerkki ja monitoimi-
näyttöön tulee viesti kyseisen
renkaan kohdalle.

 Pysäytä auto heti. Älä tee äkillisiä
ohjausliikkeitä äläkä jarruta.

 Korjaa tai vaihda vaurioitunut (puh-
jennut tai osittain tyhjentynyt) rengas
ja tarkasta rengaspaineet mahdolli-
simman pian.
Rengasrikko
Rengaspaineita tulee tarkkailla
säännöllisesti, vaikka autossa onkin
rengaspainetta valvova järjestelmä. Anturia/antureita ei havaita tai niissä
on vika
Tämä merkkivalo tulee näyttöön
mittaristoon ja/tai monitoimi-
näyttöön tulee viesti kyseisen
renkaan/renkaiden kohdalle tai
joka osoittaa, että järjestelmässä on toi-
mintahäiriö. Samalla kuuluu äänimerkki.
Ota yhteyttä valtuutettuun PEUGEOT-huolto-
korjaamoon ja vaihda viallinen anturi/anturit.
Viesti tulee näyttöön myös silloin,
kun joku auton renkaista siirretään
kauas autosta (korjattavaksi) tai
autoon asennetaan pyörä (tai use-
ampi pyörä), jo(i)ssa ei ole anturia.
Jos autossa on varapyörä, siinä ei
ole anturia.

!
i
!

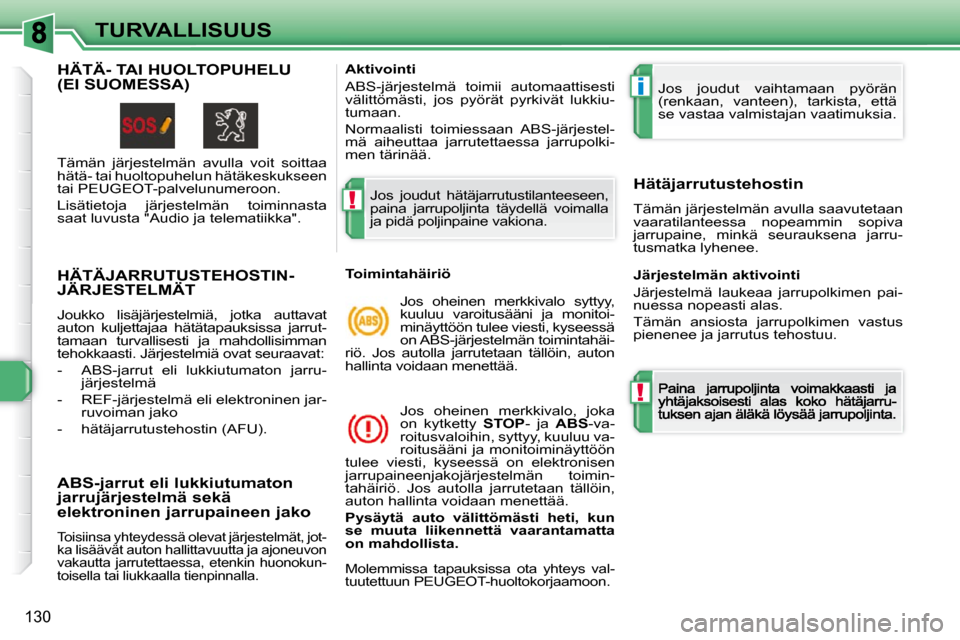

130
TURVALLISUUS
HÄTÄJARRUTUSTEHOSTIN-JÄRJESTELMÄT
Joukko lisäjärjestelmiä, jotka auttavat
auton kuljettajaa hätätapauksissa jarrut-
tamaan turvallisesti ja mahdollisimman
tehokkaasti. Järjestelmiä ovat seuraavat:
- ABS-jarrut eli lukkiutumaton jarru-järjestelmä
- REF-järjestelmä eli elektroninen jar- ruvoiman jako
- hätäjarrutustehostin (AFU).
ABS-jarrut eli lukkiutumaton
jarrujärjestelmä sekä
elektroninen jarrupaineen jako
Toisiinsa yhteydessä olevat järjestelmät, jot-
ka lisäävät auton hallittavuutta ja ajoneuvon
vakautta jarrutettaessa, etenkin huonokun-
toisella tai liukkaalla tienpinnalla.
Jos joudut hätäjarrutustilanteeseen,
paina jarrupoljinta täydellä voimalla
ja pidä poljinpaine vakiona. Jos joudut vaihtamaan pyörän
(renkaan, vanteen), tarkista, että
se vastaa valmistajan vaatimuksia.
Toimintahäiriö Jos oheinen merkkivalo syttyy,
kuuluu varoitusääni ja monitoi-
minäyttöön tulee viesti, kyseessä
on ABS-järjestelmän toimintahäi-
riö. Jos autolla jarrutetaan tällöin, auton
hallinta voidaan menettää.
Jos oheinen merkkivalo, joka
on kytketty STOP - ja ABS -va-
roitusvaloihin, syttyy, kuuluu va-
roitusääni ja monitoiminäyttöön
tulee viesti, kyseessä on elektronisen
jarrupaineenjakojärjestelmän toimin-
tahäiriö. Jos autolla jarrutetaan tällöin,
auton hallinta voidaan menettää.

Pysäytä auto välittömästi heti, kun
se muuta liikennettä vaarantamatta
on mahdollista. Hätäjarrutustehostin Tämän järjestelmän avulla saavutetaan vaaratilanteessa nopeammin sopiva jarrupaine, minkä seurauksena jarru-tusmatka lyhenee.
Aktivointi
ABS-järjestelmä toimii automaattisesti
välittömästi, jos pyörät pyrkivät lukkiu-
tumaan.
Normaalisti toimiessaan ABS-järjestel-
mä aiheuttaa jarrutettaessa jarrupolki-
men tärinää.
Järjestelmän aktivointi
Järjestelmä laukeaa jarrupolkimen pai-nuessa nopeasti alas.
Tämän ansiosta jarrupolkimen vastus pienenee ja jarrutus tehostuu.
Molemmissa tapauksissa ota yhteys val-
tuutettuun PEUGEOT-huoltokorjaamoon.
HÄTÄ- TAI HUOLTOPUHELU(EI SUOMESSA)
Tämän järjestelmän avulla voit soittaa
hätä- tai huoltopuhelun hätäkeskukseen
tai PEUGEOT-palvelunumeroon.
Lisätietoja järjestelmän toiminnasta
saat luvusta "Audio ja telematiikka".
