2009.5 Peugeot 308 SW BL Omistajan käsikirja (in Finnish)

11
i
171
HYÖDYLLISIÄ TIETOJA

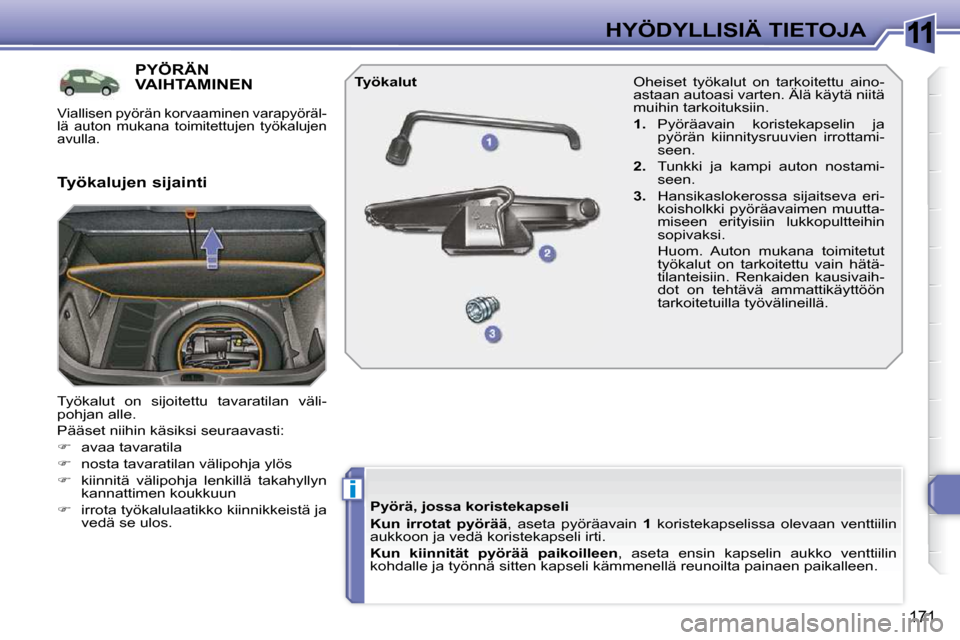

PYÖRÄN VAIHTAMINEN
Työkalut on sijoitettu tavaratilan väli-
pohjan alle.
Pääset niihin käsiksi seuraavasti:

 avaa tavaratila

 nosta tavaratilan välipohja ylös

 kiinnitä välipohja lenkillä takahyllyn
kannattimen koukkuun

 irrota työkalulaatikko kiinnikkeistä ja
vedä se ulos. Oheiset työkalut on tarkoitettu aino-
astaan autoasi varten. Älä käytä niitä
muihin tarkoituksiin.

1. Pyöräavain koristekapselin ja
pyörän kiinnitysruuvien irrottami-
seen.

2. Tunkki ja kampi auton nostami-
seen.

3. Hansikaslokerossa sijaitseva eri-
koisholkki pyöräavaimen muutta-
miseen erityisiin lukkopultteihin
sopivaksi.
Huom. Auton mukana toimitetut työkalut on tarkoitettu vain hätä-
tilanteisiin. Renkaiden kausivaih-
dot on tehtävä ammattikäyttöön
tarkoitetuilla työvälineillä.
Työkalut
Työkalujen sijainti
Pyörä, jossa koristekapseli

Kun irrotat pyörää , aseta pyöräavain 1 koristekapselissa olevaan venttiilin
aukkoon ja vedä koristekapseli irti.

Kun kiinnität pyörää paikoilleen , aseta ensin kapselin aukko venttiilin
kohdalle ja työnnä sitten kapseli kämmenellä reunoilta paina en paikalleen.
Viallisen pyörän korvaaminen varapyöräl-
lä auton mukana toimitettujen työkalujen
avulla.

11
i
i
172
HYÖDYLLISIÄ TIETOJA
Peltivanteella varustetun
varapyörän kiinnitys
Jos autossasi on alumiinivanteet,
on täysin normaalia, että välilevy ei
kosketa asennettaessa ja pultteja
kiristettäessä peltivanteella varus-
tettua varapyörää. Rengas kiinnit-
tyy pultin kiilamaisen tuen varaan,
kun pultit kiristetään kiinni.

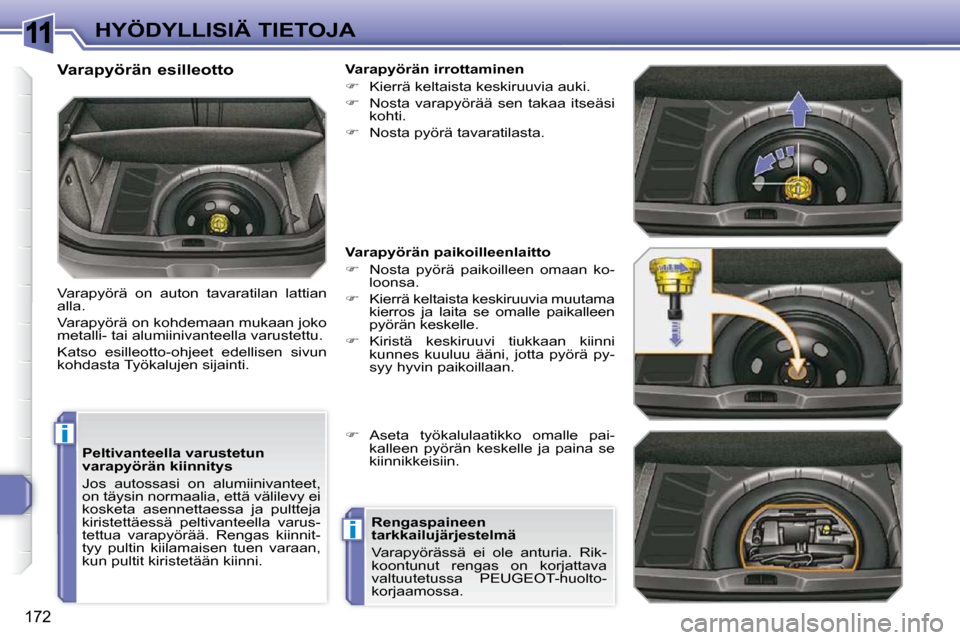

Varapyörän esilleotto
Varapyörä on auton tavaratilan lattian
alla.
Varapyörä on kohdemaan mukaan joko
metalli- tai alumiinivanteella varustettu.
Katso esilleotto-ohjeet edellisen sivun
kohdasta Työkalujen sijainti.
Varapyörän irrottaminen

 Kierrä keltaista keskiruuvia auki.

 Nosta varapyörää sen takaa itseäsi
kohti.

 Nosta pyörä tavaratilasta.
Varapyörän paikoilleenlaitto

 Nosta pyörä paikoilleen omaan ko-
loonsa.

 Kierrä keltaista keskiruuvia muutama
kierros ja laita se omalle paikalleen
pyörän keskelle.

 Kiristä keskiruuvi tiukkaan kiinni
kunnes kuuluu ääni, jotta pyörä py-
syy hyvin paikoillaan.

 Aseta työkalulaatikko omalle pai-
kalleen pyörän keskelle ja paina se
kiinnikkeisiin.
Rengaspaineen
tarkkailujärjestelmä
Varapyörässä ei ole anturia. Rik-
koontunut rengas on korjattava
valtuutetussa PEUGEOT-huolto-
korjaamossa.

11
i
173
HYÖDYLLISIÄ TIETOJA

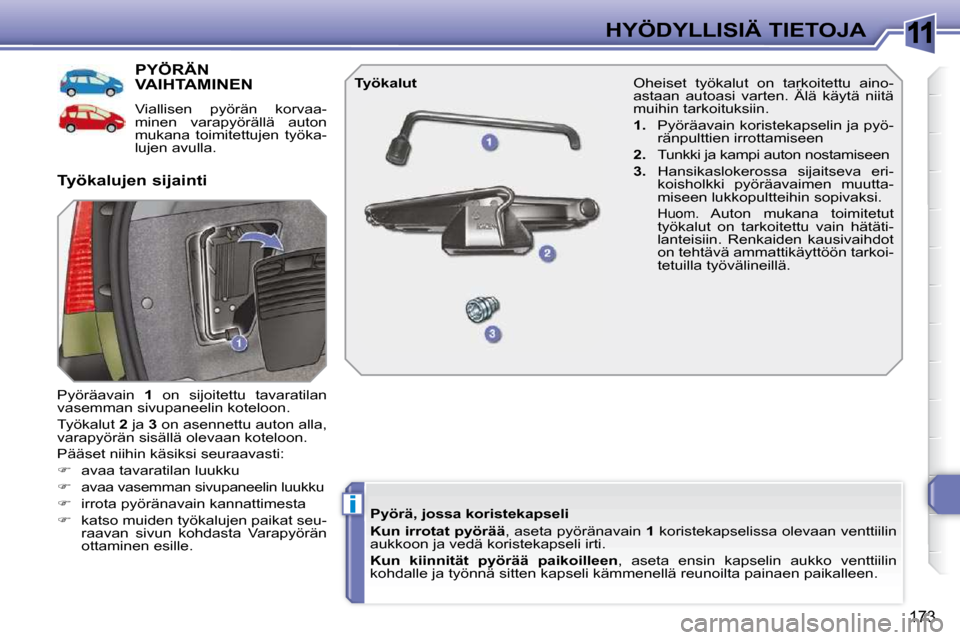

PYÖRÄN VAIHTAMINEN
Viallisen pyörän korvaa-
minen varapyörällä auton
mukana toimitettujen työka-
lujen avulla.
Pyöräavain 1 on sijoitettu tavaratilan
vasemman sivupaneelin koteloon.
Työkalut 2 ja 3 on asennettu auton alla,
varapyörän sisällä olevaan koteloon.
Pääset niihin käsiksi seuraavasti:

 avaa tavaratilan luukku

 avaa vasemman sivupaneelin luukku

 irrota pyöränavain kannattimesta

 katso muiden työkalujen paikat seu-
raavan sivun kohdasta Varapyörän
ottaminen esille.
Työkalujen sijainti
Työkalut
Pyörä, jossa koristekapseli

Kun irrotat pyörää , aseta pyöränavain 1 koristekapselissa olevaan venttiilin
aukkoon ja vedä koristekapseli irti.

Kun kiinnität pyörää paikoilleen , aseta ensin kapselin aukko venttiilin
kohdalle ja työnnä sitten kapseli kämmenellä reunoilta paina en paikalleen.
Oheiset työkalut on tarkoitettu aino-
astaan autoasi varten. Älä käytä niitä
muihin tarkoituksiin.

1. Pyöräavain koristekapselin ja pyö-
ränpulttien irrottamiseen

2. Tunkki ja kampi auton nostamiseen

3. Hansikaslokerossa sijaitseva eri-
koisholkki pyöräavaimen muutta-
miseen lukkopultteihin sopivaksi.
Huom. Auton mukana toimitetut
työkalut on tarkoitettu vain hätäti-
lanteisiin. Renkaiden kausivaihdot
on tehtävä ammattikäyttöön tarkoi-
tetuilla työvälineillä.

11
i
174
HYÖDYLLISIÄ TIETOJA
Peltivanteella varustetun tai
erikoiskapean varapyörän
kiinnitys
Jos autossasi on alumiinivanteet,
on täysin normaalia, että välilevy
ei kosketa asennettaessa ja pult-
teja kiristettäessä peltivanteella
varustettua tai erikoiskapeaa va-
rapyörää. Rengas kiinnittyy pultin
kiilamaisen tuen varaan, kun pultit
kiristetään kiinni.

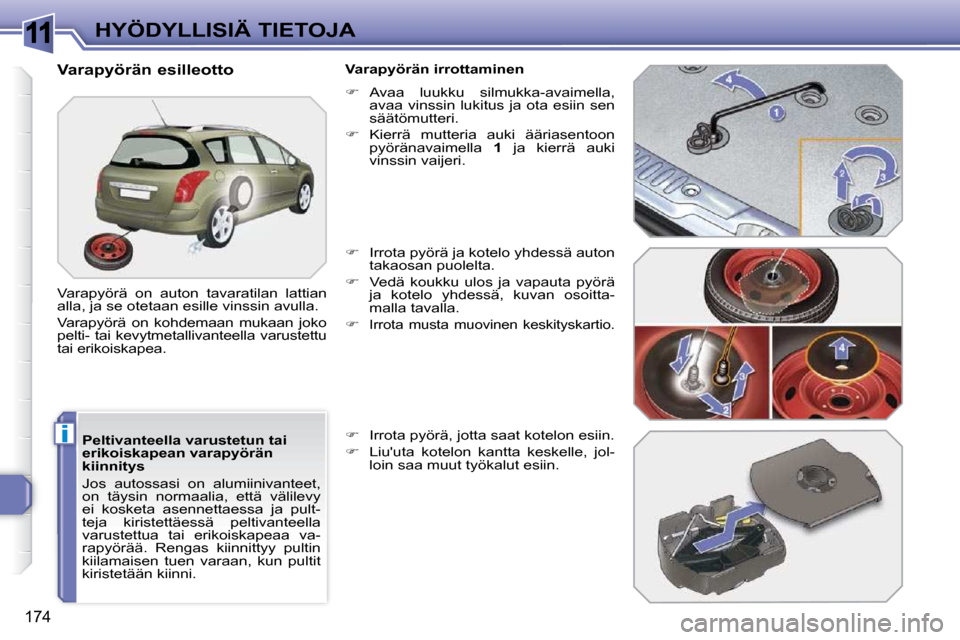

Varapyörän esilleotto
Varapyörä on auton tavaratilan lattian
alla, ja se otetaan esille vinssin avulla.
Varapyörä on kohdemaan mukaan joko
pelti- tai kevytmetallivanteella varustettu
tai erikoiskapea.
Varapyörän irrottaminen

 Avaa luukku silmukka-avaimella,
avaa vinssin lukitus ja ota esiin sen
säätömutteri.

 Kierrä mutteria auki ääriasentoon
pyöränavaimella 1 ja kierrä auki
vinssin vaijeri.

 Irrota pyörä ja kotelo yhdessä auton
takaosan puolelta.

 Vedä koukku ulos ja vapauta pyörä
ja kotelo yhdessä, kuvan osoitta-
malla tavalla.


Irrota musta muovinen keskityskartio.

 Irrota pyörä, jotta saat kotelon esiin.

 Liu'uta kotelon kantta keskelle, jol-
loin saa muut työkalut esiin.

11
ii
175
HYÖDYLLISIÄ TIETOJA
Rengaspaineen
valvontajärjestelmä
Varapyörässä ei ole anturia. Rik-
koontunut rengas on korjattava
valtuutetussa PEUGEOT-huolto-

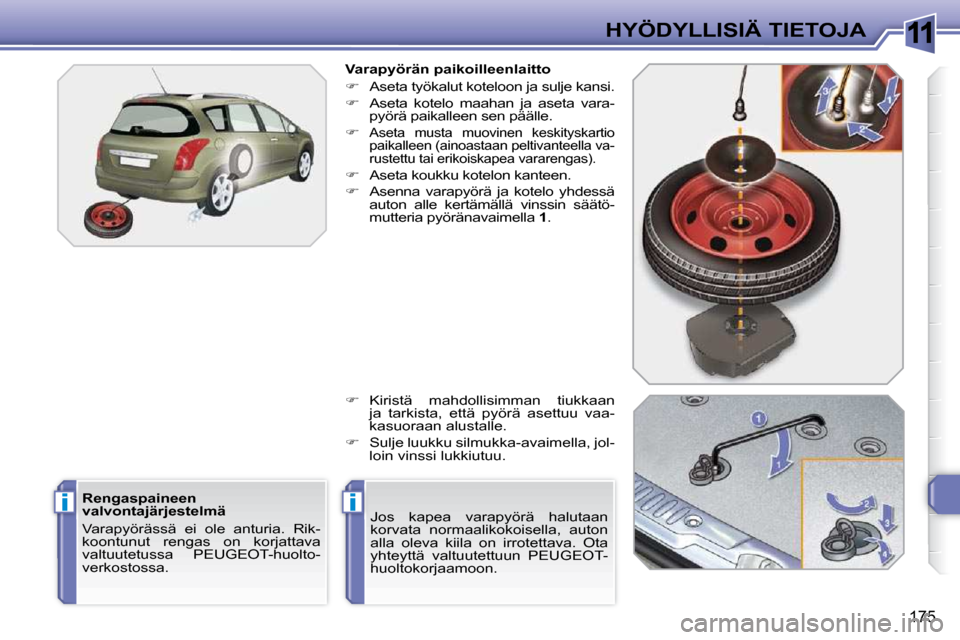

verkostossa. Varapyörän paikoilleenlaitto

 Aseta työkalut koteloon ja sulje kansi.

 Aseta kotelo maahan ja aseta vara-
pyörä paikalleen sen päälle.


Aseta musta muovinen keskityskartio
paikalleen (ainoastaan peltivanteella va-
rustettu tai erikoiskapea vararengas).

 Aseta koukku kotelon kanteen.

 Asenna varapyörä ja kotelo yhdessä
auton alle kertämällä vinssin säätö-
mutteria pyöränavaimella 1 .

 Kiristä mahdollisimman tiukkaan
ja tarkista, että pyörä asettuu vaa-
kasuoraan alustalle.

 Sulje luukku silmukka-avaimella, jol-
loin vinssi lukkiutuu.
Jos kapea varapyörä halutaan
korvata normaalikokoisella, auton
alla oleva kiila on irrotettava. Ota
yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon.

11
i
176
HYÖDYLLISIÄ TIETOJA

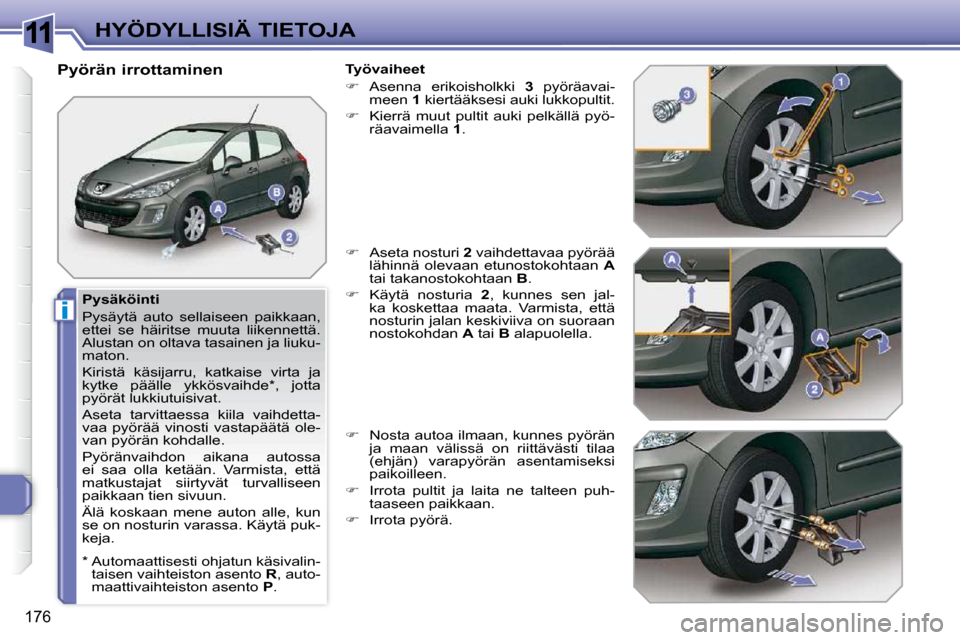

Pysäköinti
Pysäytä auto sellaiseen paikkaan,
ettei se häiritse muuta liikennettä.
Alustan on oltava tasainen ja liuku-
maton.
Kiristä käsijarru, katkaise virta ja
kytke päälle ykkösvaihde * , jotta
pyörät lukkiutuisivat.
Aseta tarvittaessa kiila vaihdetta-
vaa pyörää vinosti vastapäätä ole-
van pyörän kohdalle.
Pyöränvaihdon aikana autossa
ei saa olla ketään. Varmista, että
matkustajat siirtyvät turvalliseen
paikkaan tien sivuun.
Älä koskaan mene auton alle, kun
se on nosturin varassa. Käytä puk-
keja.
Pyörän irrottaminen
Työvaiheet


Asenna erikoisholkki 3 pyöräavai-
meen 1 kiertääksesi auki lukkopultit.

 Kierrä muut pultit auki pelkällä pyö-
räavaimella 1 .

 Aseta nosturi 2 vaihdettavaa pyörää
lähinnä olevaan etunostokohtaan A
tai takanostokohtaan B .

 Käytä nosturia 2 , kunnes sen jal-
ka koskettaa maata. Varmista, että
nosturin jalan keskiviiva on suoraan
nostokohdan A tai B alapuolella.

 Nosta autoa ilmaan, kunnes pyörän
ja maan välissä on riittävästi tilaa
(ehjän) varapyörän asentamiseksi
paikoilleen.

 Irrota pultit ja laita ne talteen puh-
taaseen paikkaan.

 Irrota pyörä.
* Automaattisesti ohjatun käsivalin- taisen vaihteiston asento R , auto-
maattivaihteiston asento P .

11
i
177
HYÖDYLLISIÄ TIETOJA

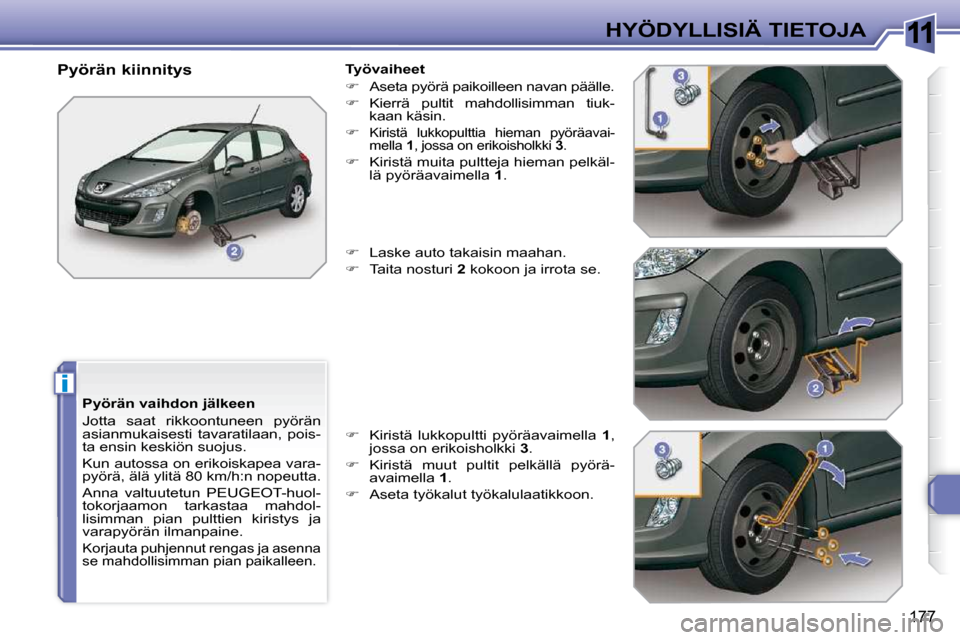

Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän
asianmukaisesti tavaratilaan, pois-
ta ensin keskiön suojus.
Kun autossa on erikoiskapea vara-
pyörä, älä ylitä 80 km/h:n nopeutta.
Anna valtuutetun PEUGEOT-huol-
tokorjaamon tarkastaa mahdol-
lisimman pian pulttien kiristys ja
varapyörän ilmanpaine.
Korjauta puhjennut rengas ja asenna
se mahdollisimman pian paikalleen.
Pyörän kiinnitys Työvaiheet

 Aseta pyörä paikoilleen navan päälle.

 Kierrä pultit mahdollisimman tiuk-
kaan käsin.


Kiristä lukkopulttia hieman pyöräavai-
mella 1 , jossa on erikoisholkki 3 .

 Kiristä muita pultteja hieman pelkäl-
lä pyöräavaimella 1 .

 Laske auto takaisin maahan.

 Taita nosturi 2 kokoon ja irrota se.

 Kiristä lukkopultti pyöräavaimella 1 ,
jossa on erikoisholkki 3 .

 Kiristä muut pultit pelkällä pyörä-
avaimella 1 .

 Aseta työkalut työkalulaatikkoon.

11
!
!
!
178
HYÖDYLLISIÄ TIETOJA Sähköiskun vaara
Kaasupurkausvalot (D1S-35W)
on vaihdatettava valtuutetussa
PEUGEOT-huoltokorjaamossa.

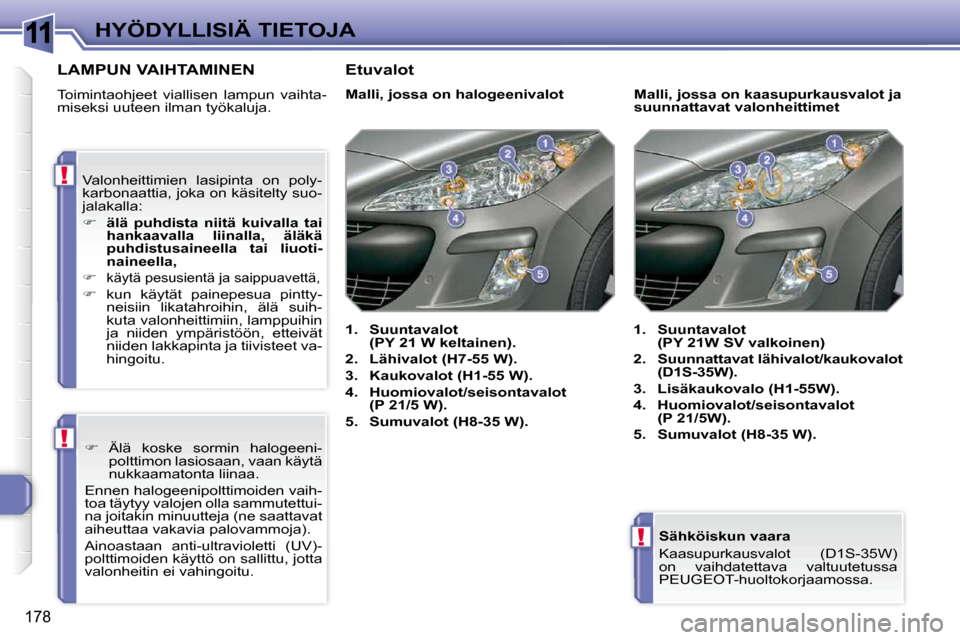

LAMPUN VAIHTAMINEN
Toimintaohjeet viallisen lampun vaihta-
miseksi uuteen ilman työkaluja. Malli, jossa on halogeenivalot

1. Suuntavalot
(PY 21 W keltainen).

2. Lähivalot (H7-55 W).

3. Kaukovalot (H1-55 W).

4. Huomiovalot/seisontavalot
(P 21/5 W).

5. Sumuvalot (H8-35 W).
1. Suuntavalot
(PY 21W SV valkoinen)

2. Suunnattavat lähivalot/kaukovalot
(D1S-35W).

3. Lisäkaukovalo (H1-55W).

4. Huomiovalot/seisontavalot
(P 21/5W).

5. Sumuvalot (H8-35 W).
Malli, jossa on kaasupu
rkausvalot ja
suunnattavat valonheittimet
Valonheittimien lasipinta on poly-
karbonaattia, joka on käsitelty suo-
jalakalla:

 älä puhdista niitä kuivalla tai
hankaavalla liinalla, äläkä
puhdistusaineella tai liuoti-
naineella,


käytä pesusientä ja saippuavettä,

 kun käytät painepesua pintty-
neisiin likatahroihin, älä suih-
kuta valonheittimiin, lamppuihin
ja niiden ympäristöön, etteivät
niiden lakkapinta ja tiivisteet va-
hingoitu.

 Älä koske sormin halogeeni-
polttimon lasiosaan, vaan käytä
nukkaamatonta liinaa.
Ennen halogeenipolttimoiden vaih-
toa täytyy valojen olla sammutettui-
na joitakin minuutteja (ne saattavat
aiheuttaa vakavia palovammoja).
Ainoastaan anti-ultravioletti (UV)-
polttimoiden käyttö on sallittu, jotta
valonheitin ei vahingoitu. Etuvalot
