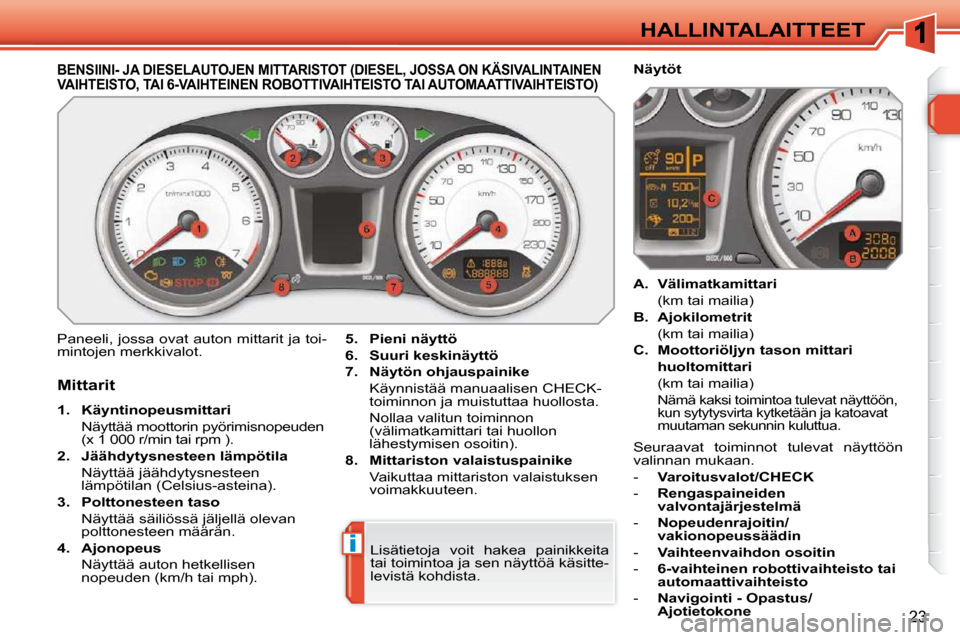

2009.5 Peugeot 308 SW BL sat nav

i
23
HALLINTALAITTEET
BENSIINI- JA DIESELAUTOJEN MITTARISTOT (DIESEL, JOSSA ON KÄSIVALINTAINEN VAIHTEISTO, TAI 6-VAIHTEINEN ROBOTTIVAIHTEISTO TAI AUTOMAATTIVAIHTEISTO)
Paneeli, jossa ovat auton mittarit ja toi-
mintojen merkkivalot.
5. Pieni näyttö

6. Suuri keskinäyttö

7. Näytön ohjauspainike
Käynnistää manuaalisen CHECK- toiminnon ja muistuttaa huollosta.
Nollaa valitun toiminnon (välimatkamittari tai huollon
lähestymisen osoitin).

8. Mittariston valaistuspainike
Vaikuttaa mittariston valaistuksen voimakkuuteen.
Mittarit

1. Käyntinopeusmittari
Näyttää moottorin pyörimisnopeuden (x 1 000 r/min tai rpm ).

2. Jäähdytysnesteen lämpötila
Näyttää jäähdytysnesteen lämpötilan (Celsius-asteina).

3. Polttonesteen taso
Näyttää säiliössä jäljellä olevan polttonesteen määrän.

4. Ajonopeus
Näyttää auton hetkellisen nopeuden (km/h tai mph).
A. Välimatkamittari
(km tai mailia)

B. Ajokilometrit
(km tai mailia)

C. Moottoriöljyn tason mittari
huoltomittari
(km tai mailia)

Nämä kaksi toimintoa tulevat näyttöön,
kun sytytysvirta kytketään ja katoavat
muutaman sekunnin kuluttua.

Näytöt
Lisätietoja voit hakea painikkeita
tai toimintoa ja sen näyttöä käsitte-
levistä kohdista. Seuraavat toiminnot tulevat näyttöön
valinnan mukaan.
-
Varoitusvalot/CHECK
- Rengaspaineiden
valvontajärjestelmä
- Nopeudenrajoitin/
vakionopeussäädin
- Vaihteenvaihdon osoitin
- 6-vaihteinen robottivaihteisto tai
automaattivaihteisto
- Navigointi - Opastus/
Ajotietokone

i

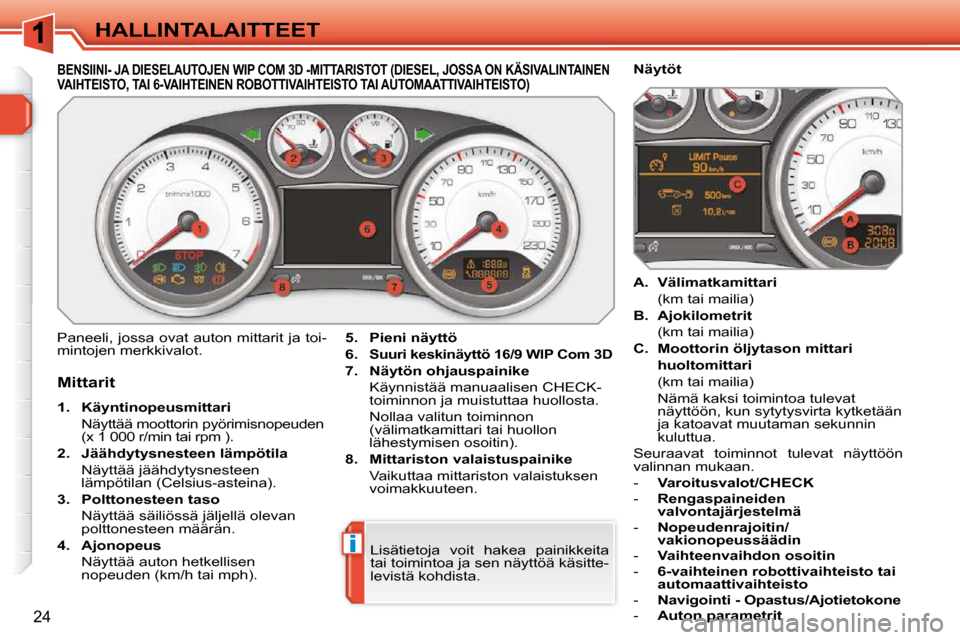

24
HALLINTALAITTEET
BENSIINI- JA DIESELAUTOJEN WIP COM 3D -MITTARISTOT (DIESEL, JOSSA ON KÄSIVALINTAINEN VAIHTEISTO, TAI 6-VAIHTEINEN ROBOTTIVAIHTEISTO TAI AUTOMAATTIVAIHTEISTO)
Mittarit

1. Käyntinopeusmittari
Näyttää moottorin pyörimisnopeuden (x 1 000 r/min tai rpm ).

2. Jäähdytysnesteen lämpötila
Näyttää jäähdytysnesteen lämpötilan (Celsius-asteina).

3. Polttonesteen taso
Näyttää säiliössä jäljellä olevan polttonesteen määrän.

4. Ajonopeus
Näyttää auton hetkellisen nopeuden (km/h tai mph).
A. Välimatkamittari
(km tai mailia)

B. Ajokilometrit
(km tai mailia)

C. Moottorin öljytason mittari
huoltomittari
(km tai mailia)
Nämä kaksi toimintoa tulevat näyttöön, kun sytytysvirta kytketään
ja katoavat muutaman sekunnin
kuluttua.
Seuraavat toiminnot tulevat näyttöön
valinnan mukaan.
- Varoitusvalot/CHECK
- Rengaspaineiden
valvontajärjestelmä
- Nopeudenrajoitin/
vakionopeussäädin
- Vaihteenvaihdon osoitin
- 6-vaihteinen robottivaihteisto tai
automaattivaihteisto
- Navigointi - Opastus/Ajotietokone
- Auton parametrit
Paneeli, jossa ovat auton mittarit ja toi-
mintojen merkkivalot. Näytöt

5. Pieni näyttö

6.
Suuri keskinäyttö 16/9
WIP Com 3D

7. Näytön ohjauspainike
Käynnistää manuaalisen CHECK- toiminnon ja muistuttaa huollosta.
Nollaa valitun toiminnon (välimatkamittari tai huollon
lähestymisen osoitin).

8. Mittariston valaistuspainike
Vaikuttaa mittariston valaistuksen voimakkuuteen.
Lisätietoja voit hakea painikkeita
tai toimintoa ja sen näyttöä käsitte-
levistä kohdista.

i

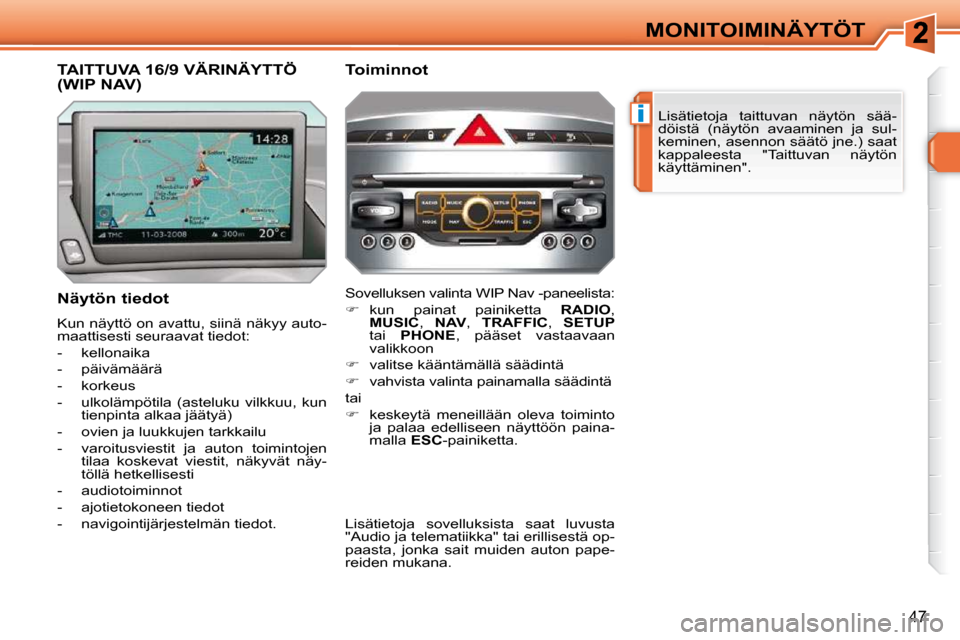

47
MONITOIMINÄYTÖT Lisätietoja taittuvan näytön sää-
döistä (näytön avaaminen ja sul-
keminen, asennon säätö jne.) saat
kappaleesta "Taittuvan näytön
käyttäminen".
Näytön tiedot
Kun näyttö on avattu, siinä näkyy auto-
maattisesti seuraavat tiedot:
- kellonaika
- päivämäärä
- korkeus
- ulkolämpötila (asteluku vilkkuu, kun tienpinta alkaa jäätyä)
- ovien ja luukkujen tarkkailu
- varoitusviestit ja auton toimintojen tilaa koskevat viestit, näkyvät näy-
töllä hetkellisesti
- audiotoiminnot
- ajotietokoneen tiedot
- navigointijärjestelmän tiedot. Sovelluksen valinta WIP Nav -paneelista:

 kun painat painiketta RADIO ,

MUSIC , NAV , TRAFFIC , SETUP
tai PHONE , pääset vastaavaan
valikkoon

 valitse kääntämällä säädintä

 vahvista valinta painamalla säädintä
tai

 keskeytä meneillään oleva toiminto
ja palaa edelliseen näyttöön paina-
malla ESC -painiketta.
TAITTUVA 16/9 VÄRINÄYTTÖ (WIP NAV) Toiminnot
Lisätietoja sovelluksista saat luvusta
"Audio ja telematiikka" tai erillisestä op-
paasta, jonka sait muiden auton pape-
reiden mukana.

i

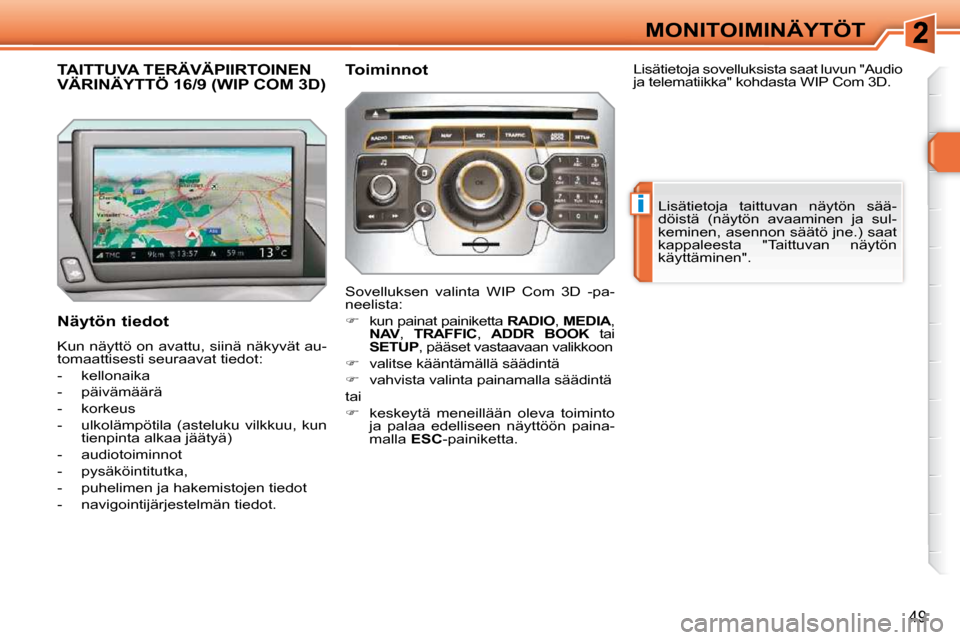

49
MONITOIMINÄYTÖT
TAITTUVA TERÄVÄPIIRTOINEN VÄRINÄYTTÖ 16/9 (WIP COM 3D)
Näytön tiedot
Kun näyttö on avattu, siinä näkyvät au-
tomaattisesti seuraavat tiedot:
- kellonaika
- päivämäärä
- korkeus
- ulkolämpötila (asteluku vilkkuu, kun tienpinta alkaa jäätyä)
- audiotoiminnot
- pysäköintitutka,
- puhelimen ja hakemistojen tiedot
- navigointijärjestelmän tiedot. Sovelluksen valinta WIP Com 3D -pa-
neelista:

 kun painat painiketta RADIO , MEDIA ,

NAV , TRAFFIC , ADDR BOOK tai

SETUP , pääset vastaavaan valikkoon

 valitse kääntämällä säädintä

 vahvista valinta painamalla säädintä
tai

 keskeytä meneillään oleva toiminto
ja palaa edelliseen näyttöön paina-
malla ESC -painiketta. Lisätietoja taittuvan näytön sää-
döistä (näytön avaaminen ja sul-
keminen, asennon säätö jne.) saat
kappaleesta "Taittuvan näytön
käyttäminen".
Lisätietoja sovelluksista saat luvun "Audio
ja telematiikka" kohdasta WIP Com 3D.
Toiminnot

!
i
i

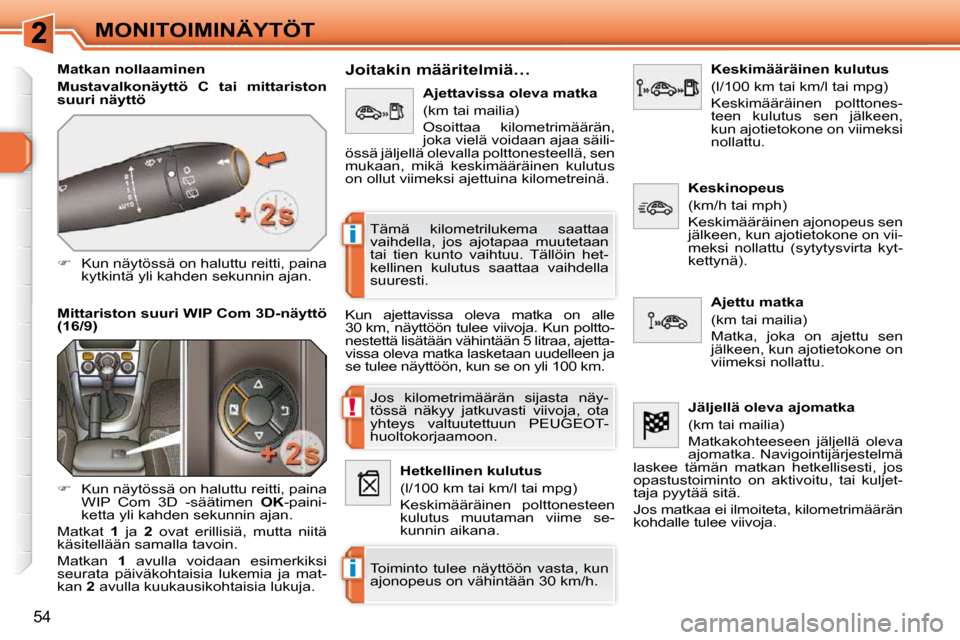

54
MONITOIMINÄYTÖT
Matkan nollaaminen

Mustavalkonäyttö C tai mittariston
suuri näyttö

 Kun näytössä on haluttu reitti, paina
kytkintä yli kahden sekunnin ajan.

Mittariston suuri WIP Com 3D
-näyttö
(16/9) Joitakin määritelmiä…
Kun ajettavissa oleva matka on alle
30 km, näyttöön tulee viivoja. Kun poltto-
nestettä lisätään vähintään 5 litraa, ajetta-
vissa oleva matka lasketaan uudelleen ja
se tulee näyttöön, kun se on yli 100 km.
Jos kilometrimäärän sijasta näy-
tössä näkyy jatkuvasti viivoja, ota
yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon.
Toiminto tulee näyttöön vasta, kun
ajonopeus on vähintään 30 km/h.
Tämä kilometrilukema saattaa
vaihdella, jos ajotapaa muutetaan
tai tien kunto vaihtuu. Tällöin het-
kellinen kulutus saattaa vaihdella
suuresti.
Ajettavissa oleva matka
(km tai mailia)
Osoittaa kilometrimäärän,
joka vielä voidaan ajaa säili-
össä jäljellä olevalla polttonesteellä, sen
mukaan, mikä keskimääräinen kulutus
on ollut viimeksi ajettuina kilometreinä.
Hetkellinen kulutus
(l/100 km tai km/l tai mpg)
Keskimääräinen polttonesteen
kulutus muutaman viime se-
kunnin aikana. Keskimääräinen kulutus
(l/100 km tai km/l tai mpg)
Keskimääräinen polttones-
teen kulutus sen jälkeen,
kun ajotietokone on viimeksi
nollattu.
Ajettu matka
(km tai mailia)
Matka, joka on ajettu sen
jälkeen, kun ajotietokone on
viimeksi nollattu.
Keskinopeus
(km/h tai mph)
Keskimääräinen ajonopeus sen
jälkeen, kun ajotietokone on vii-
meksi nollattu (sytytysvirta kyt-
kettynä).
Jäljellä oleva ajomatka
(km tai mailia)
Matkakohteeseen jäljellä oleva
ajomatka. Navigointijärjestelmä
laskee tämän matkan hetkellisesti, jos
opastustoiminto on aktivoitu, tai kuljet-
taja pyytää sitä.
Jos matkaa ei ilmoiteta, kilometrimäärän
kohdalle tulee viivoja.

 Kun näytössä on haluttu reitti, paina
WIP Com 3D -säätimen OK -paini-
ketta yli kahden sekunnin ajan.
Matkat 1 ja 2 ovat erillisiä, mutta niitä
käsitellään samalla tavoin.
Matkan 1 avulla voidaan esimerkiksi
seurata päiväkohtaisia lukemia ja mat-
kan 2 avulla kuukausikohtaisia lukuja.

!
i
i
54
MONITOIMINÄYTÖT
Matkan nollaaminen

Mustavalkonäyttö C tai mittariston
suuri näyttö

 Kun näytössä on haluttu reitti, paina
kytkintä yli kahden sekunnin ajan.

Mittariston suuri WIP Com 3D
-näyttö
(16/9) Joitakin määritelmiä…
Kun ajettavissa oleva matka on alle
30 km, näyttöön tulee viivoja. Kun poltto-
nestettä lisätään vähintään 5 litraa, ajetta-
vissa oleva matka lasketaan uudelleen ja
se tulee näyttöön, kun se on yli 100 km.
Jos kilometrimäärän sijasta näy-
tössä näkyy jatkuvasti viivoja, ota
yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon.
Toiminto tulee näyttöön vasta, kun
ajonopeus on vähintään 30 km/h.
Tämä kilometrilukema saattaa
vaihdella, jos ajotapaa muutetaan
tai tien kunto vaihtuu. Tällöin het-
kellinen kulutus saattaa vaihdella
suuresti.
Ajettavissa oleva matka
(km tai mailia)
Osoittaa kilometrimäärän,
joka vielä voidaan ajaa säili-
össä jäljellä olevalla polttonesteellä, sen
mukaan, mikä keskimääräinen kulutus
on ollut viimeksi ajettuina kilometreinä.
Hetkellinen kulutus
(l/100 km tai km/l tai mpg)
Keskimääräinen polttonesteen
kulutus muutaman viime se-
kunnin aikana. Keskimääräinen kulutus
(l/100 km tai km/l tai mpg)
Keskimääräinen polttones-
teen kulutus sen jälkeen,
kun ajotietokone on viimeksi
nollattu.
Ajettu matka
(km tai mailia)
Matka, joka on ajettu sen
jälkeen, kun ajotietokone on
viimeksi nollattu.
Keskinopeus
(km/h tai mph)
Keskimääräinen ajonopeus sen
jälkeen, kun ajotietokone on vii-
meksi nollattu (sytytysvirta kyt-
kettynä).
Jäljellä oleva ajomatka
(km tai mailia)
Matkakohteeseen jäljellä oleva
ajomatka. Navigointijärjestelmä
laskee tämän matkan hetkellisesti, jos
opastustoiminto on aktivoitu, tai kuljet-
taja pyytää sitä.
Jos matkaa ei ilmoiteta, kilometrimäärän
kohdalle tulee viivoja.

 Kun näytössä on haluttu reitti, paina
WIP Com 3D -säätimen OK -paini-
ketta yli kahden sekunnin ajan.
Matkat 1 ja 2 ovat erillisiä, mutta niitä
käsitellään samalla tavoin.
Matkan 1 avulla voidaan esimerkiksi
seurata päiväkohtaisia lukemia ja mat-
kan 2 avulla kuukausikohtaisia lukuja.

!i

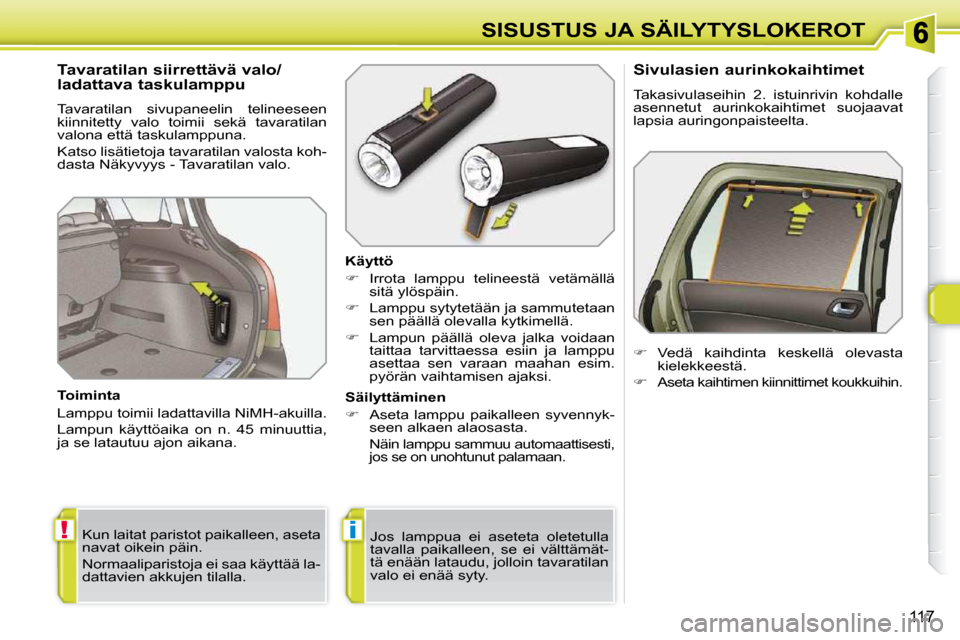

117
SISUSTUS JA SÄILYTYSLOKEROT
Tavaratilan siirrettävä valo/
ladattava taskulamppu
Tavaratilan sivupaneelin telineeseen
kiinnitetty valo toimii sekä tavaratilan
valona että taskulamppuna.
Katso lisätietoja tavaratilan valosta koh-
dasta Näkyvyys - Tavaratilan valo.
Toiminta
Lamppu toimii ladattavilla NiMH-akuilla.
Lampun käyttöaika on n. 45 minuuttia,
ja se latautuu ajon aikana. Käyttö

 Irrota lamppu telineestä vetämällä
sitä ylöspäin.

 Lamppu sytytetään ja sammutetaan
sen päällä olevalla kytkimellä.

 Lampun päällä oleva jalka voidaan
taittaa tarvittaessa esiin ja lamppu
asettaa sen varaan maahan esim.
pyörän vaihtamisen ajaksi.
Säilyttäminen

 Aseta lamppu paikalleen syvennyk-
seen alkaen alaosasta.
Näin lamppu sammuu automaattisesti, jos se on unohtunut palamaan. Sivulasien aurinkokaihtimet
Takasivulaseihin 2. istuinrivin kohdalle
asennetut aurinkokaihtimet suojaavat
lapsia auringonpaisteelta.

 Vedä kaihdinta keskellä olevasta
kielekkeestä.


Aseta kaihtimen kiinnittimet koukkuihin.
Kun laitat paristot paikalleen, aseta
navat oikein päin.
Normaaliparistoja ei saa käyttää la-
dattavien akkujen tilalla. Jos lamppua ei aseteta oletetulla
tavalla paikalleen, se ei välttämät-
tä enään lataudu, jolloin tavaratilan
valo ei enää syty.

11
!
i

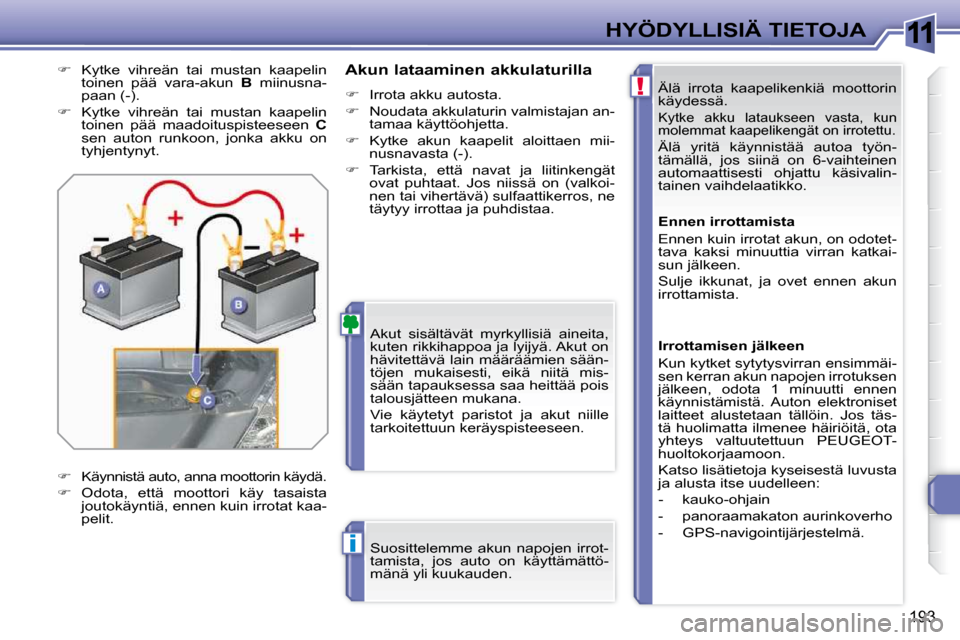

193
HYÖDYLLISIÄ TIETOJA Älä irrota kaapelikenkiä moottorin
käydessä.
Kytke akku lataukseen vasta, kun
molemmat kaapelikengät on irrotettu.
Älä yritä käynnistää autoa työn-
tämällä, jos siinä on 6-vaihteinen
automaattisesti ohjattu käsivalin-
tainen vaihdelaatikko.
Akut sisältävät myrkyllisiä aineita,
kuten rikkihappoa ja lyijyä. Akut on
hävitettävä lain määräämien sään-
töjen mukaisesti, eikä niitä mis-
sään tapauksessa saa heittää pois
talousjätteen mukana.
Vie käytetyt paristot ja akut niille
tarkoitettuun keräyspisteeseen.
Suosittelemme akun napojen irrot-
tamista, jos auto on käyttämättö-
mänä yli kuukauden. Ennen irrottamista
Ennen kuin irrotat akun, on odotet-
tava kaksi minuuttia virran katkai-
sun jälkeen.
Sulje ikkunat, ja ovet ennen akun
irrottamista.
Irrottamisen jälkeen
Kun kytket sytytysvirran ensimmäi-
sen kerran akun napojen irrotuksen
jälkeen, odota 1 minuutti ennen
käynnistämistä. Auton elektroniset
laitteet alustetaan tällöin. Jos täs-
tä huolimatta ilmenee häiriöitä, ota
yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon.
Katso lisätietoja kyseisestä luvusta
ja alusta itse uudelleen:
- kauko-ohjain
- panoraamakaton aurinkoverho
- GPS-navigointijärjestelmä.
Akun lataaminen akkulaturilla

 Irrota akku autosta.

 Noudata akkulaturin valmistajan an-
tamaa käyttöohjetta.

 Kytke akun kaapelit aloittaen mii-
nusnavasta (-).

 Tarkista, että navat ja liitinkengät
ovat puhtaat. Jos niissä on (valkoi-
nen tai vihertävä) sulfaattikerros, ne
täytyy irrottaa ja puhdistaa.

 Kytke vihreän tai mustan kaapelin
toinen pää vara-akun B miinusna-
paan (-).

 Kytke vihreän tai mustan kaapelin
toinen pää maadoituspisteeseen C
sen auton runkoon, jonka akku on
tyhjentynyt.


Käynnistä auto, anna moottorin käydä.

 Odota, että moottori käy tasaista
joutokäyntiä, ennen kuin irrotat kaa-
pelit.
