2009.5. PEUGEOT 3008 Manual del propietario (in Spanish)

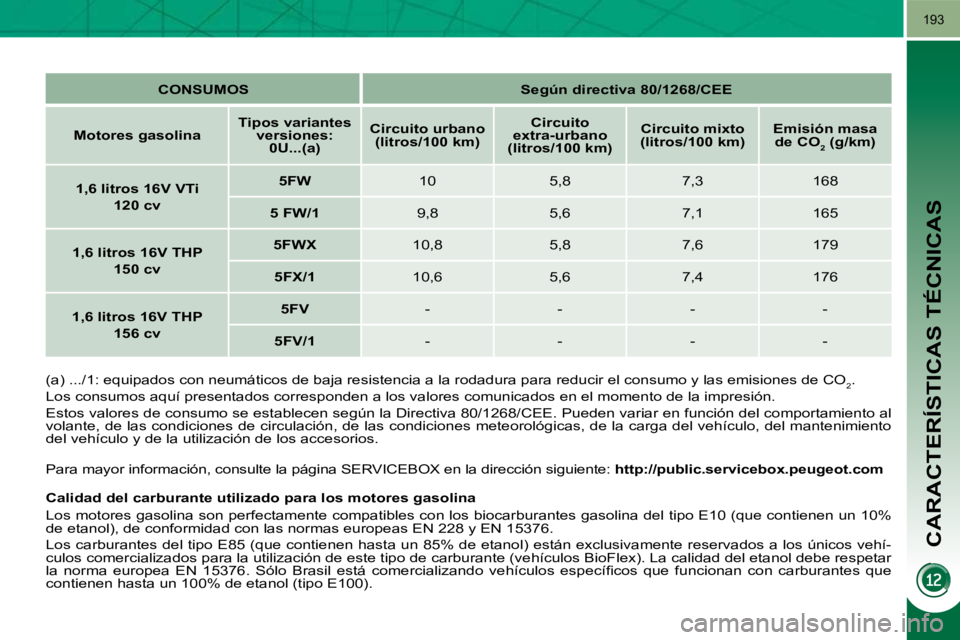

CARACTERÍSTICAS TÉCNICAS
193

(a) .../1: equipados con neumáticos de baja resistencia a la r odadura para reducir el consumo y las emisiones de CO
2 .
Los consumos aquí presentados corresponden a los valores comunicados en el momento de la impresión.
Estos valores de consumo se establecen según la Directiva 80/1268/ CEE. Pueden variar en función del comportamiento al
volante, de las condiciones de circulación, de las condiciones meteorológicas, de la carga del vehículo, del mantenimiento
del vehículo y de la utilización de los accesorios.
CONSUMOS
Según directiva 80/1268/CEE

Motores gasolina
Tipos variantes
versiones: 0U...(a)
Circuito urbano
(litros/100 km)
Circuito
extra-urbano
(litros/100 km)
Circuito mixto
(litros/100 km)
Emisión masa
de CO 2 (g/km)


1,6 litros 16V VTi
120 cv
5FW 10 5,8 7,3 168

5 FW/1 9,8 5,6 7,1 165

1,6 litros 16V THP
150 cv
5FWX 10,8 5,8 7,6 179

5FX/1 10,6 5,6 7,4 176

1,6 litros 16V THP
156 cv
5FV - - - -

5FV/1 - - - -
Calidad del carburante utilizado para los m otores gasolina
Los motores gasolina son perfectamente compatibles con los biocarb urantes gasolina del tipo E10 (que contienen un 10%
de etanol), de conformidad con las normas europeas EN 228 y EN 1 5376.
Los carburantes del tipo E85 (que contienen hasta un 85% de etanol) están exclusivamente reservados a los únicos vehí-
culos comercializados para la utilización de este tipo de carburan te (vehículos BioFlex). La calidad del etanol debe respetar
la norma europea EN 15376. Sólo Brasil está comercializando vehícul os específi cos que funcionan con carburantes que
contienen hasta un 100% de etanol (tipo E100).

Para mayor información, consulte la página SERVIC EBOX en la dirección siguiente: http://public.servicebox.peugeot.com

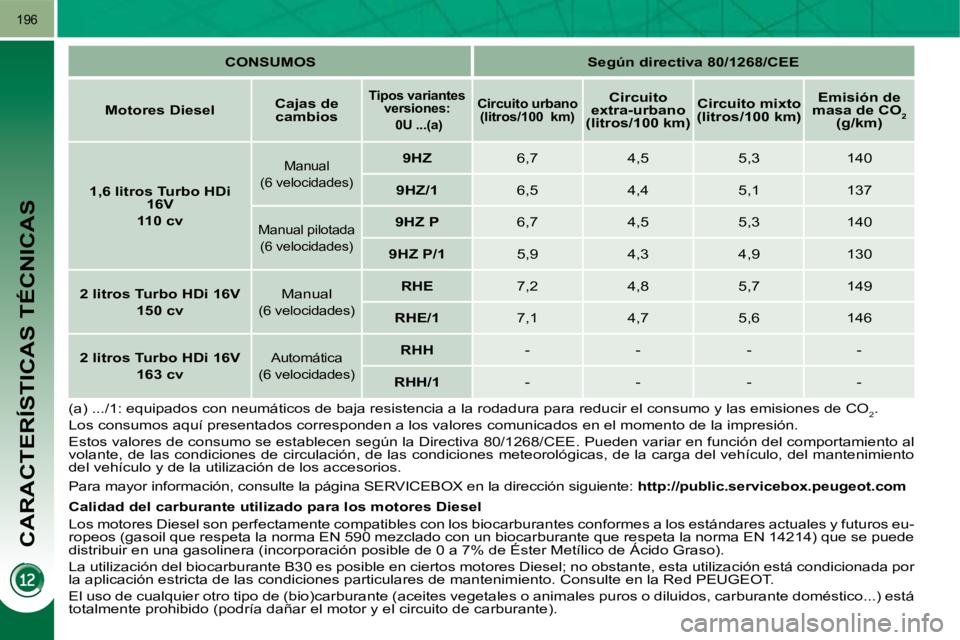

CARACTERÍSTICAS TÉCNICAS
196

(a) .../1: equipados con neumáticos de baja resistencia a la r odadura para reducir el consumo y las emisiones de CO
2 .
Los consumos aquí presentados corresponden a los valores comunicados en el momento de la impresión.
Estos valores de consumo se establecen según la Directiva 80/1268/ CEE. Pueden variar en función del comportamiento al
volante, de las condiciones de circulación, de las condiciones meteorológicas, de la carga del vehículo, del mantenimiento
del vehículo y de la utilización de los accesorios.
CONSUMOS
Según directiva 80/1268/CEE

Motores Diesel
Cajas de
cambios

Tipos variantes
versiones:
0U ...(a)
Circuito urbano
(litros/100 km)
Circuito
extra-urbano
(litros/100 km)
Circuito mixto
(litros/100 km)
Emisión de
masa de CO 2
(g/km)

1,6 litros Turbo HDi
16V
110 cv
Manual
(6 velocidades)
9HZ 6,7 4,5 5,3 140

9HZ/1 6,5 4,4 5,1 137
Manual pilotada
(6 velocidades)
9HZ P 6,7 4,5 5,3 140

9HZ P/1 5,9 4,3 4,9 130

2 litros Turbo HDi 16V
150 cv Manual
(6 velocidades)

RHE 7,2 4,8 5,7 149

RHE/1 7,1 4,7 5,6 146

2 litros Turbo HDi 16V
163 cv
Automática
(6 velocidades)
RHH - - - -

RHH/1 - - - -
Para mayor información, consulte la página SERVIC EBOX en la dirección siguiente: http://public.servicebox.peugeot.com
Calidad del carburante utilizado para los m otores Diesel
Los motores Diesel son perfectamente compatibles con los biocarbura ntes conformes a los estándares actuales y futuros eu-
ropeos (gasoil que respeta la norma EN 590 mezclado con un biocarb urante que respeta la norma EN 14214) que se puede
distribuir en una gasolinera (incorporación posible de 0 a 7% de Éster Metílico de Ácido Graso).
La utilización del biocarburante B30 es posible en ciertos mot ores Diesel; no obstante, esta utilización está condicionada por
la aplicación estricta de las condiciones particulares de manteni miento. Consulte en la Red PEUGEOT.
El uso de cualquier otro tipo de (bio)carburante (aceites vegeta les o animales puros o diluidos, carburante doméstico...) está
totalmente prohibido (podría dañar el motor y el circuito de c arburante).

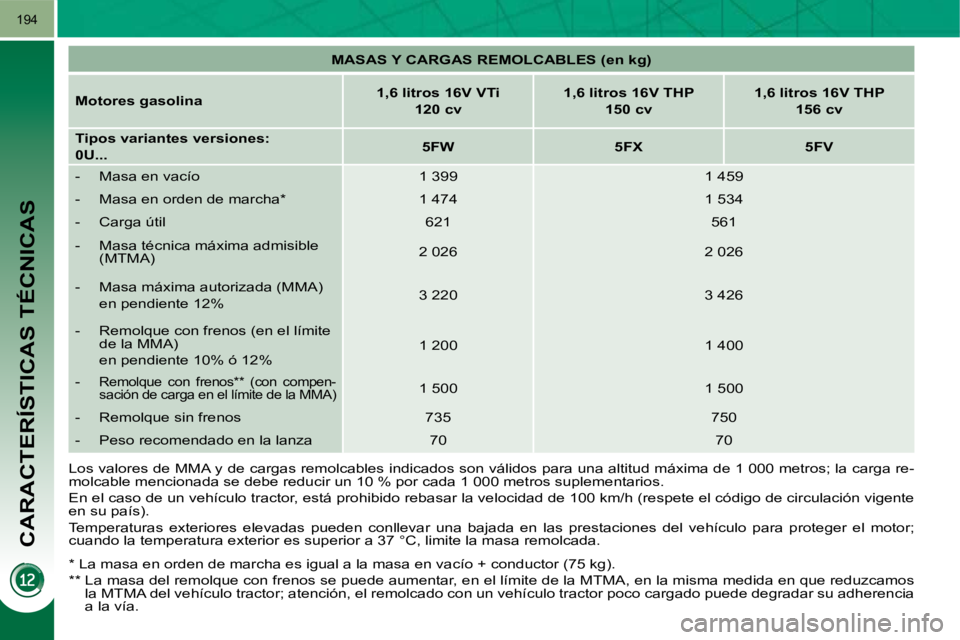

CARACTERÍSTICAS TÉCNICAS
194

MASAS Y CARGAS REMOLCABLES (en kg)

Motores gasolina
1,6 litros 16V VTi
120 cv
1,6 litros 16V THP
150 cv
1,6 litros 16V THP
156 cv

Tipos variantes versiones:
0U...
5FW 5FX 5FV
- Masa en vacío 1 399 1 459
- Masa en orden de marcha * 1 474 1 534
- Carga útil 621 561
- Masa técnica máxima admisible (MTMA) 2 026 2 026
- Masa máxima autorizada (MMA)
en pendiente 12% 3 220 3 426
- Remolque con frenos (en el límite de la MMA)
en pendiente 10% ó 12% 1 200 1 400
-
Remolque con frenos ** (con compen-
sación de carga en el límite de la MMA) 1 500 1 500
- Remolque sin frenos 735 750
- Peso recomendado en la lanza 70 70
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 met ros suplementarios.
En el caso de un vehículo tractor, está prohibido rebasar la ve locidad de 100 km/h (respete el código de circulación vigente
en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en las prestaciones del vehículo para proteger el motor;
cuando la temperatura exterior es superior a 37 °C, limite la m asa remolcada.
* La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
** La masa del remolque con frenos se puede aumentar, e n el límite de la MTMA, en la misma medida en que reduzcamos
la MTMA del vehículo tractor; atención, el remolcado con un vehí culo tractor poco cargado puede degradar su adherencia
a la vía.

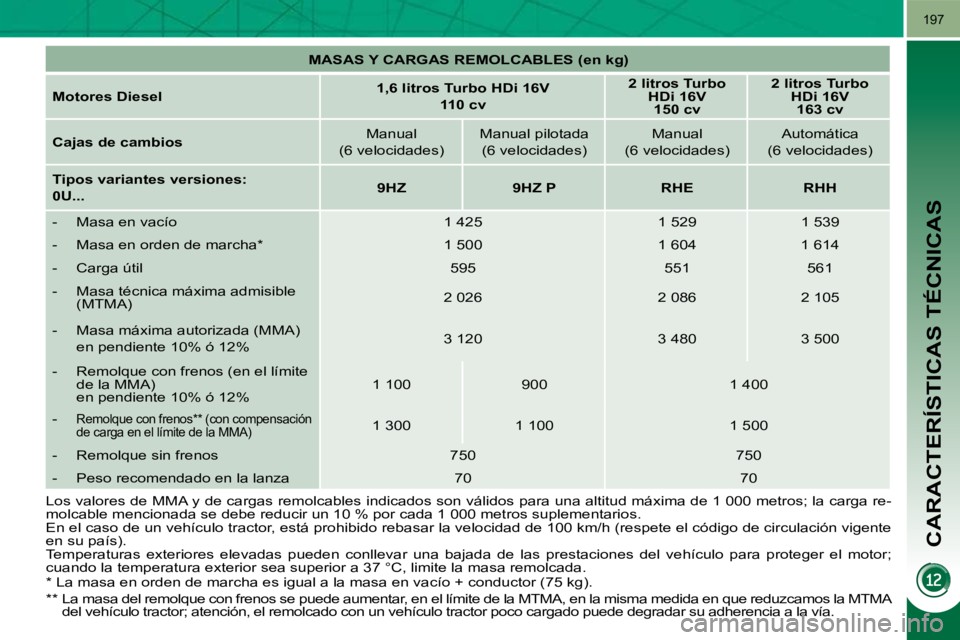

CARACTERÍSTICAS TÉCNICAS
197

MASAS Y CARGAS REMOLCABLES (en kg)

Motores Diesel
1,6 litros Turbo HDi 16V
110 cv
2 litros Turbo
HDi 16V 150 cv
2 litros Turbo
HDi 16V 163 cv

Cajas de cambios Manual
(6 velocidades) Manual pilotada
(6 velocidades) Manual
(6 velocidades) Automática
(6 velocidades)

Tipos variantes versiones:
0U...
9HZ 9HZ P RHE RHH
- Masa en vacío 1 425 1 529 1 539
- Masa en orden de marcha * 1 500 1 604 1 61 4
- Carga útil 595 551 561
- Masa técnica máxima admisible (MTMA) 2 026 2 086 2 105
- Masa máxima autorizada (MMA)
en pendiente 10% ó 12% 3 120 3 480 3 500
- Remolque con frenos (en el límite de la MMA)
en pendiente 10% ó 12% 1 100 900 1 400
-
Remolque con frenos ** (con compensación
de carga en el límite de la MMA) 1 300 1 100 1 500
- Remolque sin frenos 750 750
- Peso recomendado en la lanza 70 70
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10 % por cada 1 000 met ros suplementarios.
En el caso de un vehículo tractor, está prohibido rebasar la ve locidad de 100 km/h (respete el código de circulación vigente
en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada de las prestaciones del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
* La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
** La masa del remolque con frenos se puede au mentar, en el límite de la MTMA, en la misma medida en que reduzcamos la MTMA
del vehículo tractor; atención, el remolcado con un vehículo tractor poco cargado puede degradar su ad herencia a la vía.

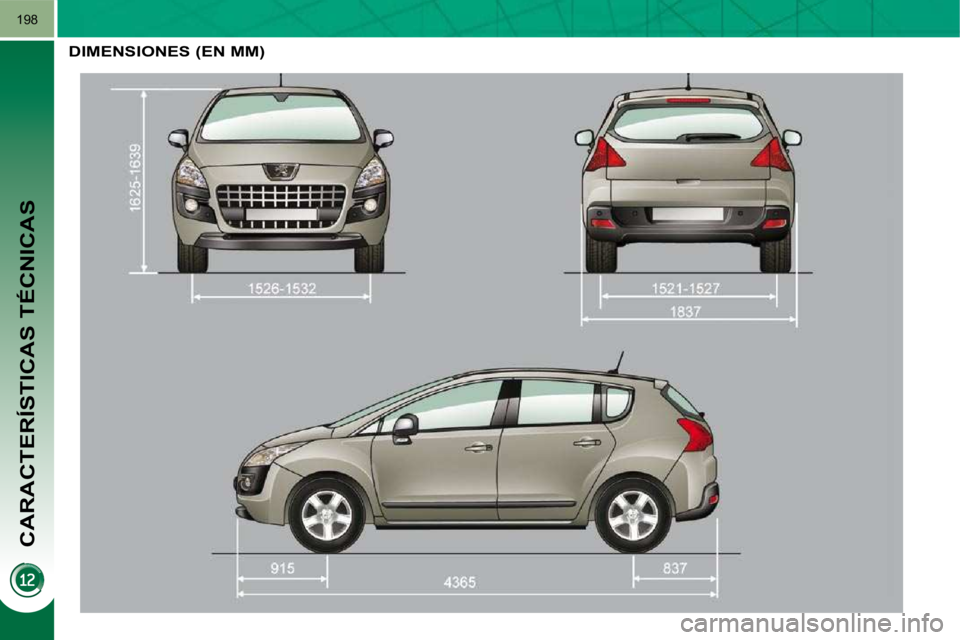

CARACTERÍSTICAS TÉCNICAS
198
DIMENSIONES (EN MM)

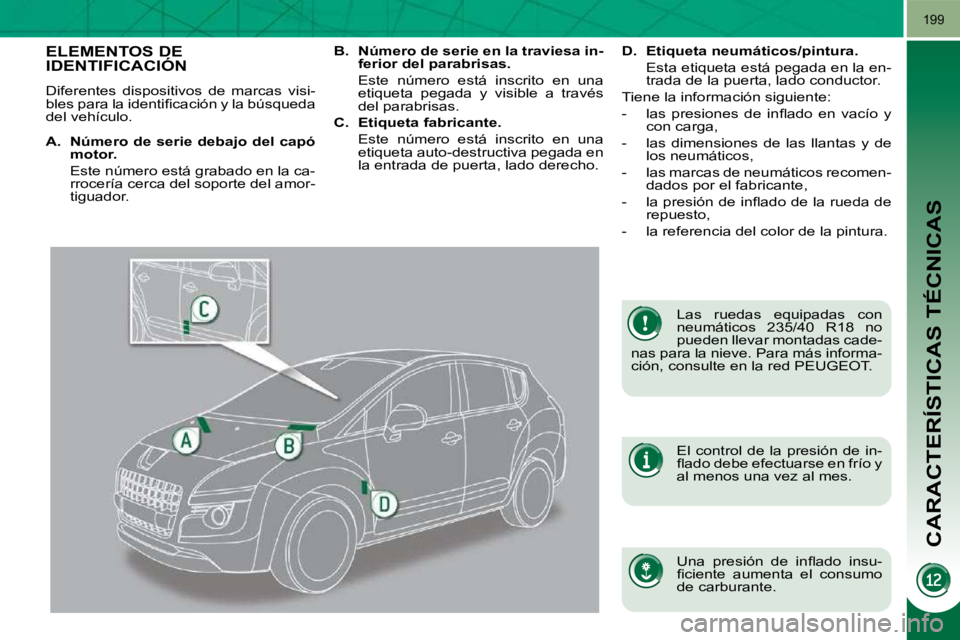

CARACTERÍSTICAS TÉCNICAS
199
ELEMENTOS DE IDENTIFICACIÓN
Diferentes dispositivos de marcas visi-
bles para la identifi cación y la búsqueda
del vehículo. Las ruedas equipadas con
neumáticos 235/40 R18 no
pueden llevar montadas cade-
nas para la nieve. Para más informa-
ción, consulte en la red PEUGEOT.
Una presión de infl ado insu-
fi ciente aumenta el consumo
de carburante.
El control de la presión de in-
fl ado debe efectuarse en frío y
al menos una vez al mes.

A. Número de serie debajo del capó
motor.
Este número está grabado en la ca- rrocería cerca del soporte del amor-
tiguador.
B. Número de serie en la traviesa in-
ferior del parabrisas.
Este número está inscrito en una etiqueta pegada y visible a través
del parabrisas.

C. Etiqueta fabricante.
Este número está inscrito en una etiqueta auto-destructiva pegada en
la entrada de puerta, lado derecho.
D. Etiqueta neumáticos/pintura.
Esta etiqueta está pegada en la en- trada de la puerta, lado conductor.
Tiene la información siguiente:
- las presiones de infl ado en vacío y con carga,
- las dimensiones de las llantas y de los neumáticos,
- las marcas de neumáticos recomen- dados por el fabricante,
- la presión de infl ado de la rueda de repuesto,
- la referencia del color de la pintura.

El WIP Com 3D está protegido de manera que sólo pueda funcionar en su vehículo. En caso de instalarlo en otro vehículo, consulte la red PEUGEOT para que le confi guren el sistema.
Ciertas funciones descritas en esta guía estarán disponibles en el transcurso del año.
WIP Com 3D
AUTORRADIO MULTIMEDIA/TELÉFONO BLUETOOTH
GPS EUROPA
ÍNDICE

204
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
1
10
2
3
4
612
9
7
8
115
TU
PQRS
0
*
1. Expulsión del disco.
2. RADIO: acceso al Menú radio. Señalización de la lista de las emisoras por orden alfabético (banda FM ) o de frecuencia (banda AM).
SOPORTES: acceso al Menú medios (CD audio, Disco duro, Dispositivo externo). Señalización de la lista de las pistas. Cambio de función.
NAV: acceso al Menú navegación y señalización de l os últimos destinos.
ESC: salir de la operación actual. Impulso largo: retorno a la pantalla principal.
TRAFFIC: acceso al Menú tráfi co (función detallada en los capítulos 02 y 10).
ADDR BOOK: acceso al Menú agenda de direcciones (f unción detallada en el capítulo 10).
SETUP: acceso al Menú "SETUP" (instalación) (función detallada en los capítulos 02 y 10). Impulso largo: cobertura GPS.
3. Reglajes audio (Balance/Fader, Grave/Agudo, Ecualizador...).
4. Reglaje del volumen sonoro. Impulso corto: activación silencio.
5. Búsqueda automática radio de frecuencia inferior. Selección de la canción del disco o MP3 anterior.
6. Búsqueda automática radio de frecuencia superior. Selección de la canción del disco o MP3 siguiente.
PRIMEROS PASOS
FONTAL WIP Com 3D
7. Pantalla normal o pantalla negra.
8. Selección de la indicación sucesiva a la pantalla "MAPA"/"NAV" (si navegación activada)/"TEL" (si conversaci ón en curso)/"RADIO" o "MEDIOS" en curso de reproducción.
9. DESCOLGAR: acceso al Menú teléfono. Conexión Bluetooth, aceptar una llamada entrante.
10. COLGAR: acceso al Menú teléfono. Colgar una llamada o rechazar una llamada entrante , conexión Bluetooth.
11. Teclado numérico del teléfono, preselección de 10 frecuencias de radio.
12. Reproductor tarjeta de memoria SD.
Impulso corto: borra el último carácter.
Impulso largo: activa el control por voz.
