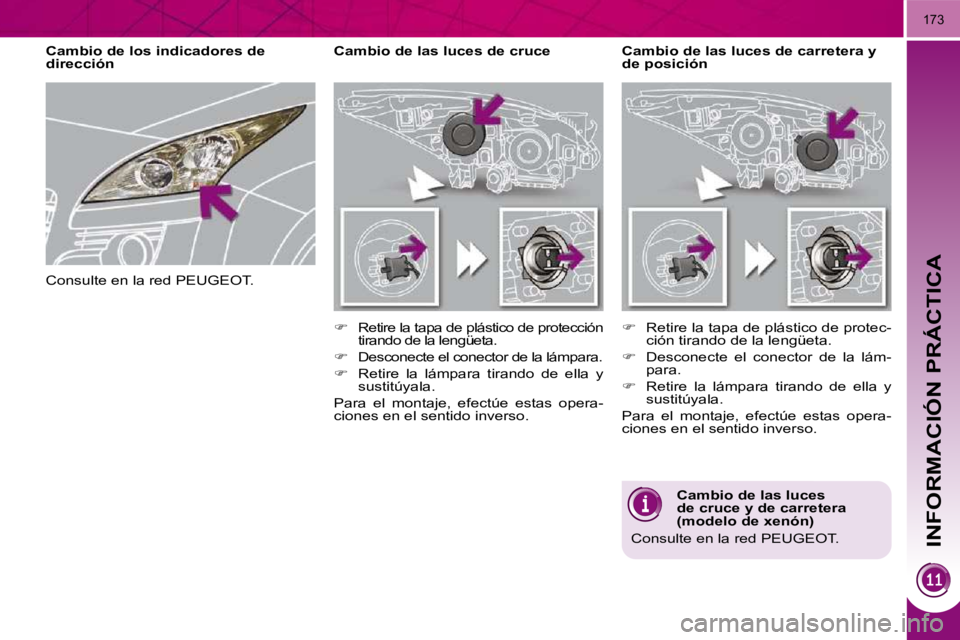

2009.5. PEUGEOT 3008 Manual del propietario (in Spanish)

INFORMACIÓN PRÁCTICA
173
Cambio de las luces de carretera y
de posición
Cambio de las luces de cruce

 Retire la tapa de plástico de protección
tirando de la lengüeta.

 Desconecte el conector de la lámpara.

 Retire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
 Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

 Desconecte el conector de la lám-
para.

 Retire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces
de cruce y de carretera
(modelo de xenón)
Consulte en la red PEUGEOT.
Cambio de los indicadores de
dirección
Consulte en la red PEUGEOT.

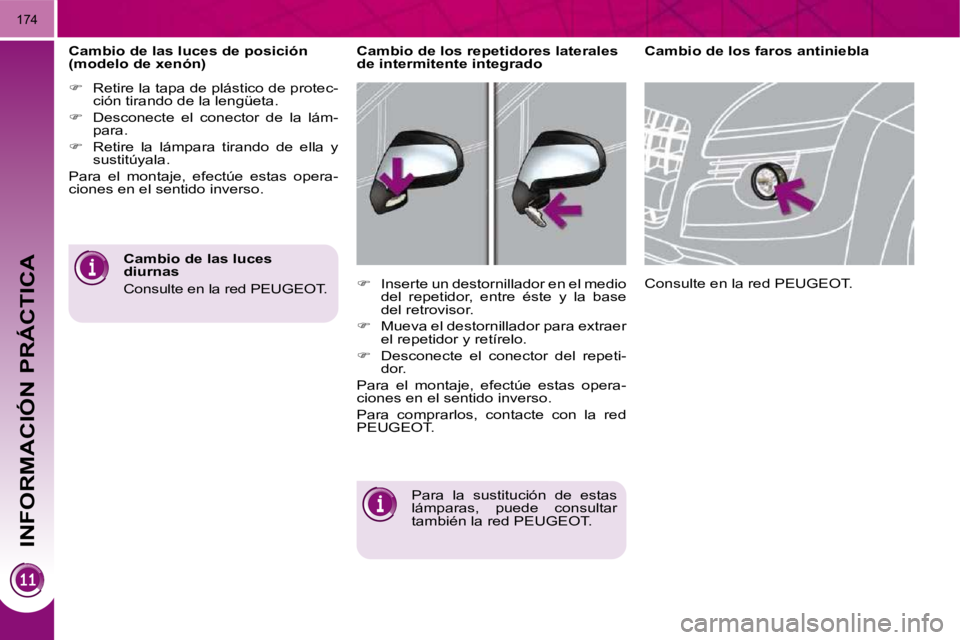

INFORMACIÓN PRÁCTICA
174
Cambio de las luces de posición
(modelo de xenón)

 Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

 Desconecte el conector de la lám-
para.

 Retire la lámpara tirando de ella y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso. Cambio de los faros antiniebla
Para la sustitución de estas
lámparas, puede consultar
también la red PEUGEOT. Consulte en la red PEUGEOT.

 Inserte un destornillador en el medio
del repetidor, entre éste y la base
del retrovisor.

 Mueva el destornillador para extraer
el repetidor y retírelo.

 Desconecte el conector del repeti-
dor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlos, contacte con la red
PEUGEOT.
Cambio de los repetidores laterales
de intermitente integrado
Cambio de las luces
diurnas
Consulte en la red PEUGEOT.

INFORMACIÓN PRÁCTICA
175
Luces traseras

1. Luces de stop/de posición
(P21-5 W).

2. Luces de marcha atrás (P21 W).

3. Indicadores de dirección
(PY21 W-21 W).

4. Luces de posición (P5-5 W).

5. Luces antiniebla (P21 W). Cambio de las luces de stop/
posición, marcha atrás e
intermitentes

 Pulse en las seis lengüetas y retire
el porta-lámpara.

 Retire el cubre de plástico.

 Retire las dos tuercas de fi jación del
piloto.

 Quite con precaución el piloto desde
el exterior.

 Desconecte el conector del piloto.

 Gire un cuarto de vuelta la lámpara
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.

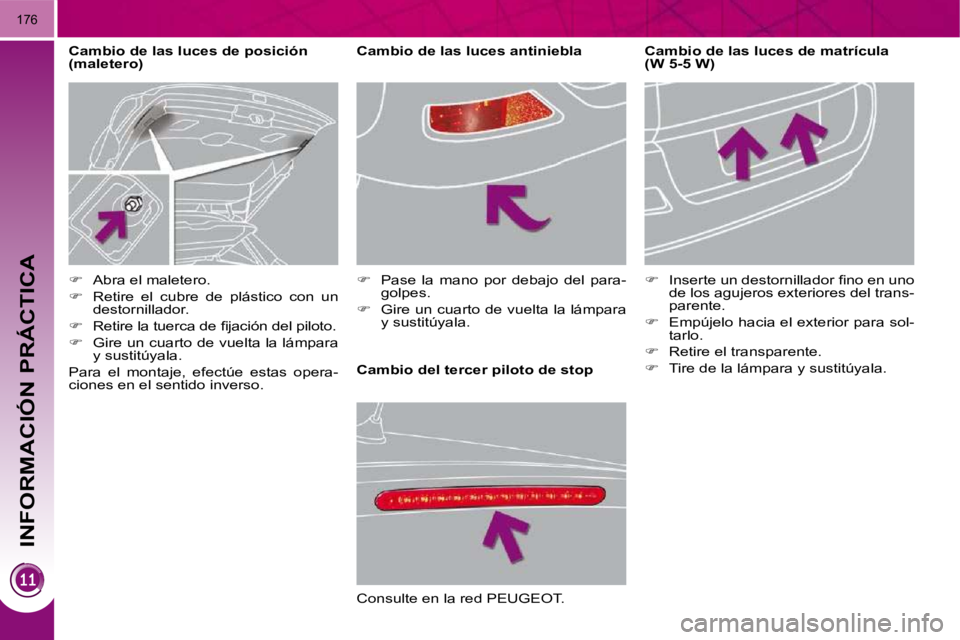

INFORMACIÓN PRÁCTICA
176
Cambio del tercer piloto de stop Cambio de las luces de matrícula
(W 5-5 W)

 Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.

 Empújelo hacia el exterior para sol-
tarlo.

 Retire el transparente.

 Tire de la lámpara y sustitúyala.
Cambio de las luces de posición
(maletero)
Cambio de las luces antiniebla

 Abra el maletero.

 Retire el cubre de plástico con un
destornillador.

 Retire la tuerca de fi jación del piloto.

 Gire un cuarto de vuelta la lámpara
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
 Pase la mano por debajo del para-
golpes.

 Gire un cuarto de vuelta la lámpara
y sustitúyala.
Consulte en la red PEUGEOT.

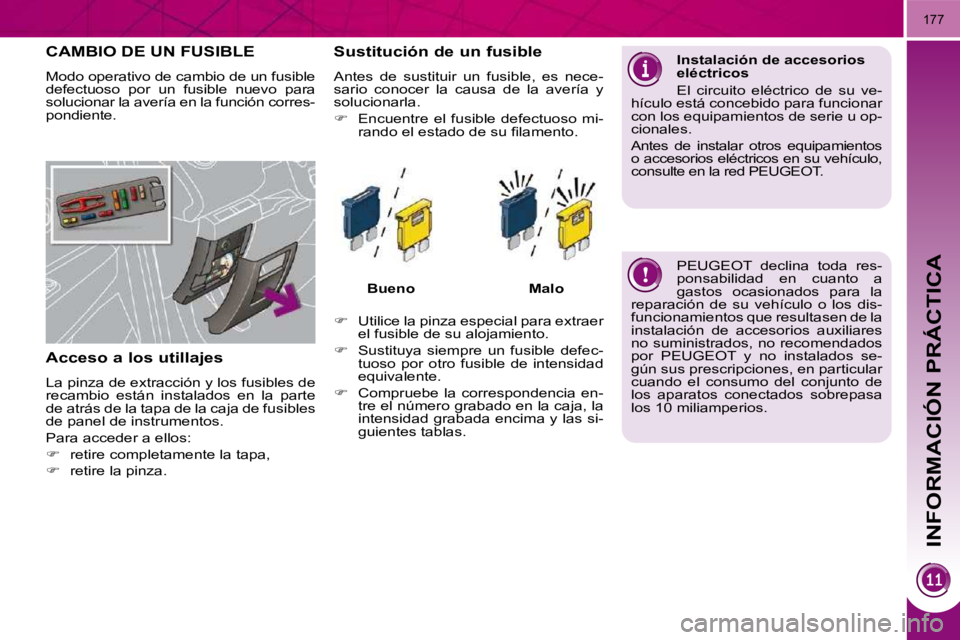

INFORMACIÓN PRÁCTICA
177
PEUGEOT declina toda res-
ponsabilidad en cuanto a
gastos ocasionados para la
reparación de su vehículo o los dis-
funcionamientos que resultasen de la
instalación de accesorios auxiliares
no suministrados, no recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particular
cuando el consumo del conjunto de
los aparatos conectados sobrepasa
los 10 miliamperios. Instalación de accesorios
eléctricos
El circuito eléctrico de su ve-
hículo está concebido para funcionar
con los equipamientos de serie u op-
cionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehículo,
consulte en la red PEUGEOT.
CAMBIO DE UN FUSIBLE
Modo operativo de cambio de un fusible
defectuoso por un fusible nuevo para
solucionar la avería en la función corres-
pondiente.
Acceso a los utillajes
La pinza de extracción y los fusibles de
recambio están instalados en la parte
de atrás de la tapa de la caja de fusibles
de panel de instrumentos.
Para acceder a ellos:

 retire completamente la tapa,

 retire la pinza. Sustitución de un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.

 Encuentre el fusible defectuoso mi-
rando el estado de su fi lamento.

 Utilice la pinza especial para extraer
el fusible de su alojamiento.

 Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente.

 Compruebe la correspondencia en-
tre el número grabado en la caja, la
intensidad grabada encima y las si-
guientes tablas.
Bueno Malo

INFORMACIÓN PRÁCTICA

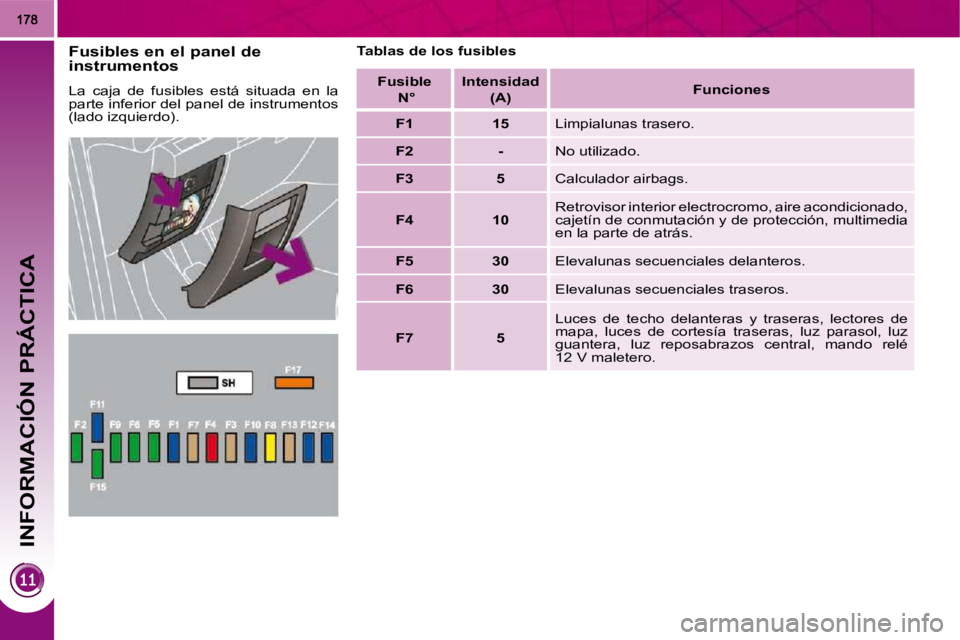

Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
(lado izquierdo). Tablas de los fusibles
Fusible N° Intensidad
(A)
Funciones

F1 15 Limpialunas trasero.

F2 - No utilizado.

F3 5 Calculador airbags.

F4 10 Retrovisor interior electrocromo, aire acondicionado,
cajetín de conmutación y de protección, multimedia
en la parte de atrás.

F5 30 Elevalunas secuenciales delanteros.

F6 30 Elevalunas secuenciales traseros.

F7 5 Luces de techo delanteras y traseras, lectores de
mapa, luces de cortesía traseras, luz parasol, luz
guantera, luz reposabrazos central, mando relé
12 V maletero.

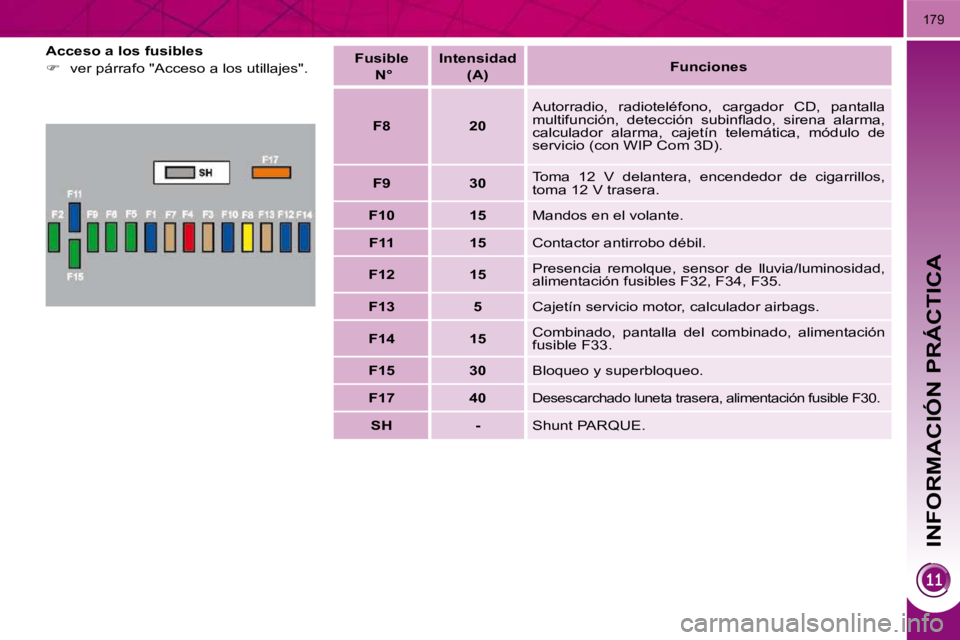

INFORMACIÓN PRÁCTICA
179
Acceso a los fusibles

 ver párrafo "Acceso a los utillajes". Fusible

N° Intensidad
(A)
Funciones

F8 20 Autorradio, radioteléfono, cargador CD, pantalla
multifunción, detección subinfl ado, sirena alarma,
calculador alarma, cajetín telemática, módulo de
servicio (con WIP Com 3D).

F9 30 Toma 12 V delantera, encendedor de cigarrillos,
toma 12 V trasera.

F10 15 Mandos en el volante.

F11 15 Contactor antirrobo débil.

F12 15 Presencia remolque, sensor de lluvia/luminosidad,
alimentación fusibles F32, F34, F35.

F13 5 Cajetín servicio motor, calculador airbags.

F14 15 Combinado, pantalla del combinado, alimentación
fusible F33.

F15 30 Bloqueo y superbloqueo.

F17 40
Desescarchado luneta trasera, alimentación fusible F30.

SH - Shunt PARQUE.

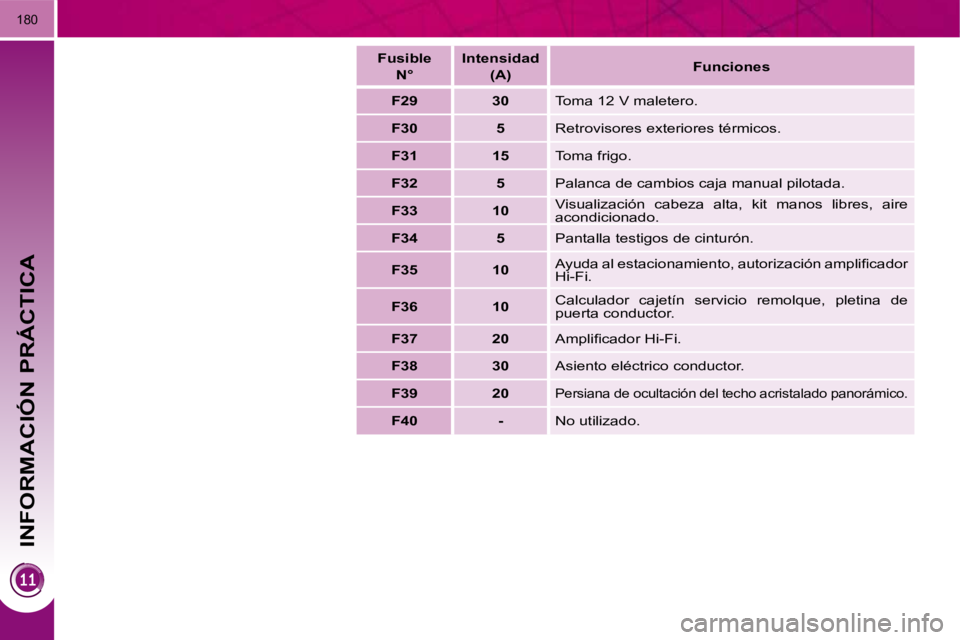

INFORMACIÓN PRÁCTICA
180

Fusible
N°
Intensidad
(A)
Funciones

F29 30 Toma 12 V maletero.

F30 5 Retrovisores exteriores térmicos.

F31 15 Toma frigo.

F32 5 Palanca de cambios caja manual pilotada.

F33 10 Visualización cabeza alta, kit manos libres, aire
acondicionado.

F34 5 Pantalla testigos de cinturón.

F35 10 Ayuda al estacionamiento, autorización amplifi cador
Hi-Fi.

F36 10 Calculador cajetín servicio remolque, pletina de
puerta conductor.

F37 20 Amplifi cador Hi-Fi.

F38 30 Asiento eléctrico conductor.

F39 20
Persiana de ocultación del techo acristalado panor ámico.

F40 - No utilizado.
