2008 YAMAHA MAJESTY 125 Instructieboekje (in Dutch)

elektrisch systeem en mogelijk
brandgevaar te vermijden.
3. Draai de contactsleutel in“f”
en schakel het betreffende elek-
trische circuit in om te zien of de
apparatuur werkt.
4. Als de zekering direct opnieuw
doorbrandt, vraag dan een
Yamaha dealer het elektrisch
systeem te controleren.
DAUS1371
Koplampgloeilamp
vervangen
De koplampen op dit model hebben
halogeen gloeilampen. Vervang een
koplampgloeilamp als volgt als deze
is doorgebrand.
Koplampgloeilamp voor dimlicht
vervangen
1. Verwijder het paneel A. (Zie pagi-
na 6-6.)
1. Gloeilampkap
2. Verwijder de gloeilampkap.
1. Koplampstekker
3. Maak de koplampstekker los.
1. Gloeilamphouder
4. Haak de gloeilamphouder los en
verwijder dan de defecte gloei-
lamp.
1
1
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
5D8-F819D-D0.qxd 2/6/07 10:32 Página 65

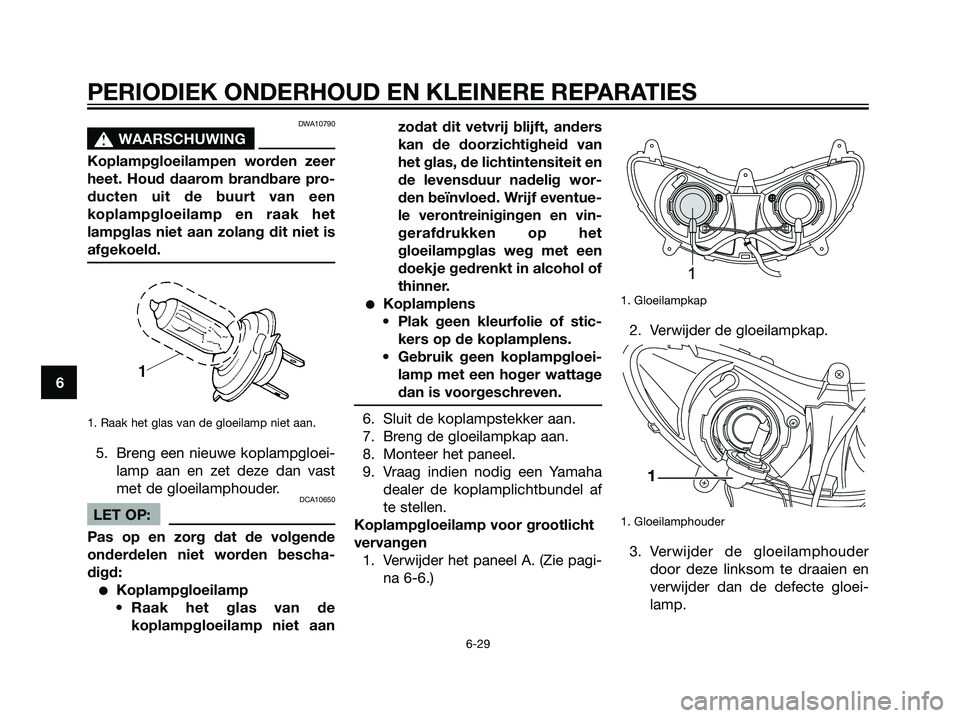

DWA10790
s s
WAARSCHUWING
Koplampgloeilampen worden zeer
heet. Houd daarom brandbare pro-
ducten uit de buurt van een
koplampgloeilamp en raak het
lampglas niet aan zolang dit niet is
afgekoeld.
1. Raak het glas van de gloeilamp niet aan.
5. Breng een nieuwe koplampgloei-
lamp aan en zet deze dan vast
met de gloeilamphouder.
DCA10650
LET OP:
Pas op en zorg dat de volgende
onderdelen niet worden bescha-
digd:
Koplampgloeilamp
• Raak het glas van de
koplampgloeilamp niet aanzodat dit vetvrij blijft, anders
kan de doorzichtigheid van
het glas, de lichtintensiteit en
de levensduur nadelig wor-
den beïnvloed. Wrijf eventue-
le verontreinigingen en vin-
gerafdrukken op het
gloeilampglas weg met een
doekje gedrenkt in alcohol of
thinner.
Koplamplens
• Plak geen kleurfolie of stic-
kers op de koplamplens.
• Gebruik geen koplampgloei-
lamp met een hoger wattage
dan is voorgeschreven.
6. Sluit de koplampstekker aan.
7. Breng de gloeilampkap aan.
8. Monteer het paneel.
9. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af
te stellen.
Koplampgloeilamp voor grootlicht
vervangen
1. Verwijder het paneel A. (Zie pagi-
na 6-6.)
1. Gloeilampkap
2. Verwijder de gloeilampkap.
1. Gloeilamphouder
3. Verwijder de gloeilamphouder
door deze linksom te draaien en
verwijder dan de defecte gloei-
lamp.
1
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
5D8-F819D-D0.qxd 2/6/07 10:32 Página 66

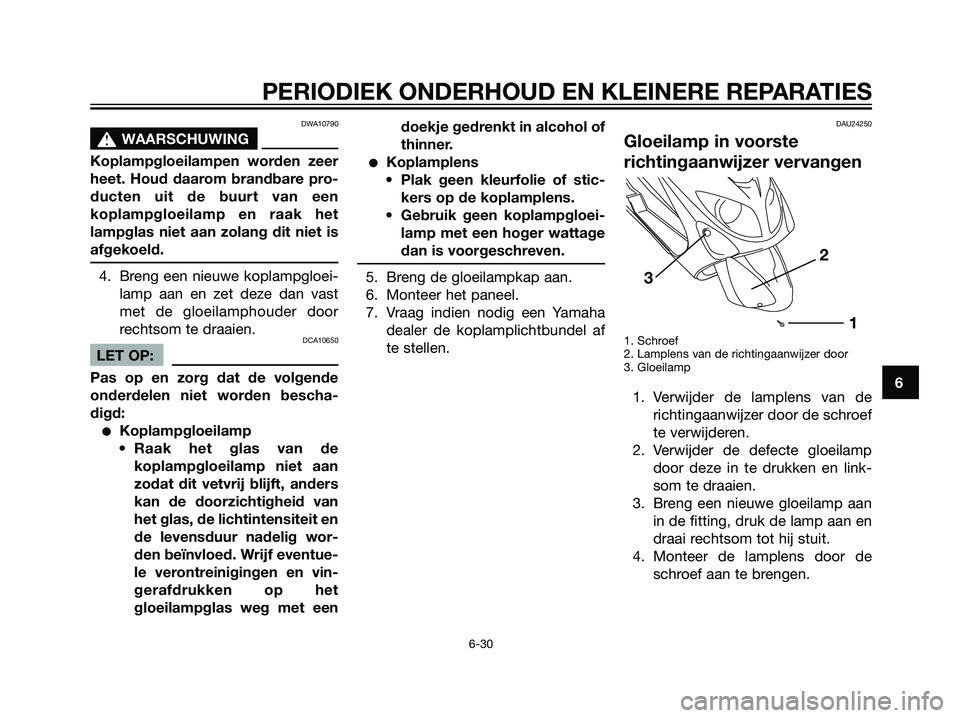

DWA10790
s s
WAARSCHUWING
Koplampgloeilampen worden zeer
heet. Houd daarom brandbare pro-
ducten uit de buurt van een
koplampgloeilamp en raak het
lampglas niet aan zolang dit niet is
afgekoeld.
4. Breng een nieuwe koplampgloei-
lamp aan en zet deze dan vast
met de gloeilamphouder door
rechtsom te draaien.
DCA10650
LET OP:
Pas op en zorg dat de volgende
onderdelen niet worden bescha-
digd:
Koplampgloeilamp
• Raak het glas van de
koplampgloeilamp niet aan
zodat dit vetvrij blijft, anders
kan de doorzichtigheid van
het glas, de lichtintensiteit en
de levensduur nadelig wor-
den beïnvloed. Wrijf eventue-
le verontreinigingen en vin-
gerafdrukken op het
gloeilampglas weg met eendoekje gedrenkt in alcohol of
thinner.
Koplamplens
• Plak geen kleurfolie of stic-
kers op de koplamplens.
• Gebruik geen koplampgloei-
lamp met een hoger wattage
dan is voorgeschreven.
5. Breng de gloeilampkap aan.
6. Monteer het paneel.
7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af
te stellen.
DAU24250
Gloeilamp in voorste
richtingaanwijzer vervangen
1. Schroef
2. Lamplens van de richtingaanwijzer door
3. Gloeilamp
1. Verwijder de lamplens van de
richtingaanwijzer door de schroef
te verwijderen.
2. Verwijder de defecte gloeilamp
door deze in te drukken en link-
som te draaien.
3. Breng een nieuwe gloeilamp aan
in de fitting, druk de lamp aan en
draai rechtsom tot hij stuit.
4. Monteer de lamplens door de
schroef aan te brengen.
1 2
3
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
5D8-F819D-D0.qxd 2/6/07 10:32 Página 67

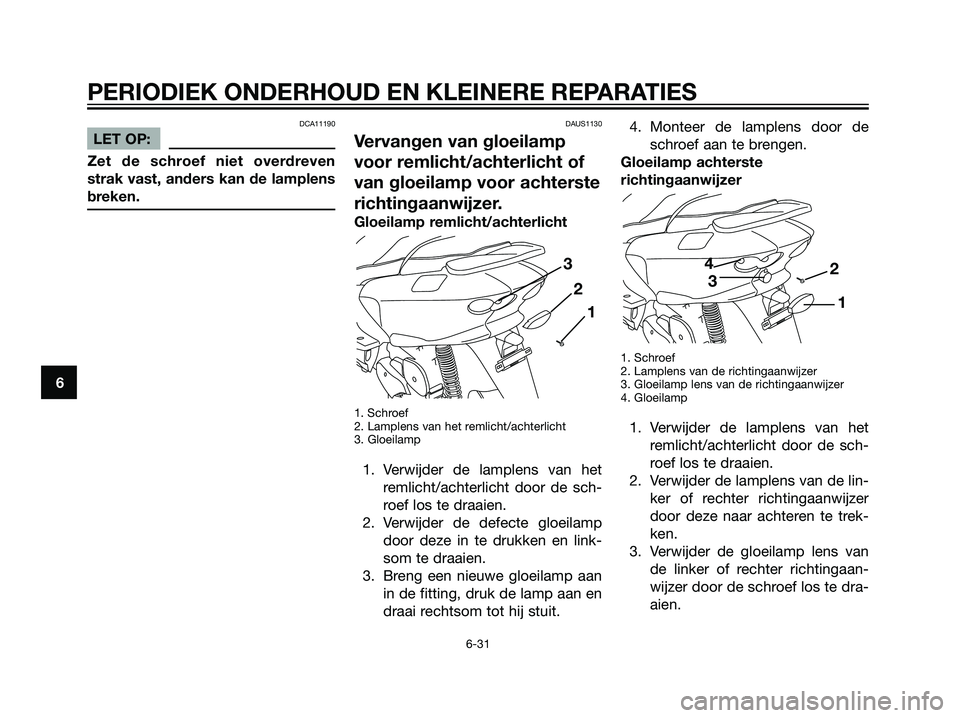

DCA11190
LET OP:
Zet de schroef niet overdreven
strak vast, anders kan de lamplens
breken.
DAUS1130
Vervangen van gloeilamp
voor remlicht/achterlicht of
van gloeilamp voor achterste
richtingaanwijzer.
Gloeilamp remlicht/achterlicht
1. Schroef
2. Lamplens van het remlicht/achterlicht
3. Gloeilamp
1. Verwijder de lamplens van het
remlicht/achterlicht door de sch-
roef los te draaien.
2. Verwijder de defecte gloeilamp
door deze in te drukken en link-
som te draaien.
3. Breng een nieuwe gloeilamp aan
in de fitting, druk de lamp aan en
draai rechtsom tot hij stuit.4. Monteer de lamplens door de
schroef aan te brengen.
Gloeilamp achterste
richtingaanwijzer
1. Schroef
2. Lamplens van de richtingaanwijzer
3. Gloeilamp lens van de richtingaanwijzer
4. Gloeilamp
1. Verwijder de lamplens van het
remlicht/achterlicht door de sch-
roef los te draaien.
2. Verwijder de lamplens van de lin-
ker of rechter richtingaanwijzer
door deze naar achteren te trek-
ken.
3. Verwijder de gloeilamp lens van
de linker of rechter richtingaan-
wijzer door de schroef los te dra-
aien.
1 2
3 41 2 3
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
5D8-F819D-D0.qxd 2/6/07 10:32 Página 68

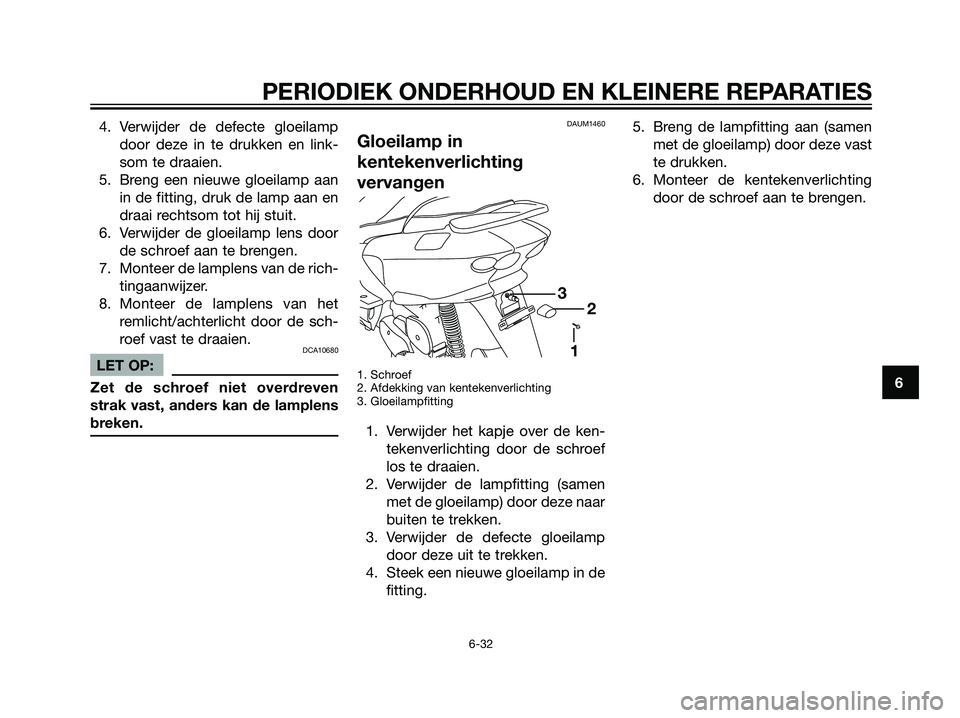

4. Verwijder de defecte gloeilamp
door deze in te drukken en link-
som te draaien.
5. Breng een nieuwe gloeilamp aan
in de fitting, druk de lamp aan en
draai rechtsom tot hij stuit.
6. Verwijder de gloeilamp lens door
de schroef aan te brengen.
7. Monteer de lamplens van de rich-
tingaanwijzer.
8. Monteer de lamplens van het
remlicht/achterlicht door de sch-
roef vast te draaien.
DCA10680
LET OP:
Zet de schroef niet overdreven
strak vast, anders kan de lamplens
breken.
DAUM1460
Gloeilamp in
kentekenverlichting
vervangen
1. Schroef
2. Afdekking van kentekenverlichting
3. Gloeilampfitting
1. Verwijder het kapje over de ken-
tekenverlichting door de schroef
los te draaien.
2. Verwijder de lampfitting (samen
met de gloeilamp) door deze naar
buiten te trekken.
3. Verwijder de defecte gloeilamp
door deze uit te trekken.
4. Steek een nieuwe gloeilamp in de
fitting.5. Breng de lampfitting aan (samen
met de gloeilamp) door deze vast
te drukken.
6. Monteer de kentekenverlichting
door de schroef aan te brengen.
12 3
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
5D8-F819D-D0.qxd 2/6/07 10:32 Página 69

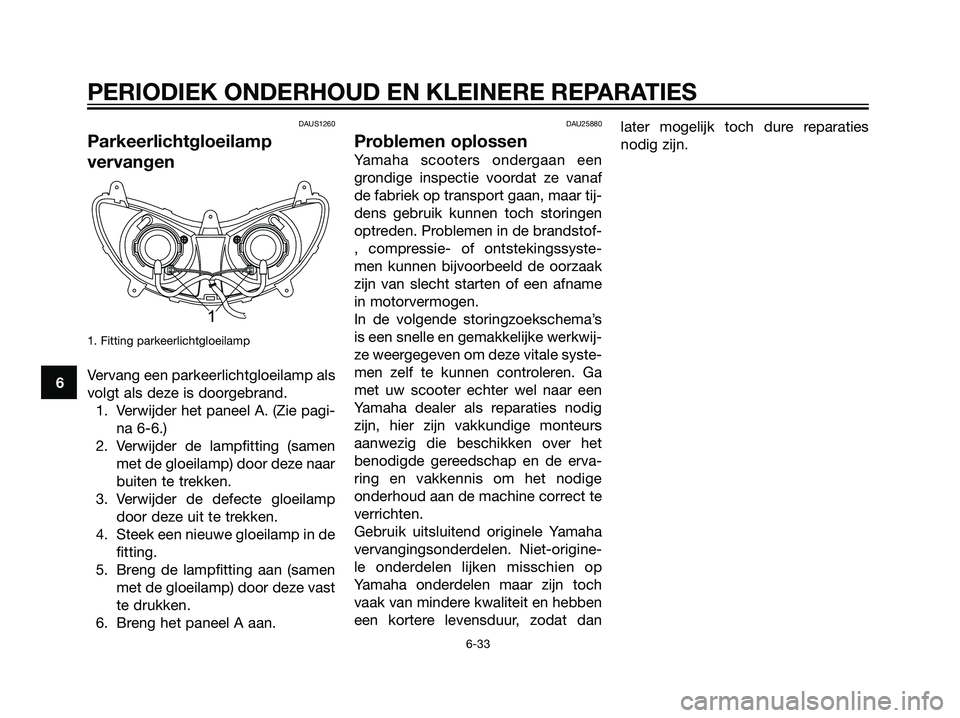

DAUS1260
Parkeerlichtgloeilamp
vervangen
1. Fitting parkeerlichtgloeilamp
Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder het paneel A. (Zie pagi-
na 6-6.)
2. Verwijder de lampfitting (samen
met de gloeilamp) door deze naar
buiten te trekken.
3. Verwijder de defecte gloeilamp
door deze uit te trekken.
4. Steek een nieuwe gloeilamp in de
fitting.
5. Breng de lampfitting aan (samen
met de gloeilamp) door deze vast
te drukken.
6. Breng het paneel A aan.
DAU25880
Problemen oplossen
Yamaha scooters ondergaan een
grondige inspectie voordat ze vanaf
de fabriek op transport gaan, maar tij-
dens gebruik kunnen toch storingen
optreden. Problemen in de brandstof-
, compressie- of ontstekingssyste-
men kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname
in motorvermogen.
In de volgende storingzoekschema’s
is een snelle en gemakkelijke werkwij-
ze weergegeven om deze vitale syste-
men zelf te kunnen controleren. Ga
met uw scooter echter wel naar een
Yamaha dealer als reparaties nodig
zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het
benodigde gereedschap en de erva-
ring en vakkennis om het nodige
onderhoud aan de machine correct te
verrichten.
Gebruik uitsluitend originele Yamaha
vervangingsonderdelen. Niet-origine-
le onderdelen lijken misschien op
Yamaha onderdelen maar zijn toch
vaak van mindere kwaliteit en hebben
een kortere levensduur, zodat danlater mogelijk toch dure reparaties
nodig zijn.
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
5D8-F819D-D0.qxd 2/6/07 10:32 Página 70

6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-34

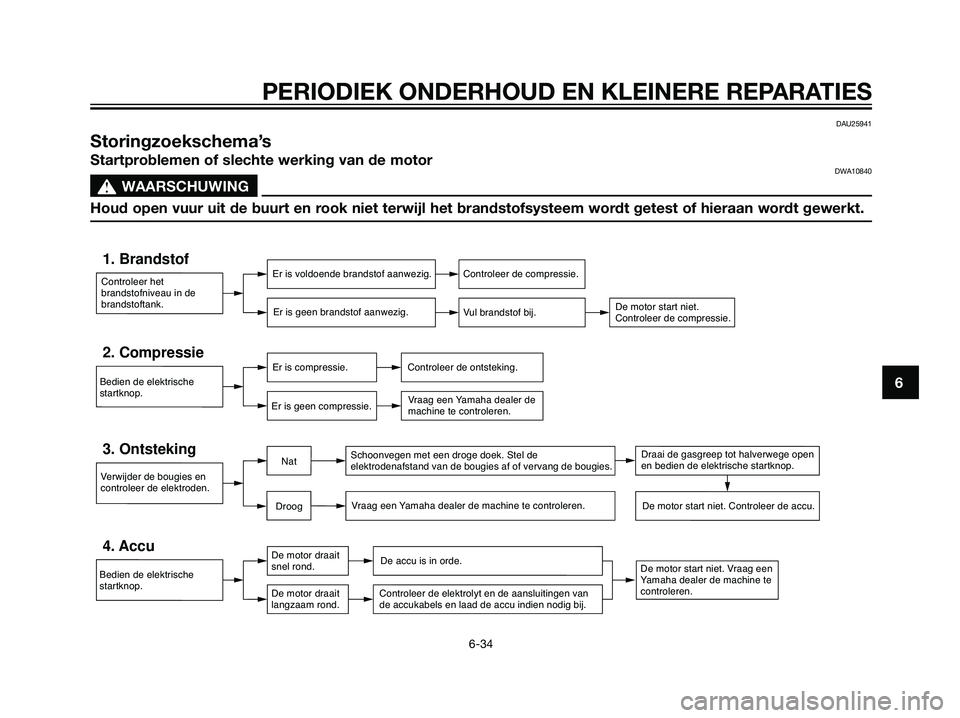

DAU25941
Storingzoekschema’s
Startproblemen of slechte werking van de motorDWA10840
s s
WAARSCHUWING
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.
1. BrandstofEr is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.
2. CompressieEr is compressie.
Er is geen compressie.Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.
3. OntstekingSchoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.
4. AccuDe motor draait
snel rond.
De motor draait
langzaam rond.De accu is in orde.
Controleer de elektrolyt en de aansluitingen van
de accukabels en laad de accu indien nodig bij.
Droog
NatDraai de gasgreep tot halverwege open
en bedien de elektrische startknop.
5D8-F819D-D0.qxd 2/6/07 10:32 Página 71

6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-35
Oververhitte motorDWA10400
s s
WAARSCHUWING
Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete
vloeistof en stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor
is afgekoeld.
Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek,
aan over de radiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige
druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de
dop.
Wacht tot de
motor is afgekoeld.Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.
Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
OPMERKING:
Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door
de voorgeschreven koelvloeistof worden vervangen.
