3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
4. Druk twee seconden op de
“TRIP”-toets. Het eerste cijfer
van de minutenaanduiding zal
gaan knipperen.
5. Druk op de “TRIP”-toets om het
eerste cijfer van de minutenaan-
duiding in te stellen.
6. Druk nog eens twee seconden op
de “TRIP”-toets. Het tweede cij-
fer van de minutenaanduiding zal
gaan knipperen.
7. Druk op de “TRIP”-toets om het
tweede cijfer van de minutenaan-
duiding in te stellen.
8. Druk twee seconden op de
“TRIP”-toets om de klok in te ste-
llen.DAU12331
Antidiefstal-alarmsysteem
(optie)
Dit model kan door een Yamaha dea-
ler worden uitgerust met een optione-
el antidiefstal-alarmsysteem. Neem
contact op met een Yamaha dealer
voor nadere informatie.
HAU12347
Stuurschakelaars
1. Dimlichtschakelaar “j/k”
2. Richtingaanwijzerschakelaar “c/d”
3. Claxonschakelaar “a”
1. Startknop
“ ”2. Schakelaar alarmverlichting “g”
1
2
1
2
3
Total/Trip
TOTAL TRIP
5D8-F819D-D0.qxd 2/6/07 10:32 Página 20
DAU21401

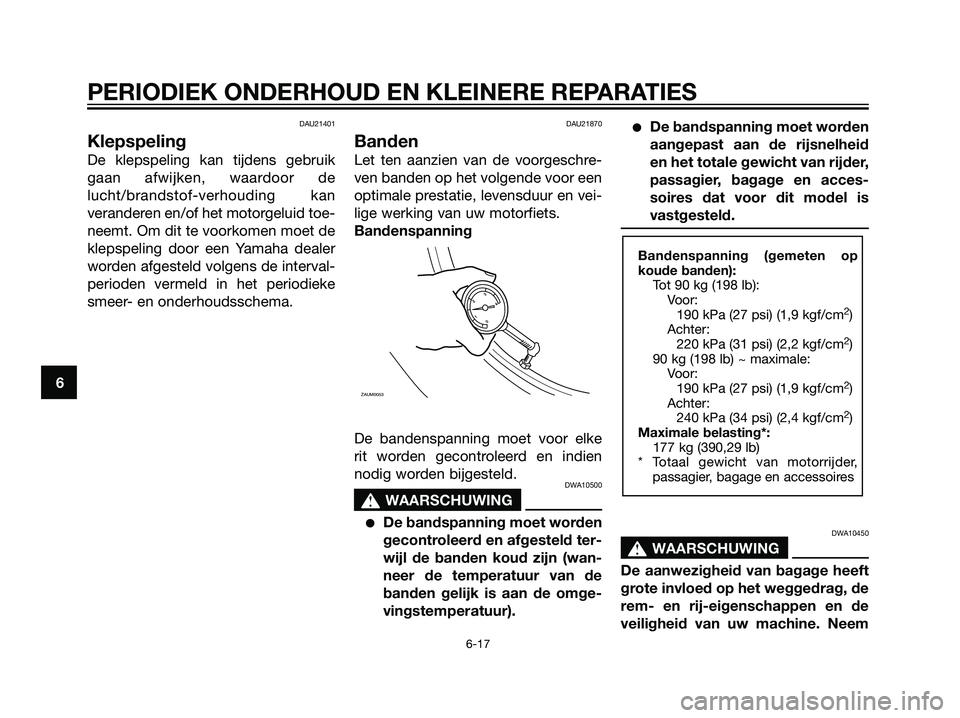

Klepspeling
De klepspeling kan tijdens gebruik
gaan afwijken, waardoor de
lucht/brandstof-verhouding kan
veranderen en/of het motorgeluid toe-
neemt. Om dit te voorkomen moet de
klepspeling door een Yamaha dealer
worden afgesteld volgens de interval-
perioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21870
Banden
Let ten aanzien van de voorgeschre-
ven banden op het volgende voor een
optimale prestatie, levensduur en vei-
lige werking van uw motorfiets.
Bandenspanning
De bandenspanning moet voor elke
rit worden gecontroleerd en indien
nodig worden bijgesteld.
DWA10500
s s
WAARSCHUWING
De bandspanning moet worden
gecontroleerd en afgesteld ter-
wijl de banden koud zijn (wan-
neer de temperatuur van de
banden gelijk is aan de omge-
vingstemperatuur).
De bandspanning moet worden
aangepast aan de rijsnelheid
en het totale gewicht van rijder,
passagier, bagage en acces-
soires dat voor dit model is
vastgesteld.
DWA10450
s s
WAARSCHUWING
De aanwezigheid van bagage heeft
grote invloed op het weggedrag, de
rem- en rij-eigenschappen en de
veiligheid van uw machine. Neem
Bandenspanning (gemeten op
koude banden):
Tot 90 kg (198 lb):
Voor:
190 kPa (27 psi) (1,9 kgf/cm
2)
Achter:
220 kPa (31 psi) (2,2 kgf/cm
2)
90 kg (198 lb) ~ maximale:
Voor:
190 kPa (27 psi) (1,9 kgf/cm
2)
Achter:
240 kPa (34 psi) (2,4 kgf/cm
2)
Maximale belasting*:
177 kg (390,29 lb)
* Totaal gewicht van motorrijder,
passagier, bagage en accessoires
ZAUM00536
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
5D8-F819D-D0.qxd 2/6/07 10:32 Página 54

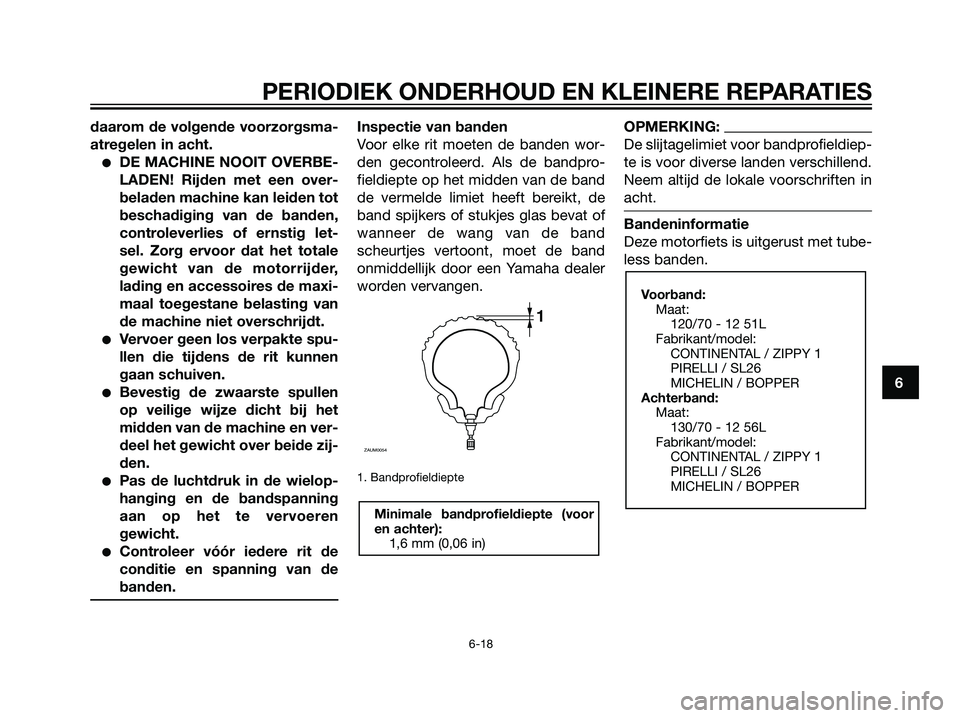

daarom de volgende voorzorgsma-
atregelen in acht.
DE MACHINE NOOIT OVERBE-
LADEN! Rijden met een over-
beladen machine kan leiden tot
beschadiging van de banden,
controleverlies of ernstig let-
sel. Zorg ervoor dat het totale
gewicht van de motorrijder,
lading en accessoires de maxi-
maal toegestane belasting van
de machine niet overschrijdt.
Vervoer geen los verpakte spu-
llen die tijdens de rit kunnen
gaan schuiven.
Bevestig de zwaarste spullen
op veilige wijze dicht bij het
midden van de machine en ver-
deel het gewicht over beide zij-
den.
Pas de luchtdruk in de wielop-
hanging en de bandspanning
aan op het te vervoeren
gewicht.
Controleer vóór iedere rit de
conditie en spanning van de
banden.
Inspectie van banden
Voor elke rit moeten de banden wor-
den gecontroleerd. Als de bandpro-
fieldiepte op het midden van de band
de vermelde limiet heeft bereikt, de
band spijkers of stukjes glas bevat of
wanneer de wang van de band
scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer
worden vervangen.
1. Bandprofieldiepte
OPMERKING:
De slijtagelimiet voor bandprofieldiep-
te is voor diverse landen verschillend.
Neem altijd de lokale voorschriften in
acht.
Bandeninformatie
Deze motorfiets is uitgerust met tube-
less banden.
Voorband:
Maat:
120/70 - 12 51L
Fabrikant/model:
CONTINENTAL / ZIPPY 1
PIRELLI / SL26
MICHELIN / BOPPER
Achterband:
Maat:
130/70 - 12 56L
Fabrikant/model:
CONTINENTAL / ZIPPY 1
PIRELLI / SL26
MICHELIN / BOPPER
Minimale bandprofieldiepte (voor
en achter):
1,6 mm (0,06 in)
1
ZAUM0054
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
5D8-F819D-D0.qxd 2/6/07 10:32 Página 55
