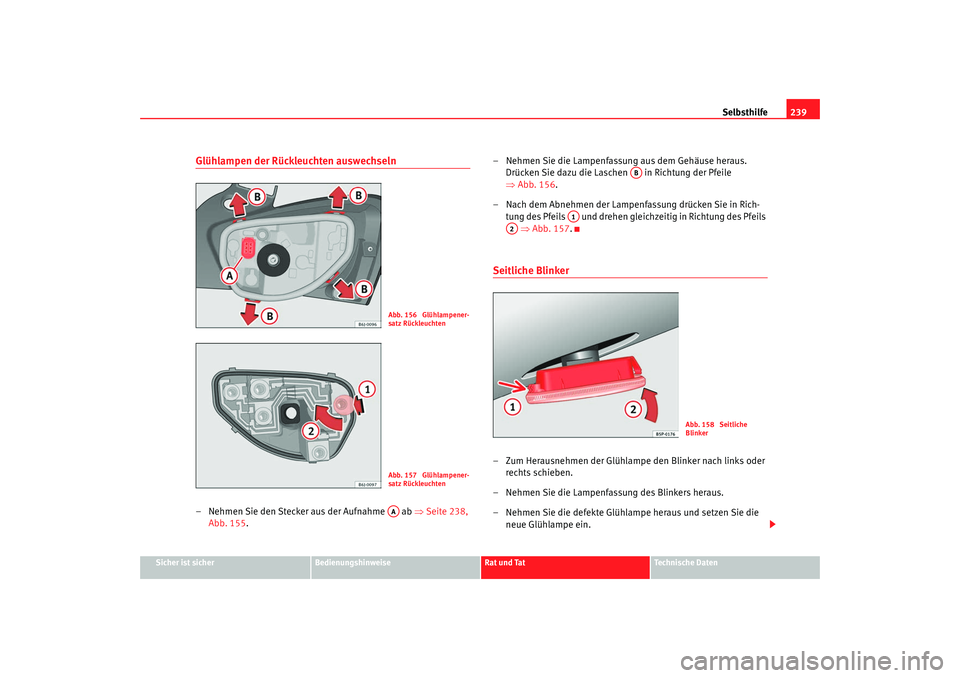

Glühlampen der Rückleuchten auswechseln– Nehmen Sie den Stecker aus der Aufnahme ab ⇒Seite 238,
Abb. 155 . – Nehmen Sie die Lampenfassung aus dem Gehäuse heraus.
Drücken Sie dazu die Laschen in Richtung der Pfeile
⇒Abb. 156 .
– Nach dem Abnehmen der Lampen fassung drücken Sie in Rich-
tung des Pfeils und drehen gleichzeitig in Richtung des Pfeils ⇒ Abb. 157 .
Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie die Lampenfassung des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und setzen Sie die neue Glühlampe ein.
Abb. 156 Glühlampener-
satz RückleuchtenAbb. 157 Glühlampener-
satz RückleuchtenAA
AB
A1
A2
Abb. 158 Seitliche
Blinker
Ibiza250_aleman Seite 239 Dienstag, 5. August 2008 11:27 11

Selbsthilfe
240
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Den Blinker durch Einrasten der Halterungen ⇒Seite 239,
Abb. 158 zuerst in die Aufnahme in der Karosserie und anschlie-
ßend den Blinker in Richtung von Pfeil ⇒Seite 239, Abb. 158
einsetzen.Kennzeichenbeleuchtung – Das flache Ende eines Schraubendrehers in den vorhandenen Spalt einsetzen und das Licht abnehmen.
– Drehen Sie die Lampenfassung vollständig heraus.
– Ersetzen Sie die Glühlampe.
– Drehen Sie die Lampenfassung wieder vollständig ein.
– Bringen Sie die Leuchte an ihrer Stelle an und drücken Sie sie ein, bis ein „Klicken“ zu hören ist.
Innen- und Leseleuchte vorne Glas entfernen
– Das flache Ende eines dünnen Schraubendrehers zwischen
Gehäuse und Glas einführen ⇒ Abb. 159.
– Das Glas vorsichtig mithilfe von Hebelbewegungen entfernen, um Beschädigungen zu vermeiden.
Glühlampenersatz
– An den Lampen ziehen.
– Zum Entfernen der mittleren Lampe diese festhalten und auf eine Seite drücken.
Einsetzen
– Zum Einsetzen in umgekehrter Reihenfolge vorgehen und leicht außen auf die Lampe drücken.
A1
A2
Abb. 159 Leseleuchte
vorne
Ibiza250_aleman Seite 240 Dienstag, 5. August 2008 11:27 11

Selbsthilfe241
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Zunächst das Glas mit den kleinen Befestigungsrasten auf den
Schalterrahmen aufsetzen. Anschließend auf den vorderen
Bereich drücken, bis die langen Befestigungsrasten in der Halte-
rung einrasten.Zusätzliches Bremslicht*Die Lampe sollte aufgrund der komplizi erten Arbeitsabläufe in einem zuge-
lassenen SEAT-Betrieb gewechselt werden.Gepäckraumleuchte*
– Das Lampenglas der Glühlampe durch Druck mit einem Schrau- bendreher auf dessen Unterkante -Pfeil- abnehmen ⇒Abb. 160 .
– Die Lampe zur Seite drücken und aus ihrer Halterung heraus- nehmen ⇒Abb. 161 .Starthilfe Starthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahrzeuges zum Starten benutzen.
Abb. 160 Gepäckraum-
beleuchtung
Abb. 161 Gepäckraum-
beleuchtung
Ibiza250_aleman Seite 241 Dienstag, 5. August 2008 11:27 11

Selbsthilfe
242Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Kabelherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mit Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•
Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.
•
Die entladene Batterie muss ordnungsgemäß am Bordnetz angeklemmt
sein.

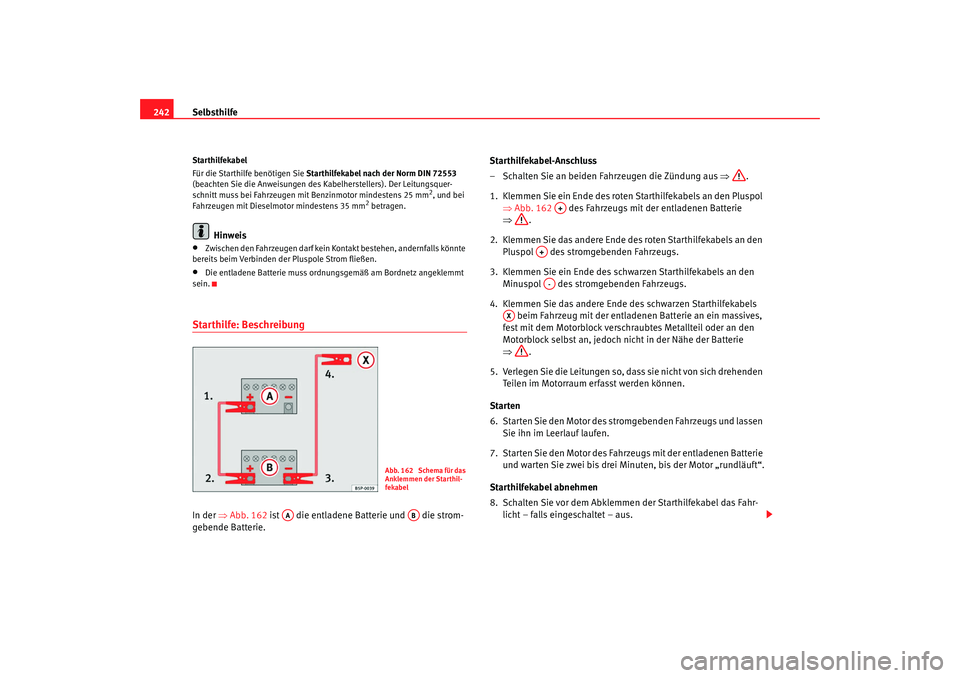

Starthilfe: BeschreibungIn der ⇒Abb. 162 ist die entladene Batterie und die strom-
gebende Batterie. Starthilfekabel-Anschluss
– Schalten Sie an beiden Fahrzeugen die Zündung aus
⇒.
1. Klemmen Sie ein Ende des roten Starthilfekabels an den Pluspol ⇒Abb. 162 des Fahrzeugs mit der entladenen Batterie
⇒ .
2. Klemmen Sie das andere Ende des roten Starthilfekabels an den Pluspol des stromgebenden Fahrzeugs.
3. Klemmen Sie ein Ende des schwarzen Starthilfekabels an den Minuspol des stromgebenden Fahrzeugs.
4. Klemmen Sie das andere Ende des schwarzen Starthilfekabels beim Fahrzeug mit der entladenen Batterie an ein massives,
fest mit dem Motorblock verschraubtes Metallteil oder an den
Motorblock selbst an, jedoch nicht in der Nähe der Batterie
⇒ .
5. Verlegen Sie die Leitungen so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Starten
6. Starten Sie den Motor des stromgebenden Fahrzeugs und lassen Sie ihn im Leerlauf laufen.
7. Starten Sie den Motor des Fahrzeugs mit der entladenen Batterie und warten Sie zwei bis drei Minuten, bis der Motor „rundläuft“.
Starthilfekabel abnehmen
8. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr- licht – falls eingeschaltet – aus.
Abb. 162 Schema für das
Anklemmen der Starthil-
fekabel
AA
AB
A+
A+A-
AX
Ibiza250_aleman Seite 242 Dienstag, 5. August 2008 11:27 11

Selbsthilfe243
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
9. Schalten Sie im Fahrzeug mit der entladenen Batterie das
Heizungsgebläse und die Heckscheibenbeheizung ein, damit
beim Abklemmen auftretende Spannungsspitzen abgebaut
werden.
10. Nehmen Sie die Kabel bei laufenden Motoren genau in der umgekehrten Reihenfolge, wie oben beschrieben, ab.Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend metal-
lischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach
10 Sekunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
ACHTUNG!
•
Beachten Sie bitte die Warnhinweise bei Arbeiten im Motorraum
⇒ Seite 194, „Arbeiten im Motorraum“.
•
Die stromgebende Batterie muss die gleiche Spannung (12 V) und etwa
die gleiche Kapazität (siehe Aufdruck auf der Batterie) wie die leere
Batterie haben. Andernfalls besteht Explosionsgefahr!
•
Führen Sie niemals eine Starthilfe durch, wenn eine der Batterien
gefroren ist – Explosionsgefahr! Au ch nach dem Auftauen besteht Verät-
zungsgefahr durch auslaufende Batteriesäure. Ersetzen Sie eine gefrorene
Batterie.
•
Halten Sie Zündquellen (offenes Lich t, brennende Zigaretten usw.) von
den Batterien fern. Andernfalls besteht Explosionsgefahr!
•
Beachten Sie die Gebrauchsanleitung des Herstellers der Starthilfe-
kabel.
•
Schließen Sie das Minuskabel beim anderen Fahrzeug nicht direkt an
den Minuspol der entladenen Batterie an. Durch Funkenbildung könnte
sich das aus der Batterie ausströmende Knallgas entzünden – Explosions-
gefahr!
•
Klemmen Sie das Minuskabel beim anderen Fahrzeug nicht an Teile des
Kraftstoffsystems oder an den Bremsleitungen an.
•
Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren.
Außerdem darf das an den Pluspol der Batterie angeklemmte Kabel nicht
mit elektrisch leitenden Fahrzeugteilen in Berührung kommen – Kurz-
schlussgefahr!
•
Verlegen Sie die Starthilfekabel so, dass sie nicht von sich drehenden
Teilen im Motorraum erfasst werden können.
•
Beugen Sie sich nicht über die Batterien – Verätzungsgefahr!Hinweis
Die Fahrzeuge dürfen sich nicht berü hren, andernfalls könnte bereits bei
Verbindung der Pluspole Strom fließen.
ACHTUNG! Fortsetzung
Ibiza250_aleman Seite 243 Dienstag, 5. August 2008 11:27 11

Selbsthilfe

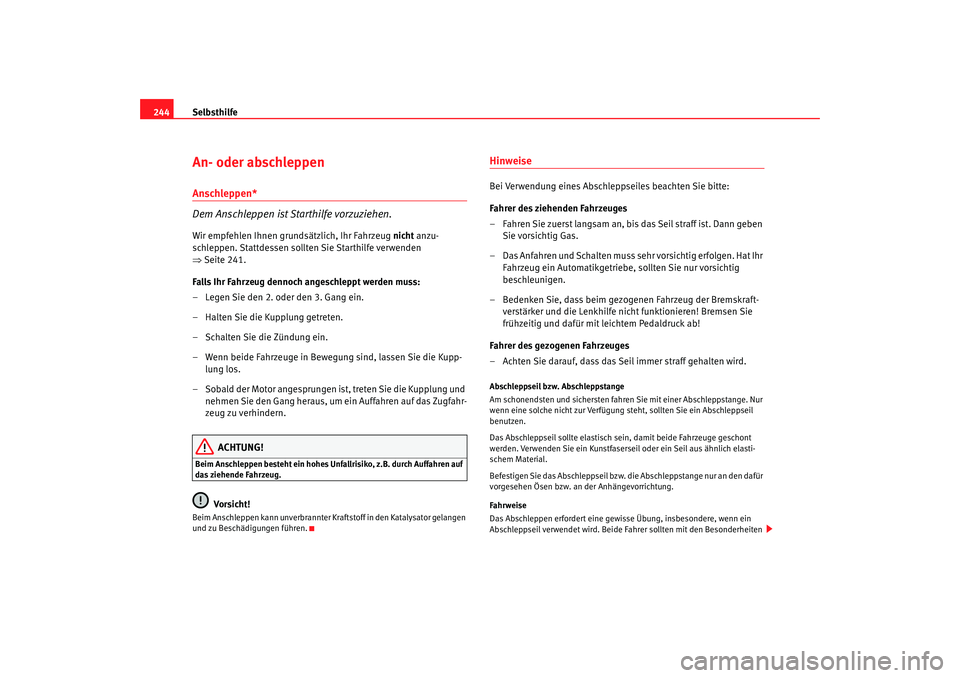

244An- oder abschleppen Anschleppen*
Dem Anschleppen ist Starthilfe vorzuziehen.Wir empfehlen Ihnen grundsätzlich, Ihr Fahrzeug nicht anzu-
schleppen. Stattdessen sollten Sie Starthilfe verwenden
⇒ Seite 241.
Falls Ihr Fahrzeug dennoch angeschleppt werden muss:
– Legen Sie den 2. oder den 3. Gang ein.
– Halten Sie die Kupplung getreten.
– Schalten Sie die Zündung ein.
– Wenn beide Fahrzeuge in Bewegung sind, lassen Sie die Kupp- lung los.
– Sobald der Motor angesprungen ist, treten Sie die Kupplung und nehmen Sie den Gang heraus, um ein Auffahren auf das Zugfahr-
zeug zu verhindern.
ACHTUNG!
Beim Anschleppen besteht ein hohes Unfallrisiko, z.B. durch Auffahren auf
das ziehende Fahrzeug.
Vorsicht!
Beim Anschleppen kann unverbrannter Kr aftstoff in den Katalysator gelangen
und zu Beschädigungen führen.
Hinweise Bei Verwendung eines Abschleppseiles beachten Sie bitte:
Fahrer des ziehenden Fahrzeuges
– Fahren Sie zuerst langsam an, bis das Seil straff ist. Dann geben Sie vorsichtig Gas.
– Das Anfahren und Schalten muss sehr vorsichtig erfolgen. Hat Ihr Fahrzeug ein Automatikgetriebe, sollten Sie nur vorsichtig
beschleunigen.
– Bedenken Sie, dass beim gezogenen Fahrzeug der Bremskraft- verstärker und die Lenkhilfe nicht funktionieren! Bremsen Sie
frühzeitig und dafür mit leichtem Pedaldruck ab!
Fahrer des gezogenen Fahrzeuges
– Achten Sie darauf, dass das Seil immer straff gehalten wird.Abschleppseil bzw. Abschleppstange
Am schonendsten und sichersten fahren Sie mit einer Abschleppstange. Nur
wenn eine solche nicht zur Verfügung steht, sollten Sie ein Abschleppseil
benutzen.
Das Abschleppseil sollte elastisch sein, damit beide Fahrzeuge geschont
werden. Verwenden Sie ein Kunstfaserseil oder ein Seil aus ähnlich elasti-
schem Material.
Befestigen Sie das Abschleppseil bzw. die Abschleppstange nur an den dafür
vorgesehen Ösen bzw. an der Anhängevorrichtung.
Fahrweise
Das Abschleppen erfordert eine gewisse Übung, insbesondere, wenn ein
Abschleppseil verwendet wird. Beide Fahrer sollten mit den Besonderheiten
Ibiza250_aleman Seite 244 Dienstag, 5. August 2008 11:27 11

Selbsthilfe245
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
des Schleppvorgangs vertraut sein. Ungeübte Fahrer sollten weder an- noch
abschleppen.
Achten Sie bei Ihrer Fahrweise stets darauf, dass keine unzulässigen
Zugkräfte und keine stoßartigen Belastungen auftreten. Bei Schleppmanö-
vern abseits der befestigten Straße best
eht immer die Gefahr, dass die Befes-
tigungsteile überlastet werden.
Die Zündung des gezogenen Fahrzeuges muss eingeschaltet sein, damit das
Lenkrad nicht blockiert ist, und die Blinkleuchten, die Hupe, die Scheibenwi-
scher und die Scheibenwaschanlage eingeschaltet werden können.
Da der Bremskraftverstärker bei stehendem Motor nicht arbeitet, müssen Sie
zum Bremsen das Bremspedal wesentlich kräftiger als normalerweise treten.
Da die Servolenkung bei stehendem Motor nicht arbeitet, müssen Sie zum
Lenken mehr Kraft aufwenden.
Abschleppen von Fahrzeugen mit Automatikgetriebe
•
Stellen Sie den Wählhebel auf die Position „N“.
•
Nicht schneller als mit 50 km/h schleppen.
•
Nicht weiter als 50 km schleppen.
•
Mit dem Abschleppwagen darf da s Fahrzeug nur mit angehobenen
Vorderrädern abgeschleppt werden.Hinweis
•
Beachten Sie beim An- oder Abschleppen die gesetzlichen Vorschriften.
•
Schalten Sie an beiden Fahrzeugen die Warnblinkanlage ein. Beachten
Sie dabei aber ggf. anders lautende Vorschriften.
•
Ein Fahrzeug mit Automatikgetriebe kann aus technischen Gründen nicht
angeschleppt werden.
•
Falls aufgrund eines Defektes das Getriebe Ihres Fahrzeuges kein
Schmiermittel mehr enthält, darf das Fahrzeug nur mit angehobenen
Antriebsrädern abgeschleppt werden.
•
Falls ein Abschleppen über mehr als 50 km nötig ist, muss das Fahrzeug
mit angehobenen Vorderrädern fachmännisch abgeschleppt werden.
•
Bei stromlosem Fahrzeug bleibt die Lenkung gesperrt. Das Fahrzeug
muss dann mit angehobenen Vorde rrädern fachmännisch abgeschleppt
werden.
•
Die Abschleppöse muss immer im Fahrzeug mitgeführt werden. Beachten
Sie die entsprechenden Hinweise.
Abschleppösen Abschleppöse einschrauben
– Nehmen Sie die Abschleppöse aus dem Bordwerkzeug.
– Ziehen Sie die vordere Abdeckung unten nach vorne und lassen Sie die Abdeckung am Fahrzeug hängen.
Abb. 163 Einschrauben
der Abschleppöse hinten
Ibiza250_aleman Seite 245 Dienstag, 5. August 2008 11:27 11

Selbsthilfe
246
– Nehmen Sie die Gewindeabdeckung ab, indem Sie sie mit einem Schraubendreher an der unteren Aussparung abhebeln.
– Die Abschleppöse nach links in die vom Pfeil gezeigten Richtung
einschrauben ⇒Seite 245, Abb. 163.Hintere AbschleppöseAm Fahrzeug ist hinten rechts unter dem Stoßfänger eine Abschleppöse
angebracht.
Abb. 164 Hintere
Abschleppöse
