2008 Seat Ibiza 5D Betriebsanleitung (in German)

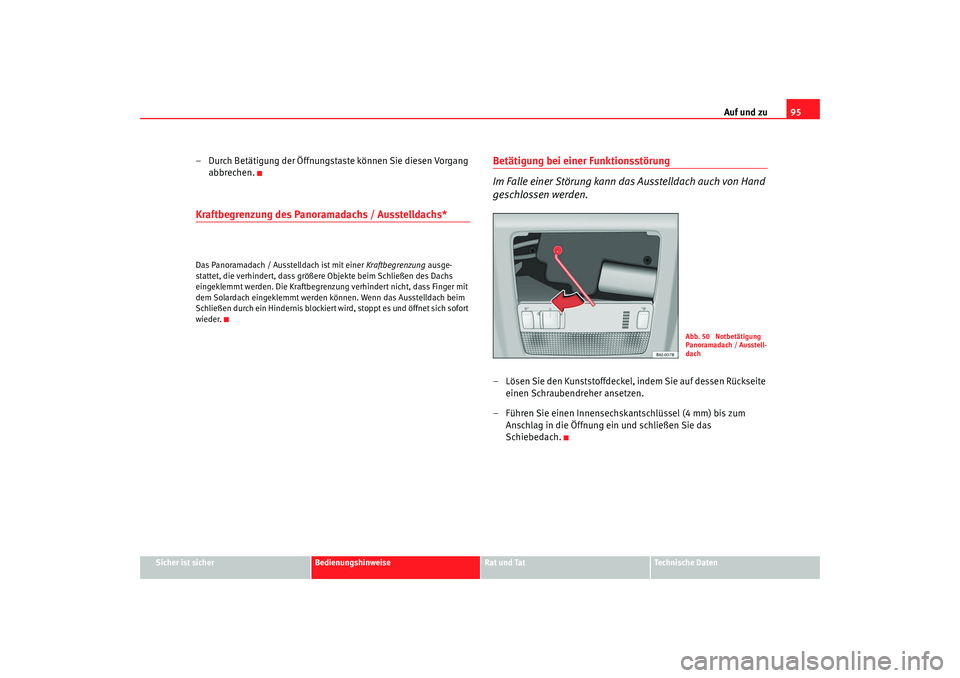

Auf und zu95
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Durch Betätigung der Öffnungstaste können Sie diesen Vorgang
abbrechen.Kraftbegrenzung des Panoramadachs / Ausstelldachs*Das Panoramadach / Ausstelldach ist mit einer Kraftbegrenzung ausge-
stattet, die verhindert, dass größere Objekte beim Schließen des Dachs
eingeklemmt werden. Die Kraftbegrenzung verhindert nicht, dass Finger mit
dem Solardach eingeklemmt werden können. Wenn das Ausstelldach beim
Schließen durch ein Hindernis blockiert wird, stoppt es und öffnet sich sofort
wieder.
Betätigung bei einer Funktionsstörung
Im Falle einer Störung kann das Ausstelldach auch von Hand
geschlossen werden.– Lösen Sie den Kunststoffdeckel, indem Sie auf dessen Rückseite einen Schraubendreher ansetzen.
– Führen Sie einen Innensechskantschlüssel (4 mm) bis zum Anschlag in die Öffnung ein und schließen Sie das
Schiebedach.
Abb. 50 Notbetätigung
Panoramadach / Ausstell-
dach
Ibiza250_aleman Seite 95 Dienstag, 5. August 2008 11:27 11

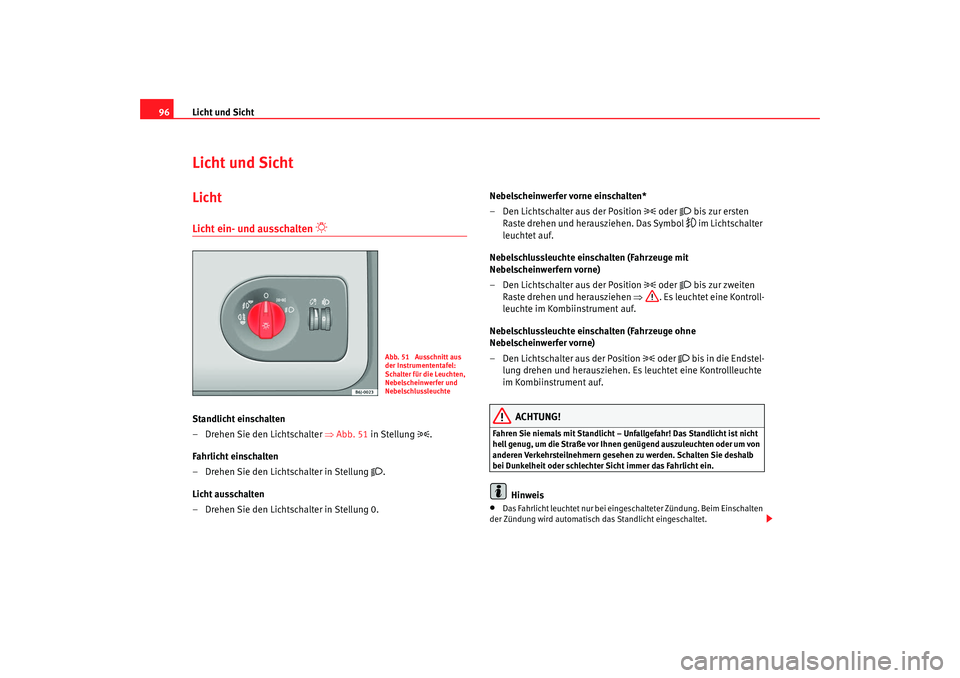

Licht und Sicht
96Licht und SichtLicht Licht ein- und ausschalten


Standlicht einschalten
– Drehen Sie den Lichtschalter ⇒Abb. 51 in Stellung

.
Fahrlicht einschalten
– Drehen Sie den Lichtschalter in Stellung

.
Licht ausschalten
– Drehen Sie den Lichtschalter in Stellung 0. Nebelscheinwerfer vorne einschalten*
– Den Lichtschalter aus der Position

oder

bis zur ersten
Raste drehen und herausziehen. Das Symbol  im Lichtschalter
leuchtet auf.
Nebelschlussleuchte einschalten (Fahrzeuge mit
Nebelscheinwerfern vorne)
– Den Lichtschalter aus der Position

oder

bis zur zweiten
Raste drehen und herausziehen ⇒ . Es leuchtet eine Kontroll-
leuchte im Kombiinstrument auf.
Nebelschlussleuchte einschalten (Fahrzeuge ohne
Nebelscheinwerfer vorne)
– Den Lichtschalter aus der Position

oder

bis in die Endstel-
lung drehen und herausziehen. Es leuchtet eine Kontrollleuchte
im Kombiinstrument auf.
ACHTUNG!
Fahren Sie niemals mit Standlicht – Unfallgefahr! Das Standlicht ist nicht
hell genug, um die Straße vor Ihnen genügend auszuleuchten oder um von
anderen Verkehrsteilnehmern gesehen zu werden. Schalten Sie deshalb
bei Dunkelheit oder schlechter Sicht immer das Fahrlicht ein.
Hinweis
•
Das Fahrlicht leuchtet nur bei eingeschalteter Zündung. Beim Einschalten
der Zündung wird automatisch das Standlicht eingeschaltet.
Abb. 51 Ausschnitt aus
der Instrumententafel:
Schalter für die Leuchten,
Nebelscheinwerfer und
Nebelschlussleuchte
Ibiza250_aleman Seite 96 Dienstag, 5. August 2008 11:27 11

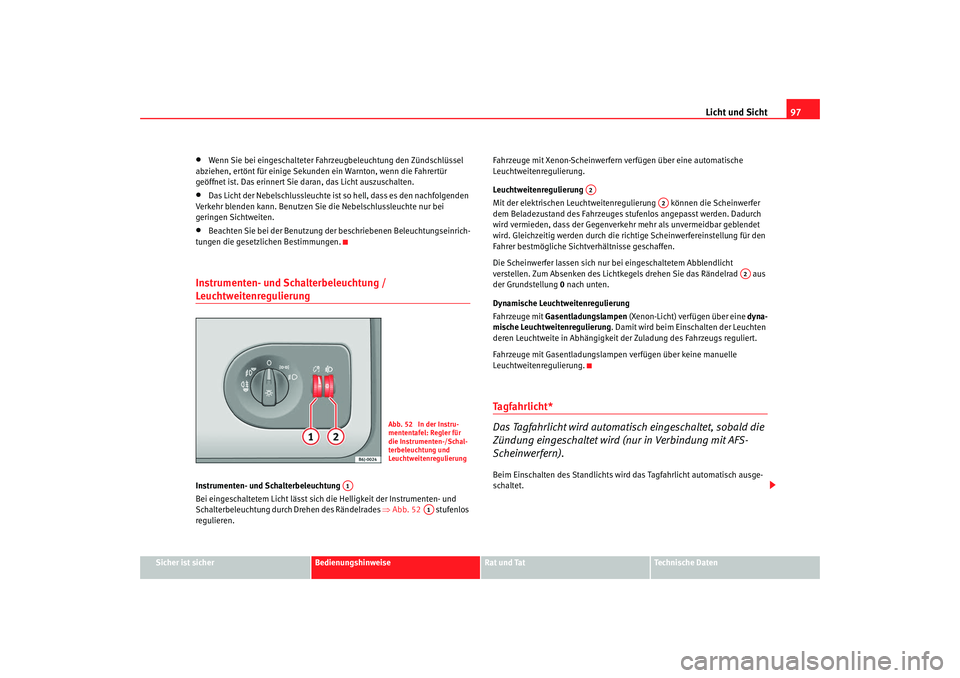

Licht und Sicht97
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Wenn Sie bei eingeschalteter Fahr zeugbeleuchtung den Zündschlüssel
abziehen, ertönt für einige Sekunden ein Warnton, wenn die Fahrertür
geöffnet ist. Das erinnert Sie daran, das Licht auszuschalten.
•
Das Licht der Nebelschlussleuchte ist so hell, dass es den nachfolgenden
Verkehr blenden kann. Benutzen Sie die Nebelschlussleuchte nur bei
geringen Sichtweiten.
•
Beachten Sie bei der Benutzung de r beschriebenen Beleuchtungseinrich-
tungen die gesetzlichen Bestimmungen.
Instrumenten- und Schalterbeleuchtung / Leuchtweitenregulierung Instrumenten- und Schalterbeleuchtung
Bei eingeschaltetem Licht lässt sich die Helligkeit der Instrumenten- und
Schalterbeleuchtung durch Drehen des Rändelrades ⇒Abb. 52 stufenlos
regulieren. Fahrzeuge mit Xenon-Scheinwerfern ve
rfügen über eine automatische
Leuchtweitenregulierung.
Leuchtweitenregulierung
Mit der elektrischen Leuchtweitenre gulierung können die Scheinwerfer
dem Beladezustand des Fahrzeuges stufenlos angepasst werden. Dadurch
wird vermieden, dass der Gegenverkehr mehr als unvermeidbar geblendet
wird. Gleichzeitig werden durch die richtige Scheinwerfereinstellung für den
Fahrer bestmögliche Sichtverhältnisse geschaffen.
Die Scheinwerfer lassen sich nur bei eingeschaltetem Abblendlicht
verstellen. Zum Absenken des Lichtkegels drehen Sie das Rändelrad aus
der Grundstellung 0 nach unten.
Dynamische Leuchtweitenregulierung
Fahrzeuge mit Gasentladungslampen (Xenon-Licht) verfügen über eine dyna-
mische Leuchtweitenregulierung . Damit wird beim Einschalten der Leuchten
deren Leuchtweite in Ab hängigkeit der Zuladung des Fahrzeugs reguliert.
Fahrzeuge mit Gasentladungslampen verfügen über keine manuelle
Leuchtweitenregulierung.
Tagfahrlicht*
Das Tagfahrlicht wird automatisch eingeschaltet, sobald die
Zündung eingeschaltet wird (nur in Verbindung mit AFS-
Scheinwerfern).Beim Einschalten des Standlichts wird das Tagfahrlicht automatisch ausge-
schaltet.
Abb. 52 In der Instru-
mententafel: Regler für
die Instrumenten-/Schal-
terbeleuchtung und
Leuchtweitenregulierung
A1
A1
A2
A2
A2
Ibiza250_aleman Seite 97 Dienstag, 5. August 2008 11:27 11

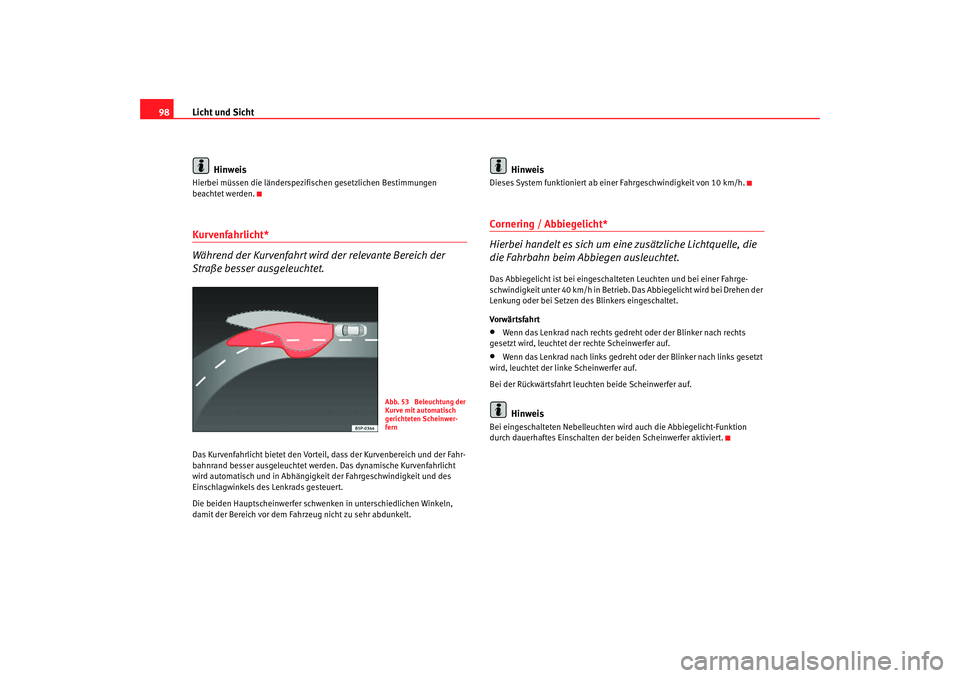

Licht und Sicht
98
HinweisHierbei müssen die länderspezifischen gesetzlichen Bestimmungen
beachtet werden.Kurvenfahrlicht*
Während der Kurvenfahrt wird der relevante Bereich der
Straße besser ausgeleuchtet.Das Kurvenfahrlicht bietet den Vorteil, dass der Kurvenbereich und der Fahr-
bahnrand besser ausgeleuchtet werden. Das dynamische Kurvenfahrlicht
wird automatisch und in Abhängigkei t der Fahrgeschwindigkeit und des
Einschlagwinkels des Lenkrads gesteuert.
Die beiden Hauptscheinwerfer schwenken in unterschiedlichen Winkeln,
damit der Bereich vor dem Fahrzeug nicht zu sehr abdunkelt.
Hinweis
Dieses System funktioniert ab einer Fahrgeschwindigkeit von 10 km/h.Cornering / Abbiegelicht*
Hierbei handelt es sich um eine zusätzliche Lichtquelle, die
die Fahrbahn beim Abbiegen ausleuchtet.Das Abbiegelicht ist bei eingeschalteten Leuchten und bei einer Fahrge-
schwindigkeit unter 40 km/h in Betrieb. Das Abbiegelicht wird bei Drehen der
Lenkung oder bei Setzen des Blinkers eingeschaltet.
Vorwärtsfahrt•
Wenn das Lenkrad nach rechts gedreht oder der Blinker nach rechts
gesetzt wird, leuchtet der rechte Scheinwerfer auf.
•
Wenn das Lenkrad nach links gedreht oder der Blinker nach links gesetzt
wird, leuchtet der linke Scheinwerfer auf.
Bei der Rückwärtsfahrt leuchten beide Scheinwerfer auf.Hinweis
Bei eingeschalteten Nebelleuchten wird auch die Abbiegelicht-Funktion
durch dauerhaftes Einschalten der beiden Scheinwerfer aktiviert.
Abb. 53 Beleuchtung der
Kurve mit automatisch
gerichteten Scheinwer-
fern
Ibiza250_aleman Seite 98 Dienstag, 5. August 2008 11:27 11

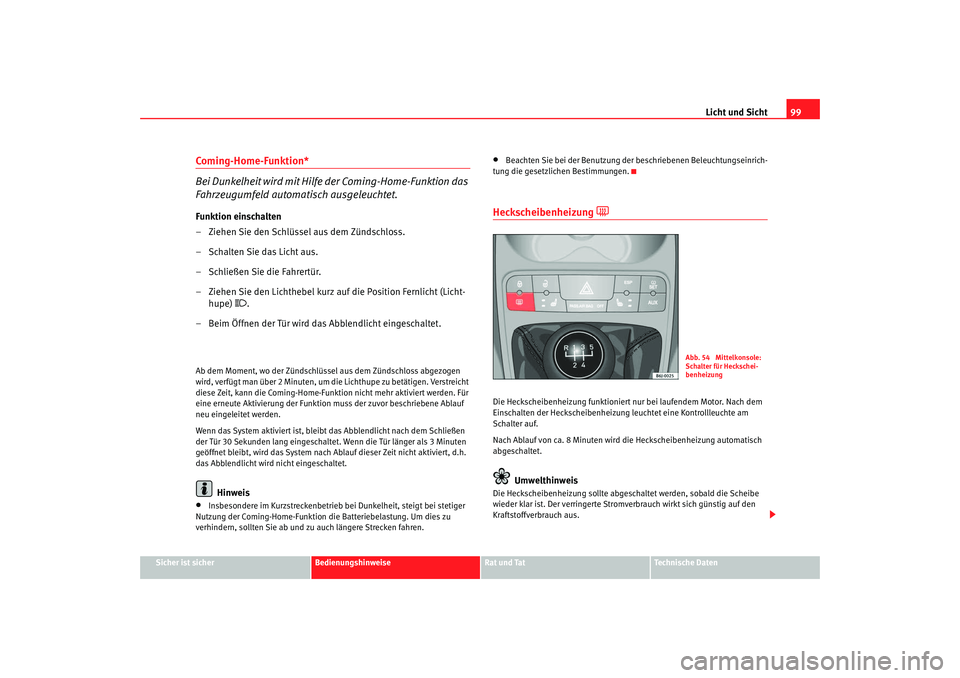

Licht und Sicht99
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Coming-Home-Funktion*
Bei Dunkelheit wird mit Hilfe der Coming-Home-Funktion das
Fahrzeugumfeld automatisch ausgeleuchtet.Funktion einschalten
– Ziehen Sie den Schlüssel aus dem Zündschloss.
–Schalten Sie das Licht aus.
– Schließen Sie die Fahrertür.
– Ziehen Sie den Lichthebel kurz auf die Position Fernlicht (Licht-
hupe)

.
– Beim Öffnen der Tür wird das Abblendlicht eingeschaltet.
Ab dem Moment, wo der Zündschlüssel aus dem Zündschloss abgezogen
wird, verfügt man über 2 Minuten, um die Lichthupe zu betätigen. Verstreicht
diese Zeit, kann die Coming-Home-Funkti on nicht mehr aktiviert werden. Für
eine erneute Aktivierung der Funktion muss der zuvor beschriebene Ablauf
neu eingeleitet werden.
Wenn das System aktiviert ist, bleibt das Abblendlicht nach dem Schließen
der Tür 30 Sekunden lang eingeschaltet. Wenn die Tür länger als 3 Minuten
geöffnet bleibt, wird das System nach Ablauf dieser Zeit nicht aktiviert, d.h.
das Abblendlicht wird nicht eingeschaltet.
Hinweis
•
Insbesondere im Kurzstreckenbetrieb bei Dunkelheit, steigt bei stetiger
Nutzung der Coming-Home-Funktion di e Batteriebelastung. Um dies zu
verhindern, sollten Sie ab und zu auch längere Strecken fahren.
•
Beachten Sie bei der Benutzung der beschriebenen Beleuchtungseinrich-
tung die gesetzlichen Bestimmungen.
Heckscheibenheizung


Die Heckscheibenheizung funktioniert nur bei laufendem Motor. Nach dem
Einschalten der Heckscheibenheizung le uchtet eine Kontrollleuchte am
Schalter auf.
Nach Ablauf von ca. 8 Minuten wird die Heckscheibenheizung automatisch
abgeschaltet.
Umwelthinweis
Die Heckscheibenheizung sollte abgeschaltet werden, sobald die Scheibe
wieder klar ist. Der verringerte Stromv erbrauch wirkt sich günstig auf den
Kraftstoffverbrauch aus.
Abb. 54 Mittelkonsole:
Schalter für Heckschei-
benheizung
Ibiza250_aleman Seite 99 Dienstag, 5. August 2008 11:27 11

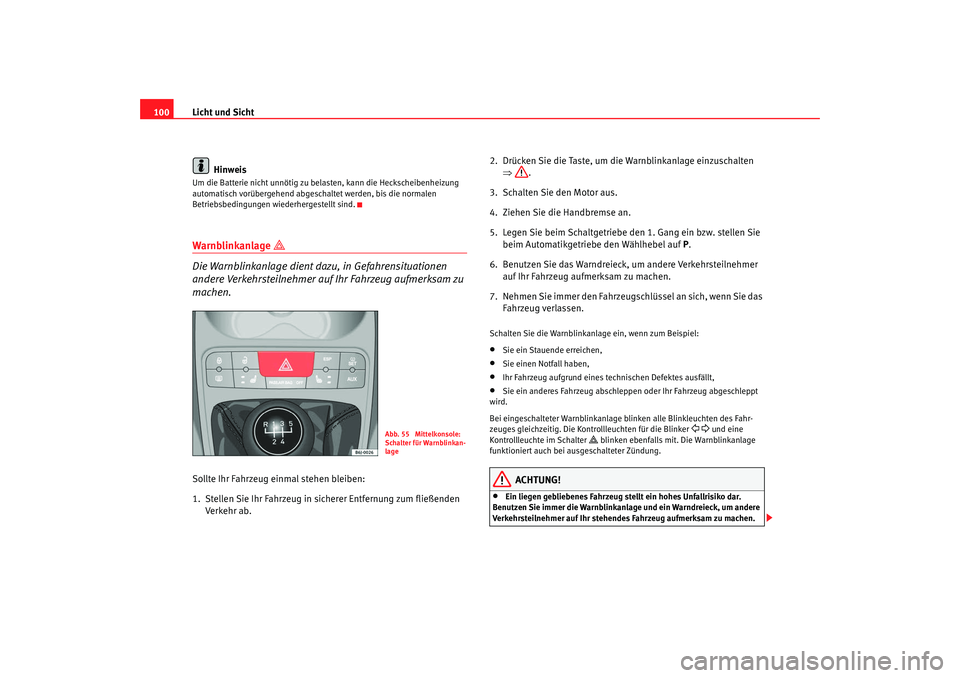

Licht und Sicht
100
HinweisUm die Batterie nicht unnötig zu be lasten, kann die Heckscheibenheizung
automatisch vorübergehend abgeschaltet werden, bis die normalen
Betriebsbedingungen wiederhergestellt sind.Warnblinkanlage


Die Warnblinkanlage dient dazu, in Gefahrensituationen
andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu
machen.
Sollte Ihr Fahrzeug einmal stehen bleiben:
1. Stellen Sie Ihr Fahrzeug in sicherer Entfernung zum fließenden Ver ke h r ab. 2. Drücken Sie die Taste, um die Warnblinkanlage einzuschalten
⇒ .
3. Schalten Sie den Motor aus.
4. Ziehen Sie die Handbremse an.
5. Legen Sie beim Schaltgetriebe den 1. Gang ein bzw. stellen Sie beim Automatikgetriebe den Wählhebel auf P .
6. Benutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu machen.
7. Nehmen Sie immer den Fahrzeug schlüssel an sich, wenn Sie das
Fahrzeug verlassen.
Schalten Sie die Warnblinkanlage ein, wenn zum Beispiel:•
Sie ein Stauende erreichen,
•
Sie einen Notfall haben,
•
Ihr Fahrzeug aufgrund eines technischen Defektes ausfällt,
•
Sie ein anderes Fahrzeug abschleppen oder Ihr Fahrzeug abgeschleppt
wird.
Bei eingeschalteter Warnblinkanlage blinken alle Blinkleuchten des Fahr-
zeuges gleichzeitig. Die Kontrollleuchten für die Blinker
  und eine
Kontrollleuchte im Schalter
 blinken ebenfalls mit. Die Warnblinkanlage
funktioniert auch bei ausgeschalteter Zündung.
ACHTUNG!
•
Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie immer die Warnblinkanlage und ein Warndreieck, um andere
Verkehrsteilnehmer auf Ihr stehendes Fahrzeug aufmerksam zu machen.
Abb. 55 Mittelkonsole:
Schalter für Warnblinkan-
lage
Ibiza250_aleman Seite 100 Dienstag, 5. August 2008 11:27 11

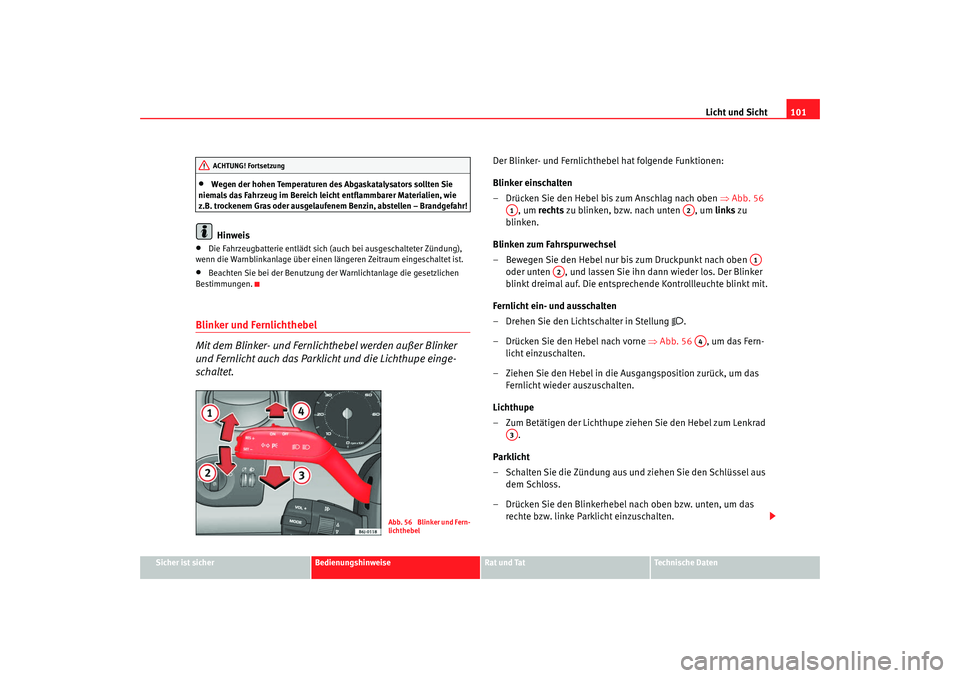

Licht und Sicht101
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Wegen der hohen Temperaturen des Abgaskatalysators sollten Sie
niemals das Fahrzeug im Bereich leicht entflammbarer Materialien, wie
z.B. trockenem Gras oder ausgelaufenem Benzin, abstellen – Brandgefahr!Hinweis
•
Die Fahrzeugbatterie entlädt sich (auch bei ausgeschalteter Zündung),
wenn die Warnblinkanlage über einen längeren Zeitraum eingeschaltet ist.
•
Beachten Sie bei der Benutzung der Warnlichtanlage die gesetzlichen
Bestimmungen.
Blinker und Fernlichthebel
Mit dem Blinker- und Fernlichthebel werden außer Blinker
und Fernlicht auch das Parklicht und die Lichthupe einge-
schaltet.
Der Blinker- und Fernlichthebel hat folgende Funktionen:
Blinker einschalten
– Drücken Sie den Hebel bis zum Anschlag nach oben ⇒ Abb. 56
, um rechts zu blinken, bzw. nach unten , um links zu
blinken.
Blinken zum Fahrspurwechsel
– Bewegen Sie den Hebel nur bis zum Druckpunkt nach oben oder unten , und lassen Sie ihn dann wieder los. Der Blinker
blinkt dreimal auf. Die entsprechende Kontrollleuchte blinkt mit.
Fernlicht ein- und ausschalten
– Drehen Sie den Lichtschalter in Stellung

.
– Drücken Sie den Hebel nach vorne ⇒Abb. 56 , um das Fern-
licht einzuschalten.
– Ziehen Sie den Hebel in die Ausgangsposition zurück, um das Fernlicht wieder auszuschalten.
Lichthupe
– Zum Betätigen der Lichthupe ziehen Sie den Hebel zum Lenkrad .
Parklicht
– Schalten Sie die Zündung aus und ziehen Sie den Schlüssel aus dem Schloss.
– Drücken Sie den Blinkerhebel nach oben bzw. unten, um das rechte bzw. linke Parklicht einzuschalten.
ACHTUNG! Fortsetzung
Abb. 56 Blinker und Fern-
lichthebel
A1
A2
A1
A2
A4
A3
Ibiza250_aleman Seite 101 Dienstag, 5. August 2008 11:27 11

Licht und Sicht
102
ACHTUNG!
Durch das Fernlicht werden andere Fahrer stark geblendet – Unfallgefahr!
Verwenden Sie deshalb das Fernlicht bzw. die Lichthupe nur, wenn
niemand geblendet werden kann.
Hinweis
•
Die Blinkanlage arbeitet nur bei eingeschalteter Zündung. Die entspre-
chende Kontrollleuchte
 bzw.
 im Kombiinstrument bl inkt ebenfalls. Die
Kontrollleuchte
 blinkt beim Einschalten de s Blinkers, wenn ein Anhänger
ordnungsgemäß an das Fahrzeug angeschlossen wurde. Wenn eine Glüh-
lampe der Blinkanlage defekt ist, ist der Blinkimpuls der Kontrollleuchte
doppelt so schnell. Sind die Blinklampen am Anhänger defekt, leuchtet die
Kontrollleuchte  nicht auf. Ersetzen Sie die Glühlampe.
•
Das Fernlicht lässt sich nur bei eingeschaltetem Fahrlicht einschalten. Im
Kombiinstrument leuchtet dann die Kontrollleuchte
 auf.
•
Die Lichthupe leuchtet so lange auf, wie Sie den Hebel gezogen halten –
auch wenn kein Licht eingeschaltet ist. Im Kombiinstrument leuchtet dann
die Kontrollleuchte
 auf.
•
Bei eingeschaltetem Parklicht leuchten auf der entsprechenden Fahr-
zeugseite der Scheinwerfer mit Standlicht und die Rückleuchte. Das Parklicht
leuchtet nur bei abgezogenem Zündsc hlüssel. Bei eingeschaltetem Licht
ertönt ein Summer, solange die Fahrertür geöffnet ist.
•
Wenn Sie bei betätigtem Blinkerhebel den Zündschlüssel abziehen,
ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert Sie daran,
den Blinker auszuschalten, es sei de nn, Sie wollen das Parklicht einge-
schaltet haben.
InnenleuchtenInnenleuchte vorne Mit dem Schalter ⇒Abb. 57 können Sie folgende Positionen einstellen:
Türkontaktschaltung

Schiebeschalter in mittlerer Position. Die Innenleuchte schaltet sich automa-
tisch ein, sobald Sie das Fahrzeug entriegeln oder den Zündschlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeuges oder Einsch alten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet.
Innenleuchte einschalten

Schieben Sie den Schalter auf die Position
.
Innenleuchte ausschalten O
Schieben Sie den Schalter auf die Position O ⇒Abb. 57 .

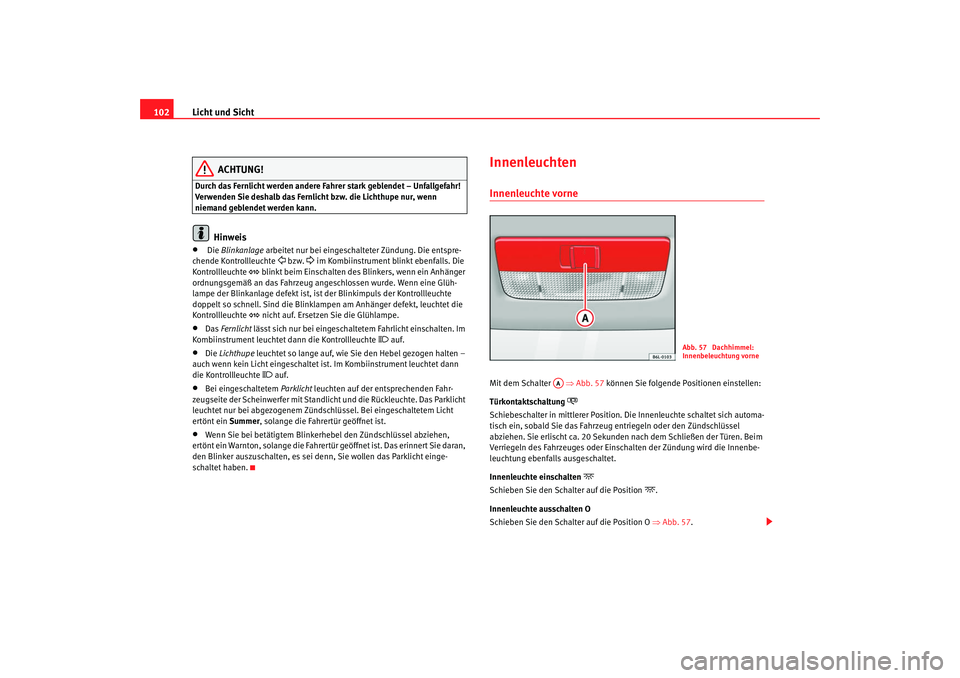

Abb. 57 Dachhimmel:
Innenbeleuchtung vorne
AA
Ibiza250_aleman Seite 102 Dienstag, 5. August 2008 11:27 11
