2008 Seat Ibiza 5D Betriebsanleitung (in German)

Prüfen und Nachfüllen199
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

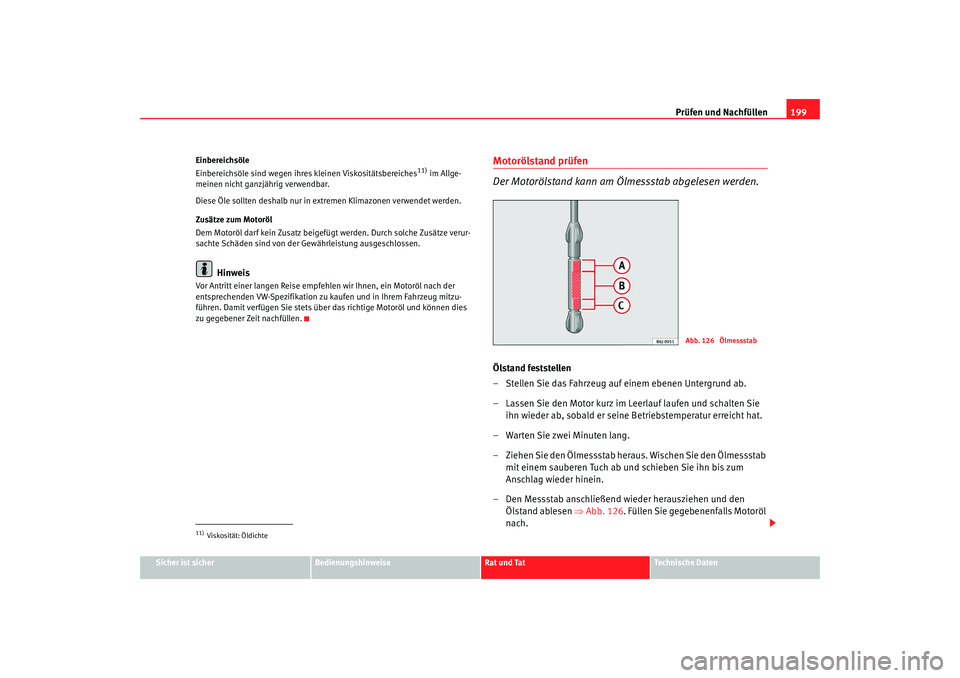

Einbereichsöle
Einbereichsöle sind wegen ihres kleinen Viskositätsbereiches
11) im Allge-
meinen nicht ganzjährig verwendbar.
Diese Öle sollten deshalb nur in extremen Klimazonen verwendet werden.
Zusätze zum Motoröl
Dem Motoröl darf kein Zusatz beigefüg t werden. Durch solche Zusätze verur-
sachte Schäden sind von der Gewährleistung ausgeschlossen.
Hinweis
Vor Antritt einer langen Reise empfehlen wir Ihnen, ein Motoröl nach der
entsprechenden VW-Spezifikation zu kaufen und in Ihrem Fahrzeug mitzu-
führen. Damit verfügen Sie stets über das richtige Motoröl und können dies
zu gegebener Zeit nachfüllen.
Motorölstand prüfen
Der Motorölstand kann am Ölmessstab abgelesen werden.Ölstand feststellen
– Stellen Sie das Fahrzeug auf einem ebenen Untergrund ab.
– Lassen Sie den Motor kurz im Leerlauf laufen und schalten Sie ihn wieder ab, sobald er seine Betriebstemperatur erreicht hat.
– Warten Sie zwei Minuten lang.
– Ziehen Sie den Ölmessstab heraus. Wischen Sie den Ölmessstab mit einem sauberen Tuch ab und schieben Sie ihn bis zum
Anschlag wieder hinein.
– Den Messstab anschließend wieder herausziehen und den Ölstand ablesen ⇒Abb. 126 . Füllen Sie gegebenenfalls Motoröl
nach.
11)Viskosität: Öldichte
Abb. 126 Ölmessstab
Ibiza250_aleman Seite 199 Dienstag, 5. August 2008 11:27 11

Prüfen und Nachfüllen
200Ölstand im Bereich
- Kein Öl nachfüllen.
Ölstand im Bereich
- Sie können Öl nachfüllen. Der Ölstand sollte sich danach im Bereich
befinden.
Ölstand im Bereich
- Sie müssen Öl nachfüllen. Der Ölstand sollte sich danach im Bereich
befinden.
Abhängig von der Fahrweise und den Einsatzbedingungen kann der Ölver-
brauch bis zu 0,5 Liter/1000 km betragen. Während der ersten 5 000 Kilo-
meter kann der Verbrauch darüber liegen. Der Motorölstand muss daher in
regelmäßigen Abständen geprüft werden (am besten bei jedem Tanken und
vor längeren Fahrten).
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 194.Vorsicht!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.
Motoröl nachfüllen


Das Motoröl wird in kleinen Portionen nachgefüllt.
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 194.
– Schrauben Sie den Deckel der Motoröl-Einfüllöffnung ab ⇒Abb. 127 .
– Füllen Sie das geeignete Öl in kleinen Mengen nach.
– Warten Sie zwischendurch und kontrollieren Sie den Ölstand, damit Sie nicht versehentlich zu viel Motoröl einfüllen.
– Wenn der Ölstand mindestens den Bereich erreicht hat, vorsichtig den Deckel der Einfüllöffnung aufschrauben.
AAAB
AA
AC
AA
AA
Abb. 127 Deckel der
Motoröl-Einfüllöffnung im
MotorraumAB
Ibiza250_aleman Seite 200 Dienstag, 5. August 2008 11:27 11

Prüfen und Nachfüllen201
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

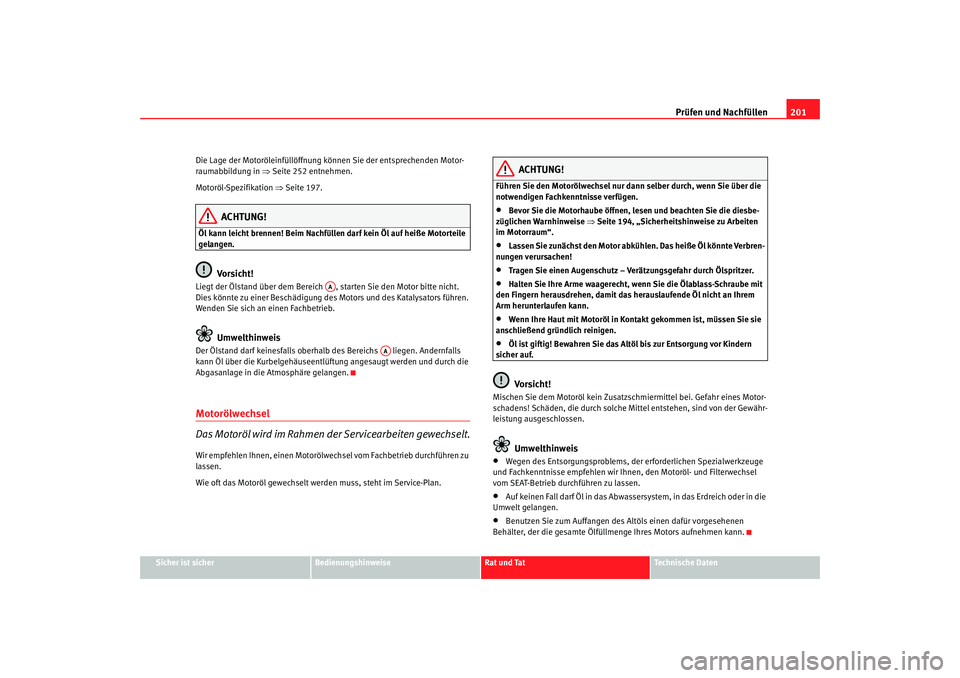

Die Lage der Motoröleinfüllöffnung können Sie der entsprechenden Motor-
raumabbildung in
⇒Seite 252 entnehmen.
Motoröl-Spezifikation ⇒Seite 197.
ACHTUNG!
Öl kann leicht brennen! Beim Nachfüllen darf kein Öl auf heiße Motorteile
gelangen.
Vorsicht!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.
Umwelthinweis
Der Ölstand darf keinesfalls oberhalb des Bereichs liegen. Andernfalls
kann Öl über die Kurbelgehäuseentlüftung angesaugt werden und durch die
Abgasanlage in die Atmosphäre gelangen.Motorölwechsel
Das Motoröl wird im Rahmen der Servicearbeiten gewechselt.Wir empfehlen Ihnen, einen Motorölwec hsel vom Fachbetrieb durchführen zu
lassen.
Wie oft das Motoröl gewechselt werd en muss, steht im Service-Plan.
ACHTUNG!
Führen Sie den Motorölwechsel nur d ann selber durch, wenn Sie über die
notwendigen Fachkenntnisse verfügen.•
Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die diesbe-
züglichen Warnhinweise ⇒Seite 194, „Sicherheitshinweise zu Arbeiten
im Motorraum“.
•
Lassen Sie zunächst den Motor abkühlen. Das heiße Öl könnte Verbren-
nungen verursachen!
•
Tragen Sie einen Augenschutz – Verätzungsgefahr durch Ölspritzer.
•
Halten Sie Ihre Arme waagerecht, wenn Sie die Ölablass-Schraube mit
den Fingern herausdrehen, damit das herauslaufende Öl nicht an Ihrem
Arm herunterlaufen kann.
•
Wenn Ihre Haut mit Motoröl in Ko ntakt gekommen ist, müssen Sie sie
anschließend gründlich reinigen.
•
Öl ist giftig! Bewahren Sie das Altöl bis zur Entsorgung vor Kindern
sicher auf.Vorsicht!
Mischen Sie dem Motoröl kein Zusatzsc hmiermittel bei. Gefahr eines Motor-
schadens! Schäden, die durch solche Mittel entstehen, sind von der Gewähr-
leistung ausgeschlossen.
Umwelthinweis
•
Wegen des Entsorgungsproblems, der erforderlichen Spezialwerkzeuge
und Fachkenntnisse empfehlen wir Ihnen, den Motoröl- und Filterwechsel
vom SEAT-Betrieb durchführen zu lassen.
•
Auf keinen Fall darf Öl in das Abwassersystem, in das Erdreich oder in die
Umwelt gelangen.
•
Benutzen Sie zum Auffangen des Altöls einen dafür vorgesehenen
Behälter, der die gesamte Ölfüllmenge Ihres Motors aufnehmen kann.
AA
AA
Ibiza250_aleman Seite 201 Dienstag, 5. August 2008 11:27 11

Prüfen und Nachfüllen

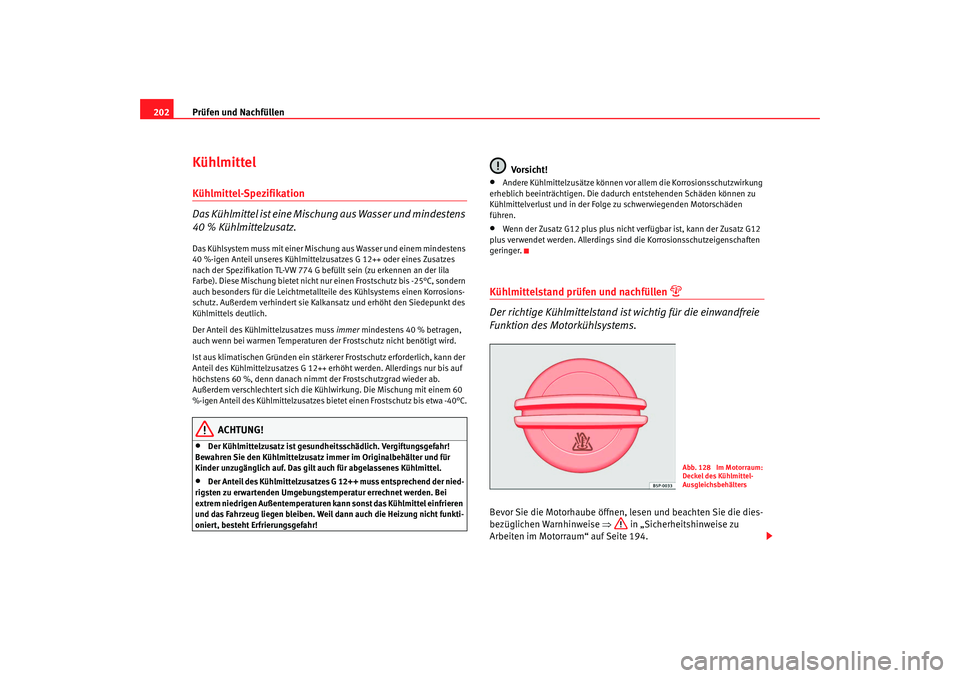

202Kühlmittel Kühlmittel-Spezifikation
Das Kühlmittel ist eine Mischung aus Wasser und mindestens
40 % Kühlmittelzusatz.Das Kühlsystem muss mit einer Mischung aus Wasser und einem mindestens
40 %-igen Anteil unseres Kühlmittelzusatzes G 12++ oder eines Zusatzes
nach der Spezifikation TL-VW 774 G befüllt sein (zu erkennen an der lila
Farbe). Diese Mischung bietet nicht nu r einen Frostschutz bis -25°C, sondern
auch besonders für die Leichtmetallteile des Kühlsystems einen Korrosions-
schutz. Außerdem verhindert sie Kalkansatz und erhöht den Siedepunkt des
Kühlmittels deutlich.
Der Anteil des Kühlmittelzusatzes muss immer mindestens 40 % betragen,
auch wenn bei warmen Temperaturen de r Frostschutz nicht benötigt wird.
Ist aus klimatischen Gründen ein stärkerer Frostschutz erforderlich, kann der
Anteil des Kühlmittelzusatzes G 12++ erhöht werden. Allerdings nur bis auf
höchstens 60 %, denn danach nimmt der Frostschutzgrad wieder ab.
Außerdem verschlechtert sich die Kühlwirkung. Die Mischung mit einem 60
%-igen Anteil des Kühlmittelzusatzes bietet einen Frostschutz bis etwa -40°C.
ACHTUNG!
•
Der Kühlmittelzusatz ist gesundheitsschädlich. Vergiftungsgefahr!
Bewahren Sie den Kühlmittelzusatz immer im Originalbehälter und für
Kinder unzugänglich auf. Das gilt auch für abgelassenes Kühlmittel.
•
Der Anteil des Kühlmittelzusatzes G 12++ muss entsprechend der nied-
rigsten zu erwartenden Umgebungstemperatur errechnet werden. Bei
extrem niedrigen Außentemperaturen kann sonst das Kühlmittel einfrieren
und das Fahrzeug liegen bleiben. Weil dann auch die Heizung nicht funkti-
oniert, besteht Erfrierungsgefahr!
Vorsicht!
•
Andere Kühlmittelzusätze können vor allem die Korrosionsschutzwirkung
erheblich beeinträchtigen. Die dadurc h entstehenden Schäden können zu
Kühlmittelverlust und in der Folge zu schwerwiegenden Motorschäden
führen.
•
Wenn der Zusatz G12 plus plus nicht verfügbar ist, kann der Zusatz G12
plus verwendet werden. Allerdings si nd die Korrosionsschutzeigenschaften
geringer.
Kühlmittelstand prüfen und nachfüllen

Der richtige Kühlmittelstand ist wichtig für die einwandfreie
Funktion des Motorkühlsystems.Bevor Sie die Motorhaube öffnen, lesen und beachten Sie die dies-
bezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 194.
Abb. 128 Im Motorraum:
Deckel des Kühlmittel-
Ausgleichsbehälters
Ibiza250_aleman Seite 202 Dienstag, 5. August 2008 11:27 11

Prüfen und Nachfüllen203
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

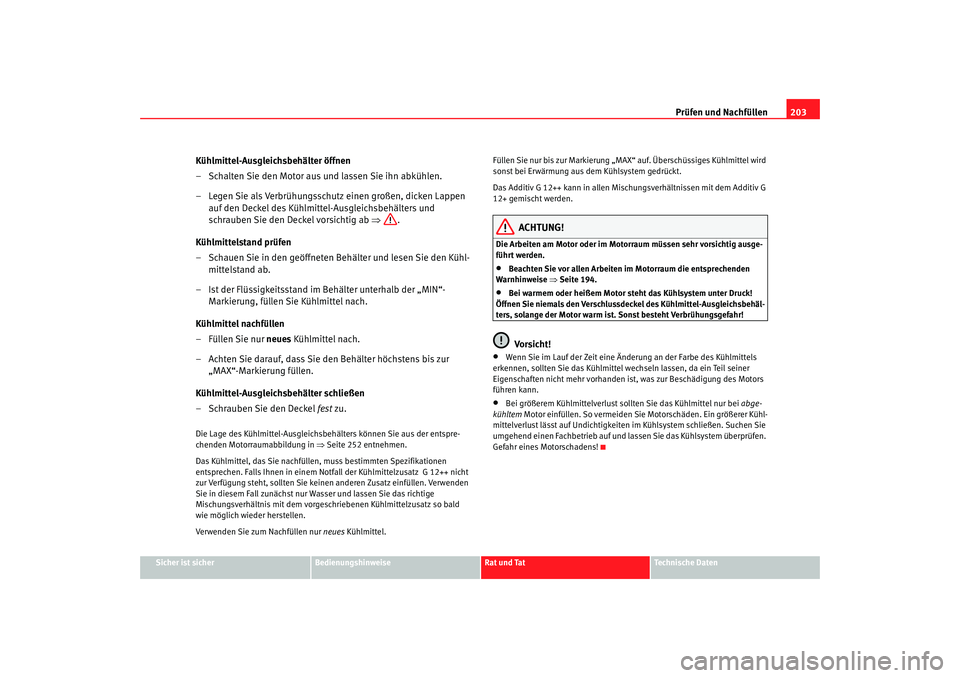

Kühlmittel-Ausgleichsbehälter öffnen
– Schalten Sie den Motor aus und lassen Sie ihn abkühlen.
– Legen Sie als Verbrühungsschutz einen großen, dicken Lappen
auf den Deckel des Kühlmittel-Ausgleichsbehälters und
schrauben Sie den Deckel vorsichtig ab ⇒.
Kühlmittelstand prüfen
– Schauen Sie in den geöffneten Behälter und lesen Sie den Kühl- mittelstand ab.
– Ist der Flüssigkeitsstand im Behälter unterhalb der „MIN“- Markierung, füllen Sie Kühlmittel nach.
Kühlmittel nachfüllen
– Füllen Sie nur neues Kühlmittel nach.
– Achten Sie darauf, dass Sie den Behälter höchstens bis zur „MAX“-Markierung füllen.
Kühlmittel-Ausgleichsbehälter schließen
– Schrauben Sie den Deckel fest zu.Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in ⇒Seite 252 entnehmen.
Das Kühlmittel, das Sie nachfüllen, muss bestimmten Spezifikationen
entsprechen. Falls Ihnen in einem Notfall der Kühlmittelzusatz G 12++ nicht
zur Verfügung steht, sollten Sie keinen anderen Zusatz einfüllen. Verwenden
Sie in diesem Fall zunächst nur Wasser und lassen Sie das richtige
Mischungsverhältnis mit dem vorgeschr iebenen Kühlmittelzusatz so bald
wie möglich wieder herstellen.
Verwenden Sie zum Nachfüllen nur neues Kühlmittel. Füllen Sie nur bis zur Markierung „MAX“ auf. Überschüssiges Kühlmittel wird
sonst bei Erwärmung aus dem Kühlsystem gedrückt.
Das Additiv G 12++ kann in allen Mischungsverhältnissen mit dem Additiv G
12+ gemischt werden.
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒ Seite 194.
•
Bei warmem oder heißem Motor steht das Kühlsystem unter Druck!
Öffnen Sie niemals den Verschlussdeckel des Kühlmittel-Ausgleichsbehäl-
ters, solange der Motor warm ist. Sonst besteht Verbrühungsgefahr!Vorsicht!
•
Wenn Sie im Lauf der Zeit eine Än derung an der Farbe des Kühlmittels
erkennen, sollten Sie das Kühlmittel wechseln lassen, da ein Teil seiner
Eigenschaften nicht mehr vorhanden ist, was zur Beschädigung des Motors
führen kann.
•
Bei größerem Kühlmittelverlust sollten Sie das Kühlmittel nur bei abge-
kühltem Motor einfüllen. So vermeiden Sie Motorschäden. Ein größerer Kühl-
mittelverlust lässt auf Undichtigkeiten im Kühlsystem schließen. Suchen Sie
umgehend einen Fachbetrieb auf und lassen Sie das Kühlsystem überprüfen.
Gefahr eines Motorschadens!
Ibiza250_aleman Seite 203 Dienstag, 5. August 2008 11:27 11

Prüfen und Nachfüllen

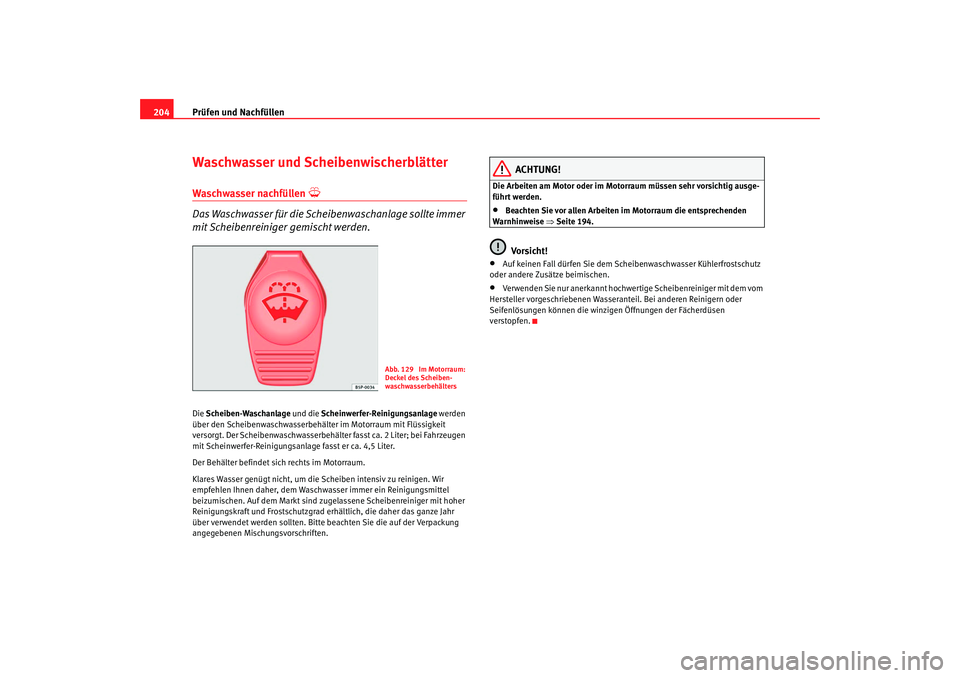

204Waschwasser und ScheibenwischerblätterWaschwasser nachfüllen

Das Waschwasser für die Scheibenwaschanlage sollte immer
mit Scheibenreiniger gemischt werden.Die Scheiben-Waschanlage und die Scheinwerfer-Reinigungsanlage werden
über den Scheibenwaschwasserbehälter im Motorraum mit Flüssigkeit
versorgt. Der Scheibenwaschwasserbehälter fasst ca. 2 Liter; bei Fahrzeugen
mit Scheinwerfer-Reinigungsanlage fasst er ca. 4,5 Liter.
Der Behälter befindet sich rechts im Motorraum.
Klares Wasser genügt nicht, um die Scheiben intensiv zu reinigen. Wir
empfehlen Ihnen daher, dem Waschwasser immer ein Reinigungsmittel
beizumischen. Auf dem Markt sind zugelassene Scheibenreiniger mit hoher
Reinigungskraft und Frostschutzgrad erhältlich, die daher das ganze Jahr
über verwendet werden sollten. Bitte beachten Sie die auf der Verpackung
angegebenen Mischungsvorschriften.
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 194.Vorsicht!
•
Auf keinen Fall dürfen Sie dem Scheibenwaschwasser Kühlerfrostschutz
oder andere Zusätze beimischen.
•
Verwenden Sie nur anerkannt hochwertige Scheibenreiniger mit dem vom
Hersteller vorgeschriebenen Wasseranteil. Bei anderen Reinigern oder
Seifenlösungen können die winzigen Öffnungen der Fächerdüsen
verstopfen.
Abb. 129 Im Motorraum:
Deckel des Scheiben-
waschwasserbehälters
Ibiza250_aleman Seite 204 Dienstag, 5. August 2008 11:27 11

Prüfen und Nachfüllen205
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

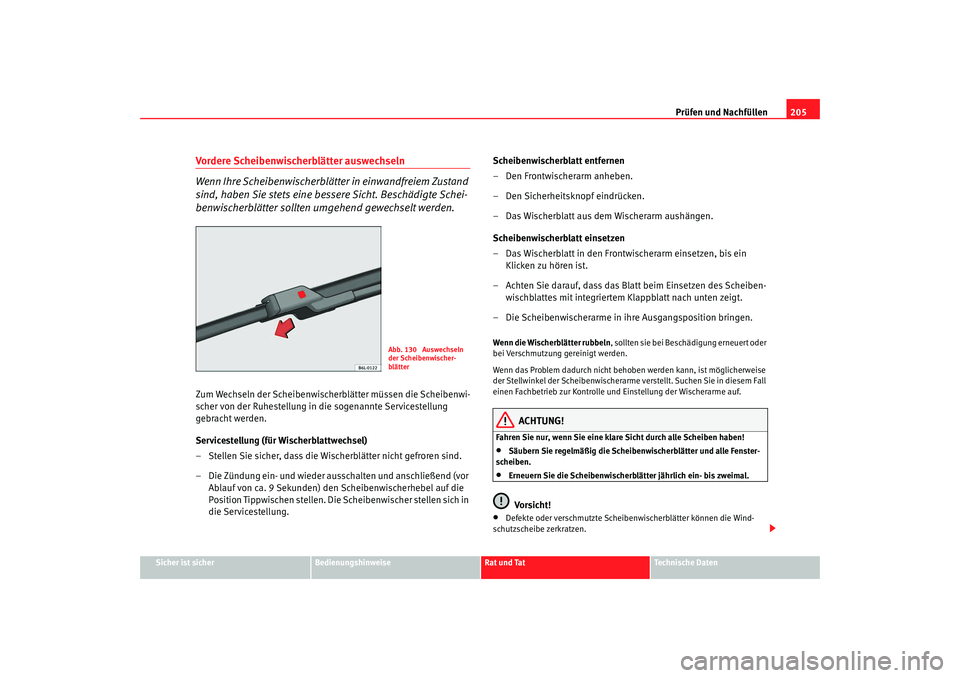

Vordere Scheibenwischerblätter auswechseln
Wenn Ihre Scheibenwischerblätter in einwandfreiem Zustand
sind, haben Sie stets eine bessere Sicht. Beschädigte Schei-
benwischerblätter sollten umgehend gewechselt werden.Zum Wechseln der Scheibenwischerb lätter müssen die Scheibenwi-
scher von der Ruhestellung in die sogenannte Servicestellung
gebracht werden.
Servicestellung (für Wischerblattwechsel)
– Stellen Sie sicher, dass die Wischerblätter nicht gefroren sind.
– Die Zündung ein- und wieder ausschalten und anschließend (vor Ablauf von ca. 9 Sekunden) den Scheibenwischerhebel auf die
Position Tippwischen stellen. Die Scheibenwischer stellen sich in
die Servicestellung. Scheibenwischerblatt entfernen
–Den Frontwischerarm anheben.
– Den Sicherheitsknopf eindrücken.
– Das Wischerblatt aus dem Wischerarm aushängen.
Scheibenwischerblatt einsetzen
– Das Wischerblatt in den Frontwischerarm einsetzen, bis ein
Klicken zu hören ist.
– Achten Sie darauf, dass das Blatt beim Einsetzen des Scheiben- wischblattes mit integriertem Klappblatt nach unten zeigt.
– Die Scheibenwischerarme in ihre Ausgangsposition bringen.
Wenn die Wischerblätter rubbeln , sollten sie bei Beschädigung erneuert oder
bei Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behoben werden kann, ist möglicherweise
der Stellwinkel der Scheibenwischerarme verstellt. Suchen Sie in diesem Fall
einen Fachbetrieb zur Kontrolle un d Einstellung der Wischerarme auf.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•
Säubern Sie regelmäßig die Scheibenwischerblätter und alle Fenster-
scheiben.
•
Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.Vorsicht!
•
Defekte oder verschmutzte Scheib enwischerblätter können die Wind-
schutzscheibe zerkratzen.
Abb. 130 Auswechseln
der Scheibenwischer-
blätter
Ibiza250_aleman Seite 205 Dienstag, 5. August 2008 11:27 11

Prüfen und Nachfüllen
206•
Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten. Dadurch können die
Scheibenwischerblätter beschädigt werden.
•
Bewegen Sie niemals den Scheibenwischer oder den Scheibenwi-
scherarm mit der Hand. Sie könnten beschädigt werden.Hinweis
•
Die Wischerarme können nur dann in die Servicestellung gebracht
werden, wenn die Motorraumklappe vollständig geschlossen ist.

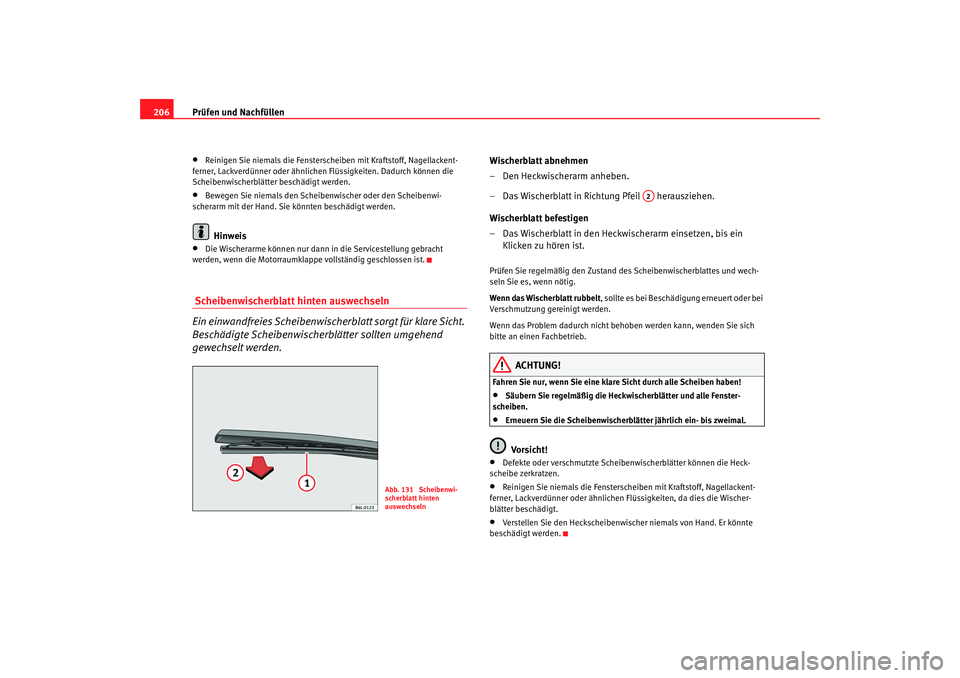

Scheibenwischerblatt hinten auswechseln
Ein einwandfreies Scheibenwische rblatt sorgt für klare Sicht.
Beschädigte Scheibenwischerblätter sollten umgehend
gewechselt werden.
Wischerblatt abnehmen
– Den Heckwischerarm anheben.
– Das Wischerblatt in Richtung Pfeil herausziehen.
Wischerblatt befestigen
– Das Wischerblatt in den Heckwischerarm einsetzen, bis ein
Klicken zu hören ist.Prüfen Sie regelmäßig den Zustand des Scheibenwischerblattes und wech-
seln Sie es, wenn nötig.
Wenn das Wischerblatt rubbelt , sollte es bei Beschädigung erneuert oder bei
Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behobe n werden kann, wenden Sie sich
bitte an einen Fachbetrieb.
ACHTUNG!
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!•
Säubern Sie regelmäßig die Heckwischerblätter und alle Fenster-
scheiben.
•
Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.Vorsicht!
•
Defekte oder verschmutzte Scheibenwischerblätter können die Heck-
scheibe zerkratzen.
•
Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten, da dies die Wischer-
blätter beschädigt.
•
Verstellen Sie den Heckscheibenwischer niemals von Hand. Er könnte
beschädigt werden.
Abb. 131 Scheibenwi-
scherblatt hinten
auswechseln
A2
Ibiza250_aleman Seite 206 Dienstag, 5. August 2008 11:27 11
