2008 Seat Ibiza 5D Betriebsanleitung (in German)

Prüfen und Nachfüllen215
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

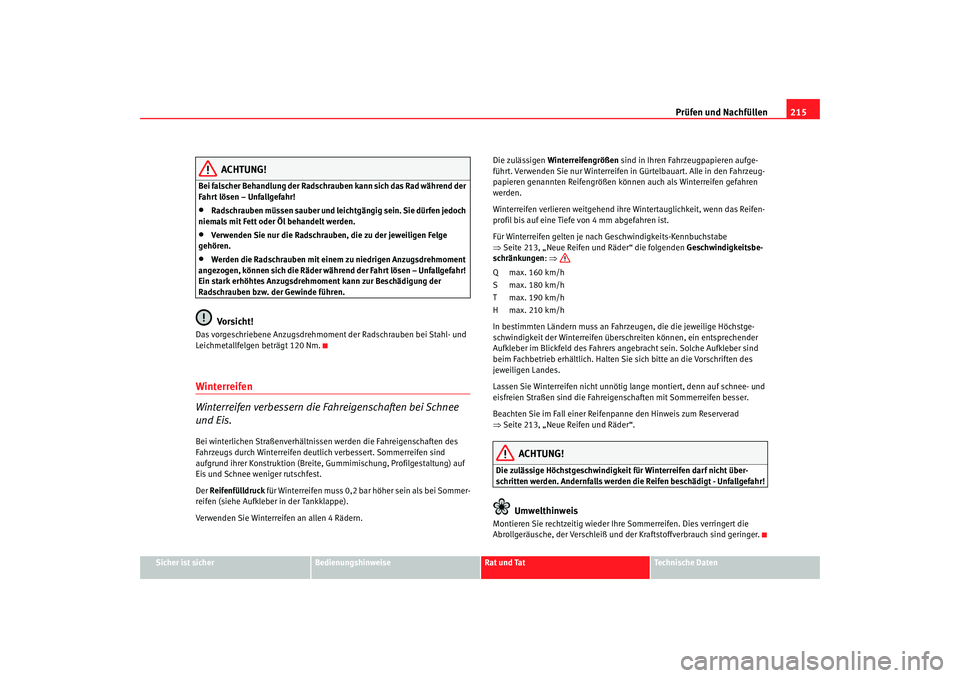

ACHTUNG!
Bei falscher Behandlung der Radschrauben kann sich das Rad während der
Fahrt lösen – Unfallgefahr!•
Radschrauben müssen sauber und leichtgängig sein. Sie dürfen jedoch
niemals mit Fett oder Öl behandelt werden.
•
Verwenden Sie nur die Radschrauben, die zu der jeweiligen Felge
gehören.
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.Vorsicht!
Das vorgeschriebene Anzugsdrehmoment der Radschrauben bei Stahl- und
Leichmetallfelgen beträgt 120 Nm.Winterreifen
Winterreifen verbessern die Fahreigenschaften bei Schnee
und Eis.Bei winterlichen Straßenverhältnissen werden die Fahreigenschaften des
Fahrzeugs durch Winterreifen deutlich verbessert. Sommerreifen sind
aufgrund ihrer Konstruktion (Breite, Gummimischung, Profilgestaltung) auf
Eis und Schnee weniger rutschfest.
Der Reifenfülldruck für Winterreifen muss 0,2 bar höher sein als bei Sommer-
reifen (siehe Aufkleber in der Tankklappe).
Verwenden Sie Winterreifen an allen 4 Rädern. Die zulässigen
Winterreifengrößen sind in Ihren Fahrzeugpapieren aufge-
führt. Verwenden Sie nur Winterreifen in Gürtelbauart. Alle in den Fahrzeug-
papieren genannten Reifengrößen könn en auch als Winterreifen gefahren
werden.
Winterreifen verlieren weitgehend ihre Wintertauglichkeit, wenn das Reifen-
profil bis auf eine Tiefe von 4 mm abgefahren ist.
Für Winterreifen gelten je nach Geschwindigkei ts-Kennbuchstabe
⇒ Seite 213, „Neue Reifen und Räder“ die folgenden Geschwindigkeitsbe-
schränkungen : ⇒
Q max. 160 km/h
S max. 180 km/h
T max. 190 km/h
H max. 210 km/h
In bestimmten Ländern muss an Fahrzeugen, die die jeweilige Höchstge-
schwindigkeit der Winterreifen überschreiten können, ein entsprechender
Aufkleber im Blickfeld des Fahrers angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
Lassen Sie Winterreifen nicht unnötig lange montiert, denn auf schnee- und
eisfreien Straßen sind die Fahrei genschaften mit Sommerreifen besser.
Beachten Sie im Fall einer Reifenpanne den Hinweis zum Reserverad
⇒ Seite 213, „Neue Reifen und Räder“.
ACHTUNG!
Die zulässige Höchstgeschwindigkeit für Winterreifen darf nicht über-
schritten werden. Andernfalls werden die Reifen beschädigt - Unfallgefahr!
Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Sommerreifen. Dies verringert die
Abrollgeräusche, der Verschleiß und der Kraftstoffverbrauch sind geringer.
Ibiza250_aleman Seite 215 Dienstag, 5. August 2008 11:27 11

Prüfen und Nachfüllen
216Schneeketten Schneeketten dürfen nur an den Vord errädern und ausschließlich auf den
nachfolgend aufgeführten Reifen montiert werden:
Bei Schneekettenbetrieb sollten Sie Radvollblenden und Felgenzierringe
abnehmen. Die Radschrauben müssen dann jedoch aus Sicherheitsgründen
mit Abdeckkappen versehen werden, die beim Fachbetrieb erhältlich sind.
ACHTUNG!
Die Schneeketten müssen gemäß den Herstellerangaben korrekt gespannt
werden. Somit wird ein Kontakt der Schneeketten mit dem Radhaus
vermieden.
Vorsicht!
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fa hreigenschaften, beschädigen die Reifen und sind
schnell zerstört.
Hinweis
In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schnee-
ketten auf 50 km/h beschränkt. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
175/70R14
185/60R15 Die Schneeketten dürfen einschließ-
lich Kettenschloss nicht mehr als 15
mm auftragen.
215/45R16 Die Schneeketten dürfen einschließ-
lich Kettenschloss nicht mehr als 9
mm auftragen.
215/40R17 Die Schneeketten dürfen einschließ-
lich Kettenschloss nicht mehr als 7
mm auftragen.
Ibiza250_aleman Seite 216 Dienstag, 5. August 2008 11:27 11

Selbsthilfe217
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

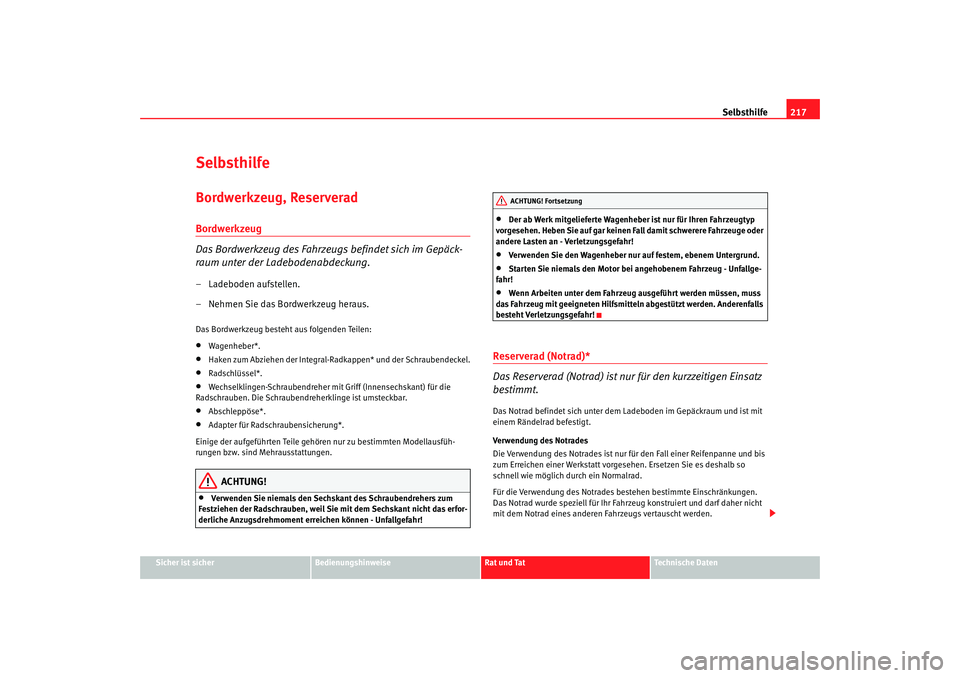

SelbsthilfeBordwerkzeug, ReserveradBordwerkzeug
Das Bordwerkzeug des Fahrzeugs befindet sich im Gepäck-
raum unter der Ladebodenabdeckung.– Ladeboden aufstellen.
– Nehmen Sie das Bordwerkzeug heraus.Das Bordwerkzeug besteht aus folgenden Teilen:•
Wagenheber*.
•
Haken zum Abziehen der Integral-Radkappen* und der Schraubendeckel.
•
Radschlüssel*.
•
Wechselklingen-Schraubendreher mit Griff (Innensechskant) für die
Radschrauben. Die Schraubendreherklinge ist umsteckbar.
•
Abschleppöse*.
•
Adapter für Radschraubensicherung*.
Einige der aufgeführten Teile gehö ren nur zu bestimmten Modellausfüh-
rungen bzw. sind Mehrausstattungen.
ACHTUNG!
•
Verwenden Sie niemals den Sechskant des Schraubendrehers zum
Festziehen der Radschrauben, weil Sie mit dem Sechskant nicht das erfor-
derliche Anzugsdrehmoment erreichen können - Unfallgefahr!
•
Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge oder
andere Lasten an - Verletzungsgefahr!
•
Verwenden Sie den Wagenheber nur auf festem, ebenem Untergrund.
•
Starten Sie niemals den Motor bei angehobenem Fahrzeug - Unfallge-
fahr!
•
Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Hilfsmitteln abgestützt werden. Anderenfalls
besteht Verletzungsgefahr!
Reserverad (Notrad)*
Das Reserverad (Notrad) ist nur für den kurzzeitigen Einsatz
bestimmt.Das Notrad befindet sich unter dem Ladeboden im Gepäckraum und ist mit
einem Rändelrad befestigt.
Verwendung des Notrades
Die Verwendung des Notrades ist nur für den Fall einer Reifenpanne und bis
zum Erreichen einer Werkstatt vorges ehen. Ersetzen Sie es deshalb so
schnell wie möglich durch ein Normalrad.
Für die Verwendung des Notrades be stehen bestimmte Einschränkungen.
Das Notrad wurde speziell für Ihr Fahrzeug konstruiert und darf daher nicht
mit dem Notrad eines anderen Fahrzeugs vertauscht werden.
ACHTUNG! Fortsetzung
Ibiza250_aleman Seite 217 Dienstag, 5. August 2008 11:27 11

Selbsthilfe

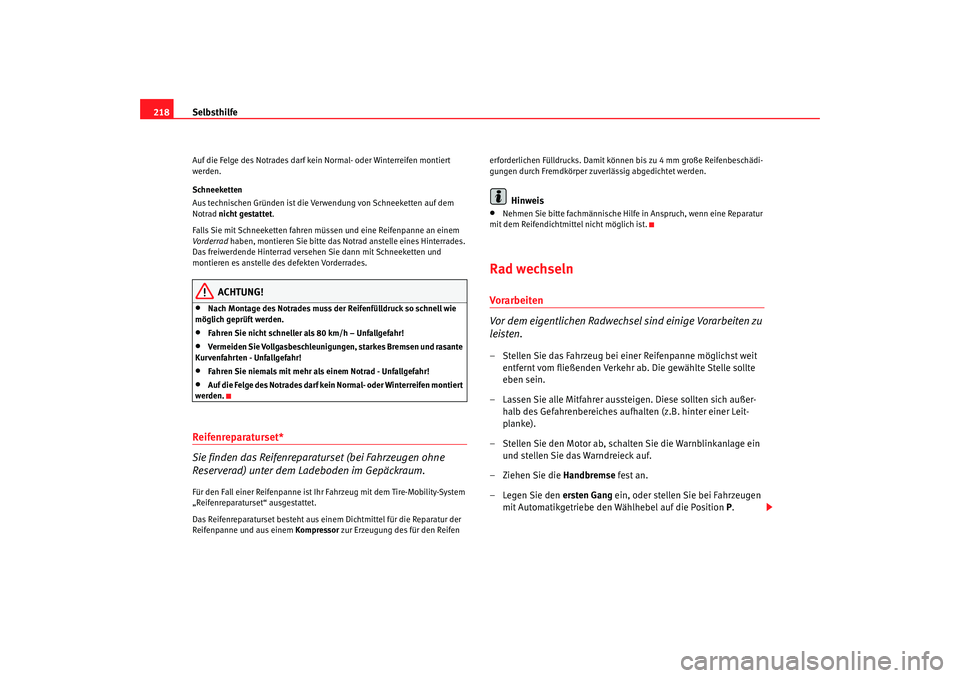

218Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Schneeketten
Aus technischen Gründen ist die Verwendung von Schneeketten auf dem
Notrad nicht gestattet.
Falls Sie mit Schneeketten fahren müssen und eine Reifenpanne an einem
Vorderrad haben, montieren Sie bitte das Notrad anstelle eines Hinterrades.
Das freiwerdende Hinterrad versehen Sie dann mit Schneeketten und
montieren es anstelle des defekten Vorderrades.
ACHTUNG!
•
Nach Montage des Notrades muss der Reifenfülldruck so schnell wie
möglich geprüft werden.
•
Fahren Sie nicht schneller als 80 km/h – Unfallgefahr!
•
Vermeiden Sie Vollgasbeschleunigungen, starkes Bremsen und rasante
Kurvenfahrten - Unfallgefahr!
•
Fahren Sie niemals mit mehr als einem Notrad - Unfallgefahr!
•
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Reifenreparaturset*
Sie finden das Reifenreparaturset (bei Fahrzeugen ohne
Reserverad) unter dem Ladeboden im Gepäckraum.Für den Fall einer Reifenpanne ist Ihr Fahrzeug mit dem Tire-Mobility-System
„Reifenreparaturset“ ausgestattet.
Das Reifenreparaturset besteht aus einem Dichtmittel für die Reparatur der
Reifenpanne und aus einem Kompressor zur Erzeugung des für den Reifen erforderlichen Fülldrucks. Damit können bis zu 4 mm große Reifenbeschädi-
gungen durch Fremdkörper zuverlässig abgedichtet werden.
Hinweis
•
Nehmen Sie bitte fachmännische Hilf
e in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist.
Rad wechseln Vorarbeiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten zu
leisten.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit entfernt vom fließenden Verkehr ab. Die gewählte Stelle sollte
eben sein.
– Lassen Sie alle Mitfahrer aussteigen. Diese sollten sich außer- halb des Gefahrenbereiches aufh alten (z.B. hinter einer Leit-
planke).
– Stellen Sie den Motor ab, schalten Sie die Warnblinkanlage ein und stellen Sie das Warndreieck auf.
–Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein, oder stellen Sie bei Fahrzeugen
mit Automatikgetriebe den Wählhebel auf die Position P.
Ibiza250_aleman Seite 218 Dienstag, 5. August 2008 11:27 11

Selbsthilfe219
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

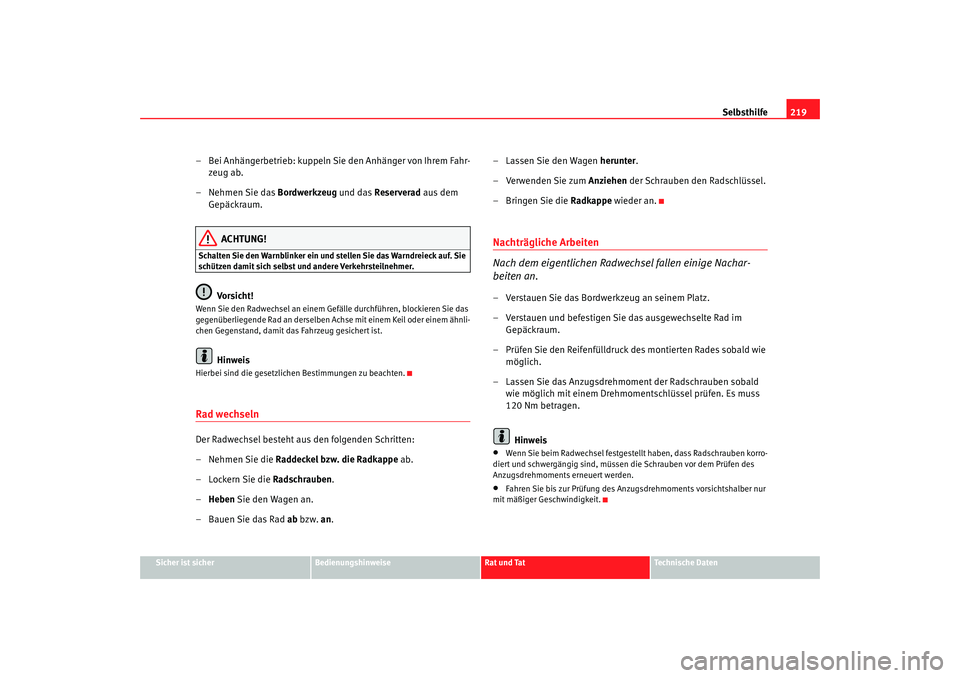

– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem Fahr-
zeug ab.
– Nehmen Sie das Bordwerkzeug und das Reserverad aus dem
Gepäckraum.
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vorsicht!
Wenn Sie den Radwechsel an einem Gefälle durchführen, blockieren Sie das
gegenüberliegende Rad an derselben Ac hse mit einem Keil oder einem ähnli-
chen Gegenstand, damit das Fahrzeug gesichert ist.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Rad wechselnDer Radwechsel besteht aus den folgenden Schritten:
– Nehmen Sie die Raddeckel bzw. die Radkappe ab.
–Lockern Sie die Radschrauben .
– Heben Sie den Wagen an.
– Bauen Sie das Rad ab bzw. an . – Lassen Sie den Wagen
herunter.
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel.
– Bringen Sie die Radkappe wieder an.
Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nachar-
beiten an.– Verstauen Sie das Bordwerkzeug an seinem Platz.
– Verstauen und befestigen Sie das ausgewechselte Rad im
Gepäckraum.
– Prüfen Sie den Reifenfülldruck des montierten Rades sobald wie möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald wie möglich mit einem Drehmomentschlüssel prüfen. Es muss
120 Nm betragen.
Hinweis•
Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben korro-
diert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.
•
Fahren Sie bis zur Prüfung des Anzugsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit.
Ibiza250_aleman Seite 219 Dienstag, 5. August 2008 11:27 11

Selbsthilfe

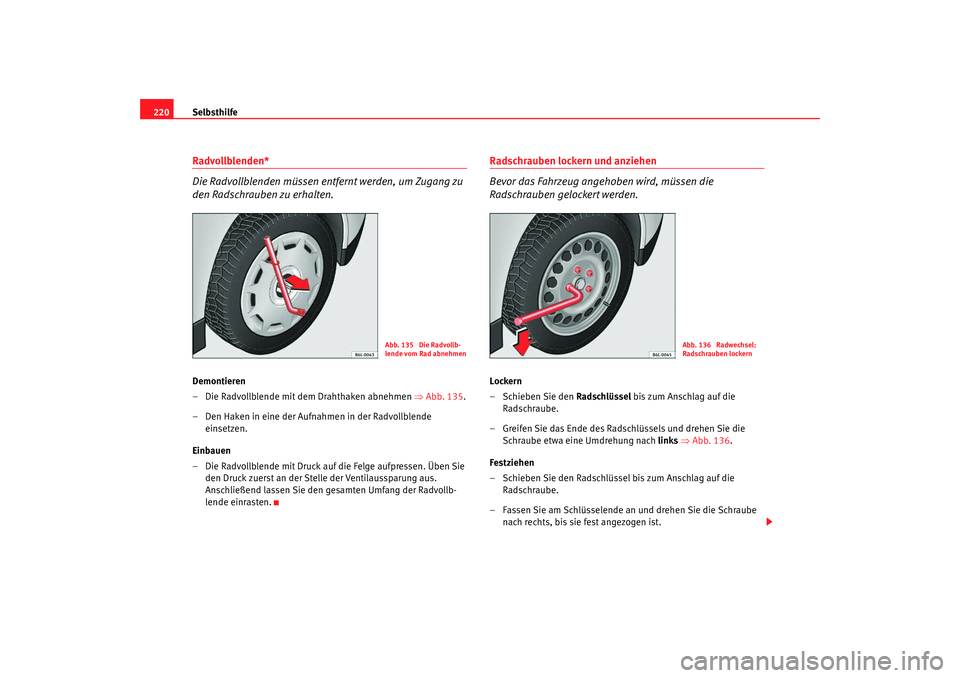

220Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten.Demontieren
– Die Radvollblende mit dem Drahthaken abnehmen ⇒Abb. 135 .
– Den Haken in eine der Aufnahmen in der Radvollblende einsetzen.
Einbauen
– Die Radvollblende mit Druck auf die Felge aufpressen. Üben Sie den Druck zuerst an der Stelle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvollb-
lende einrasten.
Radschrauben lockern und anziehen
Bevor das Fahrzeug angehoben wird, müssen die
Radschrauben gelockert werden.Lockern
–Schieben Sie den Radschlüssel bis zum Anschlag auf die
Radschraube.
– Greifen Sie das Ende des Radschlüssels und drehen Sie die Schraube etwa eine Umdrehung nach links ⇒ Abb. 136 .
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Radschraube.
– Fassen Sie am Schlüsselende an und drehen Sie die Schraube nach rechts, bis sie fest angezogen ist.
Abb. 135 Die Radvollb-
lende vom Rad abnehmen
Abb. 136 Radwechsel:
Radschrauben lockern
Ibiza250_aleman Seite 220 Dienstag, 5. August 2008 11:27 11

Selbsthilfe221
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

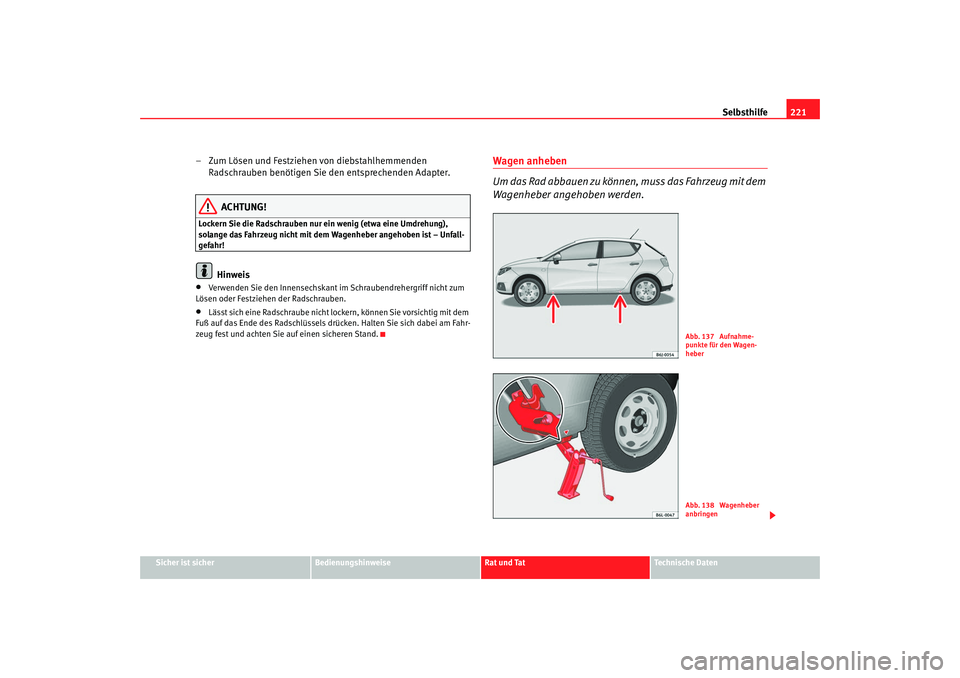

– Zum Lösen und Festziehen von diebstahlhemmenden
Radschrauben benötigen Sie den entsprechenden Adapter.
ACHTUNG!
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung),
solange das Fahrzeug nicht mit dem Wagenheber angehoben ist – Unfall-
gefahr!
Hinweis
•
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.
•
Lässt sich eine Radschraube nicht lock ern, können Sie vorsichtig mit dem
Fuß auf das Ende des Radschlüssels drücken. Halten Sie sich dabei am Fahr-
zeug fest und achten Sie auf einen sicheren Stand.
Wagen anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit dem
Wagenheber angehoben werden.
Abb. 137 Aufnahme-
punkte für den Wagen-
heberAbb. 138 Wagenheber
anbringen
Ibiza250_aleman Seite 221 Dienstag, 5. August 2008 11:27 11

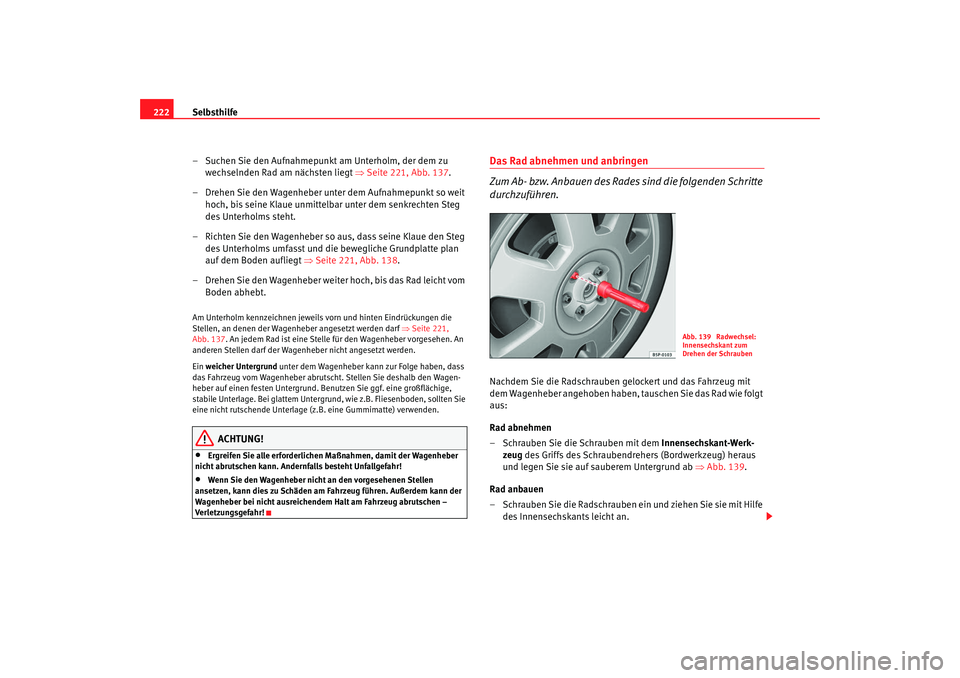

Selbsthilfe
222
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu wechselnden Rad am nächsten liegt ⇒Seite 221, Abb. 137.
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒Seite 221, Abb. 138 .
– Drehen Sie den Wagenheber weiter hoch, bis das Rad leicht vom Boden abhebt.Am Unterholm kennzeichnen jeweils vorn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒Seite 221,
Abb. 137. An jedem Rad ist eine Stelle fü r den Wagenheber vorgesehen. An
anderen Stellen darf der Wagenh eber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abrutscht. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Benutzen Sie ggf. eine großflächige,
stabile Unterlage. Bei glattem Untergrund , wie z.B. Fliesenboden, sollten Sie
eine nicht rutschende Unterlage (z.B. eine Gummimatte) verwenden.
ACHTUNG!
•
Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andernfalls besteht Unfallgefahr!
•
Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen
ansetzen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der
Wagenheber bei nicht ausreichendem Halt am Fahrzeug abrutschen –
Verletzungsgefahr!
Das Rad abnehmen und anbringen
Zum Ab- bzw. Anbauen des Rades sind die folgenden Schritte
durchzuführen.Nachdem Sie die Radschrauben gelockert und das Fahrzeug mit
dem Wagenheber angehoben haben, tauschen Sie das Rad wie folgt
aus:
Rad abnehmen
– Schrauben Sie die Schrauben mit dem Innensechskant-Werk-
zeug des Griffs des Schraubendrehers (Bordwerkzeug) heraus
und legen Sie sie auf sauberem Untergrund ab ⇒Abb. 139 .
Rad anbauen
– Schrauben Sie die Radschrauben ein und ziehen Sie sie mit Hilfe des Innensechskants leicht an.
Abb. 139 Radwechsel:
Innensechskant zum
Drehen der Schrauben
Ibiza250_aleman Seite 222 Dienstag, 5. August 2008 11:27 11
