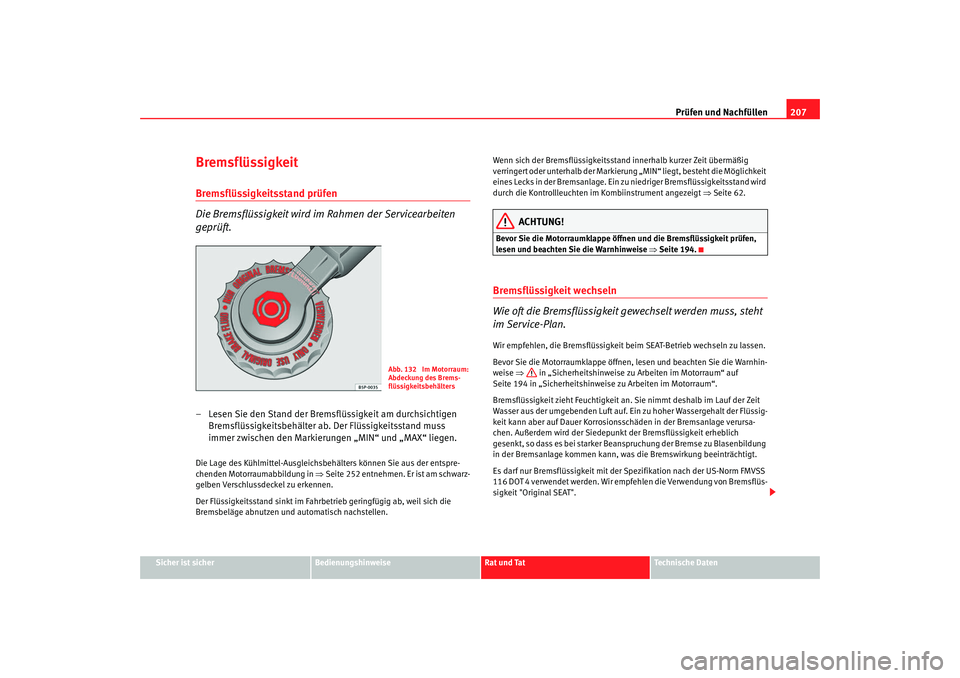

2008 Seat Ibiza 5D Betriebsanleitung (in German)

Prüfen und Nachfüllen207
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
BremsflüssigkeitBremsflüssigkeitsstand prüfen
Die Bremsflüssigkeit wird im Rahmen der Servicearbeiten
geprüft.– Lesen Sie den Stand der Bremsflüssigkeit am durchsichtigen
Bremsflüssigkeitsbehälter ab. Der Flüssigkeitsstand muss
immer zwischen den Markierungen „MIN“ und „MAX“ liegen.Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in ⇒Seite 252 entnehmen. Er ist am schwarz-
gelben Verschlussdeckel zu erkennen.
Der Flüssigkeitsstand sinkt im Fahrbe trieb geringfügig ab, weil sich die
Bremsbeläge abnutzen und automatisch nachstellen. Wenn sich der Bremsflüssigkeitsstand
innerhalb kurzer Zeit übermäßig
verringert oder unterhalb der Markierung „MIN“ liegt, besteht die Möglichkeit
eines Lecks in der Bremsanlage. Ein zu niedriger Bremsflüssigkeitsstand wird
durch die Kontrollleuchten im Kombiinstrument angezeigt ⇒Seite 62.
ACHTUNG!
Bevor Sie die Motorraumklappe öffnen und die Bremsflüssigkeit prüfen,
lesen und beachten Sie die Warnhinweise ⇒Seite 194.Bremsflüssigkeit wechseln
Wie oft die Bremsflüssigkeit gewechselt werden muss, steht
im Service-Plan.Wir empfehlen, die Bremsflüssigkeit beim SEAT-Betrieb wechseln zu lassen.
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die Warnhin-
weise ⇒ in „Sicherheitshinweise zu Arbeiten im Motorraum“ auf
Seite 194 in „Sicherheitshinweise zu Arbeiten im Motorraum“.
Bremsflüssigkeit zieht Feuchtigkeit an. Sie nimmt deshalb im Lauf der Zeit
Wasser aus der umgebenden Luft auf. Ein zu hoher Wassergehalt der Flüssig-
keit kann aber auf Dauer Korrosionsschäden in der Bremsanlage verursa-
chen. Außerdem wird der Siedepunkt der Bremsflüssigkeit erheblich
gesenkt, so dass es bei starker Beanspruchung der Bremse zu Blasenbildung
in der Bremsanlage kommen kann, was die Bremswirkung beeinträchtigt.
Es darf nur Bremsflüssigkeit mit der Spezifikation nach der US-Norm FMVSS
116 DOT 4 verwendet werden. Wir empfehlen die Verwendung von Bremsflüs-
sigkeit "Original SEAT".
Abb. 132 Im Motorraum:
Abdeckung des Brems-
flüssigkeitsbehälters
Ibiza250_aleman Seite 207 Dienstag, 5. August 2008 11:27 11

Prüfen und Nachfüllen
208
ACHTUNG!
Bremsflüssigkeit ist giftig. Alte Bremsflüssigkeit beeinträchtigt die Brems-
leistung.•
Bevor Sie die Motorraumklappe öffnen und die Bremsflüssigkeit
prüfen, lesen und beachten Sie die Warnhinweise ⇒Seite 194.
•
Bewahren Sie die Bremsflüssigkeit nur im verschlossenen Original-
Behälter und sicher vor Kindern auf. Vergiftungsgefahr!
•
Wechseln Sie die Bremsflüssigkeit entsprechend der Angaben im
Service-Plan. Bei zu alter Bremsflüssigkeit kann es bei starker Beanspru-
chung der Bremse zu Blasenbildung in der Bremsanlage kommen. Dadurch
wird die Bremswirkung und somit die Fahrsicherheit beeinträchtigt. Es
besteht Unfallgefahr!Vorsicht!
Bremsflüssigkeit greift den Fahrzeuglack an. Wischen Sie Bremsflüssigkeit
auf dem Fahrzeuglack sofort ab.
Umwelthinweis
Die Bremsflüssigkeit muss aufgefa ngen und ordnungsgemäß entsorgt
werden.
FahrzeugbatterieWarnhinweise zum Umgang mit der Fahrzeugbatterie
ACHTUNG!
Bei Arbeiten an der Fahrzeugbatterie und an der elektrischen Anlage
können Verletzungen, Verätzungen, Unfall- und Brandgefahren entstehen:•
Tragen Sie einen Augenschutz. Lassen Sie keine säure- oder bleihal-
tigen Partikel in die Augen, auf die Haut oder an die Kleidung kommen.
•
Batteriesäure ist stark ätzend. Schutzhandschuhe und Augenschutz
tragen. Batterien nicht kippen, aus den Entgasungsöffnungen kann Säure
austreten. Säurespritzer im Auge sofort einige Minuten lang mit klarem
Wasser spülen. Danach unverzüglich einen Arzt aufsuchen. Säurespritzer
auf der Haut oder auf der Kleidung sofort mit Seifenlauge neutralisieren
und mit viel Wasser nachspülen. Bei getrunkener Säure sofort einen Arzt
aufsuchen.
•
Feuer, Funken, offenes Licht und Rauchen verboten. Funkenbildung bei
Arbeiten mit Kabeln und elektrischen Geräten und durch elektrostatische

Tragen Sie einen Augenschutz!

Batteriesäure ist stark ätzend. Schutzhandschuhe und
Augenschutz tragen!

Feuer, Funken, offenes Licht und Rauchen verboten!

Bei der Ladung von Batterien entsteht ein hochexplosi-
ves Knallgasgemisch!

Kinder von Säure und Batterien fernhalten!
Ibiza250_aleman Seite 208 Dienstag, 5. August 2008 11:27 11

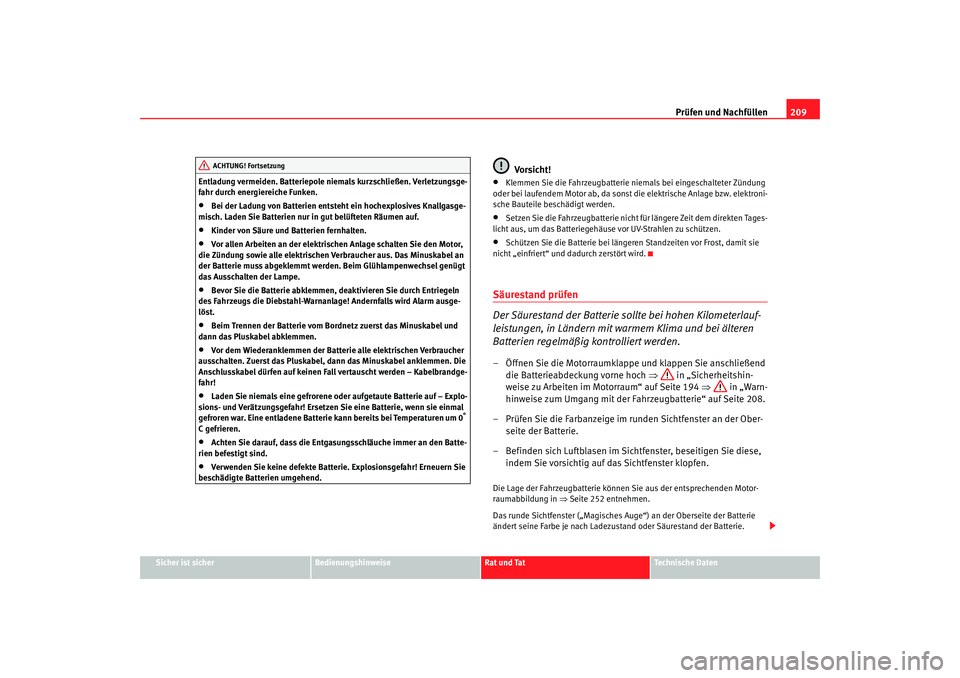

Prüfen und Nachfüllen209
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Entladung vermeiden. Batteriepole niemals kurzschließen. Verletzungsge-
fahr durch energiereiche Funken.
•
Bei der Ladung von Batterien entsteht ein hochexplosives Knallgasge-
misch. Laden Sie Batterien nur in gut belüfteten Räumen auf.
•
Kinder von Säure und Batterien fernhalten.
•
Vor allen Arbeiten an der elektrischen Anlage schalten Sie den Motor,
die Zündung sowie alle elektrischen Verbraucher aus. Das Minuskabel an
der Batterie muss abgeklemmt werden. Beim Glühlampenwechsel genügt
das Ausschalten der Lampe.
•
Bevor Sie die Batterie abklemmen, deaktivieren Sie durch Entriegeln
des Fahrzeugs die Diebstahl-Warnanlage! Andernfalls wird Alarm ausge-
löst.
•
Beim Trennen der Batterie vom Bordnetz zuerst das Minuskabel und
dann das Pluskabel abklemmen.
•
Vor dem Wiederanklemmen der Batterie alle elektrischen Verbraucher
ausschalten. Zuerst das Pluskabel, dann das Minuskabel anklemmen. Die
Anschlusskabel dürfen auf keinen Fall vertauscht werden – Kabelbrandge-
fahr!
•
Laden Sie niemals eine gefrorene oder aufgetaute Batterie auf – Explo-
sions- und Verätzungsgefahr! Ersetzen Sie eine Batterie, wenn sie einmal
gefroren war. Eine entladene Batterie kann bereits bei Temperaturen um 0
°
C gefrieren.
•
Achten Sie darauf, dass die Entgasungsschläuche immer an den Batte-
rien befestigt sind.
•
Verwenden Sie keine defekte Batterie. Explosionsgefahr! Erneuern Sie
beschädigte Batterien umgehend.
Vorsicht!
•
Klemmen Sie die Fahrzeugbatterie niemals bei eingeschalteter Zündung
oder bei laufendem Motor ab, da sonst die elektrische Anlage bzw. elektroni-
sche Bauteile beschädigt werden.
•
Setzen Sie die Fahrzeugbatterie nicht für längere Zeit dem direkten Tages-
licht aus, um das Batteriegehäuse vor UV-Strahlen zu schützen.
•
Schützen Sie die Batterie bei längeren Standzeiten vor Frost, damit sie
nicht „einfriert“ und dadurch zerstört wird.
Säurestand prüfen
Der Säurestand der Batterie sollte bei hohen Kilometerlauf-
leistungen, in Ländern mit warmem Klima und bei älteren
Batterien regelmäßig kontrolliert werden.– Öffnen Sie die Motorraumklappe und klappen Sie anschließend die Batterieabdeckung vorne hoch ⇒ in „Sicherheitshin-
weise zu Arbeiten im Motorraum“ auf Seite 194 ⇒ in „Warn-
hinweise zum Umgang mit der Fahrzeugbatterie“ auf Seite 208.
– Prüfen Sie die Farbanzeige im runden Sichtfenster an der Ober- seite der Batterie.
– Befinden sich Luftblasen im Sichtfenster, beseitigen Sie diese, indem Sie vorsichtig auf das Sichtfenster klopfen.Die Lage der Fahrzeugbat terie können Sie aus der entsprechenden Motor-
raumabbildung in ⇒Seite 252 entnehmen.
Das runde Sichtfenster („Magisches Auge“) an der Oberseite der Batterie
ändert seine Farbe je nach Ladezustand oder Säurestand der Batterie.
ACHTUNG! Fortsetzung
Ibiza250_aleman Seite 209 Dienstag, 5. August 2008 11:27 11

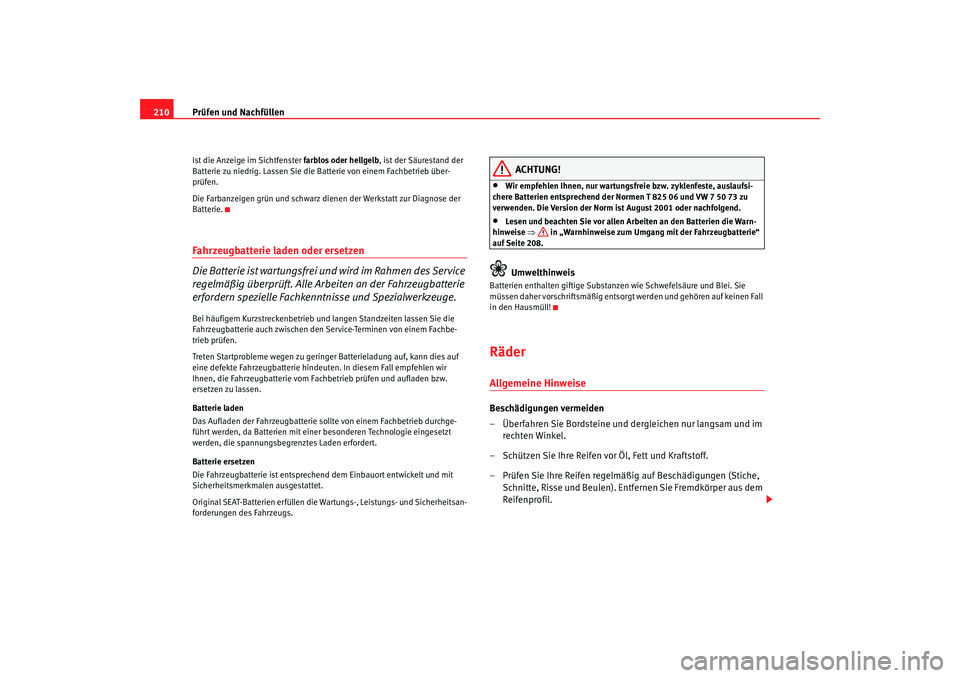

Prüfen und Nachfüllen
210Ist die Anzeige im Sichtfenster farblos oder hellgelb, ist der Säurestand der
Batterie zu niedrig. Lassen Sie die Batterie von einem Fachbetrieb über-
prüfen.
Die Farbanzeigen grün und schwarz dien en der Werkstatt zur Diagnose der
Batterie.Fahrzeugbatterie laden oder ersetzen
Die Batterie ist wartungsfrei und wird im Rahmen des Service
regelmäßig überprüft. Alle Arbeiten an der Fahrzeugbatterie
erfordern spezielle Fachkenntnisse und Spezialwerkzeuge.Bei häufigem Kurzstreckenbetrieb und langen Standzeiten lassen Sie die
Fahrzeugbatterie auch zwischen den Service-Terminen von einem Fachbe-
trieb prüfen.
Treten Startprobleme wegen zu gering er Batterieladung auf, kann dies auf
eine defekte Fahrzeugbatterie hindeuten. In diesem Fall empfehlen wir
Ihnen, die Fahrzeugbatterie vom Fachbetrieb prüfen und aufladen bzw.
ersetzen zu lassen.
Batterie laden
Das Aufladen der Fahrzeugbatterie s ollte von einem Fachbetrieb durchge-
führt werden, da Batterien mit einer besonderen Technologie eingesetzt
werden, die spannungsbegrenztes Laden erfordert.
Batterie ersetzen
Die Fahrzeugbatterie ist entsprechend dem Einbauort entwickelt und mit
Sicherheitsmerkmalen ausgestattet.
Original SEAT-Batterien erfüllen die Wartungs-, Leistungs- und Sicherheitsan-
forderungen des Fahrzeugs.
ACHTUNG!
•
Wir empfehlen Ihnen, nur wartungsfreie bzw. zyklenfeste, auslaufsi-
chere Batterien entsprechend der Normen T 825 06 und VW 7 50 73 zu
verwenden. Die Version der Norm ist August 2001 oder nachfolgend.
•
Lesen und beachten Sie vor allen Arbeiten an den Batterien die Warn-
hinweise ⇒ in „Warnhinweise zum Umgang mit der Fahrzeugbatterie“
auf Seite 208.Umwelthinweis
Batterien enthalten giftige Substanzen wie Schwefelsäure und Blei. Sie
müssen daher vorschriftsmäßig entsorgt werden und gehören auf keinen Fall
in den Hausmüll!Räder Allgemeine HinweiseBeschädigungen vermeiden
– Überfahren Sie Bordsteine und dergleichen nur langsam und im rechten Winkel.
– Schützen Sie Ihre Reifen vor Öl, Fett und Kraftstoff.
– Prüfen Sie Ihre Reifen regelmäßig auf Beschädigungen (Stiche, Schnitte, Risse und Beulen). Entfernen Sie Fremdkörper aus dem
Reifenprofil.
Ibiza250_aleman Seite 210 Dienstag, 5. August 2008 11:27 11

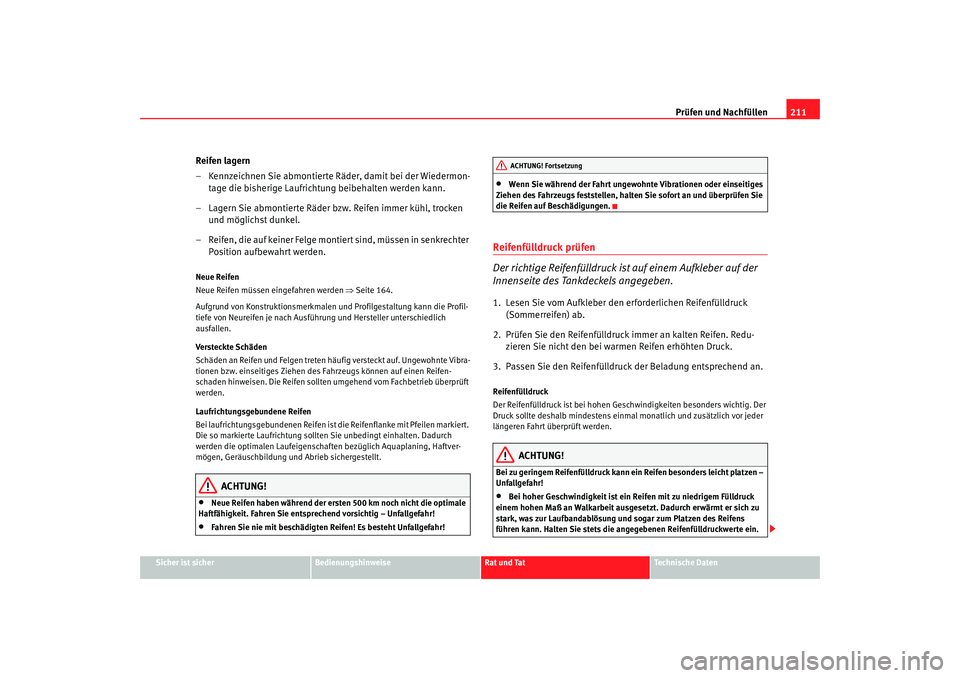

Prüfen und Nachfüllen211
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Reifen lagern
– Kennzeichnen Sie abmontierte Räder, damit bei der Wiedermon-
tage die bisherige Laufrichtung beibehalten werden kann.
– Lagern Sie abmontierte Räder bzw. Reifen immer kühl, trocken und möglichst dunkel.
– Reifen, die auf keiner Felge montiert sind, müssen in senkrechter Position aufbewahrt werden.Neue Reifen
Neue Reifen müssen eingefahren werden ⇒Seite 164.
Aufgrund von Konstruktionsmerkmalen und Profilgestaltung kann die Profil-
tiefe von Neureifen je nach Ausführung und Hersteller unterschiedlich
ausfallen.
Versteckte Schäden
Schäden an Reifen und Felgen treten häufig versteckt auf. Ungewohnte Vibra-
tionen bzw. einseitiges Ziehen des Fahrzeugs können auf einen Reifen-
schaden hinweisen. Die Reifen sollten umgehend vom Fachbetrieb überprüft
werden.
Laufrichtungsgebundene Reifen
Bei laufrichtungsgebundenen Reifen ist di e Reifenflanke mit Pfeilen markiert.
Die so markierte Laufrichtung sollten Sie unbedingt einhalten. Dadurch
werden die optimalen Laufeigenschaften bezüglich Aquaplaning, Haftver-
mögen, Geräuschbildung und Abrieb sichergestellt.
ACHTUNG!
•
Neue Reifen haben während der ersten 500 km noch nicht die optimale
Haftfähigkeit. Fahren Sie entsprechend vorsichtig – Unfallgefahr!
•
Fahren Sie nie mit beschädigten Reifen! Es besteht Unfallgefahr!
•
Wenn Sie während der Fahrt ungewohnte Vibrationen oder einseitiges
Ziehen des Fahrzeugs feststellen, halten Sie sofort an und überprüfen Sie
die Reifen auf Beschädigungen.
Reifenfülldruck prüfen
Der richtige Reifenfülldruck ist auf einem Aufkleber auf der
Innenseite des Tankdeckels angegeben.1. Lesen Sie vom Aufkleber den erforderlichen Reifenfülldruck (Sommerreifen) ab.
2. Prüfen Sie den Reifenfülldruck immer an kalten Reifen. Redu- zieren Sie nicht den bei warmen Reifen erhöhten Druck.
3. Passen Sie den Reifenfülldruck der Beladung entsprechend an.Reifenfülldruck
Der Reifenfülldruck ist bei hohen Geschwindigkeiten besonders wichtig. Der
Druck sollte deshalb mindestens einmal monatlich und zusätzlich vor jeder
längeren Fahrt überprüft werden.
ACHTUNG!
Bei zu geringem Reifenfülldruck kann ein Reifen besonders leicht platzen –
Unfallgefahr!•
Bei hoher Geschwindigkeit ist ein Reifen mit zu niedrigem Fülldruck
einem hohen Maß an Walkarbeit ausgesetzt. Dadurch erwärmt er sich zu
stark, was zur Laufbandablösung und sogar zum Platzen des Reifens
führen kann. Halten Sie stets die angegebenen Reifenfülldruckwerte ein.ACHTUNG! Fortsetzung
Ibiza250_aleman Seite 211 Dienstag, 5. August 2008 11:27 11

Prüfen und Nachfüllen
212•
Zu geringer oder zu hoher Reifenfülldruck verkürzt die Lebensdauer der
Bereifung und verschlechtert das Fahrverhalten des Fahrzeugs – Unfallge-
fahr!Umwelthinweis
Ein zu geringer Reifenfülldruck erhöht den Kraftstoffverbrauch.Reifenlebensdauer
Die Reifenlebensdauer ist abhängig vom Reifenfülldruck, der
Fahrweise und der korrekten Montage.
Verschleißanzeiger
Im Profilgrund der Originalbereifung befinden sich quer zur Laufrichtung 1,6
mm hohe „Verschleißanzeiger“ ⇒Seite 212, Abb. 133 . Diese Verschleißan-
zeiger sind je nach Fabrikat sechs- bis achtmal in gleichen Abständen auf der
Lauffläche angeordnet. Markierungen an den Reifenflanken (zum Beispiel die
Buchstaben „TWI“ oder Symbole) kennz eichnen die Lage der Verschleißan-
zeiger. Bei 1,6 mm Restprofil – gemessen in den Profilrillen neben den
Verschleißanzeigern – ist die gesetzlich zulässige Mindestprofiltiefe erreicht.
Die Reifen müssen ersetzt werden. In Exportländern können andere Werte
gelten ⇒.
Reifenfülldruck
Ein zu niedriger Reifenfülldruck kann einen vorzeitigen Verschleiß und sogar
das Platzen des Reifens zur Folge habe n. Der Reifenfülldruck sollte deshalb
mindestens einmal monatlich geprüft werden ⇒Seite 211.
Fahrweise
Schnelles Kurvenfahren, rasantes Beschleunigen und scharfes Bremsen
erhöhen die Abnutzung der Reifen.
ACHTUNG! Fortsetzung

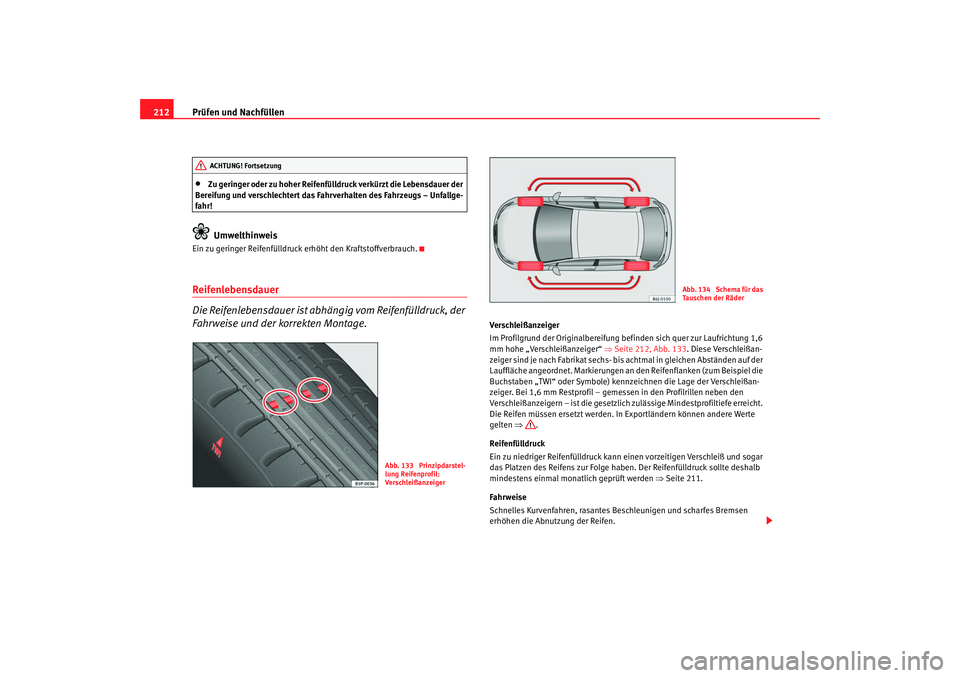

Abb. 133 Prinzipdarstel-
lung Reifenprofil:
Verschleißanzeiger
Abb. 134 Schema für das
Ta u s ch e n d e r R ä d e r
Ibiza250_aleman Seite 212 Dienstag, 5. August 2008 11:27 11

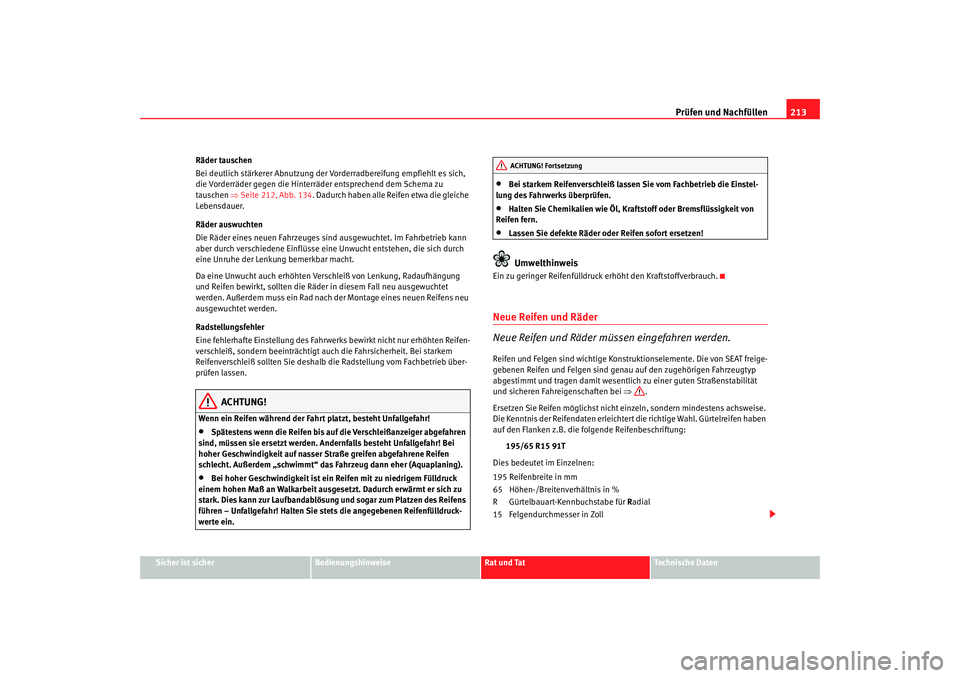

Prüfen und Nachfüllen213
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Räder tauschen
Bei deutlich stärkerer Abnutzung der
Vorderradbereifung empfiehlt es sich,
die Vorderräder gegen di e Hinterräder entsprechend dem Schema zu
tauschen ⇒Seite 212, Abb. 134 . Dadurch haben alle Reifen etwa die gleiche
Lebensdauer.
Räder auswuchten
Die Räder eines neuen Fahrzeuges sind ausgewuchtet. Im Fahrbetrieb kann
aber durch verschiedene Einflüsse eine Unwucht entstehen, die sich durch
eine Unruhe der Lenkung bemerkbar macht.
Da eine Unwucht auch erhöhten Vers chleiß von Lenkung, Radaufhängung
und Reifen bewirkt, sollten die Räder in diesem Fall neu ausgewuchtet
werden. Außerdem muss ein Rad nach der Montage eines neuen Reifens neu
ausgewuchtet werden.
Radstellungsfehler
Eine fehlerhafte Einstellung des Fahrwe rks bewirkt nicht nur erhöhten Reifen-
verschleiß, sondern beeinträchtigt auch die Fahrsicherheit. Bei starkem
Reifenverschleiß sollten Sie deshalb die Radstellung vom Fachbetrieb über-
prüfen lassen.
ACHTUNG!
Wenn ein Reifen während der Fahr t platzt, besteht Unfallgefahr!•
Spätestens wenn die Reifen bis auf die Verschleißanzeiger abgefahren
sind, müssen sie ersetzt werden. Andernfalls besteht Unfallgefahr! Bei
hoher Geschwindigkeit auf nasser Straße greifen abgefahrene Reifen
schlecht. Außerdem „schwimmt“ das Fahrzeug dann eher (Aquaplaning).
•
Bei hoher Geschwindigkeit ist ein Re ifen mit zu niedrigem Fülldruck
einem hohen Maß an Walkarbeit ausgesetzt. Dadurch erwärmt er sich zu
stark. Dies kann zur Laufbandablösung und sogar zum Platzen des Reifens
führen – Unfallgefahr! Halten Sie stets die angegebenen Reifenfülldruck-
werte ein.
•
Bei starkem Reifenverschleiß lassen Sie vom Fachbetrieb die Einstel-
lung des Fahrwerks überprüfen.
•
Halten Sie Chemikalien wie Öl, Kraftstoff oder Bremsflüssigkeit von
Reifen fern.
•
Lassen Sie defekte Räder oder Reifen sofort ersetzen!Umwelthinweis
Ein zu geringer Reifenfülldruck erhöht den Kraftstoffverbrauch.Neue Reifen und Räder
Neue Reifen und Räder müssen eingefahren werden.Reifen und Felgen sind wichtige Konstruktionselemente. Die von SEAT freige-
gebenen Reifen und Felgen sind genau auf den zugehörigen Fahrzeugtyp
abgestimmt und tragen damit wesentlic h zu einer guten Straßenstabilität
und sicheren Fahreigenschaften bei ⇒.
Ersetzen Sie Reifen möglic hst nicht einzeln, sondern mindestens achsweise.
Die Kenntnis der Reifendaten erleichtert die richtige Wahl. Gürtelreifen haben
auf den Flanken z.B. die folgende Reifenbeschriftung:
195/65 R15 91T
Dies bedeutet im Einzelnen:
195 Reifenbreite in mm
65 Höhen-/Breitenverhältnis in %
R Gürtelbauart-Kennbuchstabe für Radial
15 Felgendurchmesser in Zoll
ACHTUNG! Fortsetzung
Ibiza250_aleman Seite 213 Dienstag, 5. August 2008 11:27 11

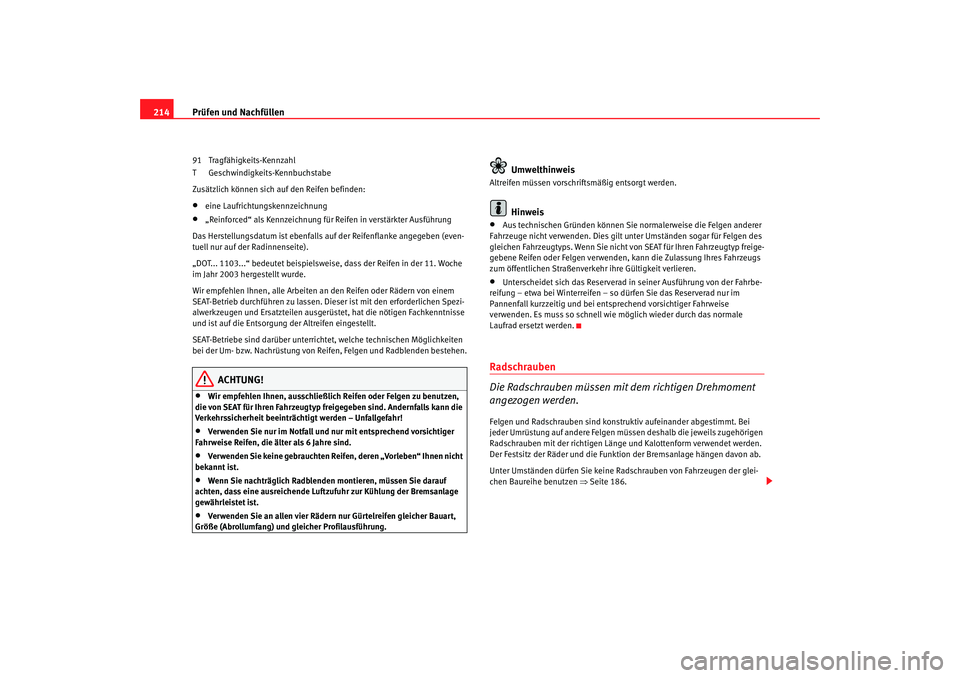

Prüfen und Nachfüllen
21491 Tragfähigkeits-Kennzahl
T Geschwindigkeits-Kennbuchstabe
Zusätzlich können sich auf den Reifen befinden:•
eine Laufrichtungskennzeichnung
•
„Reinforced“ als Kennzeichnung für Reifen in verstärkter Ausführung
Das Herstellungsdatum ist ebenfalls au f der Reifenflanke angegeben (even-
tuell nur auf der Radinnenseite).
„DOT... 1103...“ bedeutet beispielsweise, dass der Reifen in der 11. Woche
im Jahr 2003 hergestellt wurde.
Wir empfehlen Ihnen, alle Arbeiten an den Reifen oder Rädern von einem
SEAT-Betrieb durchführen zu lassen. Dieser ist mit den erforderlichen Spezi-
alwerkzeugen und Ersatzteilen ausgerüstet, hat die nötigen Fachkenntnisse
und ist auf die Entsorgung der Altreifen eingestellt.
SEAT-Betriebe sind darüber unterricht et, welche technischen Möglichkeiten
bei der Um- bzw. Nachrüstung von Reifen, Felgen und Radblenden bestehen.
ACHTUNG!
•
Wir empfehlen Ihnen, ausschließlich Reifen oder Felgen zu benutzen,
die von SEAT für Ihren Fahrzeugtyp freigegeben sind. Andernfalls kann die
Verkehrssicherheit beeinträc htigt werden – Unfallgefahr!
•
Verwenden Sie nur im Notfall und nur mit entsprechend vorsichtiger
Fahrweise Reifen, die älter als 6 Jahre sind.
•
Verwenden Sie keine gebrauchten Reifen, deren „Vorleben“ Ihnen nicht
bekannt ist.
•
Wenn Sie nachträglich Radblenden montieren, müssen Sie darauf
achten, dass eine ausreichende Luftzufuhr zur Kühlung der Bremsanlage
gewährleistet ist.
•
Verwenden Sie an allen vier Rädern nur Gürtelreifen gleicher Bauart,
Größe (Abrollumfang) und gleicher Profilausführung.
Umwelthinweis
Altreifen müssen vorschriftsmäßig entsorgt werden.
Hinweis
•
Aus technischen Gründen können Sie normalerweise die Felgen anderer
Fahrzeuge nicht verwenden. Dies gilt unter Umständen sogar für Felgen des
gleichen Fahrzeugtyps. We nn Sie nicht von SEAT für Ihren Fahrzeugtyp freige-
gebene Reifen oder Felgen verwenden, kann die Zulassung Ihres Fahrzeugs
zum öffentlichen Straßenverkehr ihre Gültigkeit verlieren.
•
Unterscheidet sich das Reserverad in seiner Ausführung von der Fahrbe-
reifung – etwa bei Winte rreifen – so dürfen Sie das Reserverad nur im
Pannenfall kurzzeitig und bei entsprechend vorsichtiger Fahrweise
verwenden. Es muss so schnell wie möglich wieder durch das normale
Laufrad ersetzt werden.
Radschrauben
Die Radschrauben müssen mit dem richtigen Drehmoment
angezogen werden.Felgen und Radschrauben sind konstruktiv aufeinander abgestimmt. Bei
jeder Umrüstung auf andere Felgen mü ssen deshalb die jeweils zugehörigen
Radschrauben mit der richtigen Läng e und Kalottenform verwendet werden.
Der Festsitz der Räder und die Funktion der Bremsanlage hängen davon ab.
Unter Umständen dürfen Sie keine Rads chrauben von Fahrzeugen der glei-
chen Baureihe benutzen ⇒Seite 186.
Ibiza250_aleman Seite 214 Dienstag, 5. August 2008 11:27 11
