2008 Seat Alhambra Manuale del proprietario (in Italian)

Sicurezza dei bambini63
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Approntamento del seggiolino
– Tirare in avanti nel senso indicato dalla freccia la maniglia flessi-
bile ⇒pag. 62, fig. 41 .
– Spingere la seduta del sedile nella direzione indicata dalla freccia , in modo da farla innestare.
Uso della cintura a tre punti di aggancio
– Tenendola per la linguetta di aggancio, tirare lentamente e senza strappi la cintura a tre punti , facendola passare sul torace e
sull'addome del bambino.
– Inserire la linguetta della cintura nel relativo blocchetto di aggancio del sedile fino a percepire lo scatto d'innesto ( verifi-
care l'aggancio! ).
– Infine, regolare la cintura in base alla statura del bambino ⇒.
Chiusura del seggiolino
– Tirare in avanti la maniglia nella direzione indicata dalla freccia e spingere verso il basso la seduta fino ad incastrarla.Per poter adattare meglio possibile la cintura alla persona che la indossa, si
hanno a disposizione le seguenti funzioni:•
Regolazione in altezza delle cinture
•
Scorrimento del sedile in senso longitudinale
•
Regolazione dell'inclinazione dello schienale
ATTENZIONE!
•
Nel caso dei bambini del gruppo 3, per ragioni di sicurezza, il seggio-
lino deve essere sempre rivolto in avanti, nella direzione di marcia del veicolo. Esso va inoltre montato su uno dei sedili esterni e non sul sedile
centrale.
•
La cintura va sempre allacciata, altrimenti si espone il bambino a rischi
molto gravi.
•
Il tratto diagonale della cintura deve passare all'incirca al centro della
spalla (non sul collo!) e aderire bene al torace.
•
Il nastro addominale deve aderire bene al bacino e non passare sul
ventre: sistemarlo in modo opportuno.
Lavaggio della fodera del seggiolino– Aprire completamente la cerniera ⇒fig. 42 e sganciarla.
– Sfilare la fodera dalla parte per staccarla dal velcro.
A1
A2
A1
ATTENZIONE! (continua)
Fig. 42 Dettaglio del
seggiolino integrato nel
sedileAA
AB
alhambra_italia_0708 Se ite 63 Mittwoch, 17. September 2008 5:46 17

Sicurezza dei bambini
64

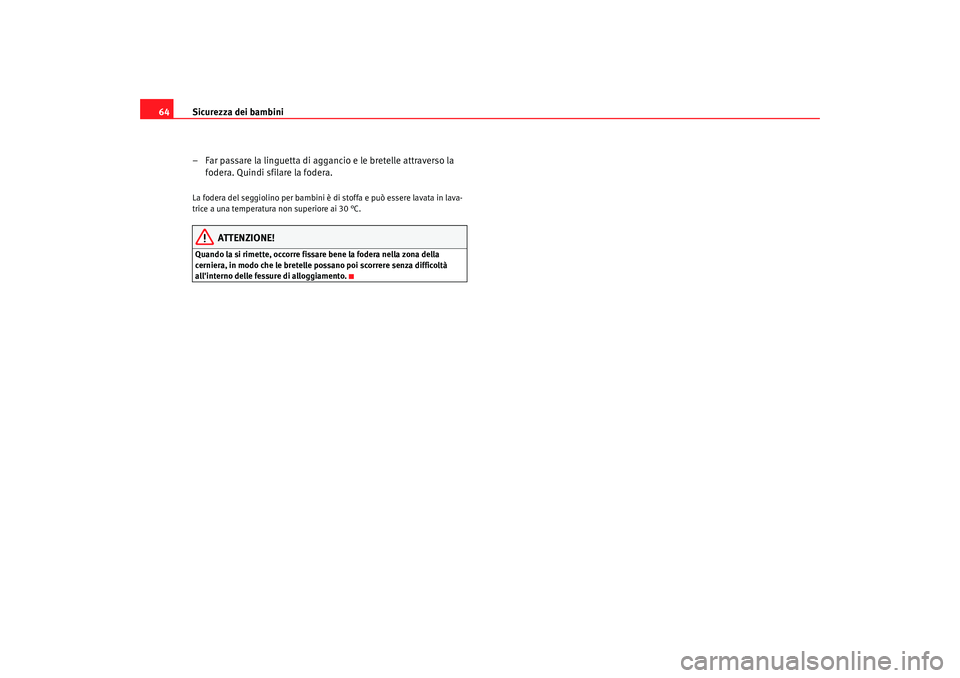

– Far passare la linguetta di aggancio e le bretelle attraverso la fodera. Quindi sfilare la fodera.La fodera del seggiolino per bambini è di stoffa e può essere lavata in lava-
trice a una temperatura non superiore ai 30 °C.
ATTENZIONE!
Quando la si rimette, occorre fissare bene la fodera nella zona della
cerniera, in modo che le bretelle possano poi scorrere senza difficoltà
all'interno delle fessure di alloggiamento.
alhambra_italia_0708 Se ite 64 Mittwoch, 17. September 2008 5:46 17

65
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
alhambra_italia_0708 Seite 65 Mittwoch, 17. September 2008 5:46 17

66

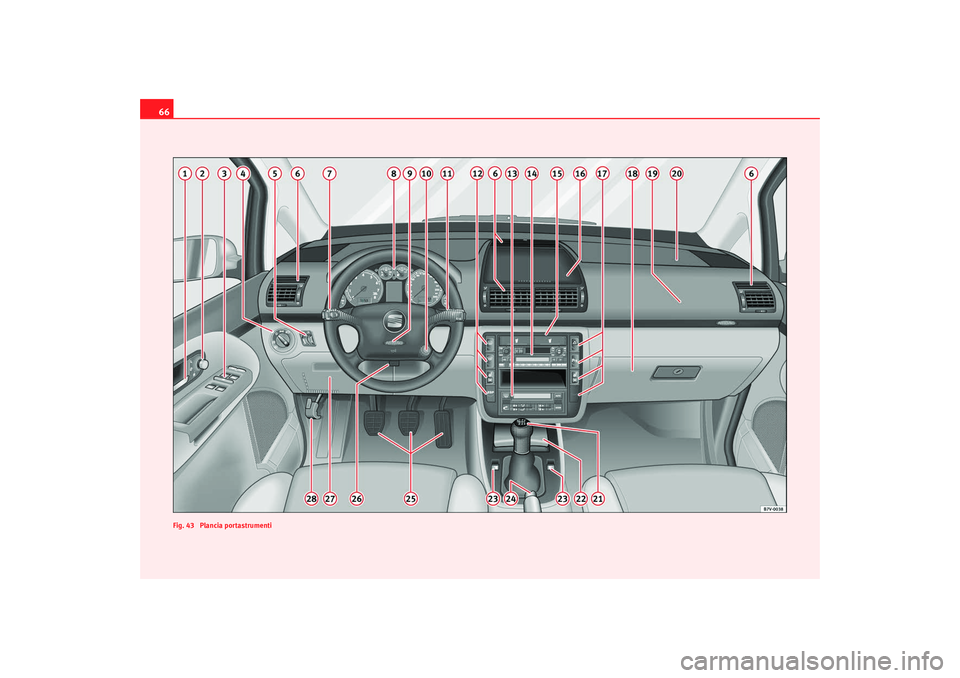

Fig. 43 Plancia portastrumentialhambra_italia_0708 Seite 66 Mittwoch, 17. September 2008 5:46 17

Strumentazione67
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Modalità d'usoStrumentazioneQuadro generaleVista d'insieme della plancia degli strumenti
L'illustrazione sottostante è molto utile per orientarsi e pren-
dere velocemente dimestichezza con tutte le spie e i comandi
di cui è dotato il veicolo.
Levetta di apertura della porta . . . . . . . . . . . . . . . . . . . . . . . . . .
Comando regolazione elettrica retrovisore esterno . . . . . . . . .
Comando alzavetri elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttore luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolazione illuminazione strumentazione/Regolazione
portata fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Diffusori
Leva luci abbaglianti ed indicatori di direzione / Regolatore di
velocità* / . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Quadro strumenti / spie luminose / . . . . . . . . . . . . . . . . . . . . .
Clacson / Airbag guidatore* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva tergicristallo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttori per:
−lunotto termico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− sbrinatore parabrezza* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− riscaldamento sedile sinistro* . . . . . . . . . . . . . . . . . . . . . . . . −
ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Portabicchieri* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Portaoggetti centrale superiore . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttori per:
− lampeggianti d'emergenza . . . . . . . . . . . . . . . . . . . . . . . . . .
− PDC* (sistema di controllo per il parcheggio) . . . . . . . . . . . .
− riscaldamento sedile destro* . . . . . . . . . . . . . . . . . . . . . . . .
− coperchio interruttore supplementare
Cassetto/Vano portaoggetti . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag passeggero* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Portaoggetti superiore lato passeggero . . . . . . . . . . . . . . . . . .
Leva del cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Posacenere / accendisigari . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandi vetri laterali elettrici* . . . . . . . . . . . . . . . . . . . . . . . . .
Leva del freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedali
Leva regolazione piantone dello sterzo* . . . . . . . . . . . . . . . . . .
Coperchio scatola portafusibili . . . . . . . . . . . . . . . . . . . . . . . . .
Leva sblocco cofano motore . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avvertenza
•
Alcune delle dotazioni raffigurate nell'illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional.
A1
98
A2
126
A3
107
A4
116
A5
116
A6A7
118, 186
A8
68, 76
A9
39
A10
172
A11
122
A12
121
122
133 195
A13
161
A14A15
144
A16
142
A17
117
184
133
A18
142
A19
39
A20
141
A21
176
A22
147
A23
107
A24
183
A25A26
170
A27
257
A28
225
alhambra_italia_0708 Se
ite 67 Mittwoch, 17. September 2008 5:46 17

Strumentazione
68•
Sulle versioni con la guida a destra, la disposizione dei comandi è legger-
mente diversa. Comunque i simboli assegnati ai suddetti comandi sono
uguali nelle due versioni.
StrumentazioneVista d'insieme della strumentazione
La strumentazione consente di tenere sotto controllo il funzionamento del veicolo.
Contagiri ⇒pag. 69
Indicatore della temperatura del liquido di raffreddamento ⇒pag. 69
Display del quadro strumenti
4) e spie ⇒ pag. 76
4)
Indicatore del livello del carburante ⇒pag. 70
Tachi m e tro Indicatore della temperatura dell'olio motore
4)
⇒ pag. 71
Orologio ⇒pag. 71
Pomello di regolazione dell'ora
Pulsante di regolazione chilometraggio
Contachilometri (totale / parziale) ⇒pag. 71
Vo ltm e t ro
4) ⇒ pag. 72

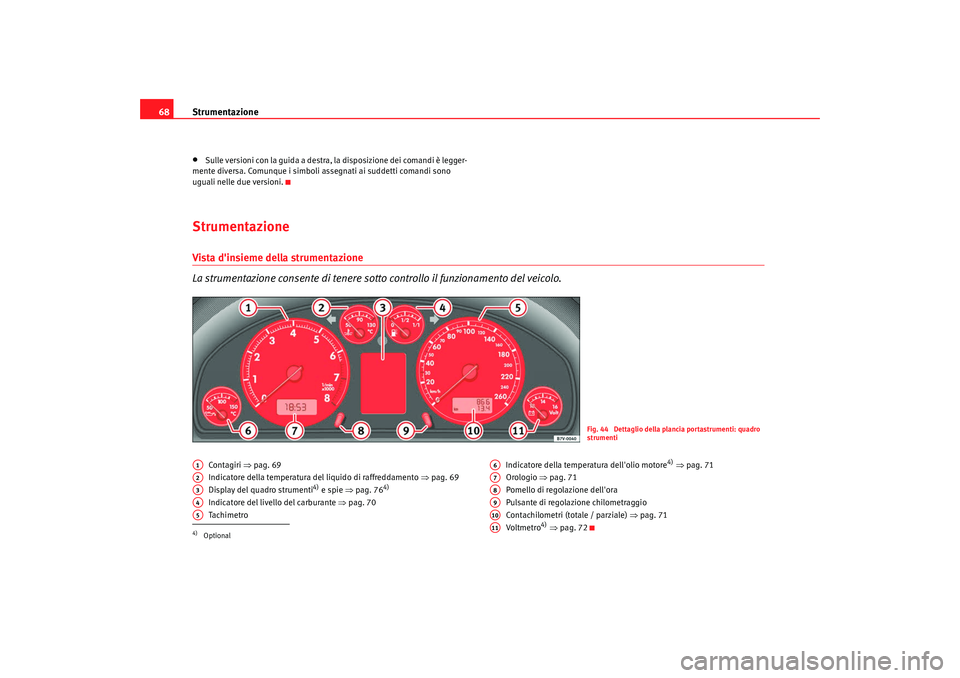

Fig. 44 Dettaglio della plancia portastrumenti: quadro
strumenti
4)OptionalA1A2A3A4A5
A6A7A8A9A10A11
alhambra_italia_0708 Se ite 68 Mittwoch, 17. September 2008 5:46 17

Strumentazione69
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

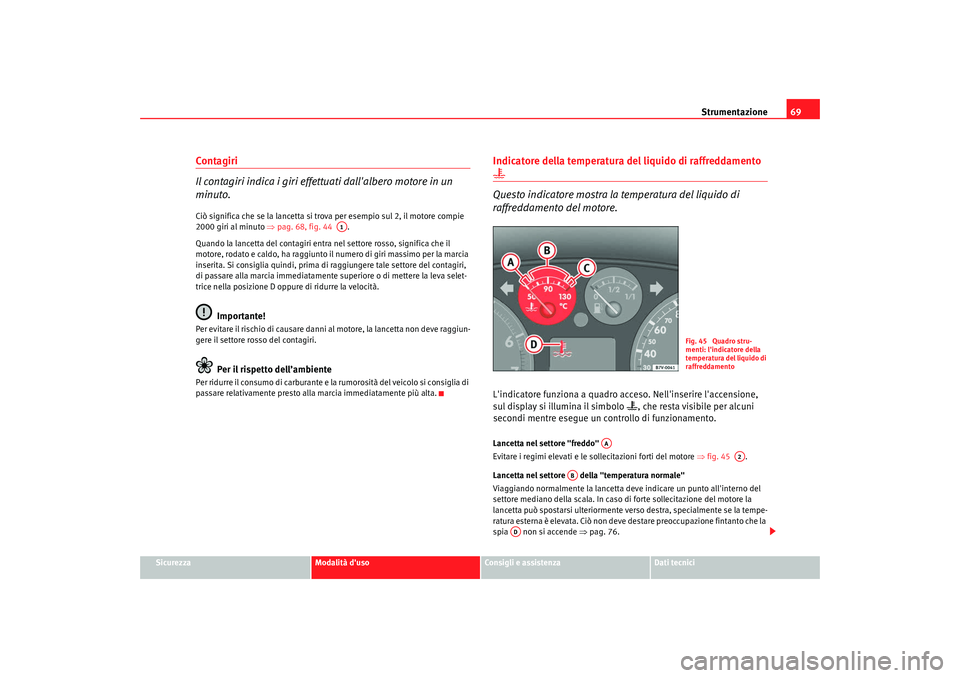

Contagiri
Il contagiri indica i giri effettuati dall'albero motore in un
minuto.Ciò significa che se la lancetta si trova per esempio sul 2, il motore compie
2000 giri al minuto ⇒pag. 68, fig. 44 .
Quando la lancetta del contagiri entra nel settore rosso, significa che il
motore, rodato e caldo, ha raggiunto il numero di giri massimo per la marcia
inserita. Si consiglia quindi, prima di raggiungere tale settore del contagiri,
di passare alla marcia immediatamente superiore o di mettere la leva selet-
trice nella posizione D oppure di ridurre la velocità.
Importante!
Per evitare il rischio di causare danni al motore, la lancetta non deve raggiun-
gere il settore rosso del contagiri.
Per il rispetto dell’ambiente
Per ridurre il consumo di carburante e la rumorosità del veicolo si consiglia di
passare relativamente presto alla marcia immediatamente più alta.
Indicatore della temperatura del liquido di raffreddamento Questo indicatore mostra la temperatura del liquido di
raffreddamento del motore.L'indicatore funziona a quadro acceso. Nell'inserire l'accensione,
sul display si illumina il simbolo
, che resta visibile per alcuni
secondi mentre esegue un controllo di funzionamento.
Lancetta nel settore "freddo"
Evitare i regimi elevati e le sollecitazioni forti del motore ⇒fig. 45 .
Lancetta nel settore della "temperatura normale"
Viaggiando normalmente la lancetta deve indicare un punto all'interno del
settore mediano della scala. In caso di forte sollecitazione del motore la
lancetta può spostarsi ulteriormente verso destra, specialmente se la tempe-
ratura esterna è elevata. Ciò non deve destare preoccupazione fintanto che la
spia non si accende ⇒pag. 76.
A1
Fig. 45 Quadro stru-
menti: l'indicatore della
temperatura del liquido di
raffreddamento
AA
A2
AB
AD
alhambra_italia_0708 Se ite 69 Mittwoch, 17. September 2008 5:46 17

Strumentazione

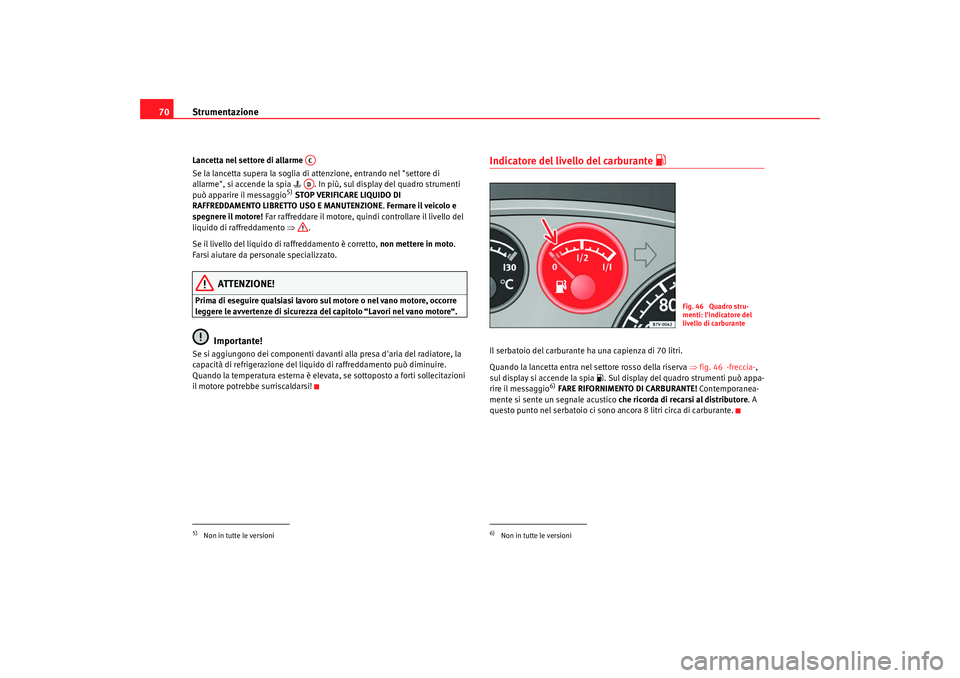

70Lancetta nel settore di allarme
Se la lancetta supera la soglia di attenzione, entrando nel "settore di
allarme", si accende la spia  . In più, sul display del quadro strumenti
può apparire il messaggio
5) STOP VERIFICARE LIQUIDO DI
RAFFREDDAMENTO LIBRETTO USO E MANUTENZIONE . Fermare il veicolo e
spegnere il motore! Far raffreddare il motore, quindi controllare il livello del
liquido di raffreddamento ⇒.
Se il livello del liquido di raffreddamento è corretto, non mettere in moto.
Farsi aiutare da personale specializzato.
ATTENZIONE!
Prima di eseguire qualsiasi lavoro sul motore o nel vano motore, occorre
leggere le avvertenze di sicurezza del capitolo “Lavori nel vano motore“.
Importante!
Se si aggiungono dei componenti davanti alla presa d'aria del radiatore, la
capacità di refrigerazione del liquido di raffreddamento può diminuire.
Quando la temperatura esterna è elevata, se sottoposto a forti sollecitazioni
il motore potrebbe surriscaldarsi!
Indicatore del livello del carburante

Il serbatoio del carburante ha una capienza di 70 litri.
Quando la lancetta entra nel settore rosso della riserva ⇒ fig. 46 -freccia-,
sul display si accende la spia . Sul display del quadro strumenti può appa-
rire il messaggio
6) FARE RIFORNIMENTO DI CARBURANTE! Contemporanea-
mente si sente un segnale acustico che ricorda di recarsi al distributore . A
questo punto nel serbatoio ci sono ancora 8 litri circa di carburante.
5)Non in tutte le versioni
ACAD
6)Non in tutte le versioni
Fig. 46 Quadro stru-
menti: l'indicatore del
livello di carburante
alhambra_italia_0708 Se ite 70 Mittwoch, 17. September 2008 5:46 17
