2008 Seat Alhambra Manuale del proprietario (in Italian)

Sedili e vani portaoggetti135
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

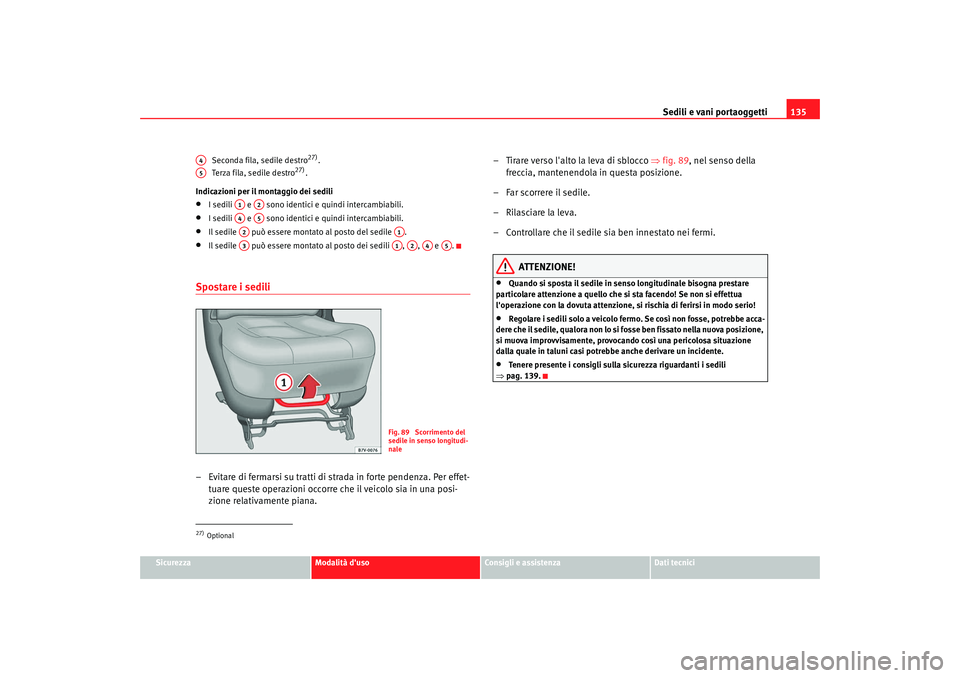

Seconda fila, sedile destro
27).
Terza fila, sedile destro
27).
Indicazioni per il montaggio dei sedili
•
I sedili e sono identici e quindi intercambiabili.
•
I sedili e sono identici e quindi intercambiabili.
•
Il sedile può essere montato al posto del sedile .
•
Il sedile può essere montato al posto dei sedili , , e .
Spostare i sedili – Evitare di fermarsi su tratti di strada in forte pendenza. Per effet- tuare queste operazioni occorre che il veicolo sia in una posi-
zione relativamente piana. – Tirare verso l'alto la leva di sblocco
⇒fig. 89 , nel senso della
freccia, mantenendola in questa posizione.
– Far scorrere il sedile.
– Rilasciare la leva.
– Controllare che il sedile sia ben innestato nei fermi.
ATTENZIONE!
•
Quando si sposta il sedile in senso longitudinale bisogna prestare
particolare attenzione a quello che si sta facendo! Se non si effettua
l'operazione con la dovuta attenzione, si rischia di ferirsi in modo serio!
•
Regolare i sedili solo a veicolo fermo. Se così non fosse, potrebbe acca-
dere che il sedile, qualora non lo si fosse ben fissato nella nuova posizione,
si muova improvvisamente, provocando così una pericolosa situazione
dalla quale in taluni casi potrebbe anche derivare un incidente.
•
Tenere presente i consigli sulla sicurezza riguardanti i sedili
⇒ pag. 139.
27)OptionalA4A5
A1
A2
A4
A5
A2
A1
A3
A1
A2
A4
A5
Fig. 89 Scorrimento del
sedile in senso longitudi-
nale
alhambra_italia_0708 Se ite 135 Mittwoch, 17. September 2008 5:46 17

Sedili e vani portaoggetti

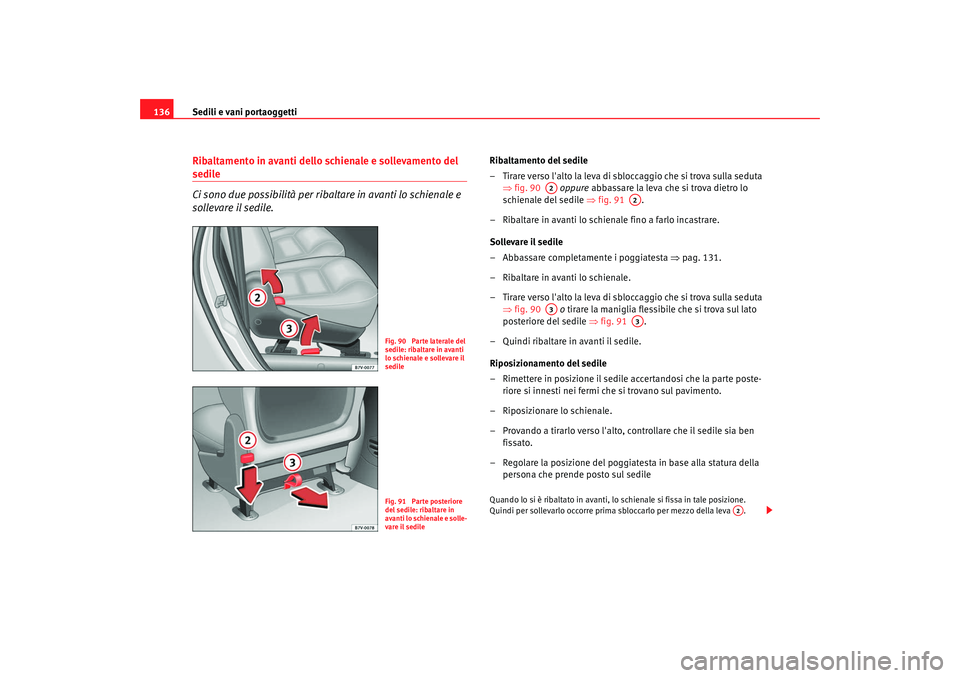

136Ribaltamento in avanti dello schienale e sollevamento del sedile
Ci sono due possibilità per ribaltare in avanti lo schienale e
sollevare il sedile.
Ribaltamento del sedile
– Tirare verso l'alto la leva di sbloccaggio che si trova sulla seduta
⇒fig. 90 oppure abbassare la leva che si trova dietro lo
schienale del sedile ⇒fig. 91 .
– Ribaltare in avanti lo schienale fino a farlo incastrare.
Sollevare il sedile
– Abbassare completamente i poggiatesta ⇒pag. 131.
– Ribaltare in avanti lo schienale.
– Tirare verso l'alto la leva di sbloccaggio che si trova sulla seduta ⇒fig. 90 o tirare la maniglia flessibile che si trova sul lato
posteriore del sedile ⇒fig. 91 .
– Quindi ribaltare in avanti il sedile.
Riposizionamento del sedile
– Rimettere in posizione il sedile accertandosi che la parte poste- riore si innesti nei fermi che si trovano sul pavimento.
– Riposizionare lo schienale.
– Provando a tirarlo verso l'alto, controllare che il sedile sia ben fissato.
– Regolare la posizione del poggiatesta in base alla statura della persona che prende posto sul sedileQuando lo si è ribaltato in avanti, lo schienale si fissa in tale posizione.
Quindi per sollevarlo occorre prima sbloccarlo per mezzo della leva .
Fig. 90 Parte laterale del
sedile: ribaltare in avanti
lo schienale e sollevare il
sedileFig. 91 Parte posteriore
del sedile: ribaltare in
avanti lo schienale e solle-
vare il sedile
A2
A2
A3
A3
A2
alhambra_italia_0708 Se ite 136 Mittwoch, 17. September 2008 5:46 17

Sedili e vani portaoggetti137
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
ATTENZIONE!
Attenzione: quando si agisce sulla leva di regolazione dell'inclinazione, lo
schienale scatta in avanti. Se non lo si tiene fermo si rischia di essere
colpiti e di farsi male.•
Tenere sempre fermo lo schienale quando se ne regola l'inclinazione.
•
Tenere presente i consigli sulla sicurezza riguardanti i sedili
⇒ pag. 139.

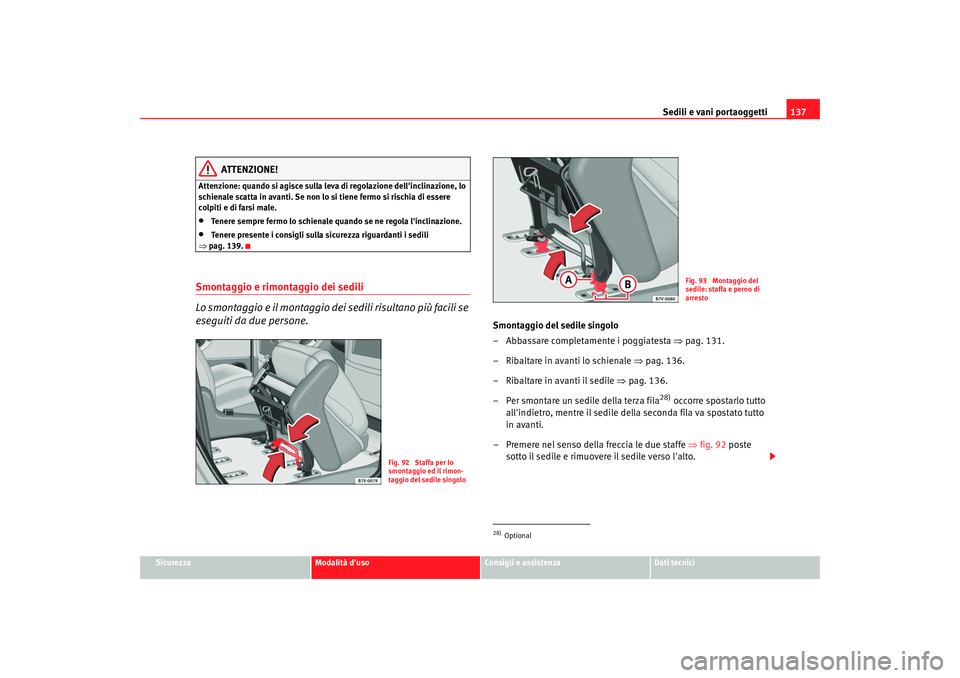

Smontaggio e rimontaggio dei sedili
Lo smontaggio e il montaggio dei sedili risultano più facili se
eseguiti da due persone.
Smontaggio del sedile singolo
– Abbassare completamente i poggiatesta ⇒ pag. 131.
– Ribaltare in avanti lo schienale ⇒ pag. 136.
– Ribaltare in avanti il sedile ⇒pag. 136.
– Per smontare un sedile della terza fila
28)
occorre spostarlo tutto
all'indietro, mentre il sedile della seconda fila va spostato tutto
in avanti.
– Premere nel senso della freccia le due staffe ⇒ fig. 92 poste
sotto il sedile e rimuovere il sedile verso l'alto.
Fig. 92 Staffa per lo
smontaggio ed il rimon-
taggio del sedile singolo
28)Optional
Fig. 93 Montaggio del
sedile: staffa e perno di
arresto
alhambra_italia_0708 Se ite 137 Mittwoch, 17. September 2008 5:46 17

Sedili e vani portaoggetti
138

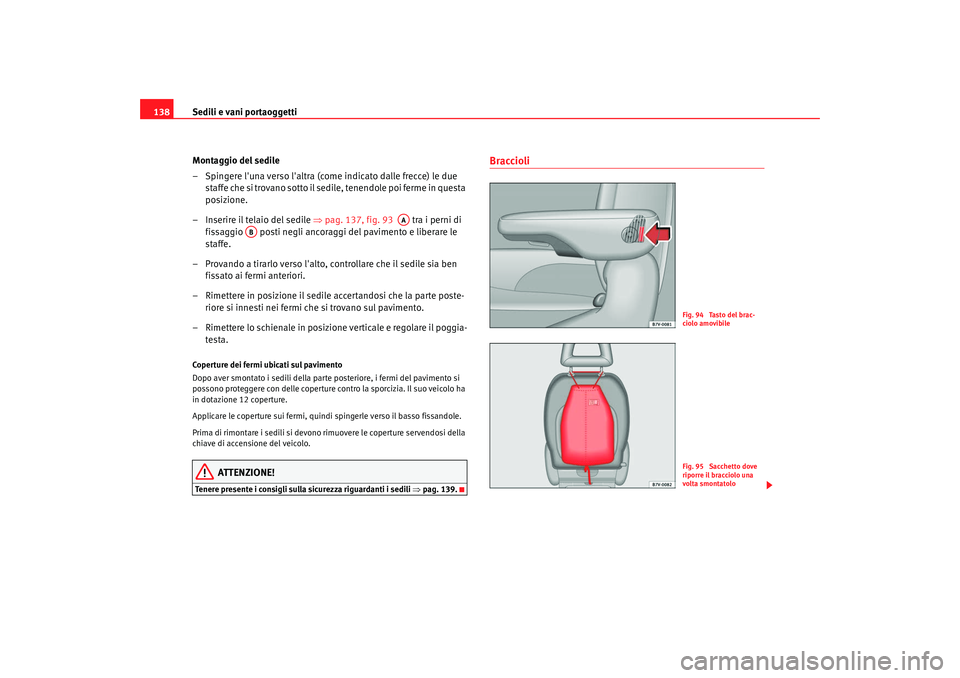

Montaggio del sedile
– Spingere l'una verso l'altra (come indicato dalle frecce) le due staffe che si trovano sotto il sedile, tenendole poi ferme in questa
posizione.
– Inserire il telaio del sedile ⇒ pag. 137, fig. 93 tra i perni di
fissaggio posti negli ancoraggi del pavimento e liberare le
staffe.
– Provando a tirarlo verso l'alto, controllare che il sedile sia ben fissato ai fermi anteriori.
– Rimettere in posizione il sedile accertandosi che la parte poste- riore si innesti nei fermi che si trovano sul pavimento.
– Rimettere lo schienale in posizione verticale e regolare il poggia- testa.Coperture dei fermi ubicati sul pavimento
Dopo aver smontato i sedili della parte posteriore, i fermi del pavimento si
possono proteggere con delle coperture contro la sporcizia. Il suo veicolo ha
in dotazione 12 coperture.
Applicare le coperture sui fermi, quindi spingerle verso il basso fissandole.
Prima di rimontare i sedili si devono rimuovere le coperture servendosi della
chiave di accensione del veicolo.
ATTENZIONE!
Tenere presente i consigli sulla sicurezza riguardanti i sedili ⇒pag. 139.
Braccioli
AA
AB
Fig. 94 Tasto del brac-
ciolo amovibileFig. 95 Sacchetto dove
riporre il bracciolo una
volta smontatolo
alhambra_italia_0708 Se ite 138 Mittwoch, 17. September 2008 5:46 17

Sedili e vani portaoggetti139
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

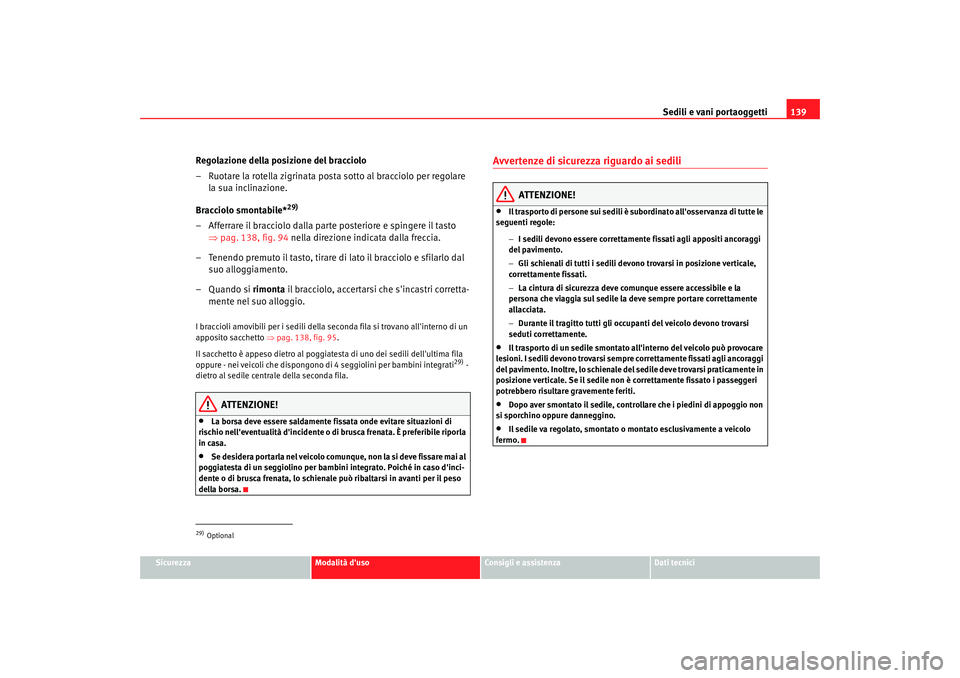

Regolazione della posizione del bracciolo
– Ruotare la rotella zigrinata posta sotto al bracciolo per regolare
la sua inclinazione.
Bracciolo smontabile*
29)
– Afferrare il bracciolo dalla parte posteriore e spingere il tasto ⇒pag. 138, fig. 94 nella direzione indicata dalla freccia.
– Tenendo premuto il tasto, tirare di lato il bracciolo e sfilarlo dal suo alloggiamento.
–Quando si rimonta il bracciolo, accertarsi che s'incastri corretta-
mente nel suo alloggio.I braccioli amovibili per i sedili della seconda fila si trovano all'interno di un
apposito sacchetto ⇒pag. 138, fig. 95 .
Il sacchetto è appeso dietro al poggiatesta di uno dei sedili dell'ultima fila
oppure - nei veicoli che dispongono di 4 seggiolini per bambini integrati
29) -
dietro al sedile centrale della seconda fila.
ATTENZIONE!
•
La borsa deve essere saldamente fissata onde evitare situazioni di
rischio nell'eventualità d'incidente o di brusca frenata. È preferibile riporla
in casa.
•
Se desidera portarla nel veicolo comunque, non la si deve fissare mai al
poggiatesta di un seggiolino per bambin i integrato. Poiché in caso d'inci-
dente o di brusca frenata, lo schienale può ribaltarsi in avanti per il peso
della borsa.
Avvertenze di sicurezza riguardo ai sedili
ATTENZIONE!
•
Il trasporto di persone sui sedili è subordinato all'osservanza di tutte le
seguenti regole:
−I sedili devono essere correttamente fissati agli appositi ancoraggi
del pavimento.
− Gli schienali di tutti i sedili devono trovarsi in posizione verticale,
correttamente fissati.
− La cintura di sicurezza deve comunque essere accessibile e la
persona che viaggia sul sedile la deve sempre portare correttamente
allacciata.
− Durante il tragitto tutti gli occupanti del veicolo devono trovarsi
seduti correttamente.
•
Il trasporto di un sedile smontato all'interno del veicolo può provocare
lesioni. I sedili devono trovarsi sempre correttamente fissati agli ancoraggi
del pavimento. Inoltre, lo schienale del sedile deve trovarsi praticamente in
posizione verticale. Se il sedile non è correttamente fissato i passeggeri
potrebbero risultare gravemente feriti.
•
Dopo aver smontato il sedile, controllare che i piedini di appoggio non
si sporchino oppure danneggino.
•
Il sedile va regolato, smontato o montato esclusivamente a veicolo
fermo.
29)Optional
alhambra_italia_0708 Se ite 139 Mittwoch, 17. September 2008 5:46 17

Sedili e vani portaoggetti
140Alcune possibili combinazioni dei sedili nell'Alhambra
Tutti i modi in cui si possono disporre i sedili.Le figure illustrano soltanto alcune delle molteplici possibilità di variazione
della disposizione dei sedili offerte dall'Alhambra. Per le biciclette, ad
esempio, si possono acquistare gli appositi supporti presso un Centro di
Assistenza SEAT. In questo modo, può trasportare le biciclette protette contro
il furto e le inclemenze del tempo.
Un'altra possibilità consiste nel ruotare
30) i due sedili anteriori di 180°,
facendo diventare l'Alhambra una sala riunioni o un salottino dove poter fare colazione. Oppure si possono smontare (con poche, semplici operazioni) i
sedili della terza fila
30), qualora si avessero molti bagagli da trasportare.
ATTENZIONE!
•
Nel caso di una brusca frenata, i bagagli e gli oggetti posti nel baga-
gliaio o all'interno del veicolo possono schizzare in avanti. Fissare conve-
nientemente questi oggetti.
•
Quando si solleva un sedile della terza fila non si deve sbloccare lo
schienale di nessuno dei sedili della seconda fila. Se gli schienali dei sedili
non vengono correttamente bloccati, possono essere causa di gravi
lesioni.
Fig. 96 L'Alhambra carica
di bagagli.Fig. 97 L'Alhambra
trasformata in una sala
riunioni
30)Optional
alhambra_italia_0708 Se ite 140 Mittwoch, 17. September 2008 5:46 17

Sedili e vani portaoggetti141
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

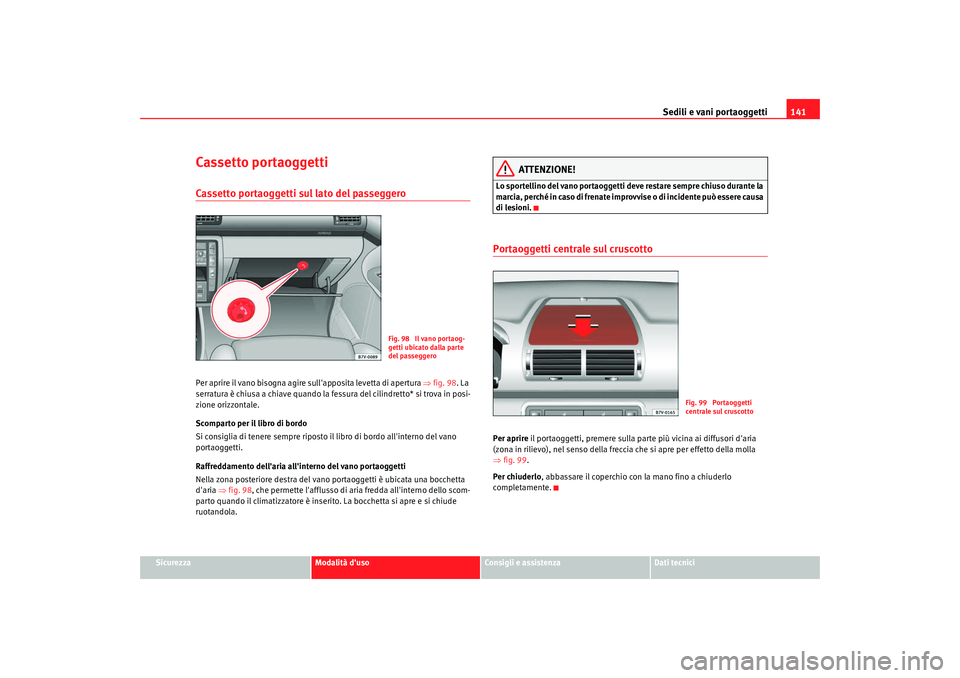

Cassetto portaoggettiCassetto portaoggetti sul lato del passeggero Per aprire il vano bisogna agire sull'apposita levetta di apertura ⇒fig. 98 . La
serratura è chiusa a chiave quando la fessura del cilindretto* si trova in posi-
zione orizzontale.
Scomparto per il libro di bordo
Si consiglia di tenere sempre riposto il libro di bordo all'interno del vano
portaoggetti.
Raffreddamento dell'aria all'interno del vano portaoggetti
Nella zona posteriore destra del vano portaoggetti è ubicata una bocchetta
d'aria ⇒fig. 98 , che permette l'afflusso di aria fredda all'interno dello scom-
parto quando il climatizzatore è inserito. La bocchetta si apre e si chiude
ruotandola.
ATTENZIONE!
Lo sportellino del vano portaoggetti deve restare sempre chiuso durante la
marcia, perché in caso di frenate improvvise o di incidente può essere causa
di lesioni.Portaoggetti centrale sul cruscottoPer aprire il portaoggetti, premere sulla parte più vicina ai diffusori d'aria
(zona in rilievo), nel senso della freccia che si apre per effetto della molla
⇒ fig. 99 .
Per chiuderlo , abbassare il coperchio con la mano fino a chiuderlo
completamente.
Fig. 98 Il vano portaog-
getti ubicato dalla parte
del passeggero
Fig. 99 Portaoggetti
centrale sul cruscotto
alhambra_italia_0708 Se ite 141 Mittwoch, 17. September 2008 5:46 17

Sedili e vani portaoggetti

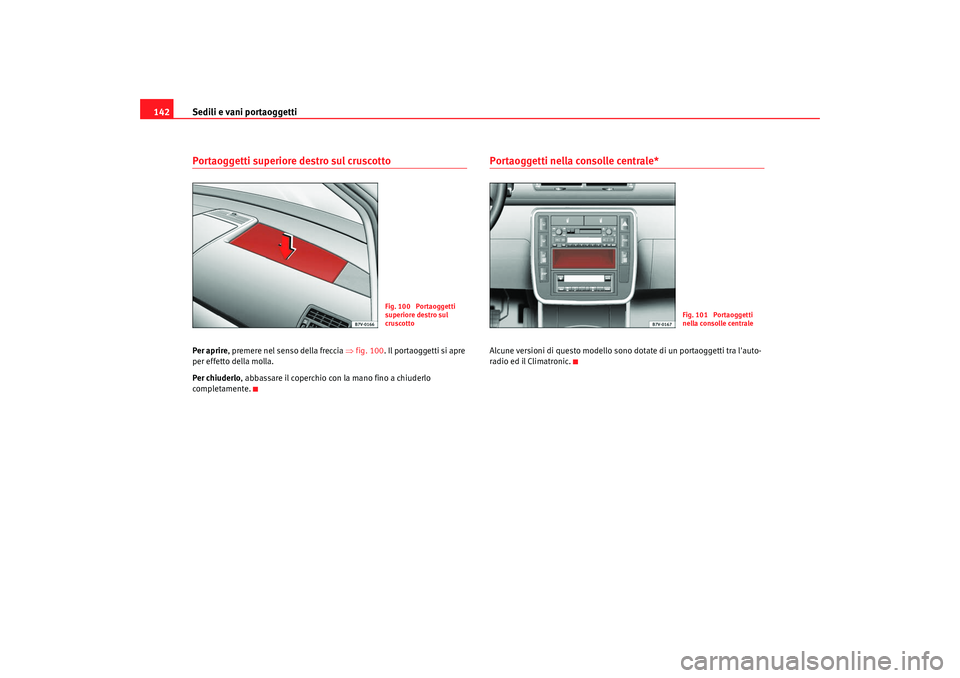

142Portaoggetti superiore destro sul cruscottoPer aprire , premere nel senso della freccia ⇒fig. 100 . Il portaoggetti si apre
per effetto della molla.
Per chiuderlo , abbassare il coperchio con la mano fino a chiuderlo
completamente.
Portaoggetti nella consolle centrale*Alcune versioni di questo modello sono dotate di un portaoggetti tra l'auto-
radio ed il Climatronic.
Fig. 100 Portaoggetti
superiore destro sul
cruscotto
Fig. 101 Portaoggetti
nella consolle centrale
