2008 Seat Alhambra Manuale del proprietario (in Italian)

Per fare da sé263
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

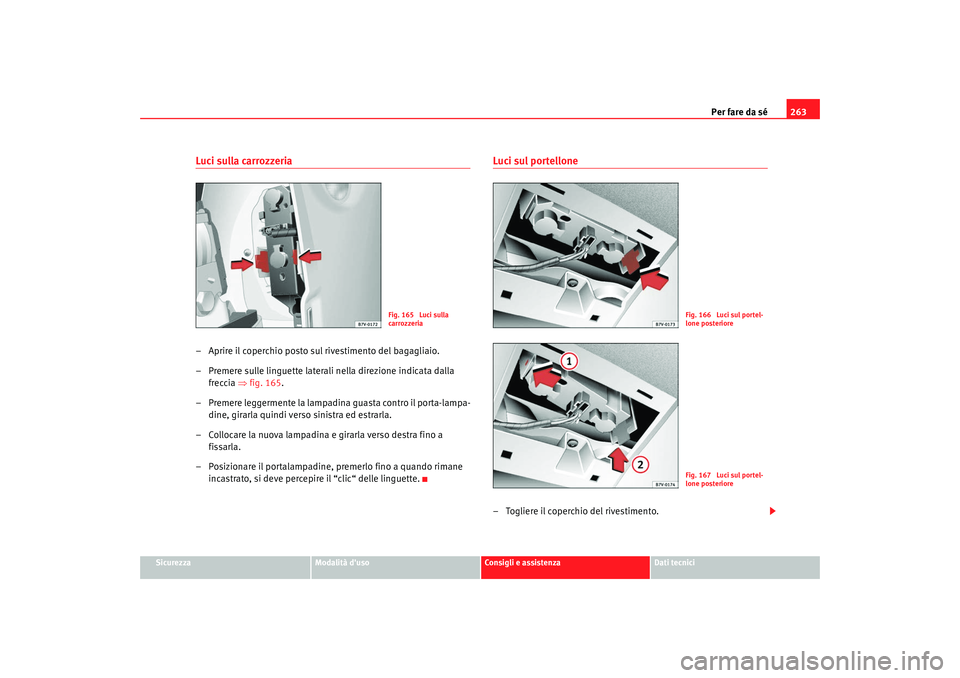

Luci sulla carrozzeria– Aprire il coperchio posto sul rivestimento del bagagliaio.
– Premere sulle linguette laterali nella direzione indicata dalla
freccia ⇒fig. 165 .
– Premere leggermente la lampadina guasta contro il porta-lampa- dine, girarla quindi verso sinistra ed estrarla.
– Collocare la nuova lampadina e girarla verso destra fino a fissarla.
– Posizionare il portalampadine, premerlo fino a quando rimane incastrato, si deve percepire il “clic“ delle linguette.
Luci sul portellone– Togliere il coperchio del rivestimento.
Fig. 165 Luci sulla
carrozzeria
Fig. 166 Luci sul portel-
lone posterioreFig. 167 Luci sul portel-
lone posteriore
alhambra_italia_0708 Se ite 263 Mittwoch, 17. September 2008 5:46 17

Per fare da sé
264

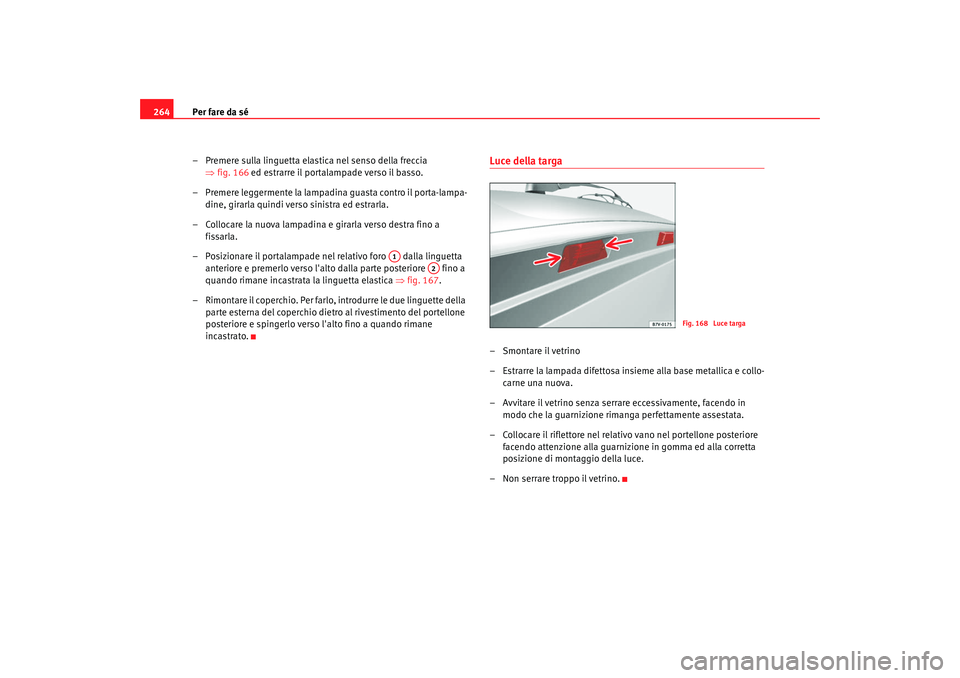

– Premere sulla linguetta elastica nel senso della freccia ⇒fig. 166 ed estrarre il portalampade verso il basso.
– Premere leggermente la lampadin a guasta contro il porta-lampa-
dine, girarla quindi verso sinistra ed estrarla.
– Collocare la nuova lampadina e girarla verso destra fino a fissarla.
– Posizionare il portalampade nel relativo foro dalla linguetta anteriore e premerlo verso l'alto dalla parte posteriore fino a
quando rimane incastrata la linguetta elastica ⇒fig. 167 .
– Rimontare il coperchio. Per farlo, introdurre le due linguette della parte esterna del coperchio dietro al rivestimento del portellone
posteriore e spingerlo verso l' alto fino a quando rimane
incastrato.
Luce della targa–Smontare il vetrino
– Estrarre la lampada difettosa insieme alla base metallica e collo- carne una nuova.
– Avvitare il vetrino senza serrare eccessivamente, facendo in modo che la guarnizione rimanga perfettamente assestata.
– Collocare il riflettore nel relati vo vano nel portellone posteriore
facendo attenzione alla guarnizione in gomma ed alla corretta
posizione di montaggio della luce.
– Non serrare troppo il vetrino.
A1
A2
Fig. 168 Luce targa
alhambra_italia_0708 Se ite 264 Mittwoch, 17. September 2008 5:46 17

Per fare da sé265
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

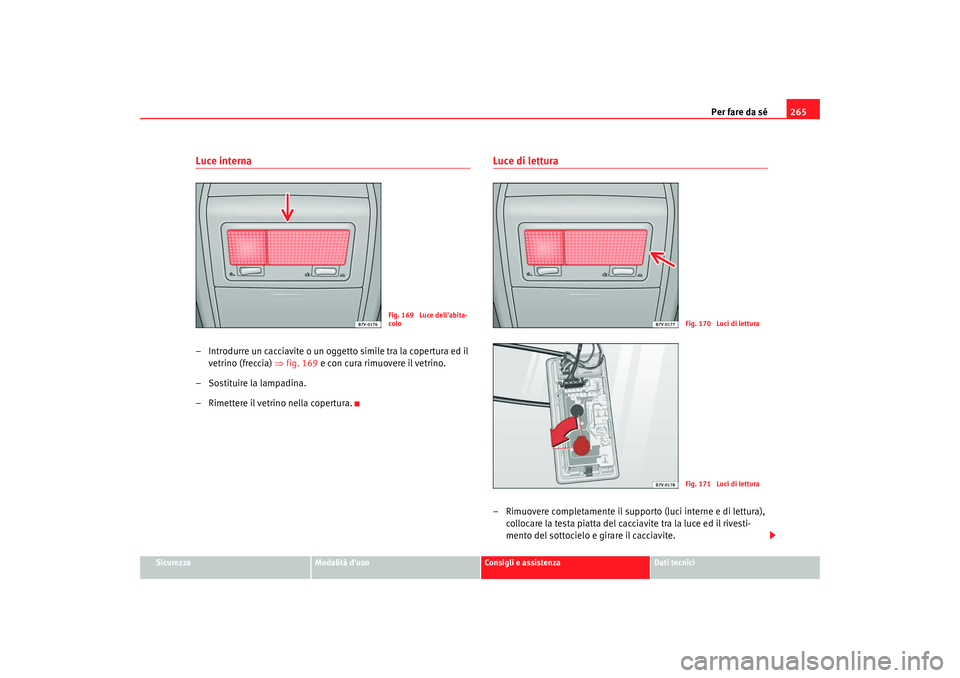

Luce interna– Introdurre un cacciavite o un oggetto simile tra la copertura ed il
vetrino (freccia) ⇒ fig. 169 e con cura rimuovere il vetrino.
– Sostituire la lampadina.
– Rimettere il vetrino nella copertura.
Luce di lettura– Rimuovere completamente il supporto (luci interne e di lettura), collocare la testa piatta del cacciavite tra la luce ed il rivesti-
mento del sottocielo e girare il cacciavite.
Fig. 169 Luce dell'abita-
colo
Fig. 170 Luci di letturaFig. 171 Luci di lettura
alhambra_italia_0708 Se ite 265 Mittwoch, 17. September 2008 5:46 17

Per fare da sé
266

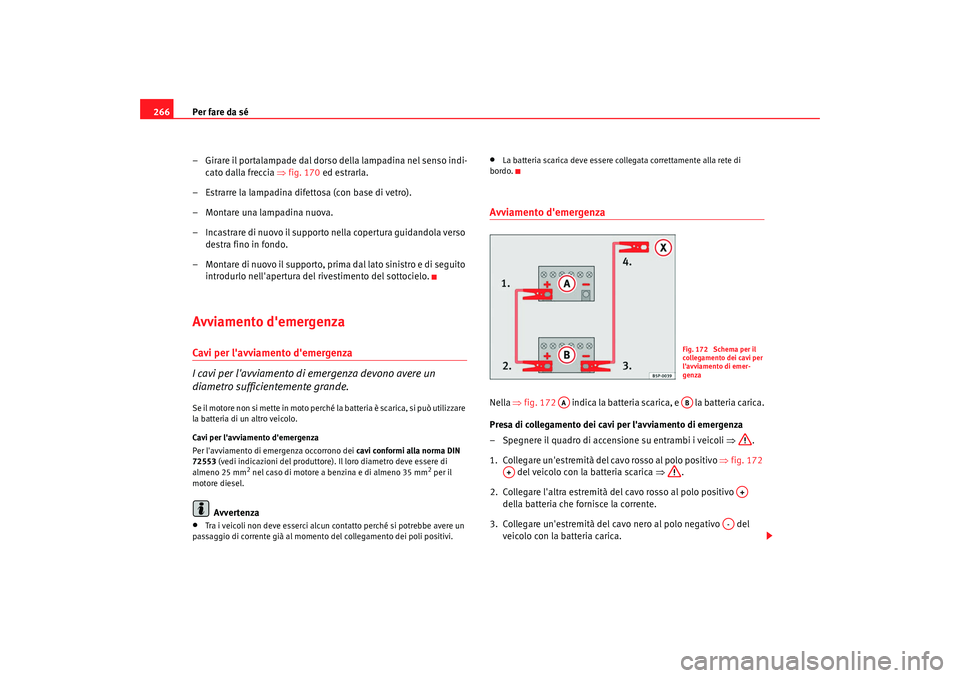

– Girare il portalampade dal dorso della lampadina nel senso indi-cato dalla freccia ⇒fig. 170 ed estrarla.
– Estrarre la lampadina difettosa (con base di vetro).
– Montare una lampadina nuova.
– Incastrare di nuovo il supporto nella copertura guidandola verso destra fino in fondo.
– Montare di nuovo il supporto, prima dal lato sinistro e di seguito introdurlo nell'apertura del rivestimento del sottocielo.Avviamento d'emergenzaCavi per l'avviamento d'emergenza
I cavi per l'avviamento di emergenza devono avere un
diametro sufficientemente grande.Se il motore non si mette in moto perché la batteria è scarica, si può utilizzare
la batteria di un altro veicolo.
Cavi per l'avviamento d'emergenza
Per l'avviamento di emergenza occorrono dei cavi conformi alla norma DIN
72553 (vedi indicazioni del produttore). Il loro diametro deve essere di
almeno 25 mm
2 nel caso di motore a benzina e di almeno 35 mm
2 per il
motore diesel.
Avvertenza
•
Tra i veicoli non deve esserci alcun contatto perché si potrebbe avere un
passaggio di corrente già al momento del collegamento dei poli positivi.
•
La batteria scarica deve essere collegata correttamente alla rete di
bordo.
Avviamento d'emergenzaNella ⇒fig. 172 indica la batteria scarica, e la batteria carica.
Presa di collegamento dei cavi per l'avviamento di emergenza
– Spegnere il quadro di accensione su entrambi i veicoli ⇒.
1. Collegare un'estremità del cavo rosso al polo positivo ⇒fig. 172
del veicolo con la batteria scarica ⇒.
2. Collegare l'altra estremità del cavo rosso al polo positivo della batteria che fornisce la corrente.
3. Collegare un'estremità del cavo nero al polo negativo del veicolo con la batteria carica.
Fig. 172 Schema per il
collegamento dei cavi per
l'avviamento di emer-
genza
AA
AB
A+
A+
A-
alhambra_italia_0708 Se ite 266 Mittwoch, 17. September 2008 5:46 17

Per fare da sé267
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

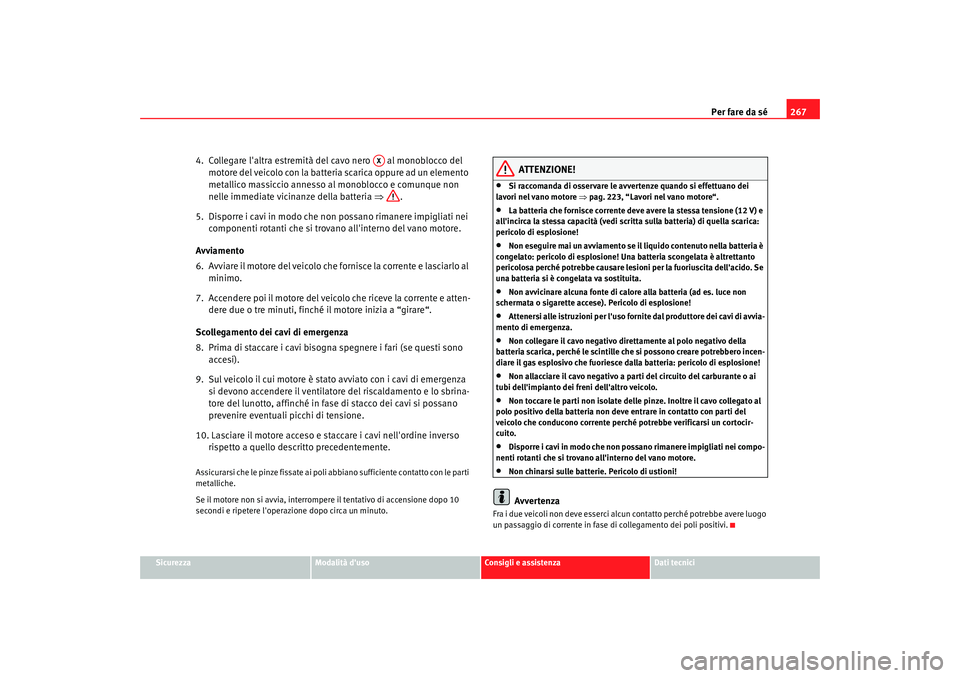

4. Collegare l'altra estremità del cavo nero al monoblocco del
motore del veicolo con la batteria scarica oppure ad un elemento
metallico massiccio annesso al monoblocco e comunque non
nelle immediate vicinanze della batteria ⇒.
5. Disporre i cavi in modo che non possano rimanere impigliati nei componenti rotanti che si trovano all'interno del vano motore.
Avviamento
6. Avviare il motore del veicolo che fornisce la corrente e lasciarlo al minimo.
7. Accendere poi il motore del veicolo che riceve la corrente e atten- dere due o tre minuti, finché il motore inizia a “girare“.
Scollegamento dei cavi di emergenza
8. Prima di staccare i cavi bisogna spegnere i fari (se questi sono accesi).
9. Sul veicolo il cui motore è stato avviato con i cavi di emergenza si devono accendere il ventilatore del riscaldamento e lo sbrina-
tore del lunotto, affinché in fase di stacco dei cavi si possano
prevenire eventuali picchi di tensione.
10. Lasciare il motore acceso e staccare i cavi nell'ordine inverso rispetto a quello descritto precedentemente.Assicurarsi che le pinze fissate ai poli abbiano sufficiente contatto con le parti
metalliche.
Se il motore non si avvia, interrompere il tentativo di accensione dopo 10
secondi e ripetere l'operazione dopo circa un minuto.
ATTENZIONE!
•
Si raccomanda di osservare le avvertenze quando si effettuano dei
lavori nel vano motore ⇒pag. 223, “Lavori nel vano motore“.
•
La batteria che fornisce corrente deve avere la stessa tensione (12 V) e
all'incirca la stessa capacità (vedi scritta sulla batteria) di quella scarica:
pericolo di esplosione!
•
Non eseguire mai un avviamento se il liquido contenuto nella batteria è
congelato: pericolo di esplosione! Una batteria scongelata è altrettanto
pericolosa perché potrebbe causare lesioni per la fuoriuscita dell'acido. Se
una batteria si è congelata va sostituita.
•
Non avvicinare alcuna fonte di calore alla batteria (ad es. luce non
schermata o sigarette accese). Pericolo di esplosione!
•
Attenersi alle istruzioni per l'uso fornite dal produttore dei cavi di avvia-
mento di emergenza.
•
Non collegare il cavo negativo direttamente al polo negativo della
batteria scarica, perché le scintille che si possono creare potrebbero incen-
diare il gas esplosivo che fuoriesce dalla batteria: pericolo di esplosione!
•
Non allacciare il cavo negativo a parti del circuito del carburante o ai
tubi dell'impianto dei freni dell'altro veicolo.
•
Non toccare le parti non isolate delle pinze. Inoltre il cavo collegato al
polo positivo della batteria non deve entrare in contatto con parti del
veicolo che conducono corrente perché potrebbe verificarsi un cortocir-
cuito.
•
Disporre i cavi in modo che non possano rimanere impigliati nei compo-
nenti rotanti che si trovano all'interno del vano motore.
•
Non chinarsi sulle batterie. Pericolo di ustioni!Avvertenza
Fra i due veicoli non deve esserci alcun contatto perché potrebbe avere luogo
un passaggio di corrente in fase di collegamento dei poli positivi.
AX
alhambra_italia_0708 Se ite 267 Mittwoch, 17. September 2008 5:46 17

Per fare da sé

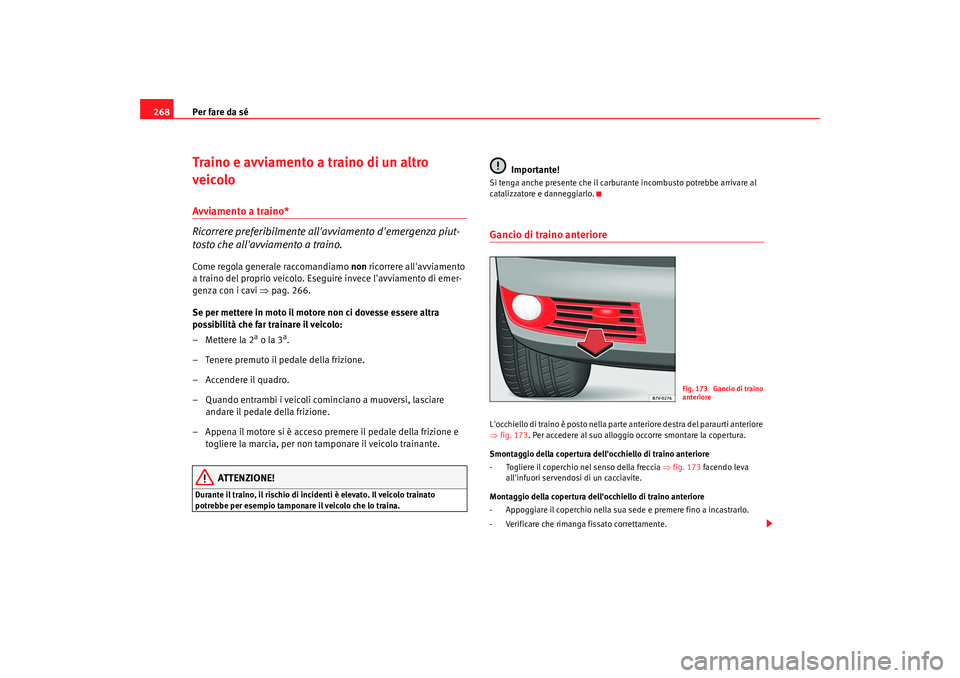

268Traino e avviamento a traino di un altro
veicoloAvviamento a traino*
Ricorrere preferibilmente all'avviamento d'emergenza piut-
tosto che all'avviamento a traino.Come regola generale raccomandiamo non ricorrere all'avviamento
a traino del proprio veicolo. Eseguire invece l'avviamento di emer-
genza con i cavi ⇒pag. 266.
Se per mettere in moto il motore non ci dovesse essere altra
possibilità che far trainare il veicolo:
– Mettere la 2
a o la 3
a.
– Tenere premuto il pedale della frizione.
– Accendere il quadro.
– Quando entrambi i veicoli cominciano a muoversi, lasciare andare il pedale della frizione.
– Appena il motore si è acceso premere il pedale della frizione e togliere la marcia, per non tamponare il veicolo trainante.
ATTENZIONE!
Durante il traino, il rischio di incidenti è elevato. Il veicolo trainato
potrebbe per esempio tamponare il veicolo che lo traina.
Importante!
Si tenga anche presente che il carburante incombusto potrebbe arrivare al
catalizzatore e danneggiarlo.Gancio di traino anterioreL'occhiello di traino è posto nella parte anteriore destra del paraurti anteriore
⇒fig. 173 . Per accedere al suo alloggio occorre smontare la copertura.
Smontaggio della copertura dell'occhiello di traino anteriore
- Togliere il coperchio nel senso della freccia ⇒fig. 173 facendo leva
all'infuori servendosi di un cacciavite.
Montaggio della copertura dell'occhiello di traino anteriore
- Appoggiare il coperchio nella sua sede e premere fino a incastrarlo.
- Verificare che rimanga fissato correttamente.
Fig. 173 Gancio di traino
anteriore
alhambra_italia_0708 Se ite 268 Mittwoch, 17. September 2008 5:46 17

Per fare da sé269
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

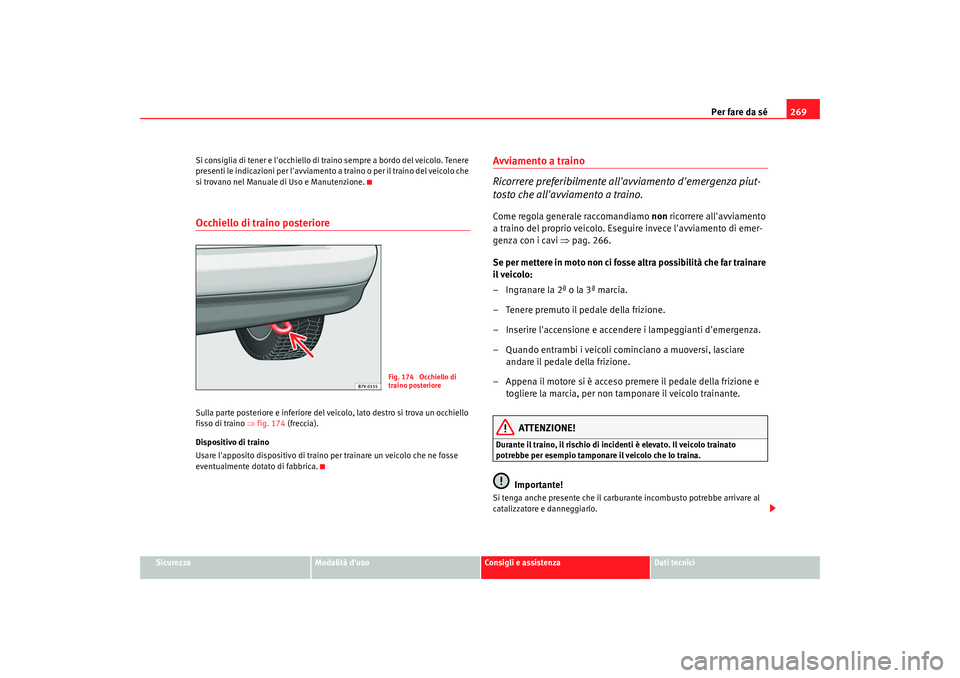

Si consiglia di tener e l'occhiello di traino sempre a bordo del veicolo. Tenere
presenti le indicazioni per l'avviamento a traino o per il traino del veicolo che
si trovano nel Manuale di Uso e Manutenzione.
Occhiello di traino posterioreSulla parte posteriore e inferiore del veicolo, lato destro si trova un occhiello
fisso di traino
⇒fig. 174 (freccia).
Dispositivo di traino
Usare l'apposito dispositivo di traino per trainare un veicolo che ne fosse
eventualmente dotato di fabbrica.
Avviamento a traino
Ricorrere preferibilmente all'avviamento d'emergenza piut-
tosto che all'avviamento a traino.Come regola generale raccomandiamo non ricorrere all'avviamento
a traino del proprio veicolo. Eseguire invece l'avviamento di emer-
genza con i cavi ⇒pag. 266.
Se per mettere in moto non ci fosse altra possibilità che far trainare
il veicolo:
– Ingranare la 2ª o la 3ª marcia.
– Tenere premuto il pedale della frizione.
– Inserire l'accensione e accendere i lampeggianti d'emergenza.
– Quando entrambi i veicoli cominciano a muoversi, lasciare andare il pedale della frizione.
– Appena il motore si è acceso premere il pedale della frizione e togliere la marcia, per non tamponare il veicolo trainante.
ATTENZIONE!
Durante il traino, il rischio di incidenti è elevato. Il veicolo trainato
potrebbe per esempio tamponare il veicolo che lo traina.
Importante!
Si tenga anche presente che il carburante incombusto potrebbe arrivare al
catalizzatore e danneggiarlo.
Fig. 174 Occhiello di
traino posteriore
alhambra_italia_0708 Se ite 269 Mittwoch, 17. September 2008 5:46 17

Per fare da sé
270

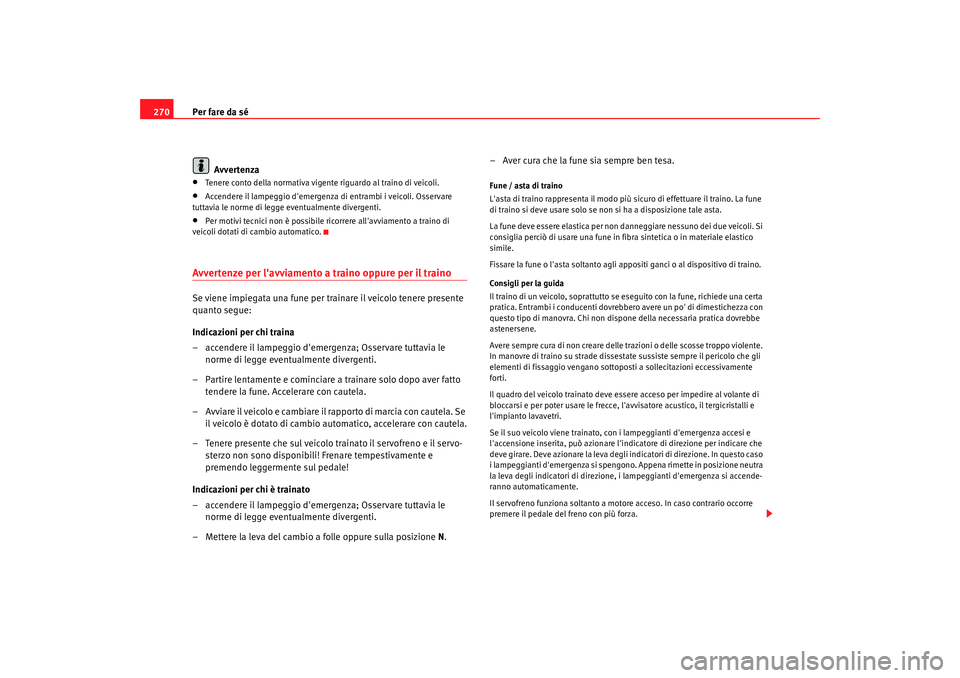

Avvertenza•
Tenere conto della normativa vigente riguardo al traino di veicoli.
•
Accendere il lampeggio d'emergenza di entrambi i veicoli. Osservare
tuttavia le norme di legge eventualmente divergenti.
•
Per motivi tecnici non è possibile ricorrere all'avviamento a traino di
veicoli dotati di cambio automatico.
Avvertenze per l'avviamento a traino oppure per il trainoSe viene impiegata una fune per trainare il veicolo tenere presente
quanto segue:
Indicazioni per chi traina
– accendere il lampeggio d'emergenza; Osservare tuttavia le norme di legge eventualmente divergenti.
– Partire lentamente e cominciare a trainare solo dopo aver fatto tendere la fune. Accelerare con cautela.
– Avviare il veicolo e cambiare il rapporto di marcia con cautela. Se il veicolo è dotato di cambio automatico, accelerare con cautela.
– Tenere presente che sul veicolo trainato il servofreno e il servo- sterzo non sono disponibili! Frenare tempestivamente e
premendo leggermente sul pedale!
Indicazioni per chi è trainato
– accendere il lampeggio d'emergenza; Osservare tuttavia le norme di legge eventualmente divergenti.
– Mettere la leva del cambio a folle oppure sulla posizione N. – Aver cura che la fune sia sempre ben tesa.
Fune / asta di traino
L'asta di traino rappresenta il modo più
sicuro di effettuare il traino. La fune
di traino si deve usare solo se non si ha a disposizione tale asta.
La fune deve essere elastica per non danneggiare nessuno dei due veicoli. Si
consiglia perciò di usare una fune in fibra sintetica o in materiale elastico
simile.
Fissare la fune o l'asta soltanto agli appositi ganci o al dispositivo di traino.
Consigli per la guida
Il traino di un veicolo, soprattutto se eseguito con la fune, richiede una certa
pratica. Entrambi i conducenti dovrebbero avere un po' di dimestichezza con
questo tipo di manovra. Chi non dispone della necessaria pratica dovrebbe
astenersene.
Avere sempre cura di non creare delle trazioni o delle scosse troppo violente.
In manovre di traino su strade dissestate sussiste sempre il pericolo che gli
elementi di fissaggio vengano sottoposti a sollecitazioni eccessivamente
forti.
Il quadro del veicolo trainato deve essere acceso per impedire al volante di
bloccarsi e per poter usare le frecce, l'avvisatore acustico, il tergicristalli e
l'impianto lavavetri.
Se il suo veicolo viene trainato, con i lampeggianti d'emergenza accesi e
l'accensione inserita, può azionare l'indicatore di direzione per indicare che
deve girare. Deve azionare la leva degli indicatori di direzione. In questo caso
i lampeggianti d'emergenza si spengono. Appena rimette in posizione neutra
la leva degli indicatori di direzione, i lampeggianti d'emergenza si accende-
ranno automaticamente.
Il servofreno funziona soltanto a motore acceso. In caso contrario occorre
premere il pedale del freno con più forza.
alhambra_italia_0708 Se ite 270 Mittwoch, 17. September 2008 5:46 17
