2008 Seat Alhambra Betriebsanleitung (in German)

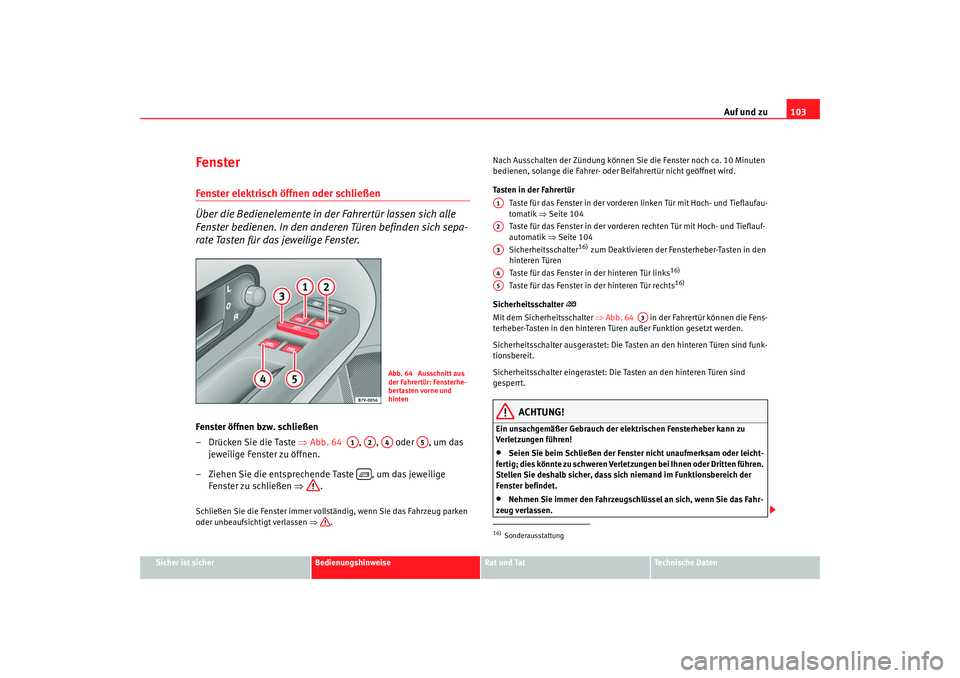

Auf und zu103
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
FensterFenster elektrisch öffnen oder schließen
Über die Bedienelemente in der Fahrertür lassen sich alle
Fenster bedienen. In den anderen Türen befinden sich sepa-
rate Tasten für das jeweilige Fenster.Fenster öffnen bzw. schließen
– Drücken Sie die Taste ⇒Abb. 64 , , oder , um das
jeweilige Fenster zu öffnen.
– Ziehen Sie die entsprechende Taste , um das jeweilige Fenster zu schließen ⇒.Schließen Sie die Fenster immer vollständig, wenn Sie das Fahrzeug parken
oder unbeaufsichtigt verlassen ⇒ . Nach Ausschalten der Zündung können Sie die Fenster noch ca. 10 Minuten
bedienen, solange die Fahrer- oder Beifahrertür nicht geöffnet wird.
Ta s t e n i n d e r F a h r e r t ü r
Taste für das Fenster in der vorderen linken Tür mit Hoch- und Tieflaufau-
tomatik ⇒Seite 104
Taste für das Fenster in der vorderen rechten Tür mit Hoch- und Tieflauf-
automatik ⇒Seite 104
Sicherheitsschalter
16) zum Deaktivieren der Fensterheber-Tasten in den
hinteren Türen
Taste für das Fenster in der hinteren Tür links
16)
Taste für das Fenster in der hinteren Tür rechts
16)
Sicherheitsschalter

Mit dem Sicherheitsschalter ⇒ Abb. 64 in der Fahrertür können die Fens-
terheber-Tasten in den hinteren Türen außer Funktion gesetzt werden.
Sicherheitsschalter ausgerastet: Die Tasten an den hinteren Türen sind funk-
tionsbereit.
Sicherheitsschalter eingerastet: Die Tasten an den hinteren Türen sind
gesperrt.
ACHTUNG!
Ein unsachgemäßer Gebrauch der elektrischen Fensterheber kann zu
Verletzungen führen!•
Seien Sie beim Schließen der Fenster nicht unaufmerksam oder leicht-
fertig; dies könnte zu schweren Verletzungen bei Ihnen oder Dritten führen.
Stellen Sie deshalb sicher, dass sich niemand im Funktionsbereich der
Fenster befindet.
•
Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahr-
zeug verlassen.
Abb. 64 Ausschnitt aus
der Fahrertür: Fensterhe-
bertasten vorne und
hinten
A1
A2
A4
A5

16)SonderausstattungA1A2A3A4A5
A3
alhambra_aleman_0708 Seite 103 Dienstag, 9. September 2008 6:15 18

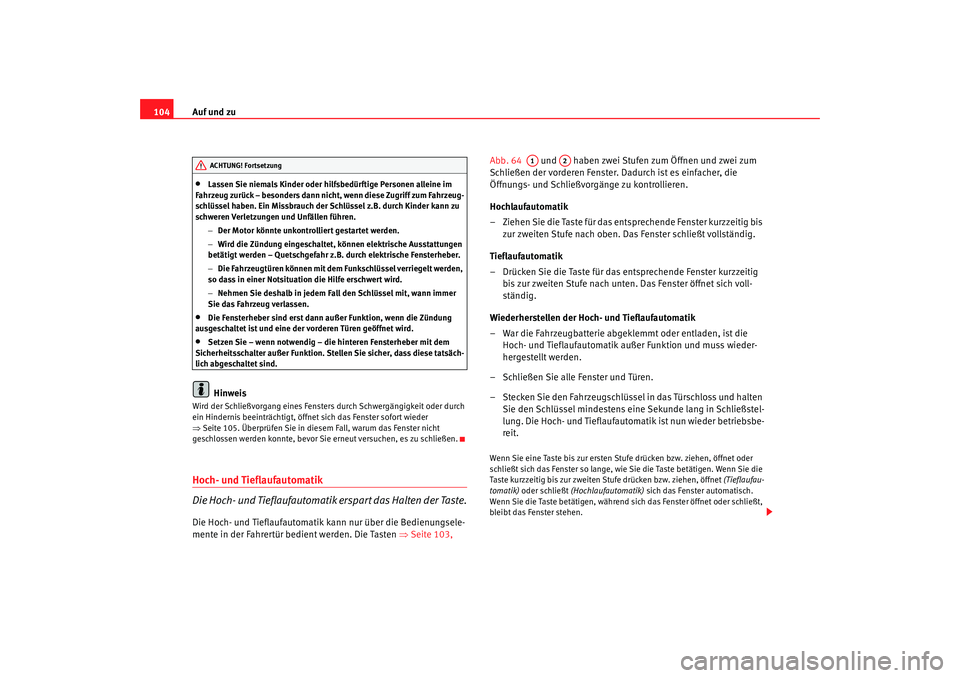

Auf und zu
104•
Lassen Sie niemals Kinder oder hilfsbedürftige Personen alleine im
Fahrzeug zurück – besonders dann nicht, wenn diese Zugriff zum Fahrzeug-
schlüssel haben. Ein Missbrauch der Schlüssel z.B. durch Kinder kann zu
schweren Verletzungen und Unfällen führen.
−Der Motor könnte unkontrolliert gestartet werden.
− Wird die Zündung eingeschaltet, können elektrische Ausstattungen
betätigt werden – Quetschgefahr z.B. durch elektrische Fensterheber.
− Die Fahrzeugtüren können mit dem Funkschlüssel verriegelt werden,
so dass in einer Notsituation die Hilfe erschwert wird.
− Nehmen Sie deshalb in jedem Fall den Schlüssel mit, wann immer
Sie das Fahrzeug verlassen.
•
Die Fensterheber sind erst dann außer Funktion, wenn die Zündung
ausgeschaltet ist und eine der vorderen Türen geöffnet wird.
•
Setzen Sie – wenn notwendig – die hinteren Fensterheber mit dem
Sicherheitsschalter außer Funktion. Stellen Sie sicher, dass diese tatsäch-
lich abgeschaltet sind.Hinweis
Wird der Schließvorgang eines Fensters durch Schwergängigkeit oder durch
ein Hindernis beeinträchtigt, öffnet sich das Fenster sofort wieder
⇒ Seite 105. Überprüfen Sie in diesem Fall, warum das Fenster nicht
geschlossen werden konnte, bevor Sie erneut versuchen, es zu schließen.Hoch- und Tieflaufautomatik
Die Hoch- und Tieflaufautomatik erspart das Halten der Taste.Die Hoch- und Tieflaufautomatik kann nur über die Bedienungsele-
mente in der Fahrertür bedient werden. Die Tasten ⇒Seite 103, Abb. 64
und haben zwei Stufen zum Öffnen und zwei zum
Schließen der vorderen Fenster. Dadurch ist es einfacher, die
Öffnungs- und Schließvorgänge zu kontrollieren.
Hochlaufautomatik
– Ziehen Sie die Taste für das entsprechende Fenster kurzzeitig bis zur zweiten Stufe nach oben. Das Fenster schließt vollständig.
Tieflaufautomatik
– Drücken Sie die Taste für das entsprechende Fenster kurzzeitig bis zur zweiten Stufe nach unten. Das Fenster öffnet sich voll-
ständig.
Wiederherstellen der Hoch- und Tieflaufautomatik
– War die Fahrzeugbatterie abgeklemmt oder entladen, ist die Hoch- und Tieflaufautomatik außer Funktion und muss wieder-
hergestellt werden.
– Schließen Sie alle Fenster und Türen.
– Stecken Sie den Fahrzeugschlüssel in das Türschloss und halten Sie den Schlüssel mindestens eine Sekunde lang in Schließstel-
lung. Die Hoch- und Tieflaufautomatik ist nun wieder betriebsbe-
reit.
Wenn Sie eine Taste bis zur ersten Stufe drücken bzw. ziehen, öffnet oder
schließt sich das Fenster so lange, wie Sie die Taste betätigen. Wenn Sie die
Taste kurzzeitig bis zur zweiten Stufe drücken bzw. ziehen, öffnet (Tieflaufau-
tomatik) oder schließt (Hochlaufautomatik) sich das Fenster automatisch.
Wenn Sie die Taste betätigen, während sich das Fenster öffnet oder schließt,
bleibt das Fenster stehen.
ACHTUNG! Fortsetzung
A1
A2
alhambra_aleman_0708 Seite 104 Dienstag, 9. September 2008 6:15 18

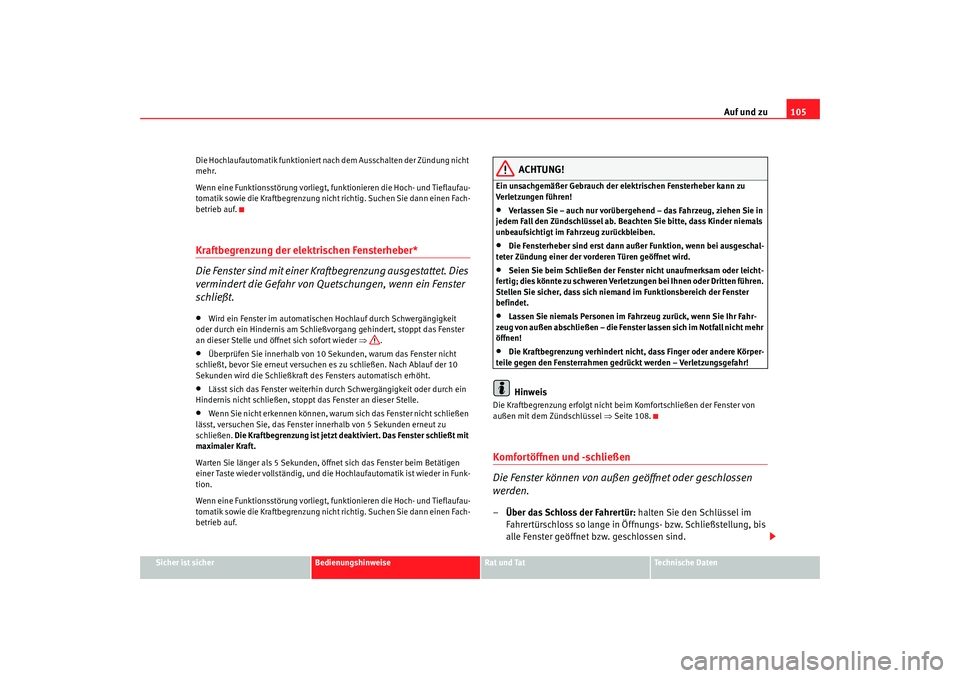

Auf und zu105
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Die Hochlaufautomatik funktioniert nach dem Ausschalten der Zündung nicht
mehr.
Wenn eine Funktionsstörung vorliegt, funktionieren die Hoch- und Tieflaufau-
tomatik sowie die Kraftbegrenzung nicht richtig. Suchen Sie dann einen Fach-
betrieb auf.
Kraftbegrenzung der elektrischen Fensterheber*
Die Fenster sind mit einer Kraftbegrenzung ausgestattet. Dies
vermindert die Gefahr von Quetschungen, wenn ein Fenster
schließt.•
Wird ein Fenster im automatischen Hochlauf durch Schwergängigkeit
oder durch ein Hindernis am Schließvorgang gehindert, stoppt das Fenster
an dieser Stelle und öffnet sich sofort wieder ⇒.
•
Überprüfen Sie innerhalb von 10 Sekunden, warum das Fenster nicht
schließt, bevor Sie erneut versuchen es zu schließen. Nach Ablauf der 10
Sekunden wird die Schließkraft des Fensters automatisch erhöht.
•
Lässt sich das Fenster weiterhin durch Schwergängigkeit oder durch ein
Hindernis nicht schließen, stoppt das Fenster an dieser Stelle.
•
Wenn Sie nicht erkennen können, warum sich das Fenster nicht schließen
lässt, versuchen Sie, das Fenster innerhalb von 5 Sekunden erneut zu
schließen. Die Kraftbegrenzung ist jetzt deaktiviert. Das Fenster schließt mit
maximaler Kraft.
Warten Sie länger als 5 Sekunden, öffnet sich das Fenster beim Betätigen
einer Taste wieder vollständig, und die Hochlaufautomatik ist wieder in Funk-
tion.
Wenn eine Funktionsstörung vorliegt, funktionieren die Hoch- und Tieflaufau-
tomatik sowie die Kraftbegrenzung nicht richtig. Suchen Sie dann einen Fach-
betrieb auf.
ACHTUNG!
Ein unsachgemäßer Gebrauch der elektrischen Fensterheber kann zu
Verletzungen führen!•
Verlassen Sie – auch nur vorübergehend – das Fahrzeug, ziehen Sie in
jedem Fall den Zündschlüssel ab. Beachten Sie bitte, dass Kinder niemals
unbeaufsichtigt im Fahrzeug zurückbleiben.
•
Die Fensterheber sind erst dann außer Funktion, wenn bei ausgeschal-
teter Zündung einer der vorderen Türen geöffnet wird.
•
Seien Sie beim Schließen der Fenster nicht unaufmerksam oder leicht-
fertig; dies könnte zu schweren Verletzungen bei Ihnen oder Dritten führen.
Stellen Sie sicher, dass sich niemand im Funktionsbereich der Fenster
befindet.
•
Lassen Sie niemals Personen im Fahrzeug zurück, wenn Sie Ihr Fahr-
zeug von außen abschließen – die Fenster lassen sich im Notfall nicht mehr
öffnen!
•
Die Kraftbegrenzung verhindert nicht, dass Finger oder andere Körper-
teile gegen den Fensterrahmen gedrückt werden – Verletzungsgefahr!Hinweis
Die Kraftbegrenzung erfolgt nicht beim Komfortschließen der Fenster von
außen mit dem Zündschlüssel ⇒Seite 108.Komfortöffnen und -schließen
Die Fenster können von außen geöffnet oder geschlossen
werden.– Über das Schloss der Fahrertür: halten Sie den Schlüssel im
Fahrertürschloss so lange in Öffnungs- bzw. Schließstellung, bis
alle Fenster geöffnet bzw. geschlossen sind.
alhambra_aleman_0708 Seite 105 Dienstag, 9. September 2008 6:15 18

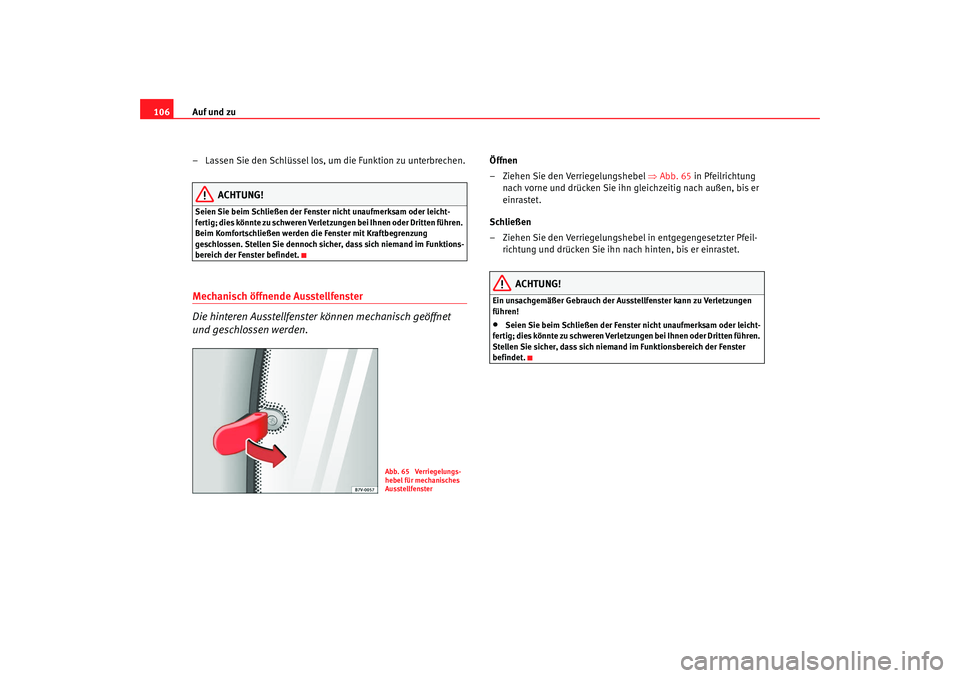

Auf und zu
106
– Lassen Sie den Schlüssel los, um die Funktion zu unterbrechen.
ACHTUNG!
Seien Sie beim Schließen der Fenster nicht unaufmerksam oder leicht-
fertig; dies könnte zu schweren Verletzungen bei Ihnen oder Dritten führen.
Beim Komfortschließen werden die Fenster mit Kraftbegrenzung
geschlossen. Stellen Sie dennoch sicher, dass sich niemand im Funktions-
bereich der Fenster befindet.Mechanisch öffnende Ausstellfenster
Die hinteren Ausstellfenster können mechanisch geöffnet
und geschlossen werden.
Öffnen
– Ziehen Sie den Verriegelungshebel ⇒Abb. 65 in Pfeilrichtung
nach vorne und drücken Sie ihn gleichzeitig nach außen, bis er
einrastet.
Schließen
– Ziehen Sie den Verriegelungshebel in entgegengesetzter Pfeil- richtung und drücken Sie ihn nach hinten, bis er einrastet.
ACHTUNG!
Ein unsachgemäßer Gebrauch der Ausstellfenster kann zu Verletzungen
führen!•
Seien Sie beim Schließen der Fenster nicht unaufmerksam oder leicht-
fertig; dies könnte zu schweren Verletzungen bei Ihnen oder Dritten führen.
Stellen Sie sicher, dass sich niemand im Funktionsbereich der Fenster
befindet.
Abb. 65 Verriegelungs-
hebel für mechanisches
Ausstellfenster
alhambra_aleman_0708 Seite 106 Dienstag, 9. September 2008 6:15 18

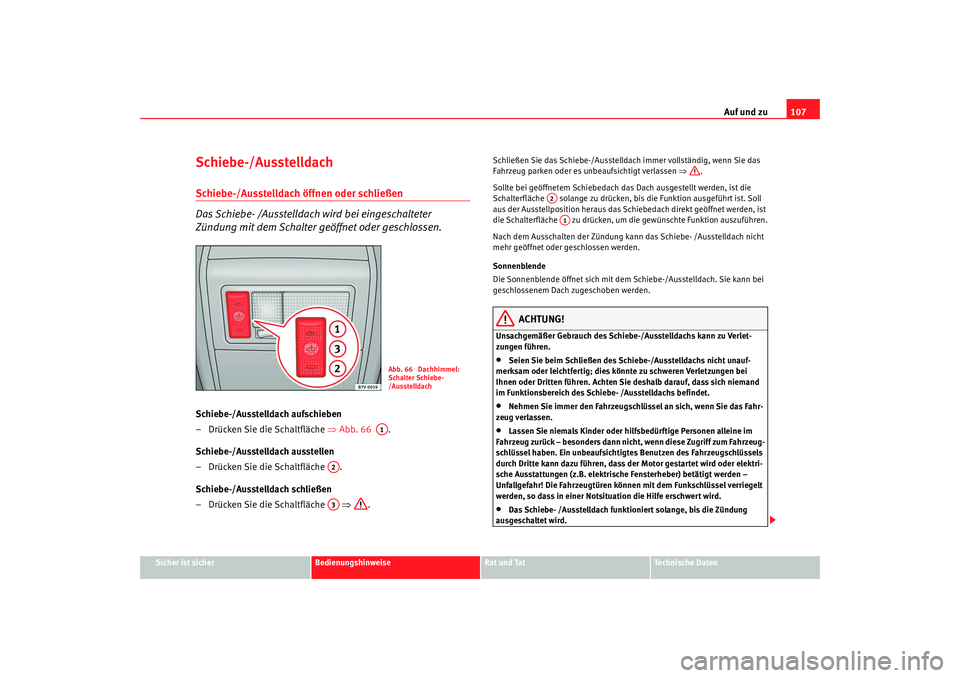

Auf und zu107
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Schiebe-/Ausstelldach Schiebe-/Ausstelldach öffnen oder schließen
Das Schiebe- /Ausstelldach wird bei eingeschalteter
Zündung mit dem Schalter geöffnet oder geschlossen.Schiebe-/Ausstelldach aufschieben
– Drücken Sie die Schaltfläche ⇒Abb. 66 .
Schiebe-/Ausstelldach ausstellen
– Drücken Sie die Schaltfläche .
Schiebe-/Ausstelldach schließen
– Drücken Sie die Schaltfläche ⇒.
Schließen Sie das Schiebe-/Ausstelldach immer vollständig, wenn Sie das
Fahrzeug parken oder es unbeaufsichtigt verlassen ⇒.
Sollte bei geöffnetem Schiebedach das Dach ausgestellt werden, ist die
Schalterfläche solange zu drücken, bis die Funktion ausgeführt ist. Soll
aus der Ausstellposition heraus das Schiebedach direkt geöffnet werden, ist
die Schalterfläche zu drücken, um die gewünschte Funktion auszuführen.
Nach dem Ausschalten der Zündung kann das Schiebe- /Ausstelldach nicht
mehr geöffnet oder geschlossen werden.
Sonnenblende
Die Sonnenblende öffnet sich mit dem Schiebe-/Ausstelldach. Sie kann bei
geschlossenem Dach zugeschoben werden.
ACHTUNG!
Unsachgemäßer Gebrauch des Schiebe-/Ausstelldachs kann zu Verlet-
zungen führen.•
Seien Sie beim Schließen des Schiebe-/Ausstelldachs nicht unauf-
merksam oder leichtfertig; dies könnte zu schweren Verletzungen bei
Ihnen oder Dritten führen. Achten Sie deshalb darauf, dass sich niemand
im Funktionsbereich des Schiebe- /Ausstelldachs befindet.
•
Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahr-
zeug verlassen.
•
Lassen Sie niemals Kinder oder hilfsbedürftige Personen alleine im
Fahrzeug zurück – besonders dann nicht, wenn diese Zugriff zum Fahrzeug-
schlüssel haben. Ein unbeaufsichtigtes Benutzen des Fahrzeugschlüssels
durch Dritte kann dazu führen, dass der Motor gestartet wird oder elektri-
sche Ausstattungen (z.B. elektrische Fensterheber) betätigt werden –
Unfallgefahr! Die Fahrzeugtüren können mit dem Funkschlüssel verriegelt
werden, so dass in einer Notsituation die Hilfe erschwert wird.
•
Das Schiebe- /Ausstelldach funktioniert solange, bis die Zündung
ausgeschaltet wird.
Abb. 66 Dachhimmel:
Schalter Schiebe-
/Ausstelldach
A1
A2A3
A2A1
alhambra_aleman_0708 Seite 107 Dienstag, 9. September 2008 6:15 18

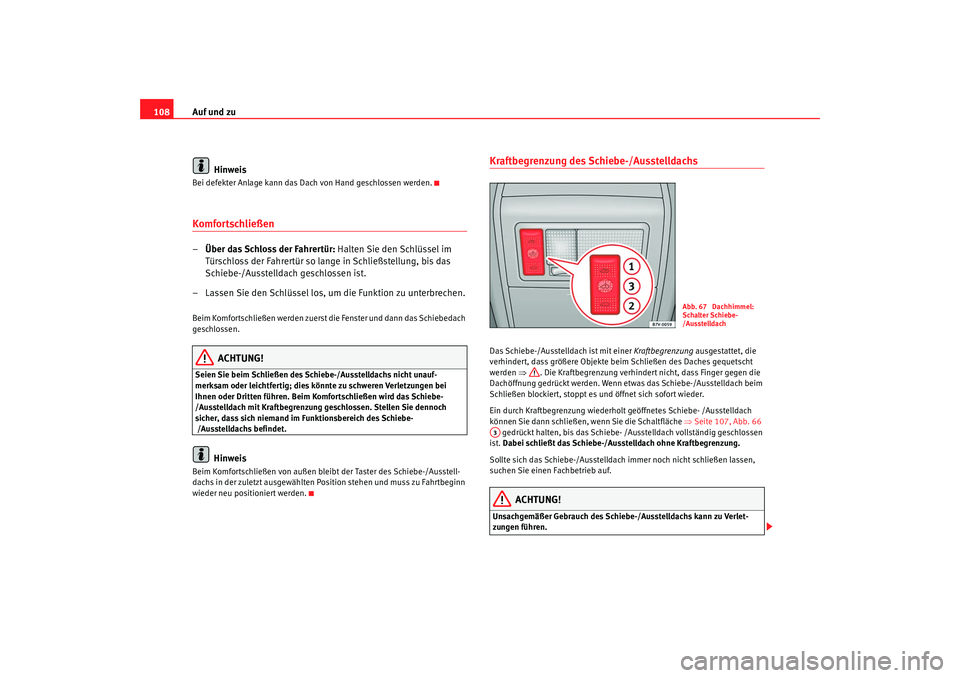

Auf und zu
108
HinweisBei defekter Anlage kann das Dach von Hand geschlossen werden.Komfortschließen–Über das Schloss der Fahrertür: Halten Sie den Schlüssel im
Türschloss der Fahrertür so lange in Schließstellung, bis das
Schiebe-/Ausstelldach geschlossen ist.
– Lassen Sie den Schlüssel los, um die Funktion zu unterbrechen.Beim Komfortschließen werden zuerst die Fenster und dann das Schiebedach
geschlossen.
ACHTUNG!
Seien Sie beim Schließen des Schiebe-/Ausstelldachs nicht unauf-
merksam oder leichtfertig; dies könnte zu schweren Verletzungen bei
Ihnen oder Dritten führen. Beim Komfortschließen wird das Schiebe-
/Ausstelldach mit Kraftbegrenzung geschlossen. Stellen Sie dennoch
sicher, dass sich niemand im Funktionsbereich des Schiebe- /Ausstelldachs befindet.
Hinweis
Beim Komfortschließen von außen bleibt der Taster des Schiebe-/Ausstell-
dachs in der zuletzt ausgewählten Position stehen und muss zu Fahrtbeginn
wieder neu positioniert werden.
Kraftbegrenzung des Schiebe-/AusstelldachsDas Schiebe-/Ausstelldach ist mit einer Kraftbegrenzung ausgestattet, die
verhindert, dass größere Objekte beim Schließen des Daches gequetscht
werden ⇒. Die Kraftbegrenzung verhindert nicht, dass Finger gegen die
Dachöffnung gedrückt werden. Wenn etwas das Schiebe-/Ausstelldach beim
Schließen blockiert, stoppt es und öffnet sich sofort wieder.
Ein durch Kraftbegrenzung wiederholt geöffnetes Schiebe- /Ausstelldach
können Sie dann schließen, wenn Sie die Schaltfläche ⇒Seite 107, Abb. 66
gedrückt halten, bis das Schiebe- /Ausstelldach vollständig geschlossen
ist. Dabei schließt das Schiebe-/Ausstelldach ohne Kraftbegrenzung.
Sollte sich das Schiebe-/Ausstelldach immer noch nicht schließen lassen,
suchen Sie einen Fachbetrieb auf.
ACHTUNG!
Unsachgemäßer Gebrauch des Schiebe-/Ausstelldachs kann zu Verlet-
zungen führen.
Abb. 67 Dachhimmel:
Schalter Schiebe-
/Ausstelldach
A3
alhambra_aleman_0708 Seite 108 Dienstag, 9. September 2008 6:15 18

Auf und zu109
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
•
Seien Sie beim Schließen des Schiebe-/Ausstelldachs nicht unauf-
merksam; dies könnte zu schweren Verletzungen bei Ihnen oder Dritten
führen. Achten Sie deshalb darauf, dass sich niemand im Funktionsbereich
des Schiebe- /Ausstelldachs befindet.

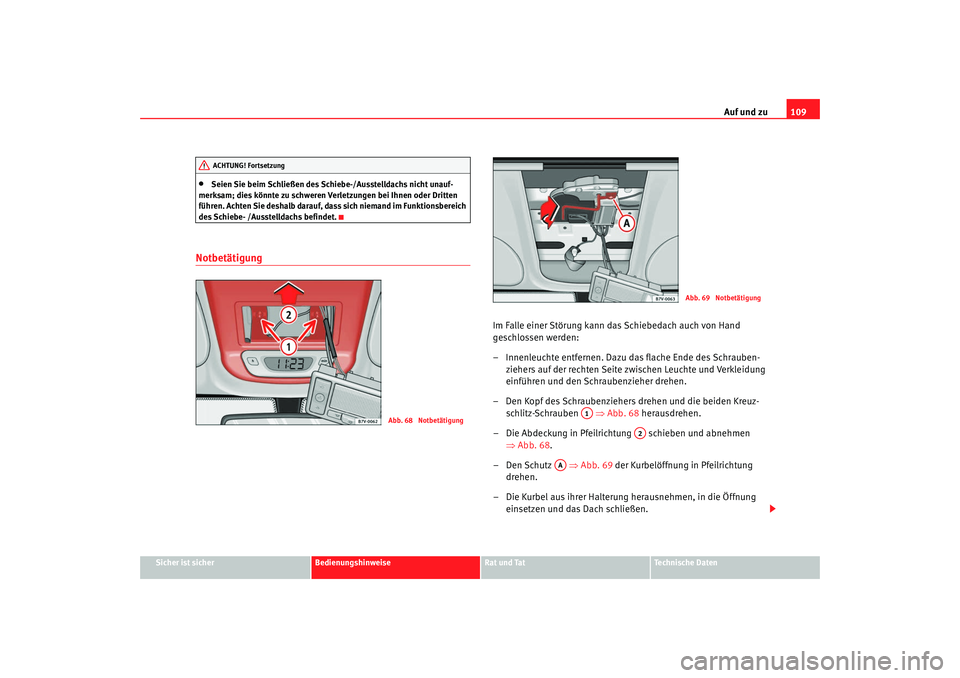

Notbetätigung
Im Falle einer Störung kann das Schiebedach auch von Hand
geschlossen werden:
– Innenleuchte entfernen. Dazu das flache Ende des Schrauben- ziehers auf der rechten Seite zwischen Leuchte und Verkleidung
einführen und den Schraubenzieher drehen.
– Den Kopf des Schraubenziehers drehen und die beiden Kreuz- schlitz-Schrauben ⇒Abb. 68 herausdrehen.
– Die Abdeckung in Pfeilrichtung schieben und abnehmen ⇒Abb. 68 .
–Den Schutz ⇒Abb. 69 der Kurbelöffnung in Pfeilrichtung
drehen.
– Die Kurbel aus ihrer Halterung herausnehmen, in die Öffnung einsetzen und das Dach schließen.
ACHTUNG! Fortsetzung
Abb. 68 Notbetätigung
Abb. 69 Notbetätigung
A1
A2
AA
alhambra_aleman_0708 Seite 109 Dienstag, 9. September 2008 6:15 18

Auf und zu
110

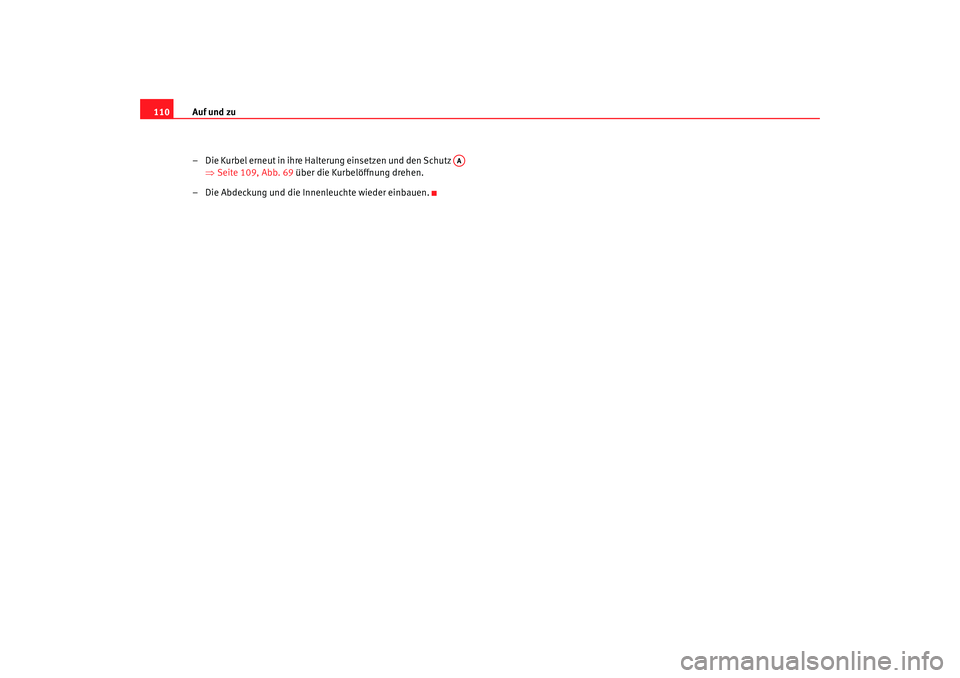

– Die Kurbel erneut in ihre Halterung einsetzen und den Schutz ⇒Seite 109, Abb. 69 über die Kurbelöffnung drehen.
– Die Abdeckung und die Innenleuchte wieder einbauen.
AA
alhambra_aleman_0708 Seite 110 Dienstag, 9. September 2008 6:15 18
