2008 Seat Alhambra Betriebsanleitung (in German)

Sitzen und Verstauen135
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

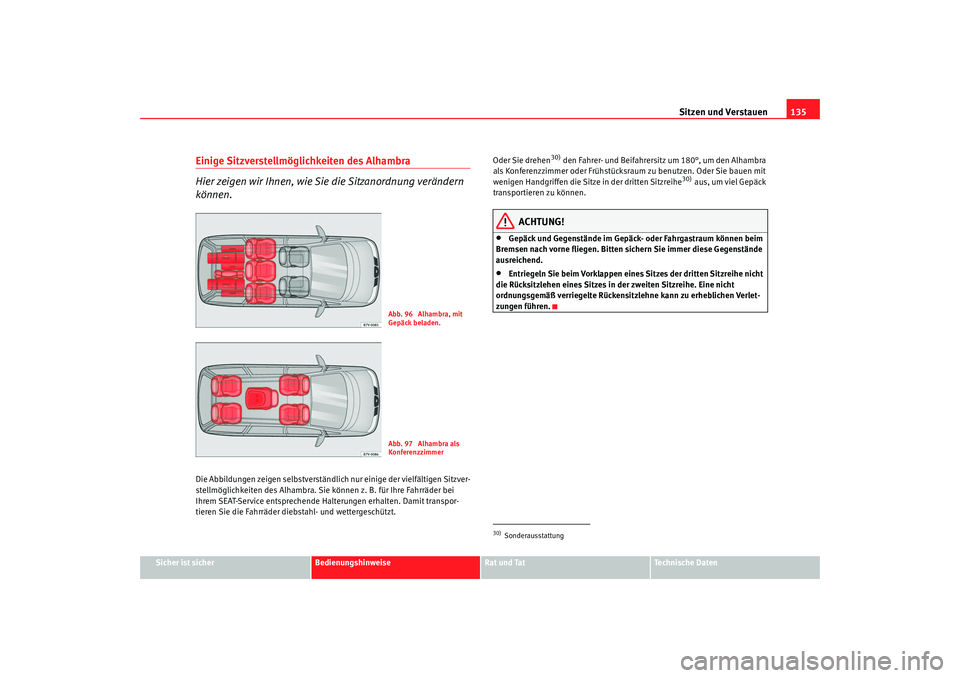

Einige Sitzverstellmöglichkeiten des Alhambra
Hier zeigen wir Ihnen, wie Sie die Sitzanordnung verändern
können.Die Abbildungen zeigen selbstverständlich nur einige der vielfältigen Sitzver-
stellmöglichkeiten des Alhambra. Sie können z. B. für Ihre Fahrräder bei
Ihrem SEAT-Service entsprechende Halterungen erhalten. Damit transpor-
tieren Sie die Fahrräder diebstahl- und wettergeschützt. Oder Sie drehen
30) den Fahrer- und Beifahrersitz um 180°, um den Alhambra
als Konferenzzimmer oder Frühstücksraum zu benutzen. Oder Sie bauen mit
wenigen Handgriffen die Sitze in der dritten Sitzreihe
30) aus, um viel G epäck
transportieren zu können.
ACHTUNG!
•
Gepäck und Gegenstände im Gepäck- oder Fahrgastraum können beim
Bremsen nach vorne fliegen. Bitten sichern Sie immer diese Gegenstände
ausreichend.
•
Entriegeln Sie beim Vorklappen eines Sitzes der dritten Sitzreihe nicht
die Rücksitzlehen eines Sitzes in der zweiten Sitzreihe. Eine nicht
ordnungsgemäß verriegelte Rückensitzlehne kann zu erheblichen Verlet-
zungen führen.
Abb. 96 Alhambra, mit
Gepäck beladen.Abb. 97 Alhambra als
Konferenzzimmer
30)Sonderausstattung
alhambra_aleman_0708 Seite 135 Dienstag, 9. September 2008 6:15 18

Sitzen und Verstauen

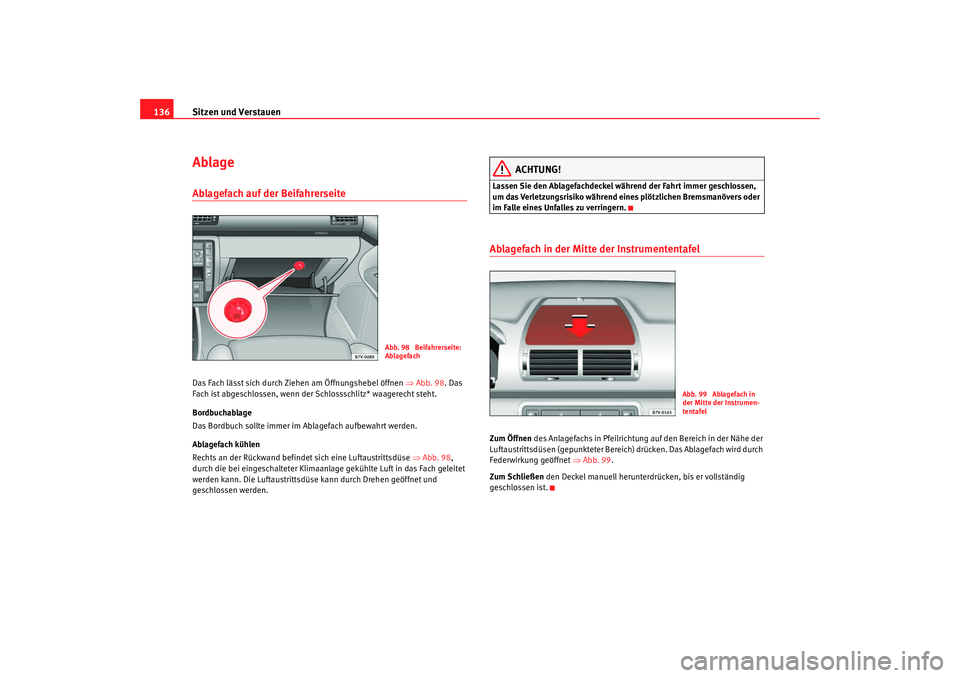

136AblageAblagefach auf der Beifahrerseite Das Fach lässt sich durch Ziehen am Öffnungshebel öffnen ⇒Abb. 98 . Das
Fach ist abgeschlossen, wenn der Schlossschlitz* waagerecht steht.
Bordbuchablage
Das Bordbuch sollte immer im Ablagefach aufbewahrt werden.
Ablagefach kühlen
Rechts an der Rückwand befindet sich eine Luftaustrittsdüse ⇒Abb. 98 ,
durch die bei eingeschalteter Klimaanlage gekühlte Luft in das Fach geleitet
werden kann. Die Luftaustrittsdüse kann durch Drehen geöffnet und
geschlossen werden.
ACHTUNG!
Lassen Sie den Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu verringern.Ablagefach in der Mitte der Instrumententafel Zum Öffnen des Anlagefachs in Pfeilrichtung auf den Bereich in der Nähe der
Luftaustrittsdüsen (gepunkteter Bereich) drücken. Das Ablagefach wird durch
Federwirkung geöffnet ⇒ Abb. 99.
Zum Schließen den Deckel manuell herunterdrücken, bis er vollständig
geschlossen ist.
Abb. 98 Beifahrerseite:
Ablagefach
Abb. 99 Ablagefach in
der Mitte der Instrumen-
tentafel
alhambra_aleman_0708 Seite 136 Dienstag, 9. September 2008 6:15 18

Sitzen und Verstauen137
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

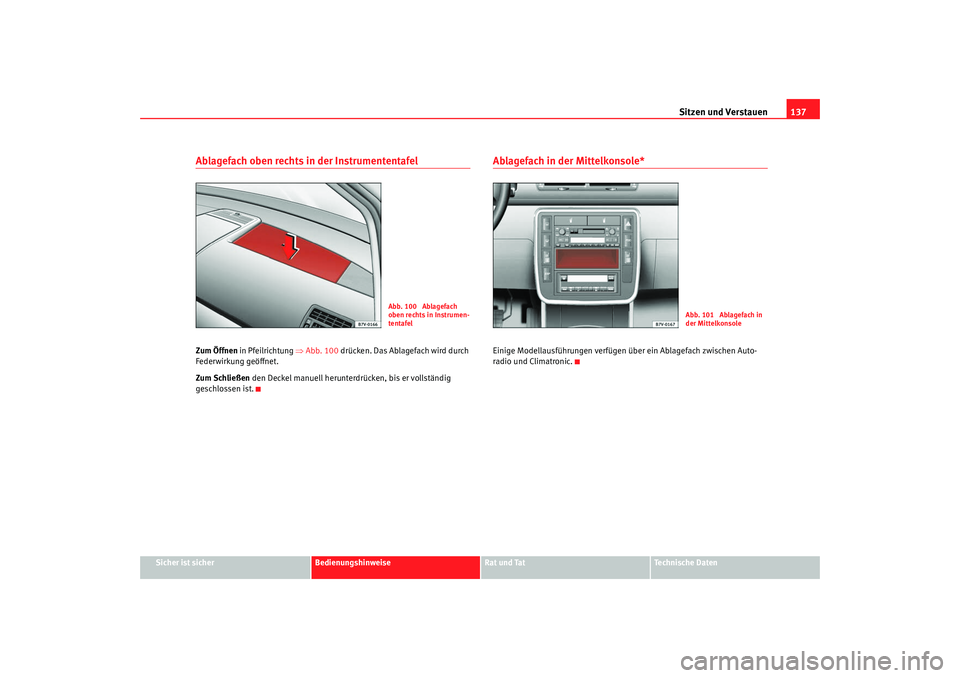

Ablagefach oben rechts in der Instrumententafel Zum Öffnen in Pfeilrichtung ⇒Abb. 100 drücken. Das Ablagefach wird durch
Federwirkung geöffnet.
Zum Schließen den Deckel manuell herunterdrücken, bis er vollständig
geschlossen ist.
Ablagefach in der Mittelkonsole*Einige Modellausführungen verfügen über ein Ablagefach zwischen Auto-
radio und Climatronic.
Abb. 100 Ablagefach
oben rechts in Instrumen-
tentafel
Abb. 101 Ablagefach in
der Mittelkonsole
alhambra_aleman_0708 Seite 137 Dienstag, 9. September 2008 6:15 18

Sitzen und Verstauen

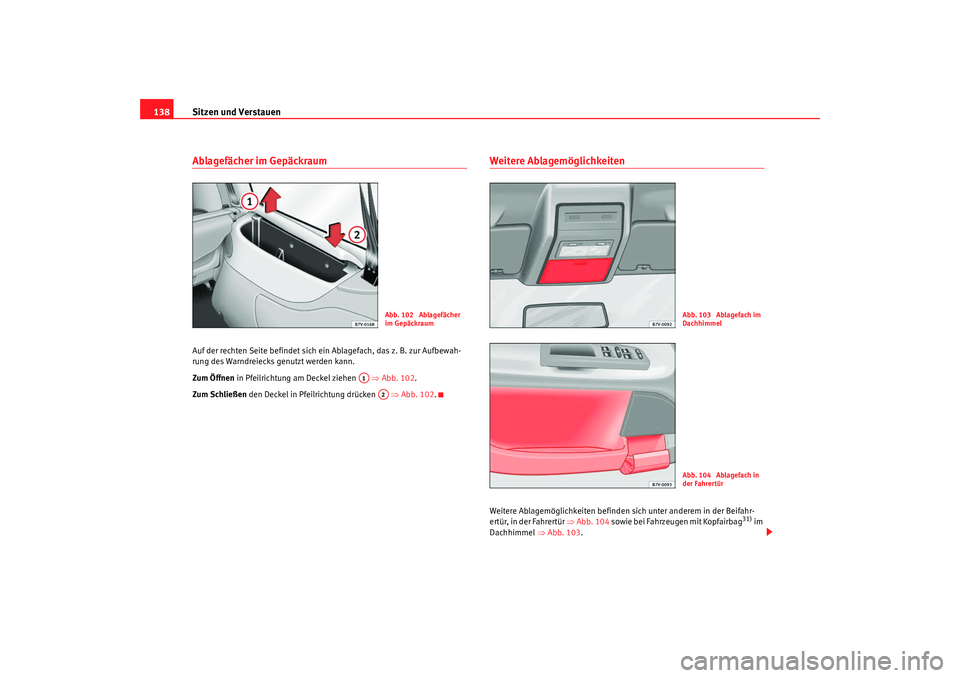

138Ablagefächer im GepäckraumAuf der rechten Seite befindet sich ein Ablagefach, das z. B. zur Aufbewah-
rung des Warndreiecks genutzt werden kann.
Zum Öffnen in Pfeilrichtung am Deckel ziehen ⇒ Abb. 102.
Zum Schließen den Deckel in Pfeilrichtung drücken ⇒Abb. 102.
Weitere AblagemöglichkeitenWeitere Ablagemöglichkeiten befinden sich unter anderem in der Beifahr-
ertür, in der Fahrertür ⇒Abb. 104 sowie bei Fahrzeugen mit Kopfairbag
31) im
Dachhimmel ⇒Abb. 103.
Abb. 102 Ablagefächer
im Gepäckraum
A1
A2
Abb. 103 Ablagefach im
DachhimmelAbb. 104 Ablagefach in
der Fahrertür
alhambra_aleman_0708 Seite 138 Dienstag, 9. September 2008 6:15 18

Sitzen und Verstauen139
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

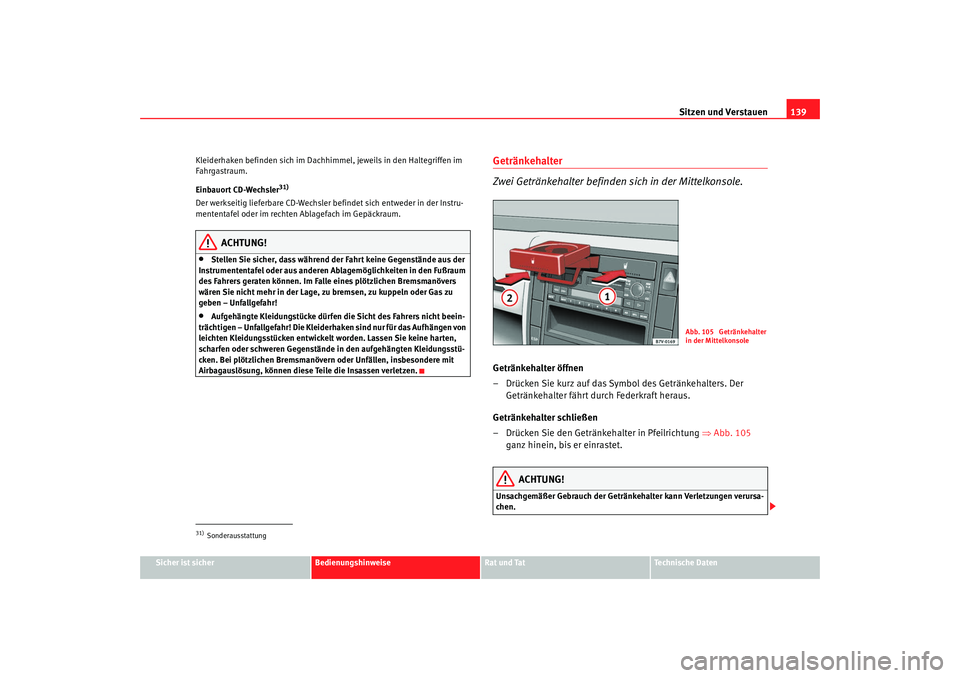

Kleiderhaken befinden sich im Dachhimmel, jeweils in den Haltegriffen im
Fahrgastraum.
Einbauort CD-Wechsler
31)
Der werkseitig lieferbare CD-Wechsler befindet sich entweder in der Instru-
mententafel oder im rechten Ablagefach im Gepäckraum.
ACHTUNG!
•
Stellen Sie sicher, dass während der Fahrt keine Gegenstände aus der
Instrumententafel oder aus anderen Ablagemöglichkeiten in den Fußraum
des Fahrers geraten können. Im Falle eines plötzlichen Bremsmanövers
wären Sie nicht mehr in der Lage, zu bremsen, zu kuppeln oder Gas zu
geben – Unfallgefahr!
•
Aufgehängte Kleidungstücke dürfen die Sicht des Fahrers nicht beein-
trächtigen – Unfallgefahr! Die Kleiderhaken sind nur für das Aufhängen von
leichten Kleidungsstücken entwickelt worden. Lassen Sie keine harten,
scharfen oder schweren Gegenstände in den aufgehängten Kleidungsstü-
cken. Bei plötzlichen Bremsmanövern oder Unfällen, insbesondere mit
Airbagauslösung, können diese Teile die Insassen verletzen.
Getränkehalter
Zwei Getränkehalter befinden sich in der Mittelkonsole.Getränkehalter öffnen
– Drücken Sie kurz auf das Symbol des Getränkehalters. Der Getränkehalter fährt durch Federkraft heraus.
Getränkehalter schließen
– Drücken Sie den Getränkehalter in Pfeilrichtung ⇒Abb. 105
ganz hinein, bis er einrastet.
ACHTUNG!
Unsachgemäßer Gebrauch der Getränkehalter kann Verletzungen verursa-
chen.
31)Sonderausstattung
Abb. 105 Getränkehalter
in der Mittelkonsole
alhambra_aleman_0708 Seite 139 Dienstag, 9. September 2008 6:15 18

Sitzen und Verstauen

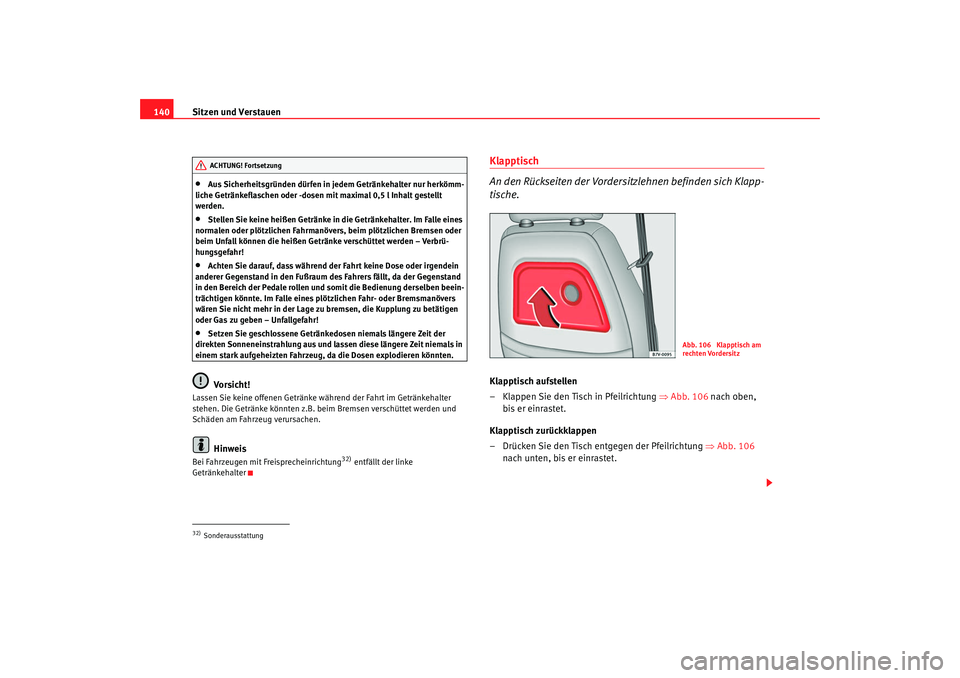

140•
Aus Sicherheitsgründen dürfen in jedem Getränkehalter nur herkömm-
liche Getränkeflaschen oder -dosen mit maximal 0,5 l Inhalt gestellt
werden.
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanövers, beim plötzlichen Bremsen oder
beim Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!
•
Achten Sie darauf, dass während der Fahrt keine Dose oder irgendein
anderer Gegenstand in den Fußraum des Fahrers fällt, da der Gegenstand
in den Bereich der Pedale rollen und somit die Bedienung derselben beein-
trächtigen könnte. Im Falle eines plötzlichen Fahr- oder Bremsmanövers
wären Sie nicht mehr in der Lage zu bremsen, die Kupplung zu betätigen
oder Gas zu geben – Unfallgefahr!
•
Setzen Sie geschlossene Getränkedosen niemals längere Zeit der
direkten Sonneneinstrahlung aus und lassen diese längere Zeit niemals in
einem stark aufgeheizten Fahrzeug, da die Dosen explodieren könnten.Vo rsi ch t !
Lassen Sie keine offenen Getränke während der Fahrt im Getränkehalter
stehen. Die Getränke könnten z.B. beim Bremsen verschüttet werden und
Schäden am Fahrzeug verursachen.
Hinweis
Bei Fahrzeugen mit Freisprecheinrichtung
32) entfällt der linke
Getränkehalter
Klapptisch
An den Rückseiten der Vordersitzlehnen befinden sich Klapp-
tische.Klapptisch aufstellen
– Klappen Sie den Tisch in Pfeilrichtung ⇒ Abb. 106 nach oben,
bis er einrastet.
Klapptisch zurückklappen
– Drücken Sie den Tisch entgegen der Pfeilrichtung ⇒Abb. 106
nach unten, bis er einrastet.
32)SonderausstattungACHTUNG! Fortsetzung
Abb. 106 Klapptisch am
rechten Vordersitz
alhambra_aleman_0708 Seite 140 Dienstag, 9. September 2008 6:15 18

Sitzen und Verstauen141
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

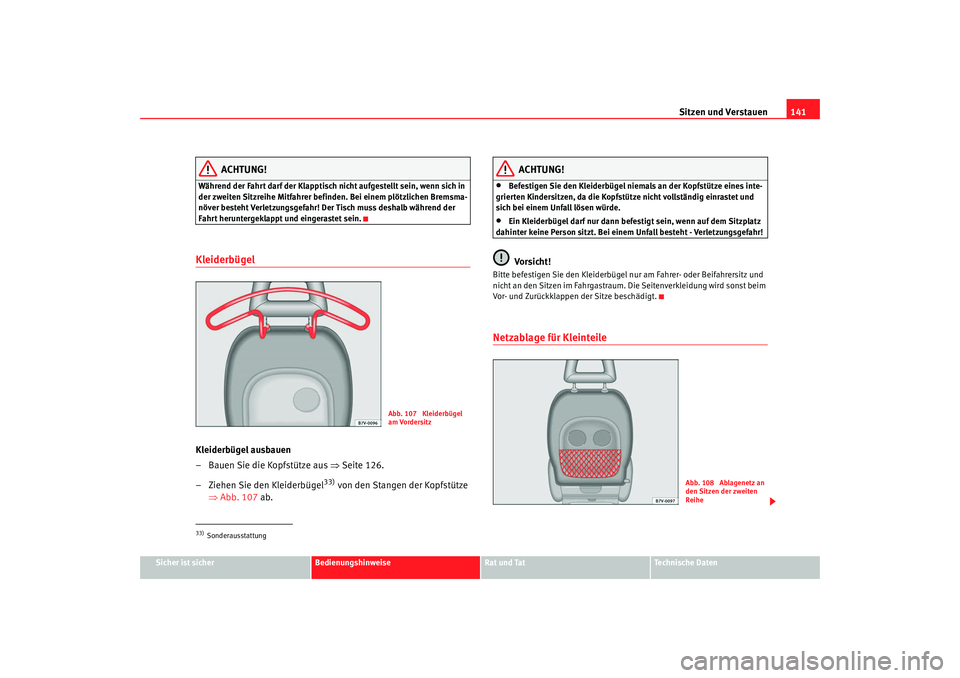

ACHTUNG!
Während der Fahrt darf der Klapptisch nicht aufgestellt sein, wenn sich in
der zweiten Sitzreihe Mitfahrer befinden. Bei einem plötzlichen Bremsma-
növer besteht Verletzungsgefahr! Der Tisch muss deshalb während der
Fahrt heruntergeklappt und eingerastet sein.KleiderbügelKleiderbügel ausbauen
– Bauen Sie die Kopfstütze aus ⇒Seite 126.
– Ziehen Sie den Kleiderbügel
33)
von den Stangen der Kopfstütze
⇒ Abb. 107 ab.
ACHTUNG!
•
Befestigen Sie den Kleiderbügel niemals an der Kopfstütze eines inte-
grierten Kindersitzen, da die Kopfstütze nicht vollständig einrastet und
sich bei einem Unfall lösen würde.
•
Ein Kleiderbügel darf nur dann befestigt sein, wenn auf dem Sitzplatz
dahinter keine Person sitzt. Bei einem Unfall besteht - Verletzungsgefahr!Vo rsi ch t !
Bitte befestigen Sie den Kleiderbügel nur am Fahrer- oder Beifahrersitz und
nicht an den Sitzen im Fahrgastraum. Die Seitenverkleidung wird sonst beim
Vor- und Zurückklappen der Sitze beschädigt.Netzablage für Kleinteile
33)Sonderausstattung
Abb. 107 Kleiderbügel
am Vordersitz
Abb. 108 Ablagenetz an
den Sitzen der zweiten
Reihe
alhambra_aleman_0708 Seite 141 Dienstag, 9. September 2008 6:15 18

Sitzen und Verstauen

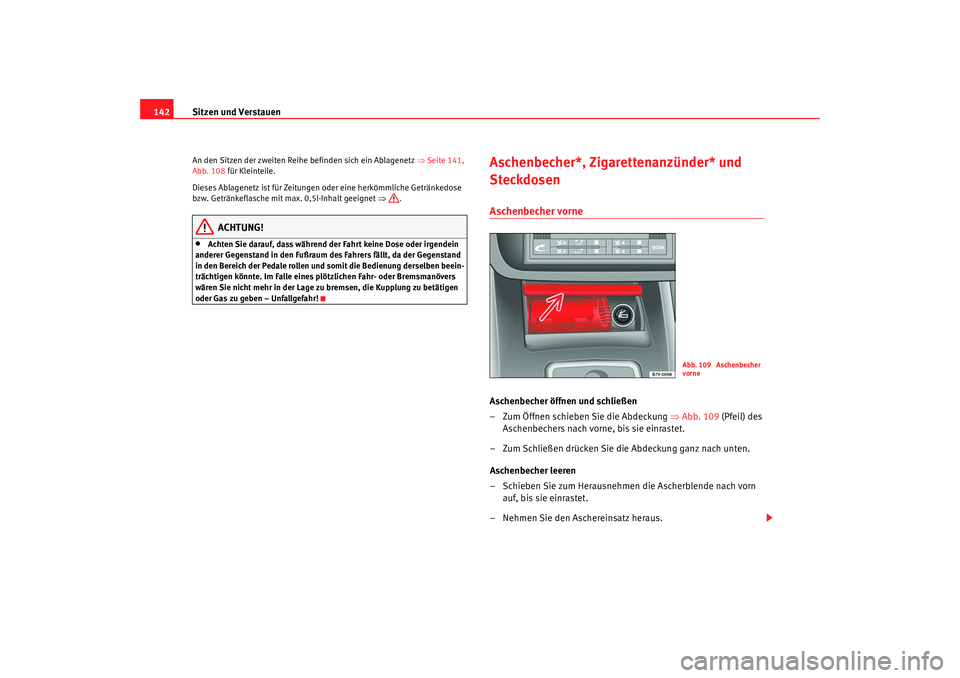

142An den Sitzen der zweiten Reihe befinden sich ein Ablagenetz ⇒ Seite 141,
Abb. 108 für Kleinteile.
Dieses Ablagenetz ist für Zeitungen oder eine herkömmliche Getränkedose
bzw. Getränkeflasche mit max. 0,5l-Inhalt geeignet ⇒.
ACHTUNG!
•
Achten Sie darauf, dass während der Fahrt keine Dose oder irgendein
anderer Gegenstand in den Fußraum des Fahrers fällt, da der Gegenstand
in den Bereich der Pedale rollen und somit die Bedienung derselben beein-
trächtigen könnte. Im Falle eines plötzlichen Fahr- oder Bremsmanövers
wären Sie nicht mehr in der Lage zu bremsen, die Kupplung zu betätigen
oder Gas zu geben – Unfallgefahr!
Aschenbecher*, Zigarettenanzünder* und
SteckdosenAschenbecher vorneAschenbecher öffnen und schließen
– Zum Öffnen schieben Sie die Abdeckung ⇒Abb. 109 (Pfeil) des
Aschenbechers nach vorne, bis sie einrastet.
– Zum Schließen drücken Sie die Abdeckung ganz nach unten.
Aschenbecher leeren
– Schieben Sie zum Herausnehmen die Ascherblende nach vorn auf, bis sie einrastet.
– Nehmen Sie den Aschereinsatz heraus.
Abb. 109 Aschenbecher
vorne
alhambra_aleman_0708 Seite 142 Dienstag, 9. September 2008 6:15 18
