2008 BMW MOTORRAD K 1200 R Livret de bord (in French)

ESA Electronic SuspensionAdjustment
Réglage électronique
du châssis.
DWA Alarme antivol.
ABS Système antiblocage.EquipementEn achetant votre BMW, vous
avez choisi un modèle dis-
posant d'un équipement per-
sonnalisé. Ce livret de bord
décrit les équipements op-
tionnels (EO) et accessoires
optionnels (AO) proposés par
BMW. Vous comprendrez
donc que ce livret décrit aussi
des variantes d'équipement
que vous n'avez peut-être
pas choisies. De même, des
différences spécifiques selon
le pays peuvent exister par
rapport au modèle illustré. Si votre BMW dispose d'équi-
pements qui ne sont pas dé-
crits dans ce livret de bord,
vous trouverez la description
de leurs fonctions dans une
notice d'utilisation distincte.
Caractéristiques tech-
niquesToutes les indications
de dimensions, poids et
puissance figurant dans ce
livret de bord, se réfèrent
à la norme DIN (Deutsche
Institut für Normung e. V.) et
respectent ses spécifications
en matière de tolérance. Des
écarts sont possibles dans
les versions de certains pays.Mise à jourLe haut niveau de sécurité
et de qualité qui caractérise
les motos BMW est garanti
par le perfectionnement in-cessant de la conception des
produits, des équipements et
des accessoires. Des diffé-
rences éventuelles peuvent
ainsi exister entre ce livret
de bord et votre moto. Nous
ne pouvons pas non plus ex-
clure toute erreur. Vous com-
prendrez ainsi parfaitement
qu'aucun recours juridique ne
peut découler des indications,
illustrations et descriptions de
ce livret.
17zIndications générales

18zIndications générales

Vues d'ensemble
Vue d'ensemble côté gauche . . 11
Vue d'ensemble côté droit ..... 13

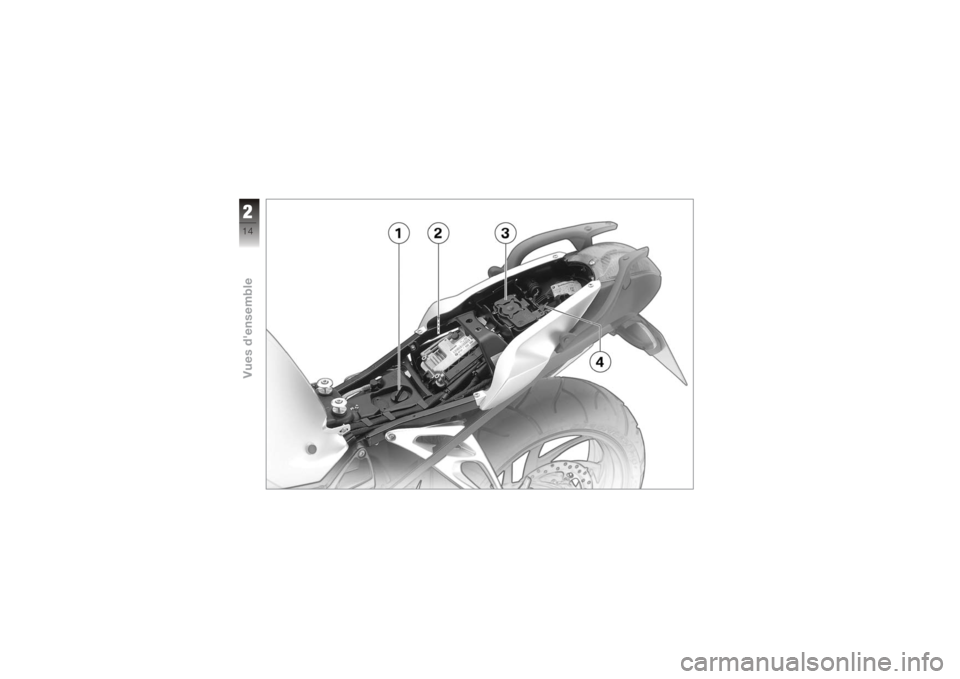

Sous la selle . . . ............... 15
Commodo côté gauche ........ 16
Commodo côté droit . . ......... 17
Combiné d'instruments ........ 18
Projecteur . .................... 19
29zVues d'ensemble

210zVues d'ensemble

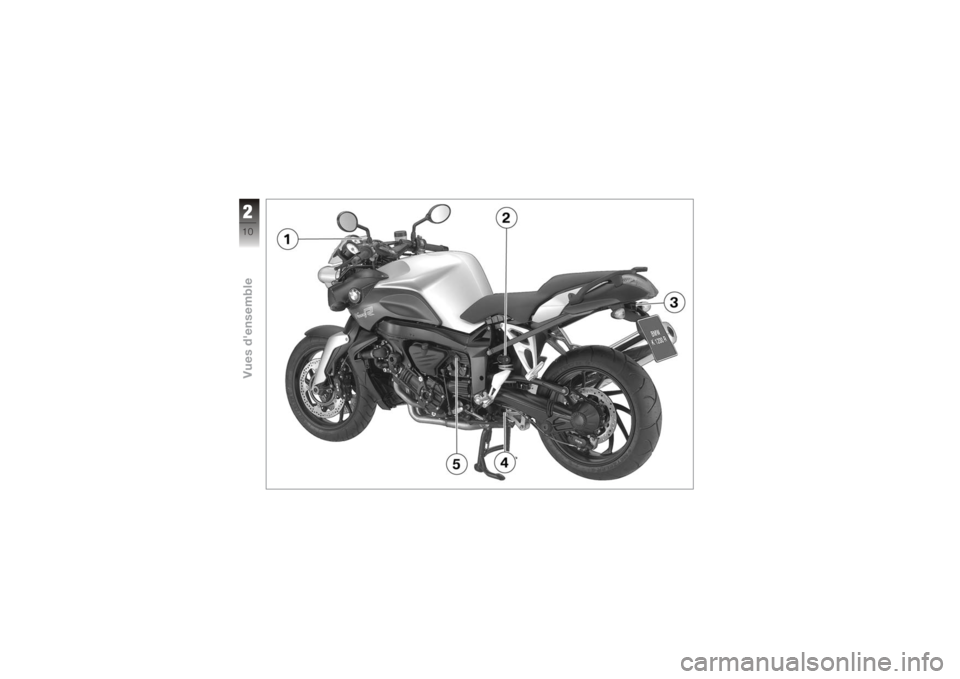

Vue d'ensemble côté
gauche1Réservoir de liquide
d'embrayage ( 103)
2 Réglage de la précharge
du ressort arrière ( 56)
3 Serrure de selle, en
dessous du feu arrière
( 52)
4 Réglage des amortis-
seurs arrière ( 57)
5 Prise ( 84)
211zVues d'ensemble

212zVues d'ensemble

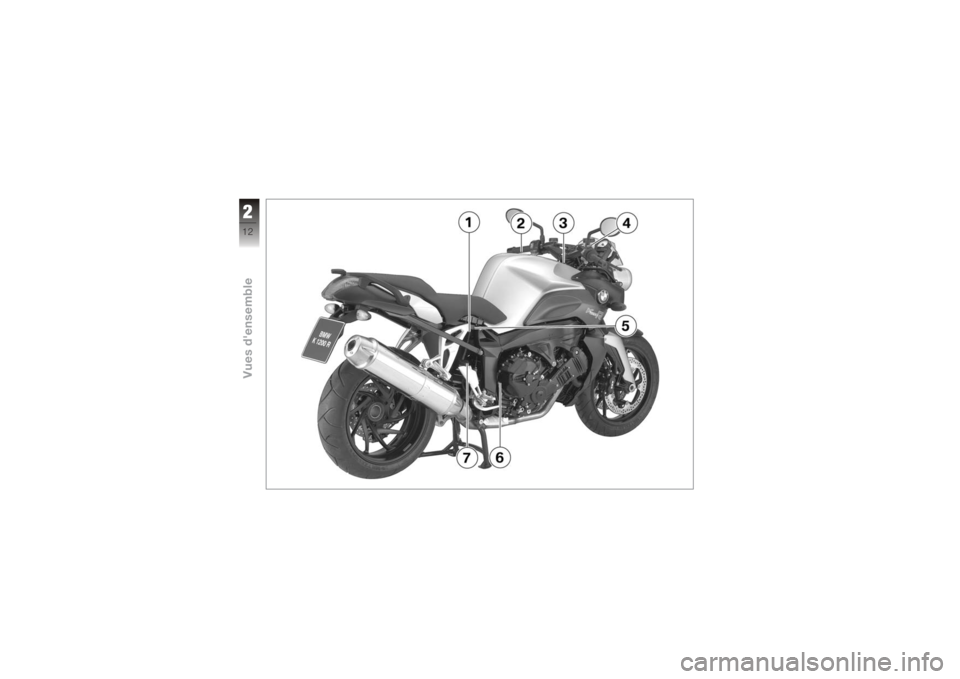

Vue d'ensemble côté
droit1Indicateur du niveau
d'huile moteur ( 95)
2 Orifice de remplissage
du carburant ( 78)
3 Compartiment de la bat-
terie ( 125)
4 Réservoir de liquide de
frein avant ( 99)
5 Plaque constructeur
6 Numéro de châssis
7 Réservoir de liquide de
frein arrière ( 101)
213zVues d'ensemble

214zVues d'ensemble
