❒kb. 10 perc múlva álljunk meg, húzzuk
be a kéziféket, és ellenŒrizzük a gu-
miabroncs légnyomását;
Ha a megjavított gumia-
broncs légnyomása 1,8 bar
érték alá csökken, ne folytassuk
tovább az utat, mert a gumiabroncs
súlyosan károsodott, és a Fix & Go
automatic készlet segítségével nem
lehet megbízható tömítést elérni. For-
duljunk Abarth márkaszervizhez.
FIGYELEM
Helyezzük el az öntapadó
címkét a vezetŒ látóterében,
figyelmeztetve arra, hogy a gumia-
broncs megjavítása a gyorsjavító ké-
szlettel történt. Vezessünk nagyon
óvatosan, különösen kanyarokban.
Ne lépjük túl a 80 km/h sebességet,
kerüljük a hirtelen gyorsítást és
fékezést.
FIGYELEM
095-122 ABARTH 500 HU 29-04-2009 11:34 Pagina 104

105
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
A gumijavító mıhelyben
feltétlenül közöljük, hogy a
gumiabroncs javítása a gyorsjavító ké-
szlet segítségével történt. A gumijavító
szakmıhelybe való megérkezéskor
mutassuk be a használati útmutatót,
amely szerint az ideiglenes javítást
elvégeztük.
FIGYELEM
17. ábra F0S090Ab
CSAK A NYOMÁS
ELLENÃRZÉSE ÉS BEÁLLÍTÁSA
A kompresszor használható csak a gumia-
broncs légnyomásának beállítására is. Húz-
zuk ki a gyorscsatlakozót, és csatlakoztas-
suk közvetlenül a kerékszelephez (17.
ábra); ilyen módon a tartály nem csatlako-
zik a kompresszorhoz, és a tömítŒfolyadék
nem kerül a gumiabroncs belsejébe.
❒ha a mıszer legalább 1,8 bar nyomást
mutat, folytassuk a felfújást az elŒírt
értékig (járó motor és behúzott kézifék
mellett), majd folytathatjuk az utat;
❒a lehetŒ legnagyobb óvatossággal hajt-
sunk a legközelebbi Abarth márkaszer-
vizbe.
095-122 ABARTH 500 HU 29-04-2009 11:34 Pagina 105

106
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
18. ábra F0S091Ab
❒helyezzük fel az új tartályt, és forgassuk
az óramutató járásával megegyezŒen;
❒illesszük a tartályhoz az Acsatlakozót
és a BáttetszŒ töltŒcsövet a megfelelŒ
módon. A TARTÁLY CSERÉJE
A tömítŒfolyadék tartály cseréjét az aláb-
biak szerint végezzük:
❒húzzuk ki a csatlakozót (A-18. ábra);
❒az óramutató járásával ellentétesen for-
gatva emeljük le a cserélendŒ tartályt;
095-122 ABARTH 500 HU 29-04-2009 11:34 Pagina 106

107
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
IZZÓCSERE
ÁLTALÁNOS TUDNIVALÓK
❒Csere elŒtt vizsgáljuk meg az izzó és a
foglalat érintkezŒit is, hogy nem
oxidálódtak-e;
❒csak az eredetivel azonos típusú és
teljesítményı izzót használjunk a
cseréhez;
❒a fényszóróizzó cseréje után, a bizton-
ság érdekében mindig ellenŒrizzük a
fényszóró-beállítást is;
❒ha valamelyik izzó nem mıködik, elŒ-
ször mindig ellenŒrizzük az áramkörét
védŒ biztosítékot, mielŒtt az izzóc-
seréhez hozzákezdenénk: a biztosítékok
elhelyezkedését a jelen fejezet “Bizto-
sítékcsere” címı részében találjuk meg.
Az elektromos berendezések
szakszerıtlen javítása, mó-
dosítása, a gyári elŒírástól eltérŒ mó-
don, a berendezés jellemzŒinek figyel-
men kívül hagyásával végzett bea-
vatkozások üzemzavarokat és tızve-
szélyt idézhetnek elŒ.
FIGYELEM
095-122 ABARTH 500 HU 29-04-2009 11:34 Pagina 107

108
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
Ha lehetŒség van rá, az izzók
cseréjét ajánlatos Abarth
márkaszervizben elvégeztet-
ni. A külsŒ világítás megfelelŒ
mıködése és beállítása alapvetŒ fon-
tosságú a menetbiztonság szem-
pontjából, és a törvény elŒírásainak be-
tartása érdekében.
A halogén izzók nagynyomá-
sú gázt tartalmaznak, így az
üvegtest esetleges törésekor szé-
trepülŒ apró üvegdarabok sérülést
okozhatnak.
FIGYELEMA halogén izzókat csakis a
fémfoglalatuknál fogjuk meg.
Ha az üvegtestet ujjunkkal
megérintjük, csökken a ki-
bocsátott fényerŒsség és az izzó élet-
tartama. Ha az üveget véletlenül mé-
gis megérintettük, alkoholos ruhával
töröljük le, és hagyjuk megszáradni.
095-122 ABARTH 500 HU 29-04-2009 11:34 Pagina 108

109
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
AZ IZZÓK TÍPUSAI 19. ábra
A gépkocsihoz alkalmazott izzók különfé-
le típusúak:
A Teljesen üveg izzók: nyomással
lehet a helyükre tenni. Kihúzással tá-
volíthatók el.
B Bajonett-foglalatú izzók: az izzót a
foglalatból eltávolításhoz kissé
nyomjuk be, forgassuk az óramutató
járásával ellenkezŒen, majd húzzuk ki.
C Szoffita izzók: ezek cseréjéhez fe-
szítsük kissé szét az érintkezŒket.
D Halogén izzók: ezek a rögzítŒ hu-
zalrugó kiakasztása után a helyükrŒl
kiemelhetŒk.
E Halogén izzók: ezek a rögzítŒ hu-
zalrugó kiakasztása után a helyükrŒl
kiemelhetŒk.
F0S092Ab19. ábra
FIGYELMEZTETÉS A fényszórók belsŒ
felülete enyhén bepárásodhat: ez nem hi-
ba, hanem természetes jelenség, aminek
oka az alacsony hŒmérséklet és a levegŒ
páratartalma; a párásodás a fényszórók
bekapcsolásakor gyorsan eltınik. Látható
vízcseppek a fényszóró belsejében vízbe-
szivárgásra utalnak: ez esetben keressünk
fel egy Abarth márkaszervizt.
095-122 ABARTH 500 HU 29-04-2009 11:34 Pagina 109

110
KARBANTARTÁS
ÉS GONDOZÁS
MűSZAKI
ADATOK
BETűRENDES
TÁRGYMUTATÓ
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
H1
H7
W21/5W
WY21W
W5W
PY21W
R10W
P21W
P21W
P21W
C5W
W5W
C5W
H1
W5W55W
55W
5/21W
21
5
21
10
21
21
21
5
5
5
55
5D
D
A
B
A
B
B
B
B
B
C
A
C
E
A

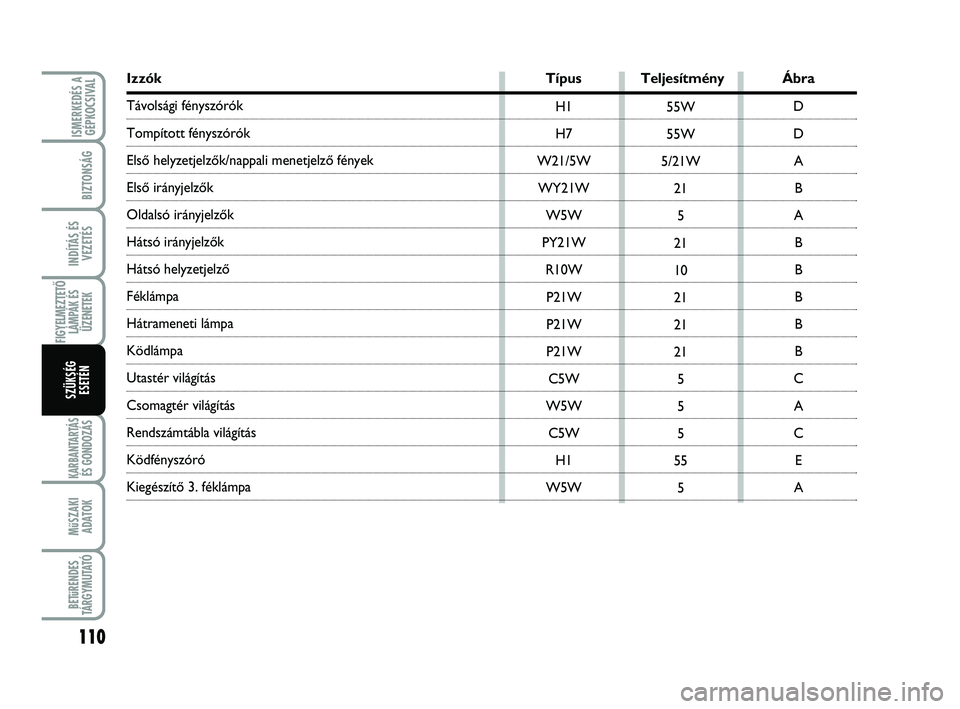

Izzók Típus Teljesítmény Ábra
