2008 Abarth 500 Instrukcja obsługi (in Polish)

96
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII

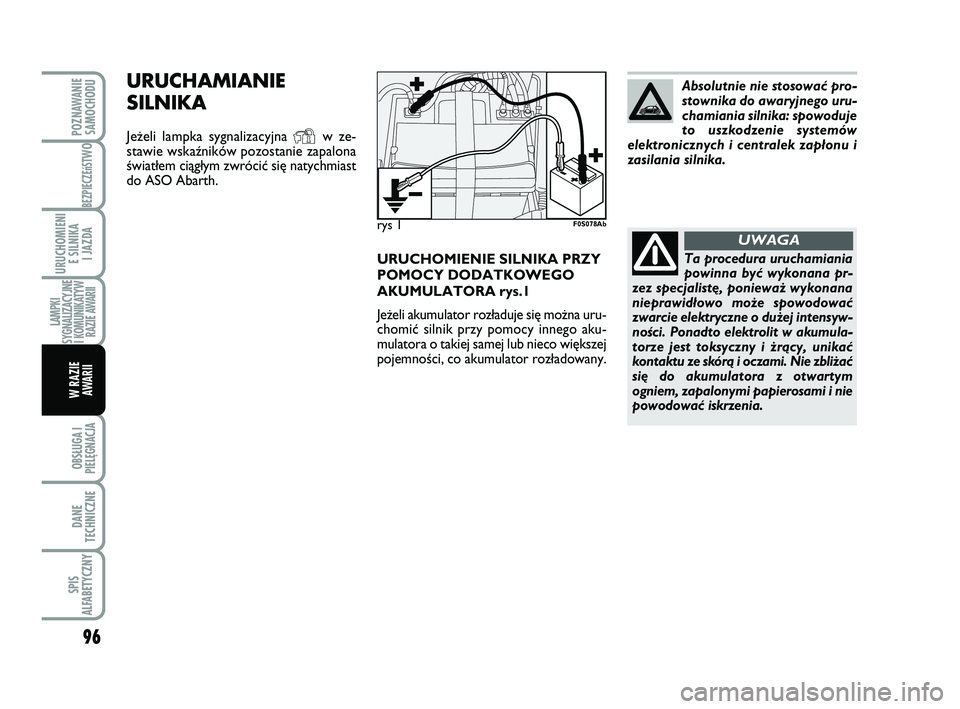

URUCHOMIENIE SILNIKA PRZY
POMOCY DODATKOWEGO
AKUMULATORA rys.1
Je˝eli akumulator roz∏aduje si´ mo˝na uru-
chomiç silnik przy pomocy innego aku-
mulatora o takiej samej lub nieco wi´kszej
pojemnoÊci, co akumulator roz∏adowany.
rys 1
URUCHAMIANIE
SILNIKA
Je˝eli lampka sygnalizacyjna Yw ze-
stawie wskaêników pozostanie zapalona
Êwiat∏em ciàg∏ym zwróciç si´ natychmiast
do ASO Abarth.Absolutnie nie stosowaç pro-
stownika do awaryjnego uru-
chamiania silnika: spowoduje
to uszkodzenie systemów
elektronicznych i centralek zap∏onu i
zasilania silnika.
Ta procedura uruchamiania
powinna byç wykonana pr-
zez specjalist´, poniewa˝ wykonana
nieprawid∏owo mo˝e spowodowaç
zwarcie elektryczne o du˝ej intensyw-
noÊci. Ponadto elektrolit w akumula-
torze jest toksyczny i ˝ràcy, unikaç
kontaktu ze skórà i oczami. Nie zbli˝aç
si´ do akumulatora z otwartym
ogniem, zapalonymi papierosami i nie
powodowaç iskrzenia.
UWAGA
F0S078Ab
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 96

97
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII

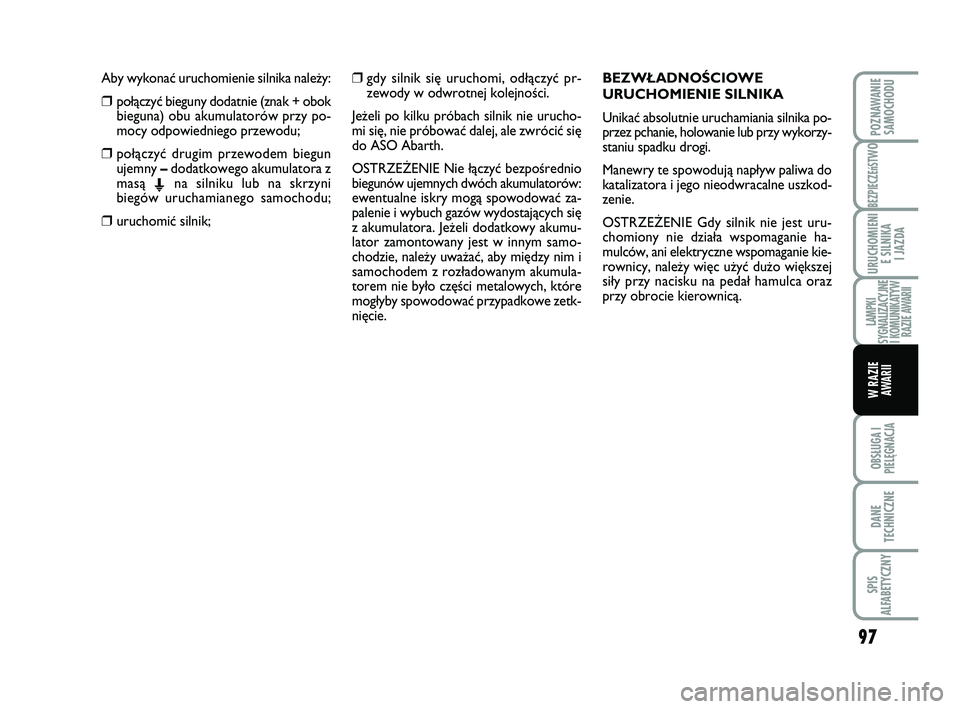

Aby wykonaç uruchomienie silnika nale˝y:
❒po∏àczyç bieguny dodatnie (znak + obok
bieguna) obu akumulatorów przy po-
mocy odpowiedniego przewodu;
❒po∏àczyç drugim przewodem biegun
ujemny –dodatkowego akumulatora z
masà
Ena silniku lub na skrzyni
biegów uruchamianego samochodu;
❒uruchomiç silnik;
❒gdy silnik si´ uruchomi, od∏àczyç pr-
zewody w odwrotnej kolejnoÊci.
Je˝eli po kilku próbach silnik nie urucho-
mi si´, nie próbowaç dalej, ale zwróciç si´
do ASO Abarth.
OSTRZE˚ENIE Nie ∏àczyç bezpoÊrednio
biegunów ujemnych dwóch akumulatorów:
ewentualne iskry mogà spowodowaç za-
palenie i wybuch gazów wydostajàcych si´
z akumulatora. Je˝eli dodatkowy akumu-
lator zamontowany jest w innym samo-
chodzie, nale˝y uwa˝aç, aby mi´dzy nim i
samochodem z roz∏adowanym akumula-
torem nie by∏o cz´Êci metalowych, które
mog∏yby spowodowaç przypadkowe zetk-
ni´cie.BEZW¸ADNOÂCIOWE
URUCHOMIENIE SILNIKA
Unikaç absolutnie uruchamiania silnika po-
przez pchanie, holowanie lub przy wykorzy-
staniu spadku drogi.
Manewry te spowodujà nap∏yw paliwa do
katalizatora i jego nieodwracalne uszkod-
zenie.
OSTRZE˚ENIE Gdy silnik nie jest uru-
chomiony nie dzia∏a wspomaganie ha-
mulców, ani elektryczne wspomaganie kie-
rownicy, nale˝y wi´c u˝yç du˝o wi´kszej
si∏y przy nacisku na peda∏ hamulca oraz
przy obrocie kierownicà.
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 97

98
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII
Zasygnalizowaç obecnoÊç
zatrzymanego samochodu
zgodnie z przepisami kodeksu dro-
gowego: Êwiat∏a awaryjne, trójkàt
ostrzegawczy, itp. Pasa˝erowie
powinni opuÊciç samochód, w szc-
zególnoÊci, gdy samochód jest mocno
obcià˝ony i poczekaç na wymian´
ko∏a w takiej odleg∏oÊci, aby nie
stwarzaç zagro˝enia dla ruchu na
drodze. W przypadku drogi pochy∏ej
lub nierównej umieÊciç pod ko∏ami
kliny lub inne przedmioty s∏u˝àce do
zablokowania kó∏ samochodu.
UWAGA

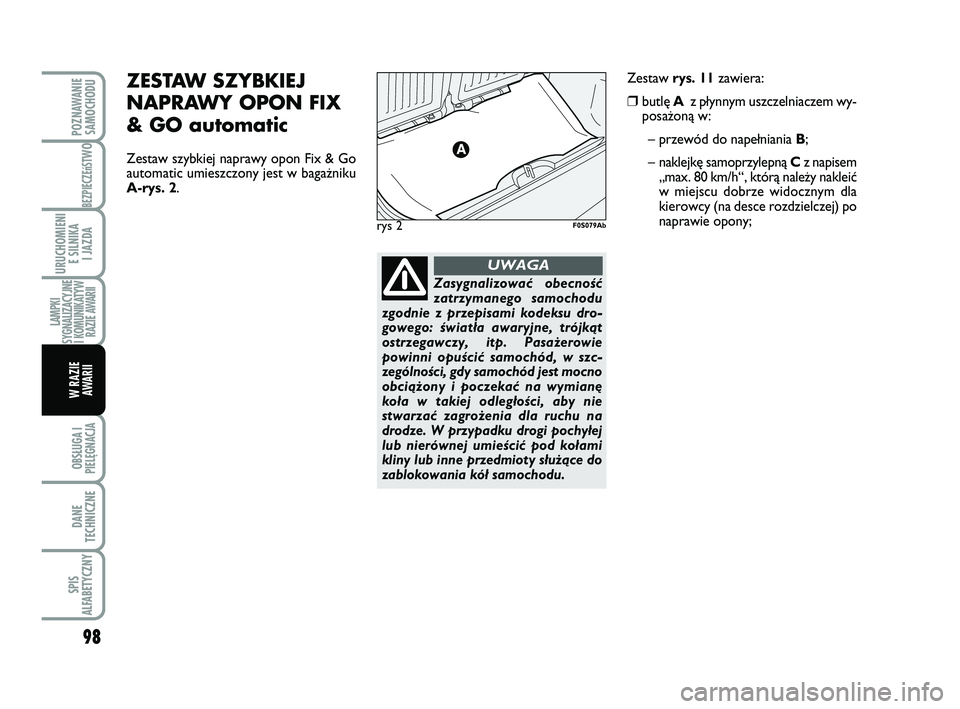

rys 2F0S079Ab
ZESTAW SZYBKIEJ
NAPRAWY OPON FIX
& GO automatic
Zestaw szybkiej naprawy opon Fix & Go
automatic umieszczony jest w baga˝niku
A-rys. 2.Zestaw rys. 11zawiera:
❒butl´ A z p∏ynnym uszczelniaczem wy-
posa˝onà w:
– przewód do nape∏niania B;
– naklejk´ samoprzylepnà Cz napisem
„max. 80 km/h“, którà nale˝y nakleiç
w miejscu dobrze widocznym dla
kierowcy (na desce rozdzielczej) po
naprawie opony;
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 98

99
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII

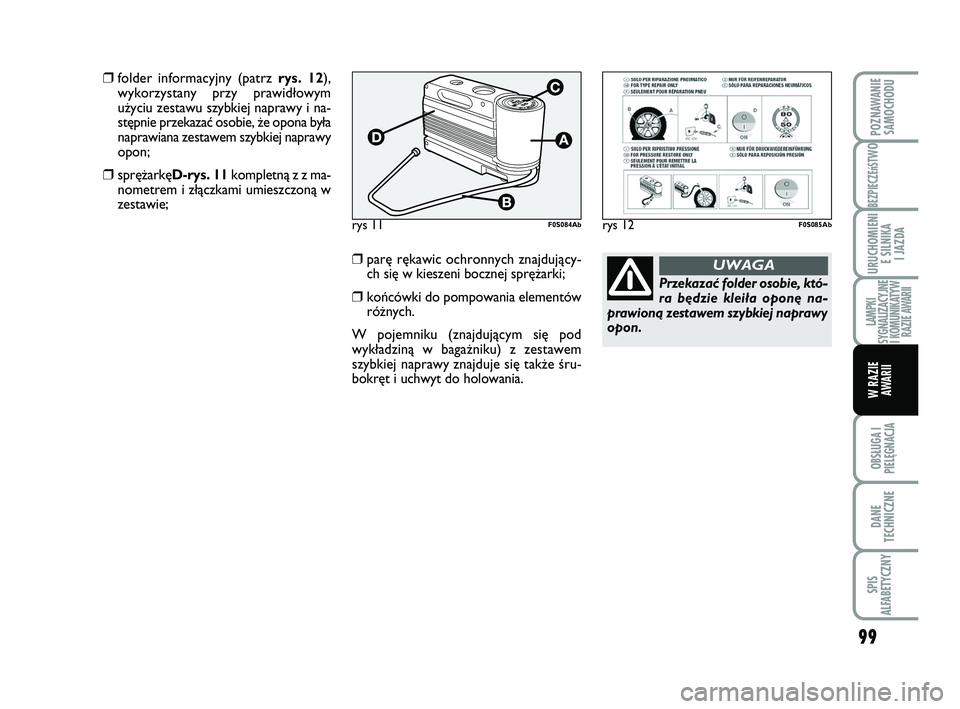

rys 11F0S084Ab
Przekazaç folder osobie, któ-
ra b´dzie klei∏a opon´ na-
prawionà zestawem szybkiej naprawy
opon.
UWAGA❒par´ r´kawic ochronnych znajdujàcy-
ch si´ w kieszeni bocznej spr´˝arki;
❒koƒcówki do pompowania elementów
ró˝nych.
W pojemniku (znajdujàcym si´ pod
wyk∏adzinà w baga˝niku) z zestawem
szybkiej naprawy znajduje si´ tak˝e Êru-
bokr´t i uchwyt do holowania.
❒folder informacyjny (patrz rys. 12),
wykorzystany przy prawid∏owym
u˝yciu zestawu szybkiej naprawy i na-
st´pnie przekazaç osobie, ˝e opona by∏a
naprawiana zestawem szybkiej naprawy
opon;
❒spr´˝ark´D-rys. 11kompletnà z z ma-
nometrem i z∏àczkami umieszczonà w
zestawie;
rys 12F0S085Ab
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 99

100
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII
W przypadku uszkodzenia
obr´czy ko∏a (deformacje
kraw´dzi powodujàce uchodzenie
powietrza) nie jest mo˝liwa naprawa.
Nie wyjmowaç obcych cia∏ (Êrub lub
nitów), które znajdujà si´ w oponie.
UWAGANALE˚Y WIEDZIEå, ˚E:
P∏ynny uszczelniacz zestawu szybkiej na-
prawy jest skuteczny przy temperatura-
ch zewn´trznych zawierajàcych si´ po-
mi´dzy –20 °C i +50 °C.
P∏ynny uszczelniacz posiada okres trwa∏oÊci. W przypadku przebicia opony,
spowodowanego cia∏ami obcy-
mi, mo˝na jà naprawiç, je˝eli
Êrednica przebicia na bie˝niku
lub powierzchni toczenia wynosi mak-
symalnie do 4 mm.
Nie jest mo˝liwa naprawa
na bokach opony. Nie sto-
sowaç zestawu szybkiej naprawy
opon, je˝eli opona zosta∏a uszkodzo-
na w wyniku jazdy bez powietrza.
UWAGA
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 100

101
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII

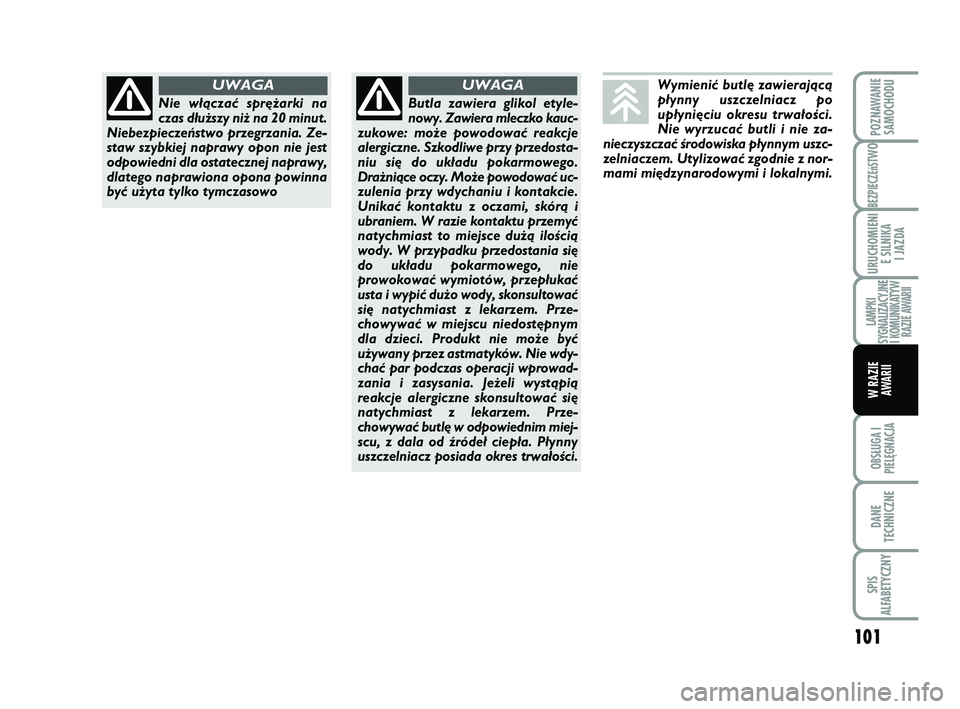

Wymieniç butl´ zawierajàcà
p∏ynny uszczelniacz po
up∏yni´ciu okresu trwa∏oÊci.
Nie wyrzucaç butli i nie za-
nieczyszczaç Êrodowiska p∏ynnym uszc-
zelniaczem. Utylizowaç zgodnie z nor-
mami mi´dzynarodowymi i lokalnymi.
Nie w∏àczaç spr´˝arki na
czas d∏u˝szy ni˝ na 20 minut.
Niebezpieczeƒstwo przegrzania. Ze-
staw szybkiej naprawy opon nie jest
odpowiedni dla ostatecznej naprawy,
dlatego naprawiona opona powinna
byç u˝yta tylko tymczasowo
UWAGA
Butla zawiera glikol etyle-
nowy. Zawiera mleczko kauc-
zukowe: mo˝e powodowaç reakcje
alergiczne. Szkodliwe przy przedosta-
niu si´ do uk∏adu pokarmowego.
Dra˝niàce oczy. Mo˝e powodowaç uc-
zulenia przy wdychaniu i kontakcie.
Unikaç kontaktu z oczami, skórà i
ubraniem. W razie kontaktu przemyç
natychmiast to miejsce du˝à iloÊcià
wody. W przypadku przedostania si´
do uk∏adu pokarmowego, nie
prowokowaç wymiotów, przep∏ukaç
usta i wypiç du˝o wody, skonsultowaç
si´ natychmiast z lekarzem. Prze-
chowywaç w miejscu niedost´pnym
dla dzieci. Produkt nie mo˝e byç
u˝ywany przez astmatyków. Nie wdy-
chaç par podczas operacji wprowad-
zania i zasysania. Je˝eli wystàpià
reakcje alergiczne skonsultowaç si´
natychmiast z lekarzem. Prze-
chowywaç butl´ w odpowiednim miej-
scu, z dala od êróde∏ ciep∏a. P∏ynny
uszczelniacz posiada okres trwa∏oÊci.
UWAGA
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 101

102
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII

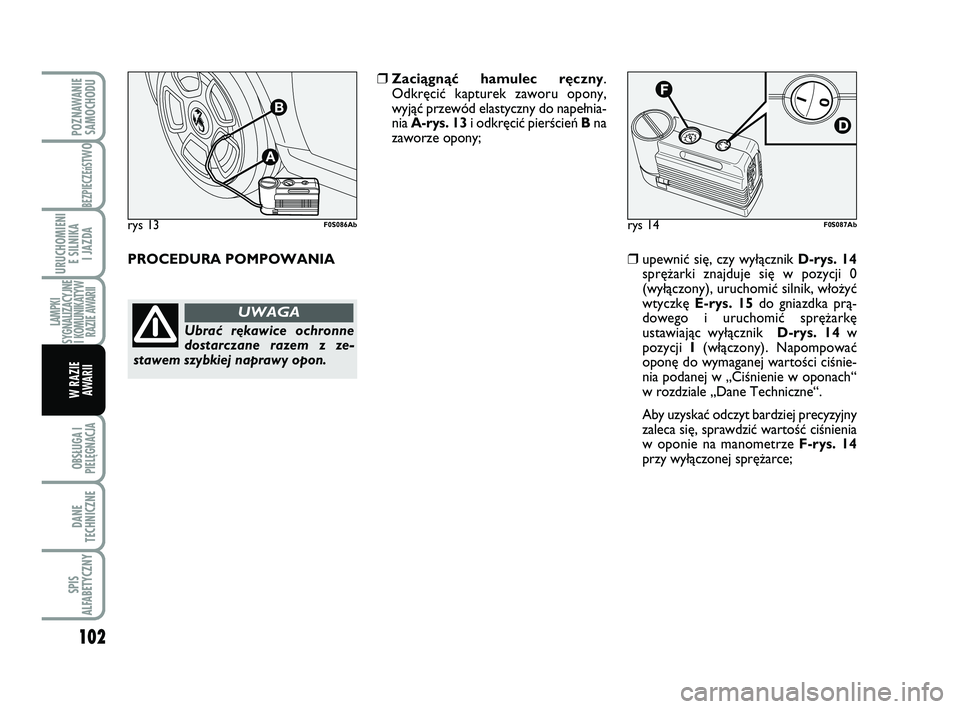

rys 14F0S087Ab
❒upewniç si´, czy wy∏àcznik D-rys. 14
spr´˝arki znajduje si´ w pozycji 0
(wy∏àczony), uruchomiç silnik, w∏o˝yç
wtyczk´ E-rys. 15do gniazdka prà-
dowego i uruchomiç spr´˝ark´
ustawiajàc wy∏àcznik D-rys. 14w
pozycji I(w∏àczony). Napompowaç
opon´ do wymaganej wartoÊci ciÊnie-
nia podanej w „CiÊnienie w oponach“
w rozdziale „Dane Techniczne“.
Aby uzyskaç odczyt bardziej precyzyjny
zaleca si´, sprawdziç wartoÊç ciÊnienia
w oponie na manometrze F-rys. 14
przy wy∏àczonej spr´˝arce;
❒Zaciàgnàç hamulec r´czny.
Odkr´ciç kapturek zaworu opony,
wyjàç przewód elastyczny do nape∏nia-
nia A-rys. 13i odkr´ciç pierÊcieƒ Bna
zaworze opony;
rys 13
A
B
F0S086Ab
PROCEDURA POMPOWANIA
Ubraç r´kawice ochronne
dostarczane razem z ze-
stawem szybkiej naprawy opon.
UWAGA
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 102

103
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII
rys 15

F0S088Abrys 16F0S089Ab
❒je˝eli tak˝e w tym przypadku, w ciàgu 5
minut od w∏àczenia spr´˝arki nie osià-
gnie si´ ciÊnienia przynajmniej 1,8 bar,
nie rozpoczynaç jazdy poniewa˝ opona
jest zbyt uszkodzona i zestaw szybkiej
naprawy opon nie jest w stanie zagwa-
rantowaç prawid∏owej szczelnoÊci,
zwróciç si´ do ASO Abarth.
❒je˝eli opona zostanie napompowana do
wymaganego ciÊnienia podanego w
„CiÊnienie w oponach“ w rozdziale „Da-
ne Techniczne“, ruszyç natychmiast;
❒je˝eli w ciàgu 5 minut nie uzyska si´ ciÊ-
nienia przynajmniej 1,5 bar, od∏àczyç
spr´˝ark´ od zaworu i gniazdka prà-
dowego a nast´pnie przesunàç samo-
chód do przodu o oko∏o 10 metrów,
aby p∏ynny uszczelniacz rozprowadzi∏
si´ wewnàtrz opony i powtórzyç ope-
racj´ pompowania;
