❒po oko∏o 10 minutach jazdy zatrzymaç
si´ i ponownie sprawdziç ciÊnienie w
oponie; nie zapomnieç zaciàgnàç
hamulca r´cznego;
Je˝eli ciÊnienie spadnie po-
ni˝ej 1,8 bar nie konty-
nuowaç jazdy: zestaw szybkiej na-
prawy opon Fix&Go automatic nie je-
st w stanie zagwarantowaç wymaga-
nej szczelnoÊci, poniewa˝ opona jest
zbyt uszkodzona. Zwróciç si´ do ASO
Abarth.
UWAGA
Nakleiç naklejk´ samoprzy-
lepnà w miejscu dobrze wi-
docznym dla kierowcy, aby zasygna-
lizowaç, ˝e opona zosta∏a naprawio-
na przy u˝yciu zestawu szybkiej na-
prawy opon. Jechaç ostro˝nie, szc-
zególnie na zakr´tach. Nie przekrac-
zaç 80 km/h. Nie przyspieszaç i nie
hamowaç gwa∏townie.
UWAGA
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 104

105
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII
Absolutnie poinformowaç,
˝e opona zosta∏a naprawio-
na przy u˝yciu zestawu szybkiej na-
prawy opon. Przekazaç folder osobie,
która b´dzie klei∏a opon´ na-
prawionà zestawem szybkiej naprawy
opon.
UWAGA
rys 17F0S090Ab
TYLKO DLA KONTROLI I
UZUPE¸NIANIA CIÂNIENIA
Spr´˝arka mo˝e byç u˝ywana tak˝e tylko
do przywrócenia ciÊnienia w oponach.
Roz∏àczyç szybkoz∏àczk´ i po∏àczyç jà bez-
poÊrednio z zaworem opon rys. 17; w ten
sposób butla nie b´dzie po∏àczona ze
spr´˝arkà i nie zostanie wtryÊni´ty p∏ynny
uszczelniacz.
❒je˝eli natomiast zmierzone ciÊnienie wy-
nosi przynajmniej 1,8 bar, przywróciç
prawid∏owe ciÊnienie (przy silniku uru-
chomionym i zaciàgni´tym hamulcu
r´cznym) i kontynuowaç jazd´;
❒skierowaç si´, jadàc zawsze bardzo
ostro˝nie do jak najbli˝szej stacji ASO
Abarth.
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 105

106
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII
rys 18F0S091Ab
❒w∏o˝yç nowà butl´ i obróciç w kierunku
zgodnym z ruchem wskazówek zega-
ra;
❒po∏àczyç butl´ z zaciskiem Ai w∏o˝yç
przewód przeêroczysty Bw od-
powiednie gniazdo. PROCEDURA WYMIANY
BUTLI
Aby wymieniç butl´ procedura jest na-
st´pujàca:
❒od∏àczyç zacisk A-rys. 18;
❒obróciç w kierunku przeciwnym do ru-
chu wskazówek zegara butl´ do wy-
miany i wyjàç jà;
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 106

107
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII

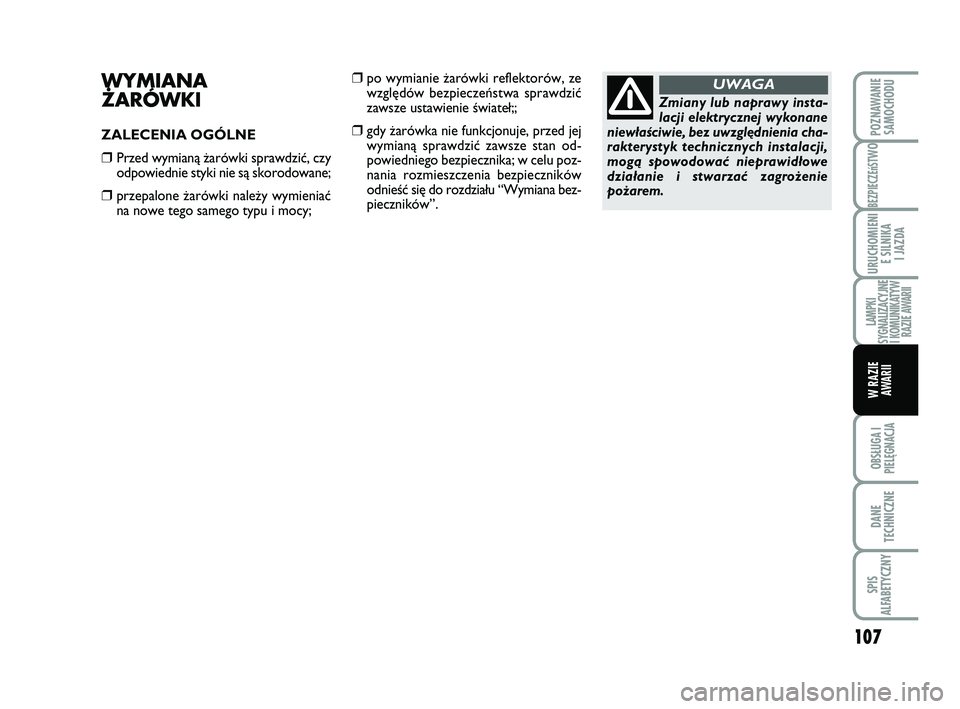

WYMIANA
ŻARÓWKI
ZALECENIA OGÓLNE
❒Przed wymianà ˝arówki sprawdziç, czy
odpowiednie styki nie sà skorodowane;
❒przepalone ˝arówki nale˝y wymieniaç
na nowe tego samego typu i mocy;
❒po wymianie ˝arówki reflektorów, ze
wzgl´dów bezpieczeƒstwa sprawdziç
zawsze ustawienie Êwiate∏;;
❒gdy ˝arówka nie funkcjonuje, przed jej
wymianà sprawdziç zawsze stan od-
powiedniego bezpiecznika; w celu poz-
nania rozmieszczenia bezpieczników
odnieÊç si´ do rozdzia∏u “Wymiana bez-
pieczników”.
Zmiany lub naprawy insta-
lacji elektrycznej wykonane
niew∏aÊciwie, bez uwzgl´dnienia cha-
rakterystyk technicznych instalacji,
mogà spowodowaç nieprawid∏owe
dzia∏anie i stwarzaç zagro˝enie
po˝arem.
UWAGA
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 107

108
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII
Zaleca si´, je˝eli to mo˝liwe,
wykonywaç wymian´ ˝arówek
w ASO Abarth. Poprawne
funkcjonowanie i ustawienie
Êwiate∏ zewn´trznych jest bardzo wa˝ne
dla bezpieczeƒstwa jazdy i regulowane
jest przepisami kodeksu drogowego.
˚arówki halogenowe zawie-
rajà wewnàtrz spr´˝ony gaz,
w przypadku p´kni´cia mo˝liwy jest
rozprysk fragmentów szk∏a.
UWAGA˚arówki halogenowe nale˝y
trzymaç wy∏àcznie za cz´Êç
metalowà. Je˝eli baƒka
˝arówki zostanie dotkni´ta
d∏onià, spowoduje to zmniejszenie in-
tensywnoÊci Êwiat∏a oraz mo˝e zm-
niejszyç si´ jej ˝ywotnoÊç. W przypadku
niezamierzonego dotkni´cia, przetrzeç
baƒk´ szklanà ˝arówki szmatkà
zwil˝onà alkoholem i pozostawiç do
wyschni´cia.
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 108

109
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII
TYPY ˚ARÓWEK rys.19
W samochodzie zamontowane sà ró˝ne
typy ˝arówek;
A ˚arówki w ca∏oÊci szklane: mo-
cowane sà na wcisk. Aby wyjàç ˝arówk´,
nale˝y jà pociàgnàç.
B ˚arówki ze z∏àczem bagne-
towym: aby wyjàç ˝arówk´ z oprawy,
nale˝y jà wcisnàç, obróciç w lewo a na-
st´pnie pociàgnàç.
C ˚arówki cylindryczne: aby wyjàç
˝arówk´, od∏àczyç jà od styków
spr´˝ystych.
D ˚arówki halogenowe: aby wyjàç
˝arówk´, od∏àczyç spr´˝ynà blokujàcà
jà do odpowiedniego gniazda.
E ˚arówki halogenowe: aby wyjàç
˝arówk´, od∏àczyç spr´˝ynà blokujàcà
jà do odpowiedniego gniazda.
F0S092Abrys 19
OSTRZE˚ENIE Na powierzchni wewn´trz-
nej reflektora mo˝e wystàpiç ewentualne
zaroszenie: nie oznacza to anomalii, ale w
rzeczywistoÊci jest zjawiskiem naturalnym
spowodowanym niskà temperaturà i wy-
sokà wilgotnoÊcià powietrza; znika zaraz po
zapaleniu reflektorów. Wyst´powanie lodu
wewnàtrz reflektora oznacza przenikanie
wody do jego wn´trza; zwróciç si´ do ASO
Abarth.
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 109

110
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII
H1
H7
W21/5W
WY21W
W5W
PY21W
R10W
P21W
P21W
P21W
C5W
W5W
C5W
H1
W5W55W
55W
5/21W
21
5
21
10
21
21
21
5
5
5
55
5D
D
A
B
A
B
B
B
B
B
C
A
C
E
A

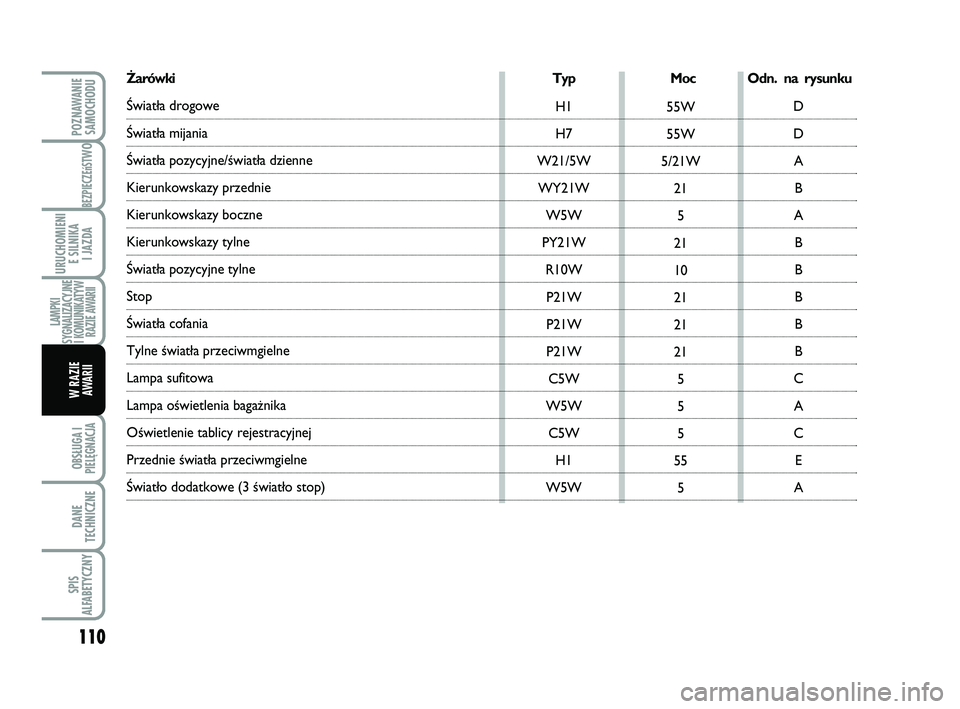

˚arówki Typ MocOdn. na rysunku
Âwiat∏a drogowe
Âwiat∏a mijania
Âwiat∏a pozycyjne/Êwiat∏a dzienne
Kierunkowskazy przednie
Kierunkowskazy boczne
Kierunkowskazy tylne
Âwiat∏a pozycyjne tylne
Stop
Âwiat∏a cofania
Tylne Êwiat∏a przeciwmgielne
Lampa sufitowa
Lampa oÊwietlenia baga˝nika
OÊwietlenie tablicy rejestracyjnej
Przednie Êwiat∏a przeciwmgielne
Âwiat∏o dodatkowe (3 Êwiat∏o stop)
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 110

111
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII
KIERUNKOWSKAZY
Przednie
Aby wymieniç ˝arówk´ procedura jest na-
st´pujàca:
❒wyjàç korek gumowy zabezpieczajàcy
w sposób opisany poprzednio;
❒obróciç w lewo obsad´ ˝arówki A-rys.
22i wyjàç jà;
❒wyjàç ˝arówk´ mocowanà na wcisk i
wymieniç jà;
❒w∏o˝yç obsad´ ˝arówki Aobracajàc jà
w prawo, sprawdziç poprawnoÊç za-
blokowania;
❒za∏o˝yç korek gumowy.
WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
OdnoÊnie typu ˝arówki i jej mocy patrz
rozdzia∏ „Wymiana ˝arówki”.
ZESPO¸Y OPTYCZNE
PRZEDNIE
Zespo∏y optyczne przednie zawierajà
˝arówki, Êwiate∏ pozycyjnych, mijania, dro-
gowych i kierunkowskazów.
Dzia∏ajàc w komorze silnika, wyjàç os∏on´
gumowà A-rys. 20aby dostaç si´ do
˝arówki Êwiate∏ kierunkowskazów; wyjàç
os∏on´ gumowà B-rys. 20aby dostaç si´
do ˝arówki Êwiate∏ mijania.
rys 20F0S093Ab
rys 21F0S094Ab
Aby dostaç si´ do ˝arówek Êwiate∏
pozycyjnych/dziennych i drogowych, po
ca∏kowitym skr´ceniu kó∏, otworzyç
pokryw´ os∏ony C-rys. 21umieszczonà
w nadkolu odpowiednich Êwiate∏ i na-
st´pnie wyjàç korek gumowy D-rys. 21.
rys 22F0S095Ab
